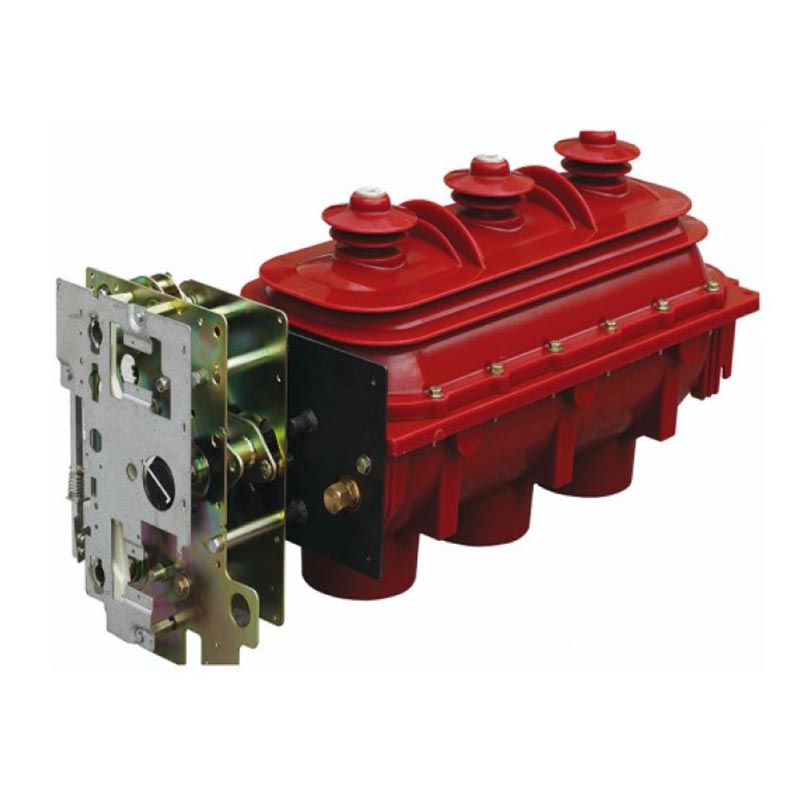

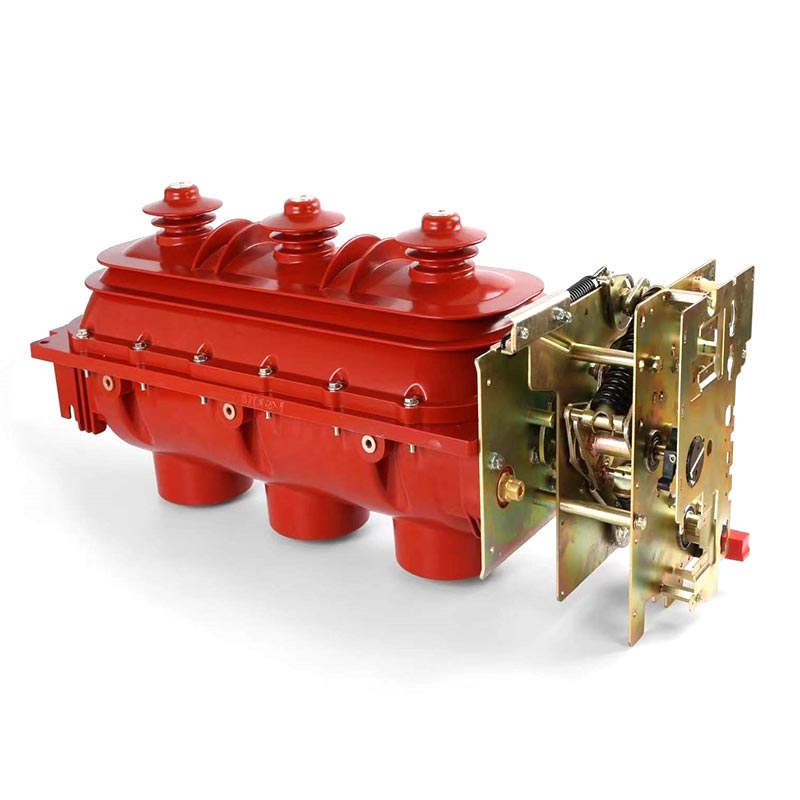

يشتمل Usune RMU Load Break Switch بشكل أساسي على ثلاثة أنواع من المنتجات المطورة بشكل مستقل: مكيف الهواء الداخلي مفاتيح تحميل SF6 عالية الجهد، وأجهزة مجموعة تبديل الصمامات، ومفاتيح تحميل مثبتة على رأس الكابل، يغطي موديلات FLN36-12D (مفتاح التحميل) وFLRN36-12D (جهاز مجموعة تبديل الصمامات). هذه المنتجات يمكن أن تلبي احتياجات سيناريوهات توزيع الطاقة المتنوعة، وهي مناسبة بشكل خاص للمجمع المتطلبات التشغيلية لنظام الطاقة في الصين. كمنتج أساسي لشركة Zhejiang Usune Electric Co., Ltd.، هذا يتم تصنيع المفتاح في مصنع الشركة الحديث، ويخضع لاختبارات جودة صارمة طوال العملية لضمان أداء مستقر وموثوق.
1. لقد شاركت Usune بعمق في البحث والتطوير وإنتاج المعدات الكهربائية ذات الجهد العالي لسنوات عديدة، تراكم خبرة غنية في التطبيقات الميدانية. لقد تم استخدام مفتاح كسر التحميل RMU على نطاق واسع في الآلاف من مشاريع محلية ودولية على حد سواء، والتحقق من قدرتها على التكيف والموثوقية في بيئات مختلفة.
2. تم تطوير مفتاح RMU Load Break Switch بشكل مستقل من قبل فريق البحث والتطوير المحترف في Usune، لامتصاص التقدم التقنيات الأجنبية وتحسين تصميمها ليناسب الخصائص الفعلية لنظام الطاقة في الصين. لها يعكس مبدأ إطفاء القوس والتصميم الهيكلي وآلية التشغيل الخبرة المهنية العميقة في هذا المجال مجال المفاتيح الكهربائية ذات الجهد العالي.
3. لقد اجتاز المنتج مجموعة كاملة من اختبارات النوع، وأدائه يتوافق تمامًا مع GB 3804، GB 16926، IEC 60265 ومعايير IEC 60420، مما يوضح سلطتها الفنية وامتثالها.
4. من خلال استخدام هيكل الختم الديناميكي والثابت، فهو يتميز بأداء الختم الممتاز وهو مجهز مع مقياس الضغط البصري للمراقبة في الوقت الحقيقي. تضمن الأقفال الميكانيكية الموثوقة السلامة التشغيلية. كما شركة مصنعة محترفة، توفر Usune خدمة ما بعد البيع شاملة، مما يعزز ثقة العملاء.
1. يتكون مفتاح الحمل والأجهزة الكهربائية المدمجة من هيكل معزول موحد وجسم مفتاح ونابض آلية التشغيل، وحامل المصهر، ونظام تعثر المصهر. تم تجهيز مفاتيح التحميل المثبتة على رأس الكابل بـ غلاف معزول مخصص وآلية تشغيل زنبركية عالمية.
2. يتم صب العلب العلوية والسفلية باستخدام راتنجات الإيبوكسي لتشكيل تجويف داخلي محكم ومملوء بالغاز. دوران يحقق الاتصال المتحرك المشترك ثلاثة أوضاع: "الإغلاق"، و"الفتح"، و"التأريض"، مما يضمن المرونة والثبات تبديل موثوق.
3. الجزء الأمامي من صندوق الآلية مجهز بمقياس ضغط SF6 ومؤشر موضع. الموقف يرتبط المؤشر مباشرة بعمود محرك الاتصال المتحرك، مما يضمن إشارة دقيقة وموثوقة.
4. يوجد منفذ تخفيف الضغط في الجزء الخلفي من المبيت. في حالة الضغط الزائد الداخلي بسبب خطأ، يتم تفريغ الغاز للخلف، مما يمنع الطرد للأمام ويضمن سلامة الأفراد.
5. يتم توفير أقفال ميكانيكية موثوقة بين مفتاح التحميل ومفتاح التأريض، وبين مفتاح التأريض والباب الأمامي (مطابقة اللوحة) لتجنب خطر سوء التشغيل.

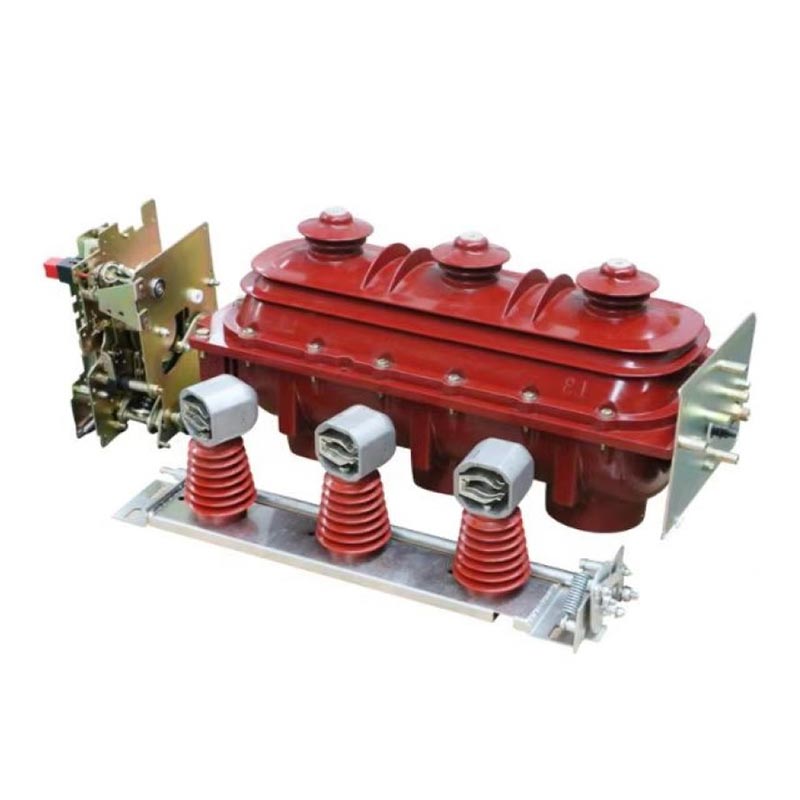

6. مفاتيح التحميل المثبتة على طرف الكابل مجهزة بموصلات كابل أمامية مضادة للمس، تدعم الجهد العالي توصيلات الكابلات في كلا الطرفين الوارد والصادر، وهي مصممة خصيصًا لفروع/وصلات الكابلات صناديق.
يستخدم مفتاح RMU Load Break Switch غاز SF6 كوسيلة لإطفاء القوس الكهربائي، مما يعرض إطفاء القوس بشكل ممتاز الأداء. عندما يقطع المفتاح التيار، تنفصل جهات الاتصال المتحركة والثابتة، مما يولد قوسًا. مدفوعًا بمجال مغناطيسي دائم، يدور القوس بسرعة حول نقاط الاتصال، مما يؤدي إلى إزالة الأيونات بسرعة التبريد والإطفاء عند نقطة العبور الصفرية الحالية؛ بعد الكسر، فجوة الكسر المزدوج بمستوى عالٍ من يتم تشكيل عزل العزل، مما يؤدي إلى قدرة كسر قوية، والحد الأدنى من تآكل التلامس، والكهرباء الطويلة الحياة.
يستخدم لعمليات التبديل والإغلاق والفتح والتأريض لمفتاح التحميل. ضوابط ثقب التشغيل العلوي مفتاح التأريض، وفتحة التشغيل السفلية تتحكم في مفتاح التحميل؛ بعد الإغلاق، رحلة الربيع يقوم بتخزين الطاقة بشكل متزامن، ولا يمكن إطلاق الرحلة إلا عن طريق زر يدوي أو إشارة مصهر.
استنادًا إلى الآلية اليدوية، يضيف هذا التصميم جهاز تخزين طاقة المحرك وملف الرحلة. يدوي وكهربائي العملية مستقلة ولا تتداخل مع بعضها البعض. وهو يدعم التحكم عن بعد، والتشغيل يشمل الجهد AC220V، DC220V، DC110V، وDC48V.
- درجة الحرارة المحيطة: -25 درجة مئوية ~ +40 درجة مئوية
- الارتفاع: لا يتجاوز 2000م
- الرطوبة: المتوسط اليومي للرطوبة النسبية ≥95%؛ متوسط الرطوبة النسبية الشهرية ≥90%؛ المتوسط اليومي لبخار الماء
الضغط .2.2 كيلو باسكال؛ المتوسط الشهري لضغط بخار الماء .81.8 كيلو باسكال
- الهواء المحيط خالي من الغبار والدخان والغازات المسببة للتآكل/الاشتعال والأبخرة والتلوث برذاذ الملح
- الاهتزازات الخارجية والتداخلات الزلزالية لا تذكر
- الدائرة الثانوية المستحثة بسعة التداخل الكهرومغناطيسي .61.6 كيلو فولت
وفقًا لمعيار GB/T 11022-1999 "المتطلبات الفنية المشتركة لمفاتيح الجهد العالي ومعايير أجهزة التحكم"، يجب أن يعمل المفتاح في الظروف العادية؛ إذا انحرفت ظروف التشغيل الفعلية عن النطاق الطبيعي (مثل الارتفاع الذي يتجاوز 2000 متر، ودرجة الحرارة الزائدة، والرطوبة العالية وسهولة التكثيف، وما إلى ذلك)، يحتاج المستخدم للتوصل إلى اتفاق مع الشركة المصنعة.
| لا. | غرض | وحدة | بيانات | |
| FLN36-12D | FLN36-12D | |||
| 1 | الجهد المقنن | كيلو فولت | 12 | 12 |
| 2 | التردد المقدر | هرتز | 50 | 50 |
| 3 | التصنيف الحالي | A | 630 | 125 |
| 4 | تصنيف قصير المدى لتحمل تيار مفتاح الحمل / مدة الدائرة القصيرة المقدرة | كا / ثانية | 20/3 | - |
| 5 | تصنيف قصير المدى لتحمل تيار مفتاح التأريض / مدة الدائرة القصيرة المقدرة | كا / ثانية | 20/2 | - |
| 6 | تيار الاستنشاق | كا | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| كيلو فولت أمبير | 1250 | 1250 | ||
| A | - | 1700 | ||
| احتمالية كسر الدائرة القصيرة الحالية | كا | - | 50 | |
| 7 | مستوى العزل المقدر | كيلو فولت | 42/48 | 42/48 |
| كيلو فولت | 75/48 | 75/85 | ||
| 8 | الحياة الميكانيكية للدائرة الرئيسية ودائرة التأريض | مرات | 3000/2000 | 2000/2000 |
| 9 | تصنيف ضغط الغاز SF6 (قياس الضغط عند 20 درجة مئوية) | MPa | 0.04-0.05 | 0.04-0.05 |
| نموذج | الجهد المقدر (كيلو فولت) | الصمامات التصنيف الحالي (أ) | رابط الصمامات المقدر الحالي (أ) | تصنيف كسر الحالي (كا) |
| XRNT | 12 | 40 | 6.3، 10، 16، 20، 25، 31.5، 40 | 50 |
| XRNT | 12 | 100 | 50، 63، 71، 80، 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
الحالة 1: مشروع توزيع الطاقة في مجتمع سكني في هانغتشو، الصين مجتمع سكني كبير في اختارت مدينة هانغتشو، ذات المتطلبات العالية لاستقرار وأمان مصدر الطاقة، كسر الحمل Usune FLRN36-12D جهاز مجموعة تبديل الصمامات كمعدات توزيع الطاقة الأساسية بعد المقارنة. تم التثبيت في المحطة الفرعية للمجتمع، وهي مسؤولة عن تبديل وحماية خطوط الكهرباء لـ 8 وحدات سكنية المباني (1200 أسرة). منذ تشغيلها في عام 2024، عملت المعدات بثبات لأكثر من 12 شهرًا دون أي تعثر أو انقطاع التيار الكهربائي. تصميمها المتشابك الموثوق به وأداء إطفاء القوس SF6 تمنع بشكل فعال انقطاع التيار الكهربائي الناجم عن التيارات الخاطئة، مما يضمن حياة طبيعية للسكان. كمورد ل في هذا المشروع، قدمت Usune إرشادات التثبيت في الموقع وخدمات الصيانة الدورية، مما نال ثناءً كبيرًا من إدارة الممتلكات المجتمعية والمقيمين.
A1: لقد اجتاز المنتج مجموعة كاملة من اختبارات النوع، وأدائه يتوافق تمامًا مع GB 3804 "3kV～63kV AC مفتاح فصل الحمل عالي الجهد، GB 16926 "جهاز مجموعة الصمامات ومفتاح فصل الحمل عالي الجهد"، والمواصفة IEC 60265 والمعايير IEC 60420. علاوة على ذلك، تم تطوير المنتج بشكل مستقل بواسطة Usune، مع رقابة صارمة على الجودة طوال العملية برمتها من شراء المواد الخام إلى إنتاج المصنع واختباره. ديناميكية فريدة من نوعها وهيكل الختم الثابت، ومراقبة الضغط في الوقت الحقيقي، والأقفال الميكانيكية الموثوقة كلها تضمن المدى الطويل عملية مستقرة.
A2: تم تصميم المنتج ليكون متوافقًا مع ظروف التشغيل العادية (الارتفاع ≥ 2000 م، درجة الحرارة -25 درجة مئوية) ~ +40 درجة مئوية، الخ). إذا انحرفت ظروف التشغيل الفعلية عن النطاق الطبيعي (على سبيل المثال، ارتفاع يتجاوز 2000 متر، درجة الحرارة المفرطة والرطوبة العالية والتكثيف)، يحتاج المستخدمون إلى التشاور مع الشركة المصنعة (Zhejiang Usune شركة الكهرباء المحدودة) مقدما. يمكن لفريق البحث والتطوير المحترف في Usune تقديم حلول مخصصة بناءً على متطلبات محددة البيئات لضمان التشغيل المستقر للمنتج.
