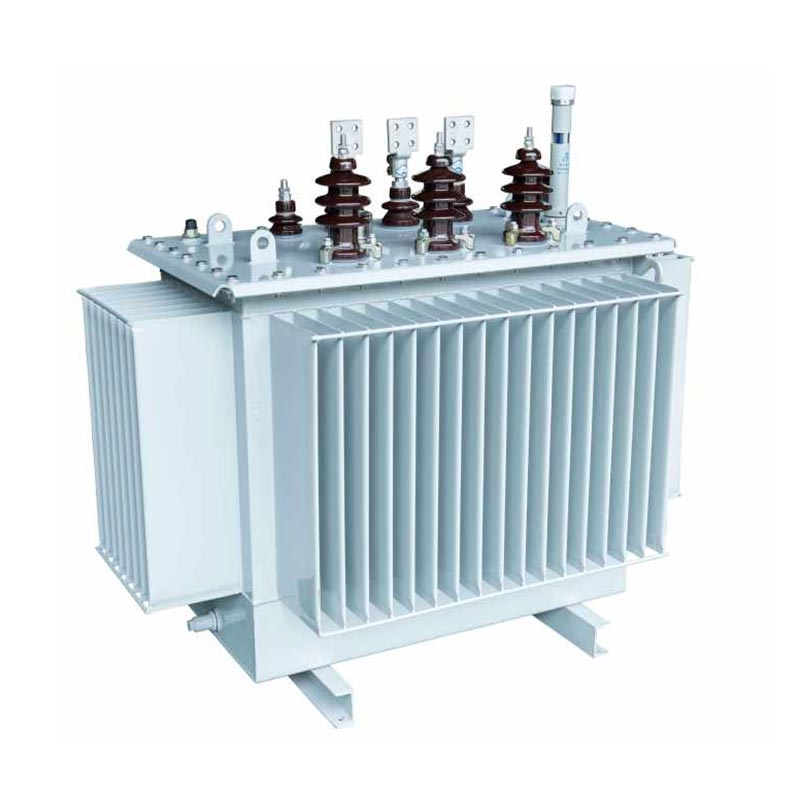

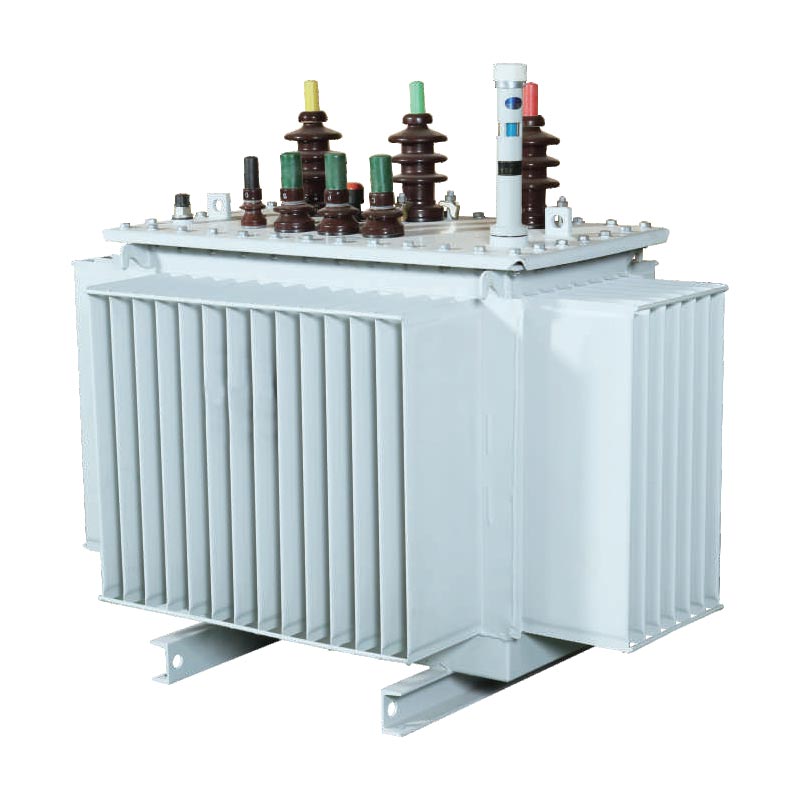

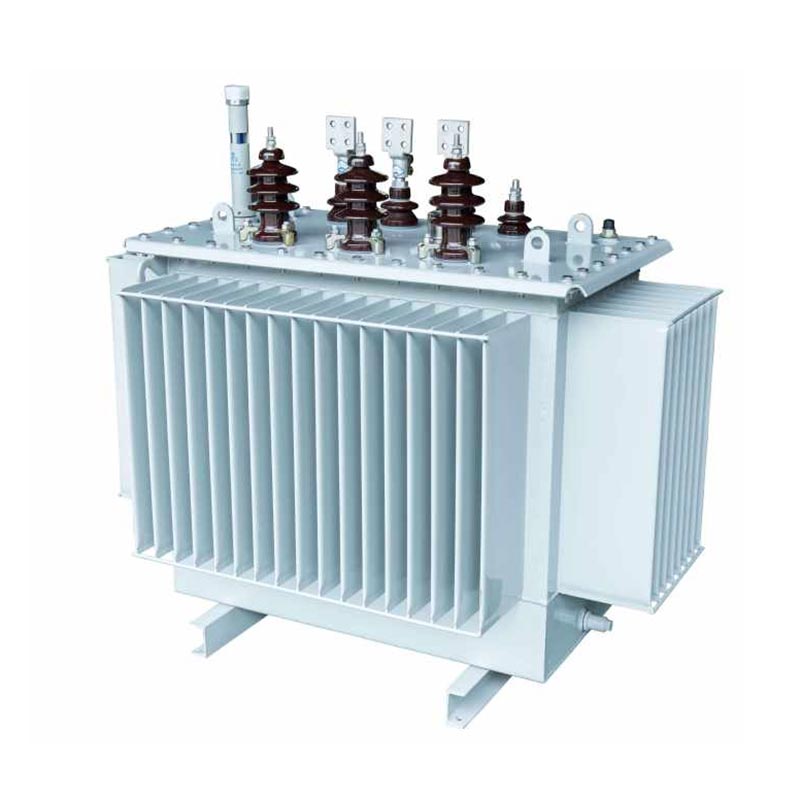

3 محولات توزيع أونان المرحلة

باعتبارها شركة متخصصة في تصنيع معدات نقل وتحويل الطاقة في الصين، فإن USUNE ملتزمة بالبحث والتطوير وإنتاج معدات طاقة عالية الأداء وموفرة للطاقة وصديقة للبيئة. يعد محول التوزيع USUNE 3 المرحلة Onan (ONAN) جيلًا جديدًا من محولات التوزيع عالية الأداء، ويتميز بهيكل معقول وأداء ممتاز وجودة موثوقة، ويغطي مستويات الجهد 10KV و20KV و36KV. يعتمد المنتج تقنية قلب الجرح المتقدمة ثلاثية الأبعاد وعمليات التصنيع الدقيقة، مما يقلل بشكل فعال من استهلاك الطاقة والضوضاء، ويحقق توازن ثلاثي المراحل، ويقدم مزايا كبيرة في توفير الطاقة والبيئة. إنه قابل للتطبيق على نطاق واسع على تحويل شبكات الطاقة الحضرية والريفية، والمؤسسات الصناعية والتعدينية، والمحطات الفرعية المجمعة، والمحطات الفرعية الجاهزة، مما يجعله خيار مورد موثوق به لمشاريع توزيع الطاقة العالمية.

إرسال استفسار

وصف المنتج

تم تطوير وتصنيع محول التوزيع USUNE 3 المرحلة Onan (ONAN) بشكل مستقل بواسطة USUNE، أ مصنع محترف يدمج البحث والتطوير والإنتاج والمبيعات. It is specifically designed for the power احتياجات التوزيع للمناطق الحضرية والريفية الحديثة والمؤسسات الصناعية والتعدينية، وحل مشاكل مثل انخفاض الكفاءة والاستهلاك العالي للطاقة وضعف استقرار المحولات التقليدية. The product is manufactured في مصنع USUNE الموحد، يعتمد على نظام صارم لمراقبة الجودة لضمان أن كل قطعة من المعدات يفي بمعايير الصناعة الدولية ويمكن أن يعمل بثبات في ظل ظروف تشغيل قاسية مختلفة.

يستخدم محول توزيع أونان ثلاثي الطور نواة جرح ثلاثية الأبعاد مع مثلث متساوي الأضلاع الترتيب، مما يزيل فجوات الهواء في الدائرة المغناطيسية، مما يؤدي إلى لفات أكثر إحكامًا وأقصر وقت ممكن طول الدائرة المغناطيسية ثلاثية الطور. تكون منطقة المقطع العرضي للعمود الأساسي دائرية تقريبًا، مما يؤدي إلى تحسين هيكل الدائرة المغناطيسية، يقلل من استهلاك الطاقة وضوضاء التشغيل، ويحقق توازن ثلاثي المراحل، و تقليل المكونات التوافقية الثالثة، ووضع الأساس لإمدادات الطاقة الفعالة والمستقرة.

هذا المنتج مناسب لترقيات شبكات الطاقة في المناطق الحضرية والريفية وسيناريوهات المؤسسات الصناعية والتعدينية يمكن مطابقتها تمامًا مع المحطات الفرعية المعيارية والمسبقة الصنع، مما يوفر دعمًا موثوقًا لإمدادات الطاقة. ك مورد معدات الطاقة الاحترافي، تتمتع USUNE بخبرة واسعة في مجال البحث والتطوير والتصنيع ويمكنها توفيرها حلول مخصصة وفقا لاحتياجات العملاء.

ميزات المنتج الأساسية

1. الأساسية

يستخدم محول توزيع Onan ثلاثي الطور صفائح فولاذية من السيليكون عالية الجودة وموجهة للحبوب بشكل ممتاز النفاذية المغناطيسية والخسائر المنخفضة. إنها تستخدم آلة القطع المتقاطع الألمانية GEORG مع قطع التماس بزاوية 45 درجة لضمان ذلك الدقة الأساسية وتقليل التسرب المغناطيسي؛ يتم طي صفائح السيليكون الفولاذية في شكل دائري متعدد المراحل المقاطع العرضية، وتحسين الدائرة المغناطيسية، وتقليل الضوضاء واستهلاك الطاقة، وتحسين الطاقة الكفاءة.

2. الملفات

ملف الجهد العالي يكون أسطوانيًا، في حين أن ملف الجهد المنخفض يكون أسطوانيًا أو من النوع الرقيق، مما يحسن بشكل فعال ماس كهربائى ومقاومة الصواعق. تصميم الملف عقلاني، مع دائرة مغناطيسية موحدة التوزيع، وتقليل ارتفاع درجة الحرارة الموضعية، وإطالة عمر الخدمة، وضمان التشغيل المستقر.

3. خزان الزيت

مصنوعة من لوح فولاذي ملفوف على البارد عالي الجودة، تم تصنيعها باستخدام خزان الزيت المموج GEORG الألماني خط الإنتاج، مما يضمن القوة الهيكلية والختم. السطح مطلي بطبقة مقاومة للتآكل، مناسبة للبيئات القاسية مثل مصانع البتروكيماويات، وتلبية متطلبات حماية البيئة. ال يجمع الهيكل المموج بين تبديد الحرارة والقدرة على التكيف مع التمدد والانكماش الحراري للنفط، في حين أن يعمل التصميم المختوم على إبطاء شيخوخة الزيت وإطالة عمر المحولات.

4. هيكل العزل

يعتمد محول توزيع Onan ثلاثي الطور على هيكل عزل من الفئة A مع عزل ممتاز الأداء، وقادر على تحمل تأثيرات الجهد العالي. يتم ترتيب ملفات الجهد العالي والمنخفض بشكل متحد المركز، ويستخدم تباعد الملف غلافًا من الورق المقوى مع فجوة زيت صغيرة لتحسين أداء العزل، منع الدوائر القصيرة، وضمان التشغيل الآمن والمستقر.

نموذج المنتج

يغطي محول التوزيع Onan ثلاثي الطور USUNE (ONAN) ثلاثة مستويات للجهد: 10KV، و20KV، و36KV، ويجتمع احتياجات توزيع الطاقة المختلفة. يمكن تخصيصها وفقًا للحمل الفعلي للعميل والمواصفات الأساسية، وسيناريو التثبيت، وتوفير حلول مرنة.

نوع المنتج

3 Phase Onan Distribution Transformer

الفوائد الاقتصادية والحفاظ على الطاقة

1. تكلفة الكهرباء (يوان / سنة) = [خسارة عدم التحميل (كيلوواط) + خسارة الحمل (كيلوواط) × (متوسط معدل التحميل)²] × 365 (أيام) × 24 (ساعات) × سعر الكهرباء
2. انبعاثات ثاني أكسيد الكربون = [خسارة عدم التحميل (كيلوواط) + خسارة الحمل (كيلوواط) × (متوسط معدل التحميل)²] × 365 (أيام) × 24 (ساعة) × الانبعاثات العامل (كجم-CO₂/كيلوواط ساعة)

إن خسائر عدم التحميل والتحميل للمنتج أقل بكثير من المحولات التقليدية، مما يقلل بشكل كبير تكاليف الكهرباء للمستخدمين وانبعاثات ثاني أكسيد الكربون. كشركة مصنعة متجذرة في الصين، تلتزم USUNE بمفهوم اللون الأخضر التطوير، وتحسين تصميم المنتجات بشكل مستمر، وتعزيز التنمية المستدامة لصناعة الطاقة.

سيناريوهات التطبيق

1. تطوير شبكة الطاقة الحضرية والريفية: تحسين استقرار شبكة الطاقة وكفاءتها، وحل مشاكلها عدم كفاية إمدادات الطاقة وارتفاع استهلاك الطاقة.

2. المؤسسات الصناعية والتعدين: تلبي الطلب على الطاقة العالية، وإمدادات الطاقة المستقرة، وتتحمل الظروف القاسية البيئات، ويضمن تشغيل معدات الإنتاج.

3. المحطات الفرعية المعيارية والمسبقة الصنع: هيكل مدمج، تركيب وصيانة مريحة، تقليل مساحة الأرض المساحة وتكاليف البناء.

المعلمات التقنية

محولات توزيع مغمورة بالزيت ثلاثية الطور من سلسلة 10 كيلو فولت S11

القدرة الاسمية (كيلو فولت أمبير)	الجهد العالي (كيلو فولت)	نطاق التنصت على الجهد العالي	الجهد المنخفض (كيلو فولت)	مجموعة المتجهات	خسارة عدم التحميل (كيلوواط)	فقدان الحمل (كيلوواط)	عدم التحميل الحالي (٪)	المعاوقة (%)	الوزن الإجمالي (كجم)	الطول × العرض × الارتفاع (مم)	مركز التثبيت / ثقب التثبيت (مم)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	ين0 داين11	100	630/600	1.8	4.0	335	1030×690×860	400x400/4xφ14
50					130	910/870	1.6		410	1045×700×925	400x400/4×φ14
63					150	1090/1040	1.5		460	1075×710×940	400x400/4×φ14
80					180	1310/1250	1.4		490	1080×715×995	400×400/4×φ19
100					200	1580/1500	1.3		550	1110×730×1020	40×400(50)14×019
125					240	1890/1800	1.2		615	1135×740×1035	40x×400(50)4×019
160					280	2310/2200	1.1		695	1155×755×1050	550×550/4×φ19
200					340	2730/2600	1		790	1200×770×1075	550×550/4×φ19
250					400	3200/3050	0.9		930	1240×800×1100	550×550/4xφ19
315					480	3830/3650	0.8		1110	1305×840×1120	550×550/4×φ19
400					570	4520/4300	0.7		1290	1390×900×1160	660×660/4xφ19
500					680	5410/5150	0.7		1510	1500×990×1195	660×660/4×φ19
630					810	6200	0.6	4.5	1730	1580×1030×1305	660×660/4xφ19
800					980	7500	0.6		2075	1705×1140×1360	820×820/4×φ19
1000					1150	10300	0.5		2490	1730×1290×1395	820×820/4×φ19
1250					1360	12000	0.4		2960	1780×1320×1480	820×820/4×φ19
1600					1640	14500	0.4		3515	1890×1430×1520	820×820/4×φ19
2000					1940	18300	0.4	5	4880	2050×1360×1840	820×820/4×φ19
2500					2290	21200	0.4	5	6010	2170×1430×2015	1070×1070/4×φ19

ملحوظة: بالنسبة للمحولات ذات السعة المقدرة 500 كيلو فولت أمبير أو أقل، فإن فقدان الحمل فوق المنحدر في الجدول هو تنطبق على داين11 مجموعة الاتصال، وينطبق فقدان التحميل الموجود أسفل المنحدر على مجموعة اتصال Yyn0.

10kV S13 سلسلة محولات التوزيع المغمورة ثلاثية الطور

القدرة الاسمية (كيلو فولت أمبير)	الجهد العالي (كيلو فولت)	نطاق التنصت على الجهد العالي	الجهد المنخفض (كيلو فولت)	مجموعة المتجهات	خسارة عدم التحميل (كيلوواط)	فقدان الحمل (كيلوواط)	عدم التحميل الحالي (٪)	المعاوقة (%)	الوزن الإجمالي (كجم)	الطول × العرض × الارتفاع (مم)	مركز التثبيت / ثقب التثبيت (مم)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	ين0 داين11	80	630/600	1.8	4.0	345	1175×685×925	400×400/4xφ14
50					100	910/870	1.6		430	1190×700×985	400×400/4xφ14
63					110	1090/1040	1.5		500	1210×710×1015	400×400/4xφ14
80					130	1310/1250	1.4		570	1240×730×1080	400×400/4xφ19
100					150	1580/1500	1.3		590	1255×730×1095	400×400(550)4×Q19
125					170	1890/1800	1.2		675	1300×740×1255	400×400(50)4×Q19
160					200	2310/2200	1.1		755	1330×760×1275	550×550/4xφ19
200					240	2730/2600	1		870	1360×770×1300	550×550/4xφ19
250					290	3200/3050	0.9		1035	1390×800×1340	550×550/4xφ19
315					340	3830/3650	0.8		1200	1440×820×1375	550×550/4xφ19
400					410	4520/4300	0.7		1390	1470×830×1415	660×660/4xφ19
500					480	5410/5150	0.7		1590	1545×950×1445	660×660/4xφ19
630					570	6200	0.6	4.5	1950	1650×1000×1565	660×660/4xφ19
800					700	7500	0.6		2375	1975×1060×1690	820×820/4xφ19
1000					830	10300	0.5		2685	2160×1240×1725	820×820/4×φ19
1250					970	12000	0.4		3110	2200×1260×1820	820×820/4xφ19
1600					1170	14500	0.4		3800	2260×1320×1890	820×820/4xφ19
2000					1550	18300	0.4	5	5005	2540×1290×2225	820×820/4xφ19
2500					1830	21200	0.4	5	6310	2625×1360×2395	1070×1070/4×φ19

محول توزيع مغمور بالزيت ثلاثي الطور من سلسلة 10 كيلو فولت S14

القدرة الاسمية (كيلو فولت أمبير)	الجهد العالي (كيلو فولت)	نطاق التنصت على الجهد العالي	الجهد المنخفض (كيلو فولت)	مجموعة المتجهات	خسارة عدم التحميل (كيلوواط)	فقدان الحمل (كيلوواط)	عدم التحميل الحالي (٪)	المعاوقة (%)	الوزن الإجمالي (كجم)	الطول × العرض × الارتفاع (مم)	مركز التثبيت / ثقب التثبيت (مم)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	ين0 داين11	80	505/480	1.8	4.0	390	1210×705×935	400×400/4×φ14
50					100	730/695	1.6		495	1255×715×1020	400×400/4×φ14
63					110	870/830	1.5		540	1240×725×1045	400×400/4×φ14
80					130	1050/1000	1.4		620	1270×740×1105	400×400/4×φ19
100					150	1265/1200	1.3		685	1295×750×1120	40×40(550)14×019
125					170	1510/1440	1.2		775	1345×760×1285	40×400(550)14×019
160					200	1850/1760	1.1		890	1360×780×1325	550×550/4×φ19
200					240	2185/2080	1		1005	1415×790×1340	550×550/4×φ19
250					290	2560/2440	0.9		1130	1450×810×1360	550×550/4×φ19
315					340	3065/2920	0.8		1320	1495×830×1410	550×550/4×φ19
400					410	3615/3440	0.7		1445	1510×840×1435	660×660/4×φ19
500					480	4330/4120	0.7		1735	1555×855×1495	660×660/4×φ19
630					570	4960	0.6	4.5	2080	1655×905×1610	660×660/4×φ19
800					700	6000	0.6		2465	1960×910×1725	820×820/4×φ19
1000					830	8240	0.5		2755	2060×1210×1765	820×820/4×φ19
1250					970	9600	0.4		3480	1590×1120×1940	820×820/4×φ19
1600					1170	11600	0.4		4110	1670×1180×1770	820×820/4×φ19
2000					1550	14640	0.4	5	5610	2240×1140×2495	820×820/4×φ19
2500					1830	16960	0.4	5	6735	2315×1210×2670	1070×1070/4×φ19

مرجع المشروع

مشروع إطلاق صاروخ كاس-فضائي

Cas-space Rocket Launch Project

تقرير الاختبار

الأسئلة الشائعة

1. هل أنت مصنع أو شركة تجارية؟

المصنع، يمكننا أن نضمن أن سعرنا معقول وتنافسي.

2. متى يمكنني الحصول على السعر؟

عادة ما نقتبس في غضون 24 ساعة بعد تلقي استفسارك.

3. هل يمكننا طباعة شعارنا واسم الشركة على المنتجات؟

نعم، بالطبع، نحن نقبل تصنيع المعدات الأصلية.

4. ما هي المهلة الزمنية؟

المهلة الزمنية تعتمد على الكميات المطلوبة، عادة في غضون 15-20 يوما بعد استلام الدفع.

5. كيف هي عملية مراقبة الجودة الخاصة بك؟

سيتم فحص جميع المنتجات بدءًا من الملحقات، وسيتم إجراء اختبارات روتينية قبل المغادرة مصنعنا.

6. كيفية حل مشاكل الجودة بعد البيع؟

التقط صورًا أو فيديو لمشاكل الجودة وأرسلها إلينا للتحقق والتأكيد، وسنقوم بإجراء ذلك حل مرضي لك خلال 1-3 أيام.

7. ما هو وقت الضمان؟

12 شهرا من تاريخ الشحن.

8. لماذا تختارنا؟

● نحن متخصصون في هذا المجال لأكثر من 14 عامًا، ولدينا فريق بحث وتطوير ذو خبرة جيدة يتولى التصميم وأعمال التطوير لكل مشروع بناءً على متطلبات العميل الخاصة.
● لدينا إجراءات صارمة للغاية لمراقبة الجودة من المكونات إلى المنتجات النهائية.
● فترة إنتاج ثابتة خلال 15-20 يومًا.
● لدينا مجموعة كاملة من تقارير الاختبار للمنتجات.
● الحل خطوة واحدة المقدمة.
