قطع التبديل 12kv 10kv 1000a 1250a

Usune Disconnect Switch 12kV 10kV 1000A 1250A هو منتج أساسي تم تطويره من قبل الشركة مع التركيز على احتياجات توزيع الطاقة الصناعية ذات الجهد العالي. وهو مصمم خصيصًا لمنافذ المولدات والجهد العالي أنظمة تتكيف مع مستويات الجهد 10 كيلو فولت و12 كيلو فولت، وتغطي المواصفات الحالية السائدة البالغة 1000 أمبير و 1250 أ.

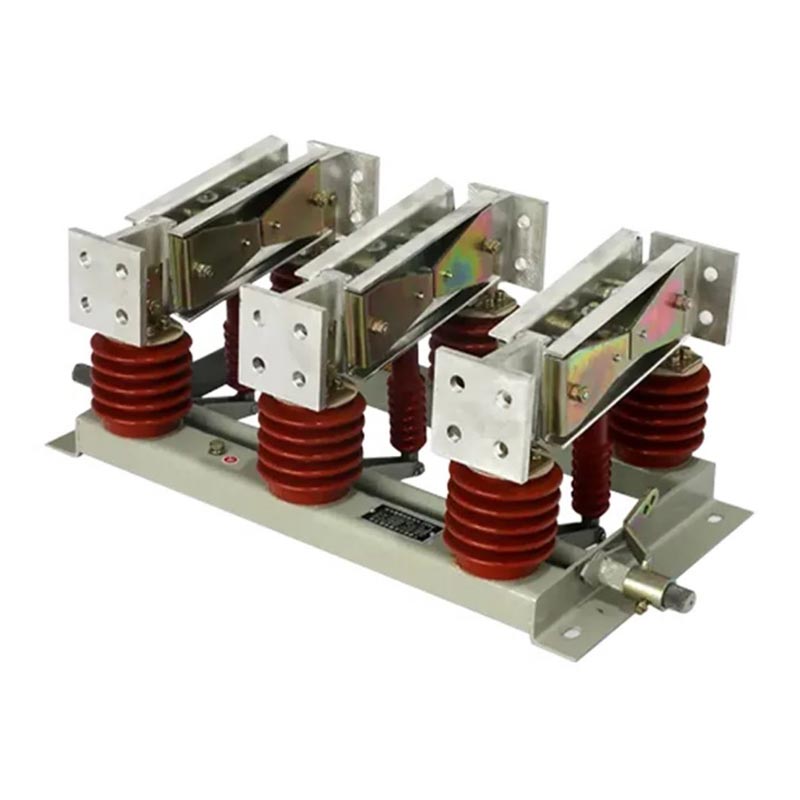

يتكون مفتاح الفصل 12 كيلو فولت/10 كيلو فولت/1000 أمبير/1250 أمبير من ثلاث وحدات مستقلة أحادية القطب ويمكن أيضًا تركيبها بمرونة تم تكوينه كجهاز كهربائي متكامل عالي الجهد ثلاثي الأقطاب. ويتميز بهيكل مدمج ومريح التشغيل والعزل الموثوق. وباعتباره منتجًا رئيسيًا تم تطويره داخليًا، فهو يلبي متطلبات العزل والتأريض و متطلبات منع التلوث في ظل ظروف التشغيل المختلفة. إنه يحقق تبديل الدائرة الموثوق به ظروف عدم التحميل، وتشكيل فاصل عزل مرئي بوضوح، مما يضمن سلامة موظفي الصيانة من المصدر.

المزايا الأساسية

1. التكنولوجيا المتقدمة والأداء المستقر

- يدمج أحدث التقنيات الكهربائية المحلية ذات الجهد العالي، ويحسن الدائرة الموصلة والعزل التصميم، يقلل من مقاومة التلامس، ويحسن القدرة الاستيعابية للتيار العالي؛
- يدعم التكوينات الداخلية (N) والخارجية، مع مفتاح التأريض الاختياري (D) والأنواع المقاومة للتلوث (W) للتكيف مع ظروف التشغيل المعقدة.
- يستخدم مواد عازلة عالية القوة ومكونات معدنية مقاومة للصدأ، ومقاومة الشيخوخة والتآكل، تمديد عمر الخدمة.

2. متوافقة ومعتمدة وآمنة وموثوقة

- GB 1985-2014 "مفاتيح فصل التيار المتردد عالية الجهد ومفاتيح التأريض"
- GB/T 11022-2011 "المتطلبات الفنية المشتركة لمفاتيح الجهد العالي ومعايير معدات التحكم"
- DL/T 486-2010 "الشروط الفنية لطلب مفاتيح فصل التيار المتردد عالية الجهد ومفاتيح التأريض"
- DL/T 593-2006 "المتطلبات الفنية لمعدات التحكم والمفاتيح الكهربائية ذات الجهد العالي"

3. القدرة على التكيف قوية ومجموعة واسعة من التطبيقات

- مواصفات الجهد/التيار: 10 كيلو فولت، 12 كيلو فولت؛ 1000A، 1250A، قابلة للتوسيع إلى 2000A-10000A نماذج التيار العالي؛

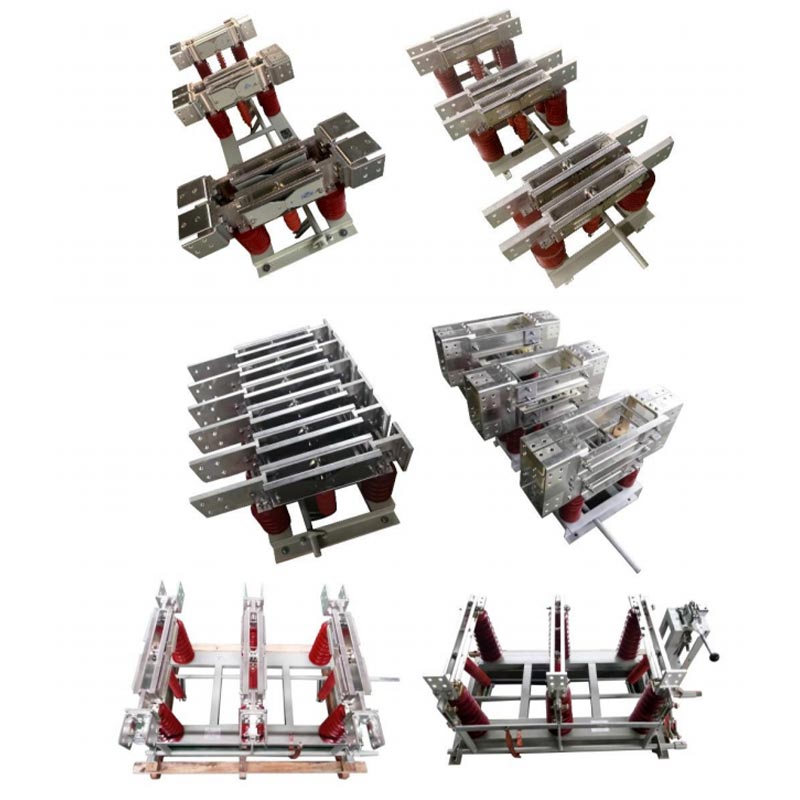

- الأنواع المتاحة: غير مؤرض، مؤرض فردي، من خلال الجدار، تلبي متطلبات التثبيت المختلفة؛
- التسامح البيئي: نطاق واسع لدرجة حرارة التشغيل يتراوح من -50 درجة مئوية إلى +50 درجة مئوية، والارتفاع أقل من 2000 متر (قابل للتخصيص ارتفاعات فوق 2500 متر)، مقاومة للزلازل بقوة 8، 20 ملم... مقاومة للثلج، مناسبة للفئتين الثالثة والرابعة مناطق التلوث.

المعلمات التقنية

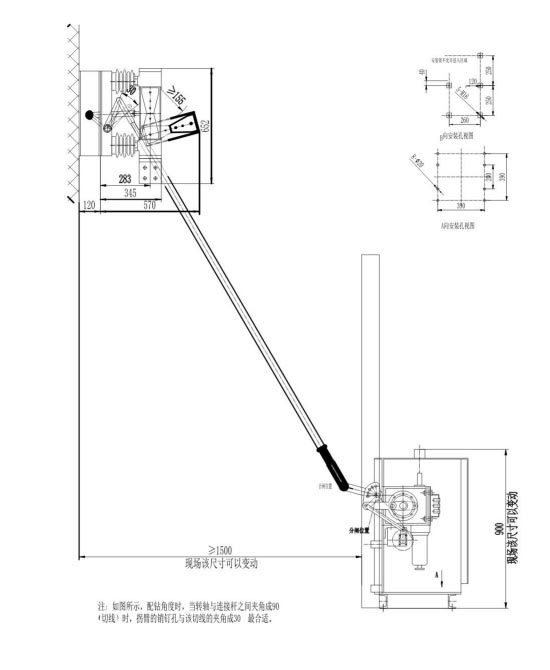

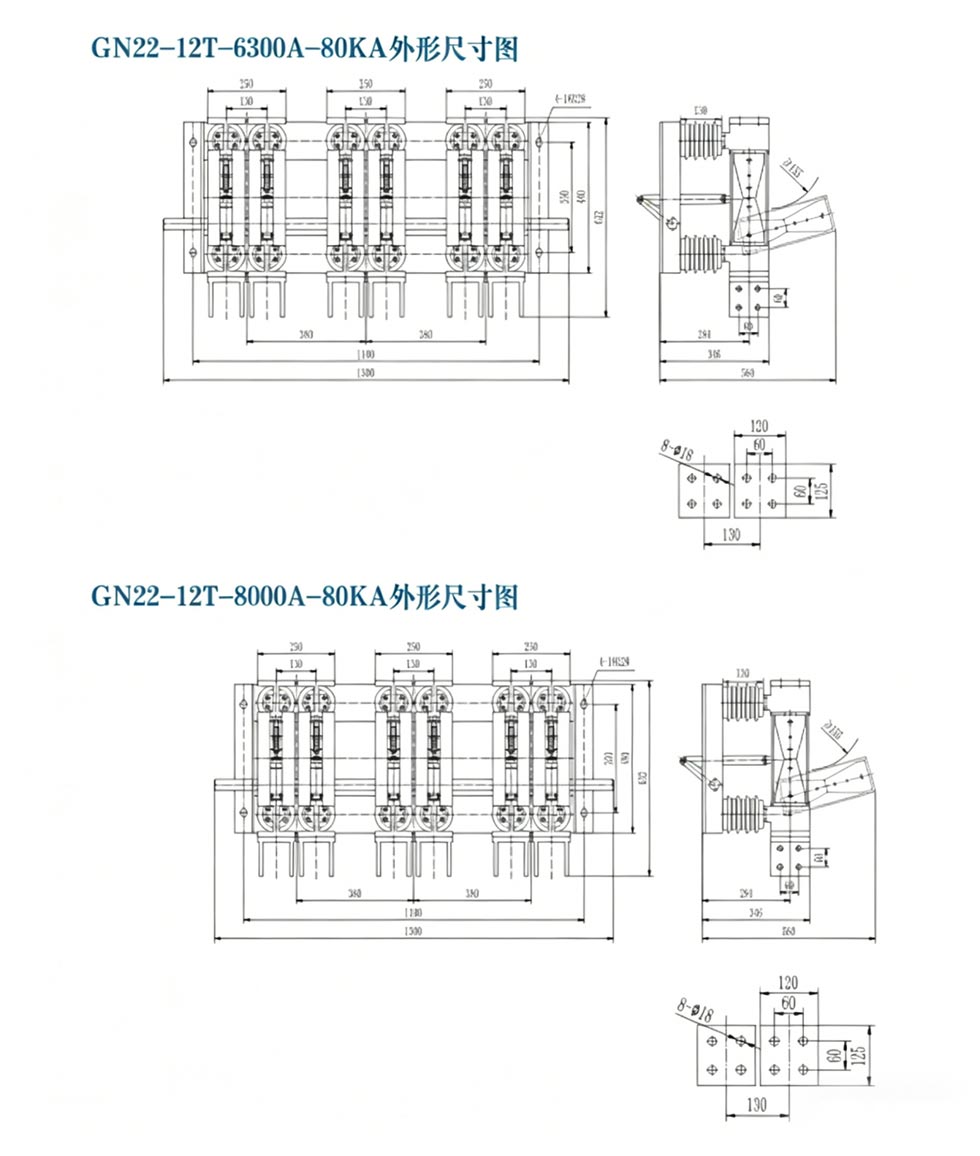

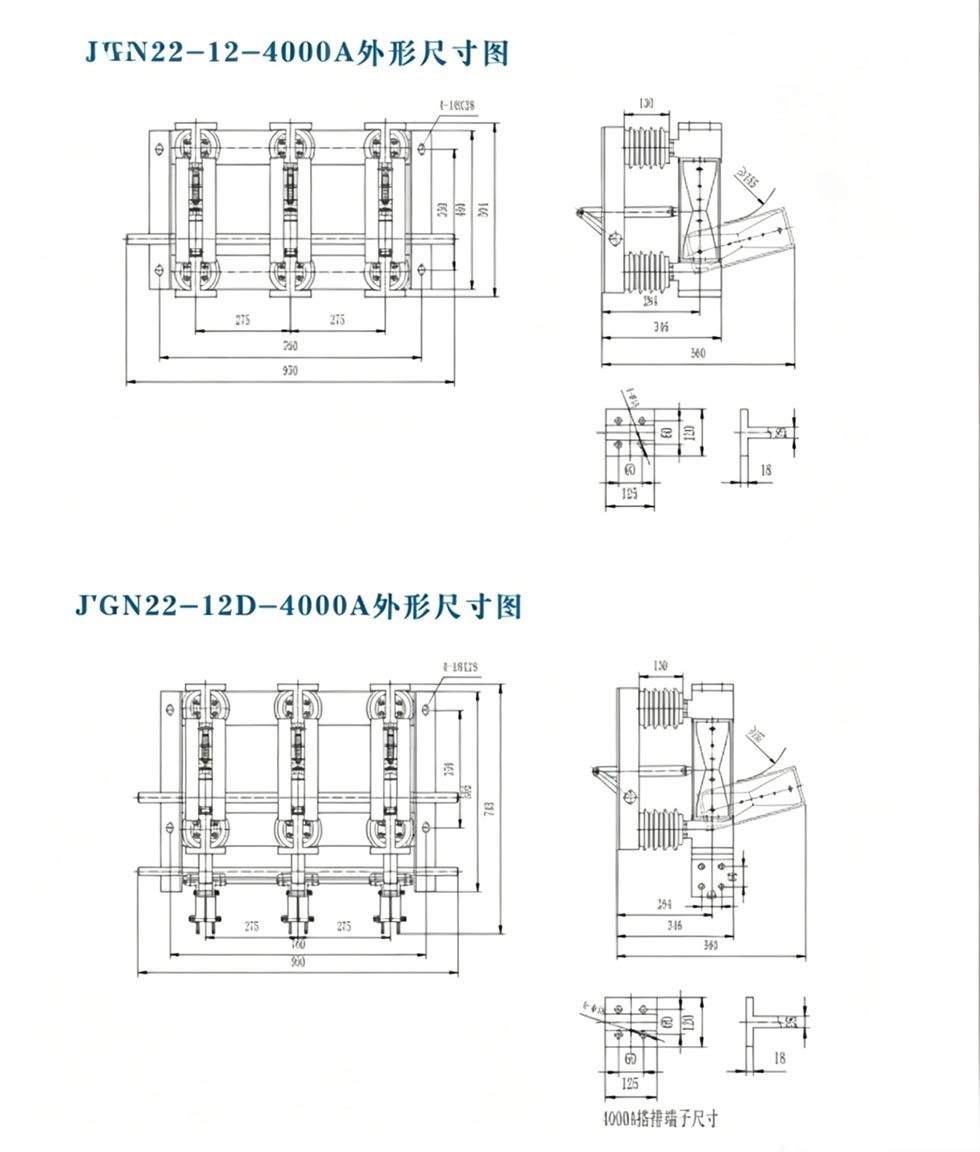

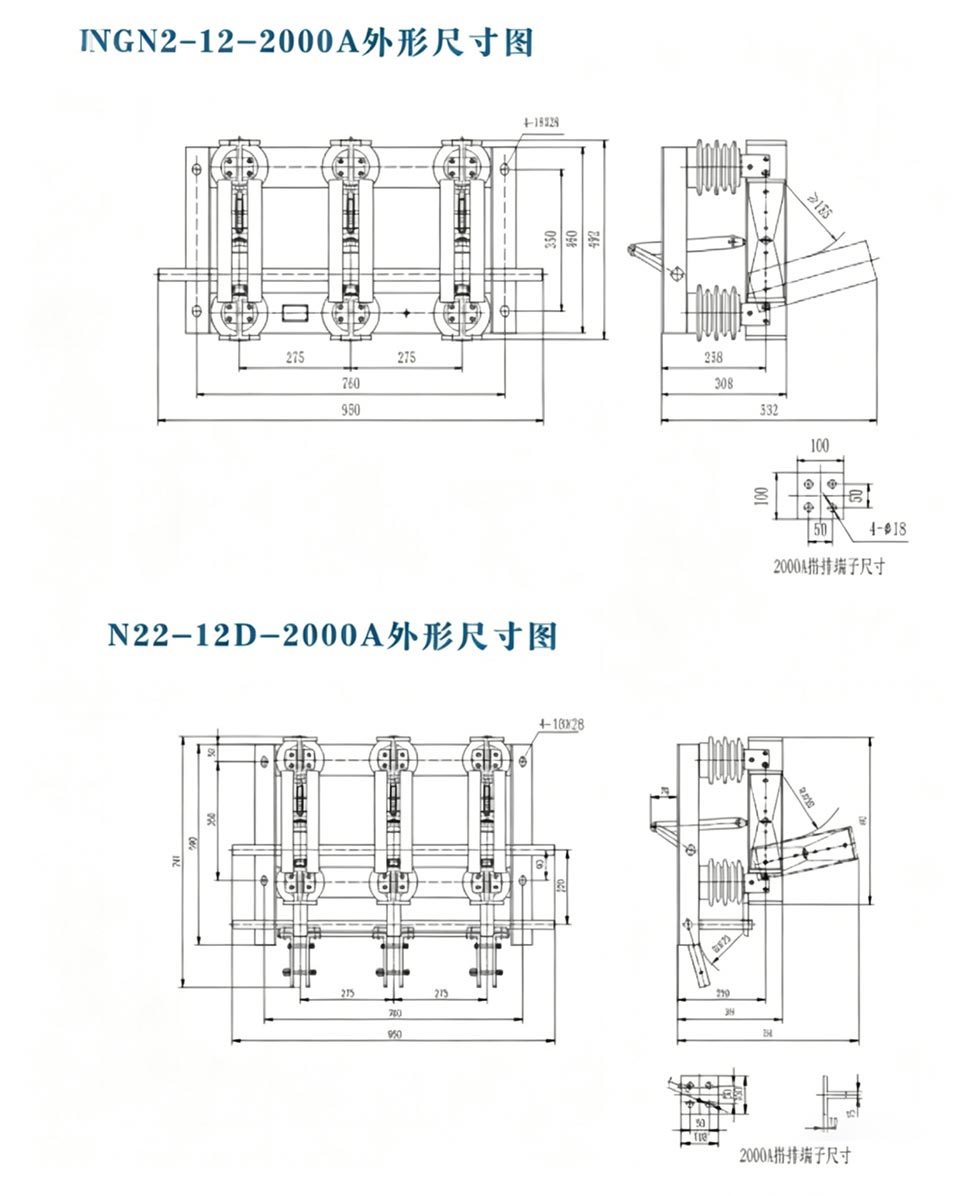

البعد الخارجي

مرجع المشروع

مشروع إطلاق صاروخ كاس-فضائي

تقرير الاختبار

حالات التطبيق الحقيقي

الحالة 1: ترقية نظام توزيع الطاقة بقدرة 12 كيلو فولت في مصنع كبير للصلب

احتاج أحد مصانع الصلب المملوكة للدولة إلى تحديث معدات عزل غرفة توزيع الطاقة ذات الجهد العالي بقدرة 12 كيلو فولت. ال وتمثلت التحديات الأساسية في التدفئة ذات التيار العالي، وضعف الحماية من التلوث الخارجي، وارتفاع مخاطر السلامة المتعلقة بالصيانة. ال تم اختيار فاصل Usune GN□-12DW/1250A (مع التأريض والحماية من التلوث)، وهو مناسب للأماكن الخارجية القاسية بيئات الغبار. إن التيار المقدر بـ 1250A يلبي متطلبات التشغيل بالحمل الكامل لإنتاج صناعة الصلب خط.

- نتائج التنفيذ: تم تشغيل الجهاز لمدة عامين دون ارتفاع درجة الحرارة أو العزل الفشل. وظيفة التأريض موثوقة، وكسر العزل واضح أثناء الصيانة. الصيانة زادت الكفاءة بنسبة 40%، مما أدى إلى طلبات شراء بالجملة طويلة الأجل من العميل.

الحالة 2: عزل مخرج مولد 10 كيلو فولت في محطة طاقة حرارية كبيرة

مطلوب محطة طاقة حرارية بقدرة 300 ميجاوات لتكوين معدات العزل عند مخرج المولد بقدرة 10 كيلو فولت القدرة على التكيف على ارتفاعات عالية، والاستقرار الحالي العالي، ومقاومة الاهتزاز. Usune GN□-10/1000A داخلي تم اختيار مفتاح قطع الاتصال، مع حل معزز مخصص على ارتفاعات عالية ومناسب لمناطق النباتات ارتفاعات 2200 م ومقاومة لظروف الاهتزاز القوية.

- نتائج التنفيذ: عمل الجهاز بثبات لمدة 3 سنوات، وتحمل تأثير التيارات الكبيرة عند مخرج المولد دون أي فشل أو عطل، مما يوفر حماية عزل آمنة للوحدة الصيانة وتصبح حالة تطبيق مرجعية في محطات الطاقة.

التعليمات

Q1: ما هو الفرق الأساسي بين Usune Disconnect Switch 12kV 10kV 1000A 1250A وقطع الاتصال العادي مفاتيح؟

ج: يكمن الاختلاف الأساسي في القدرة الاستيعابية العالية للتيار والقدرة على التكيف البيئي. عادي تتمتع مفاتيح الفصل بتيار مقنن ≥630 أمبير، بينما تركز منتجات Usune على تيار مرتفع 1000 أمبير و1250 أمبير السيناريوهات، وتحسين الهيكل الموصل لتقليل توليد الحرارة؛ وفي نفس الوقت يدعمون التخصيص للاستخدام الداخلي والخارجي، والحماية من التلوث، والتأريض، وما إلى ذلك، ويمكن أن يتحمل درجات الحرارة القصوى من -50 درجة مئوية إلى +50 درجة مئوية، مما يجعلها مناسبة للظروف القاسية مثل مصانع الصلب ومحطات الطاقة، والتي تعتبر عادية المنتجات لا يمكن أن تلبي.

Q2: هل يدعم مفتاح قطع الاتصال هذا الاستخدام في البيئات المرتفعة والملوثة بشدة؟

ج: نعم. النموذج القياسي مناسب للارتفاعات أقل من أو يساوي 2000 متر ومستويات التلوث من III إلى IV. للارتفاعات ≥2500m، يمكن تحسين التوافق من خلال حلول مخصصة مثل العزل المعزز والتيار المقنن المنخفض. بالنسبة للبيئات شديدة التلوث، يتوفر نموذج مقاوم للتلوث (W)، باستخدام مقاوم للتلوث العوازل لتعزيز قدرات مكافحة وميض. وقد تم تنفيذ هذا النموذج في العديد من الفولاذ على ارتفاعات عالية النباتات ومحطات الطاقة.

س 3: ما هي فترة الضمان لمفاتيح الفصل 12 كيلو فولت، و10 كيلو فولت، و1000 أمبير، و1250 أمبير؟ هو توجيه التثبيت المقدمة بعد البيع؟

ج: تقدم Usune ضمانًا لمدة عامين، يغطي إصلاح واستبدال الأجزاء مجانًا للأخطاء التي لم يسببها الإنسان في غضون فترة الضمان. يقدم فريق ما بعد البيع إرشادات التثبيت المجانية والتدريب الفني، ويمكنه المساعدة مع التكليف عن بعد أو في الموقع. كما يتم دعم الحلول التقنية المخصصة لضمان المعدات القدرة على التكيف مع الظروف في الموقع والقضاء على مخاوف الصيانة.
