مفتاح عزل الهواء الداخلي

يعد مفتاح عزل الهواء الداخلي من سلسلة Usune GN منتجًا كهربائيًا أساسيًا عالي الجهد تم تطويره بشكل مستقل بواسطة Zhejiang Usune Electric Co., Ltd.، المورد الرئيسي للمعدات الكهربائية ذات الجهد العالي في الصين. دمج أحدث تقنيات البحث والتطوير وعمليات التصنيع المحلية، وهي مصممة خصيصًا للتيار العالي ظروف التشغيل في منافذ المولدات في محطات توليد الطاقة الكبيرة ومصانع الصلب، مما يسد فجوة السوق مفاتيح فصل التيار العالي الداخلية عالية الأداء.

يتميز هذا المفتاح بتصميم هيكلي مرن، مما يسمح بتجميعه في ثلاثة أقطاب فردية مستقلة وحدات أو تم تكوينها كجهاز متكامل ثلاثي الأقطاب ليناسب التخطيطات المكانية المختلفة ومتطلبات الاستخدام، اعتمادا على احتياجات التثبيت الموقع. وتتمثل وظيفتها الأساسية في توفير عزل موثوق للطاقة أثناء التشغيل صيانة المعدات والأنظمة الكهربائية. من خلال إنشاء فاصل واضح في الدائرة، فإنه يضمن سلامة موظفي الصيانة وسلامة المعدات، وتلبية متطلبات عزل السلامة الأساسية للجهد العالي أنظمة الطاقة.

تصميم المنتج ووصف النموذج

1. مزايا التصميم الإنشائي

تتبنى سلسلة Usune GN تصميمًا هيكليًا قويًا علميًا، ويجمع بين التصميم المدمج والمريح العملية. التكوين المتكامل ثلاثي الأقطاب يوفر مساحة التثبيت بشكل فعال، في حين أن التكوين المستقل يسهل التصميم أحادي القطب الصيانة والاستبدال الفرديين، مما يعزز مرونة المنتج و قابلية الصيانة. يستخدم المفتاح مواد موصلة وعازلة عالية الجودة، مما يضمن التوصيل الممتاز مع تحسين أداء العزل وعمر الخدمة، وتلبية متطلبات التشغيل المستقرة على المدى الطويل البيئات الداخلية ذات الجهد العالي.

2. شرح الكود النموذجي

تتبع أرقام طرازات مفاتيح عزل الهواء الداخلي من سلسلة Usune GN قواعد الترميز القياسية، مما يجعلها واضحة وسهلة الفهم، مما يسمح للعملاء باختيار المواصفات المناسبة وفقًا لاحتياجاتهم الفعلية. النماذج النموذجية هي GN□--20DW/8000--80. المعاني المحددة لكل رمز (من اليسار إلى اليمين) هي كما يلي:

- G: مفتاح الفصل (نوع المنتج الأساسي، يشير إلى الوظيفة الرئيسية للمنتج وهي عزل الطاقة)
- N: النوع الداخلي (يشير إلى أن المنتج مصمم للتركيب الداخلي)
- □: الرقم التسلسلي للتصميم (يميز إصدارات التصميم المختلفة ضمن نفس السلسلة)
- 20: الجهد المقنن (الوحدة: كيلو فولت، مما يشير إلى أعلى جهد يمكن أن يتحمله المفتاح بثبات)
- د: مفتاح مع التأريض (مجهز بوظيفة التأريض لضمان التفريغ الآمن أثناء الصيانة)
- W: نوع مضاد للتلوث (أداء معزز ضد التلوث، مناسب للبيئات الداخلية القاسية ذات الحرارة العالية) مستويات التلوث)
- 8000: التيار المقدر (الوحدة: A، يشير إلى الحد الأقصى للتيار الذي يمكن أن يتحمله المفتاح بشكل مستمر)
- 80: تيار الصمود القصير المقدر (الوحدة: kA، مما يشير إلى الحد الأقصى لتيار الدائرة القصيرة الذي يمكن للمفتاح الصمود خلال فترة زمنية محددة)

المعلمات التقنية

تلتزم Usune بمبدأ الدقة المهنية؛ عزل الهواء الداخلي من سلسلة GN... يفتخر المفتاح معلمات تقنية شاملة لتلبية الاحتياجات المتنوعة في مختلف السيناريوهات الصناعية. تخضع جميع المعلمات اختبارات المصنع والتحقق الصارمة لضمان الامتثال للمعايير والأداء المستقر للمنتج:

- تصنيف الجهد: 12 كيلو فولت، 20 كيلو فولت، 35 كيلو فولت (ثلاثة مواصفات لتناسب تكوينات أنظمة الطاقة ذات الجهد العالي المختلفة)
- التقييم الحالي: 2000A، 3150A، 4000A، 5000A، 6000A، 8000A، 9000A، 10000A (ثمانية مواصفات لتناسب التيار العالي) الظروف في مخرجات المولد)
- نوع المنتج: غير مؤرض، مؤرض مفرد، نوع من خلال الجدار (ثلاثة أنواع لتناسب التركيبات المختلفة). البيئات والمتطلبات الوظيفية)

شروط الاستخدام

1. درجة الحرارة المحيطة: -50°C～+50°C (تشغيل مستقر في بيئات درجات الحرارة القصوى)
2. الارتفاع: ≥2000m (يمكن تعزيز القدرة على التكيف عند الطلب للارتفاعات ≥2500m)
3. ضغط الرياح: ≥700Pa (أي ما يعادل سرعة الرياح ≥34m/s، مناسب للبيئات الداخلية جيدة التهوية)
4. الشدة الزلزالية: ≥8 (تقاوم تأثيرات الزلازل المعتدلة، مما يضمن التشغيل المستقر في المناطق المعرضة للزلازل المناطق)
5. سمك الثلج: ≥20mm (مناسب للبيئات الداخلية الباردة حيث يكون الجليد ممكنًا)
6. درجة التلوث: الفئة III، IV (تصميم مقاوم للتلوث، مناسب للبيئات الداخلية ذات الغبار العالي أو التلوث الكيميائي)
7. موقع التثبيت: خالي من المخاطر القابلة للاشتعال والانفجار، والتآكل الكيميائي، والاهتزاز الشديد (يمكن تحديد شروط الاستخدام الخاصة من خلال التفاوض بين المستخدم والشركة المصنعة)

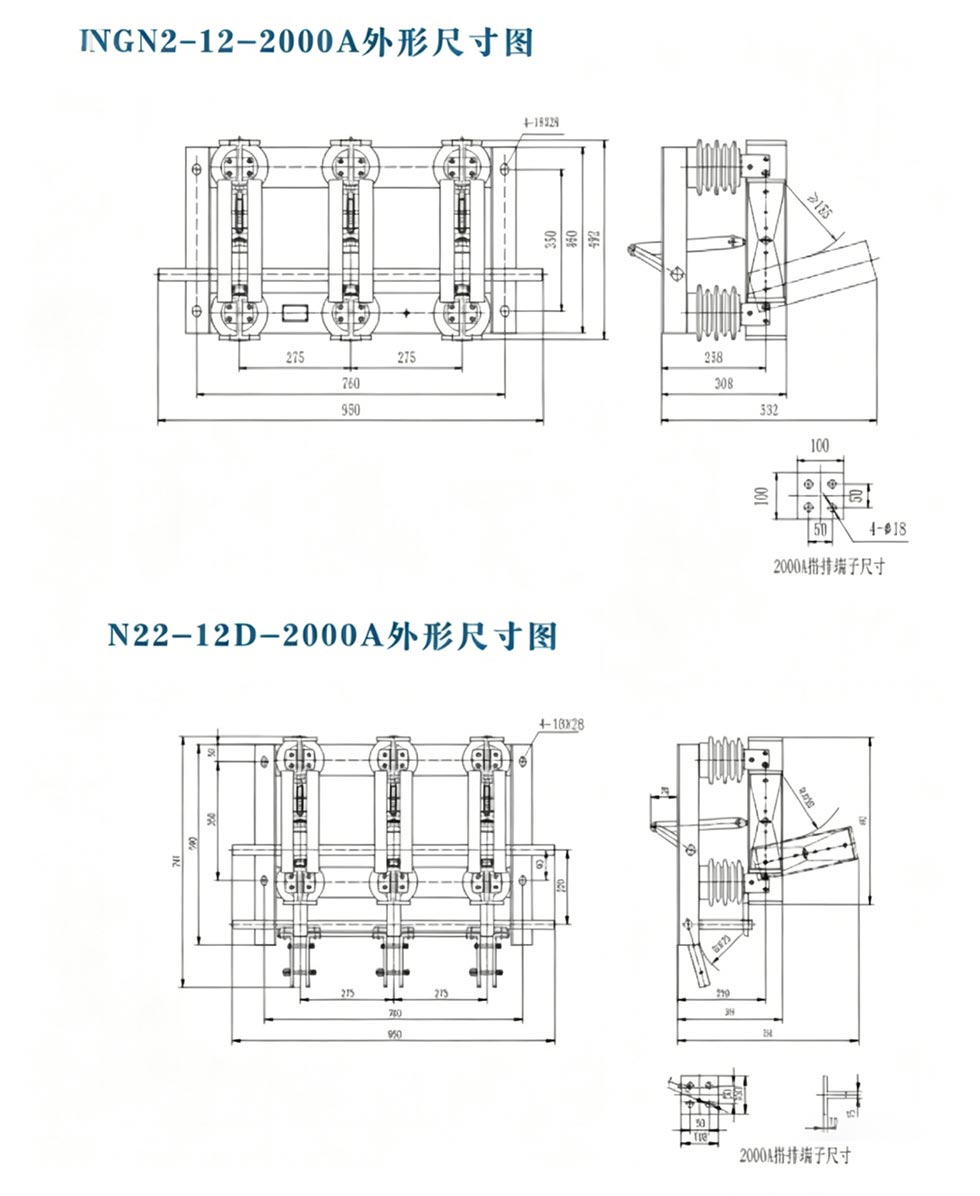

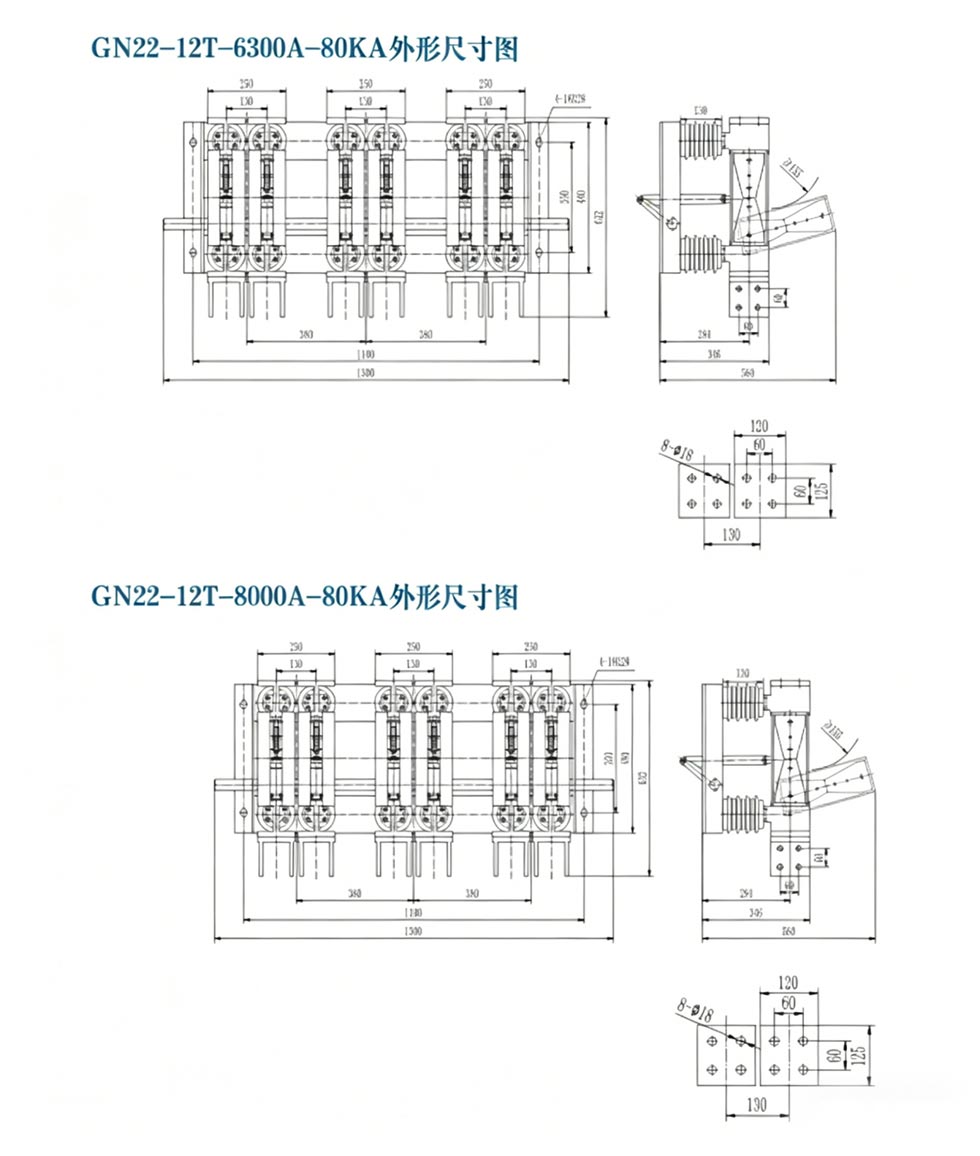

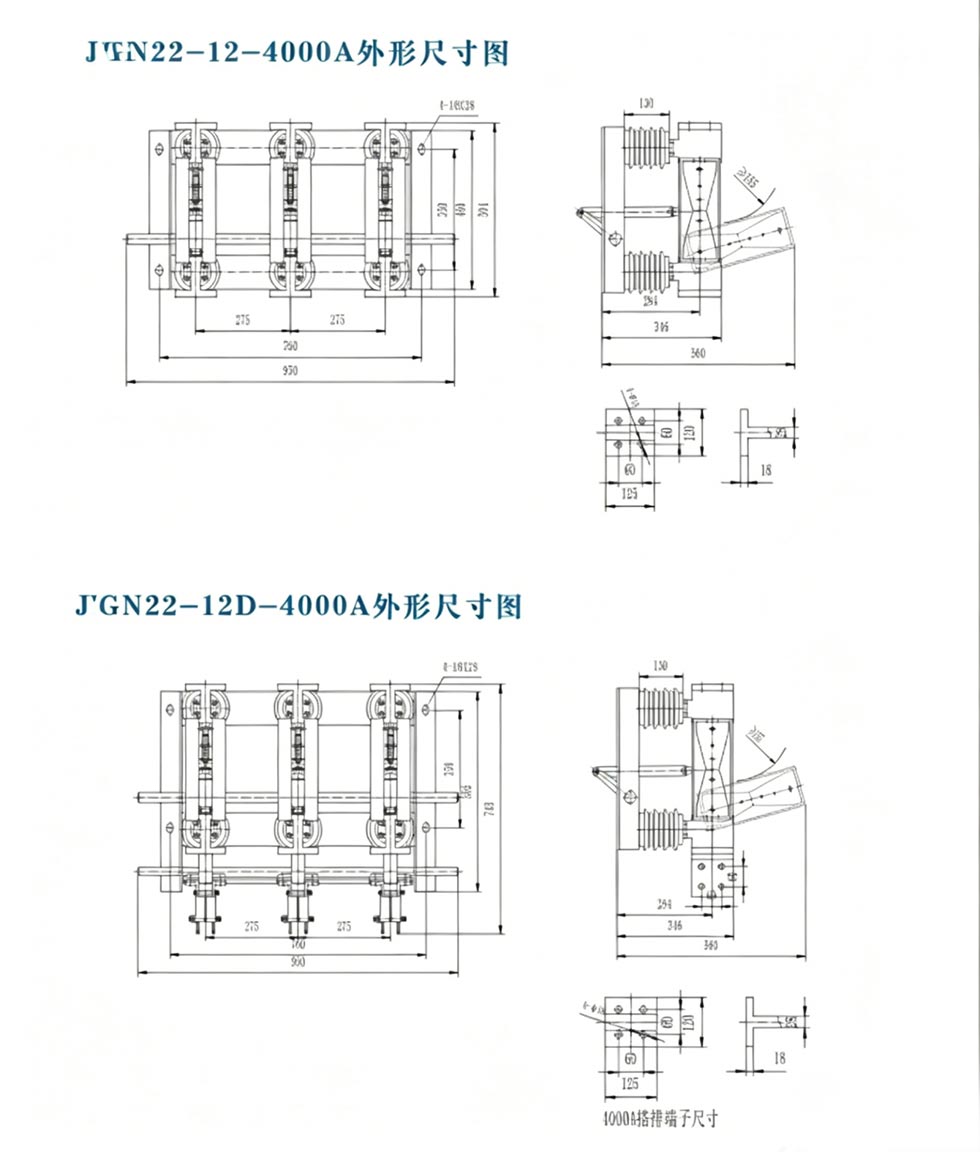

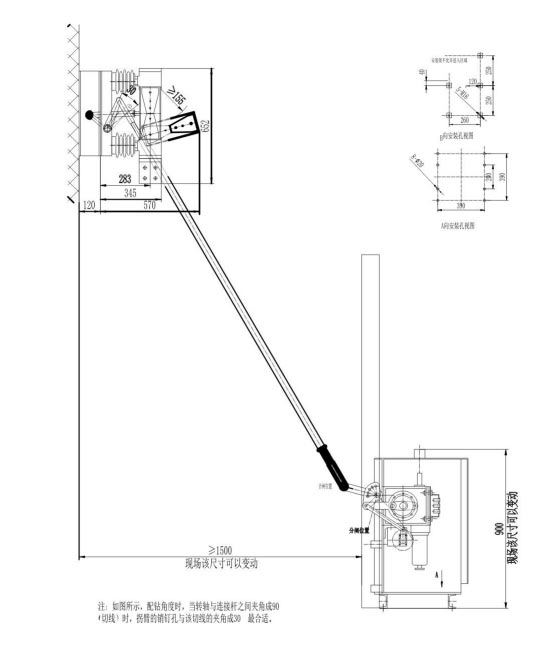

البعد الخارجي

مرجع المشروع

مشروع إطلاق صاروخ كاس-فضائي

تقرير الاختبار

حالة التطبيق في العالم الحقيقي

دراسة حالة: محطة طاقة كبيرة تعمل بالفحم في شاندونغ، الصين

تتطلب محطة طاقة كبيرة تعمل بالفحم في مقاطعة شاندونغ، الصين، بقدرة مركبة تبلغ 2 × 600 ميجاوات، مفتاح فصل التيار العالي عند مخرج المولد لضمان الصيانة الآمنة لوحدات المولد والطاقة نظام. بعد التحقيق والمقارنة المتعمقة، اختارت محطة الطاقة سلسلة Usune GN 20kV/8000A الداخلية مفتاح فصل الجهد العالي (مع مفتاح التأريض، نوع مقاوم للتلوث). باعتبارها الشركة المصنعة المعينة، Usune يوفر إرشادات التثبيت المخصصة وخدمة ما بعد البيع. المنتج يعمل بثبات لمدة ثلاثة سنوات منذ نشرها في عام 2023.

أثناء التشغيل، صمد المفتاح أمام اختبار التيار العالي والبيئة الداخلية القاسية (مستوى التلوث الرابع) دون أي أخطاء مثل ضعف الاتصال أو تلف العزل. لقد أنجزت بشكل فعال مهمة عزل الطاقة أثناء صيانة مجموعة المولدات، مما يضمن سلامة موظفي الصيانة والتشغيل الطبيعي للطاقة نبات. يقدر العميل بشدة أداء المنتج والخدمة الاحترافية التي تقدمها Usune وقد وقع على اتفاقية اتفاقية تعاون طويلة الأمد مع Usune، وتخصيصها كمورد لمفاتيح الفصل.

التعليمات

Q1: ما هي الوظيفة الأساسية لمفتاح عزل الهواء الداخلي من سلسلة Usune GN، وهل يمكن استخدامه لمقاطعة تحميل الحالي؟

A1: الوظيفة الأساسية هي توفير عزل موثوق للطاقة أثناء صيانة المعدات الكهربائية و أنظمة. من خلال إنشاء فاصل واضح في الدائرة، فإنه يضمن سلامة موظفي ومعدات الصيانة. ذلك من المهم التأكيد على أن هذا المنتج عبارة عن جهاز عزل للطاقة، وليس مفتاح فصل الحمل. لا يمكن ذلك يمكن استخدامها لمقاطعة تيار الحمل أو تيار الدائرة القصيرة؛ لا يمكن تشغيله إلا عند تفريغ الدائرة أو بعد انقطاع تيار الحمل عن طريق معدات التحويل الأخرى.

Q2: هل يمكن تخصيص مفتاح عزل الهواء الداخلي من سلسلة Usune GN لتلبية شروط الاستخدام المحددة في الموقع؟

ج2: نعم. كشركة مصنعة محترفة، تمتلك Usune قدرات شاملة للبحث والتطوير والتخصيص. ل المستخدمون الذين لديهم ظروف استخدام خاصة (مثل الارتفاع ≥2500 متر، أو مستويات التلوث الخاصة، أو التثبيت الخاص متطلبات المساحة)، يمكننا المشاركة في اتصالات متعمقة لضبط تصميم المنتج والمعلمات بناءً على الظروف الفعلية في الموقع، وتوفير حلول مخصصة. يتم تحديد شروط الاستخدام الخاصة من خلال التفاوض بين المستخدم والشركة المصنعة للتأكد من أن المنتج مناسب للعمل في الموقع البيئة والاحتياجات الفعلية
