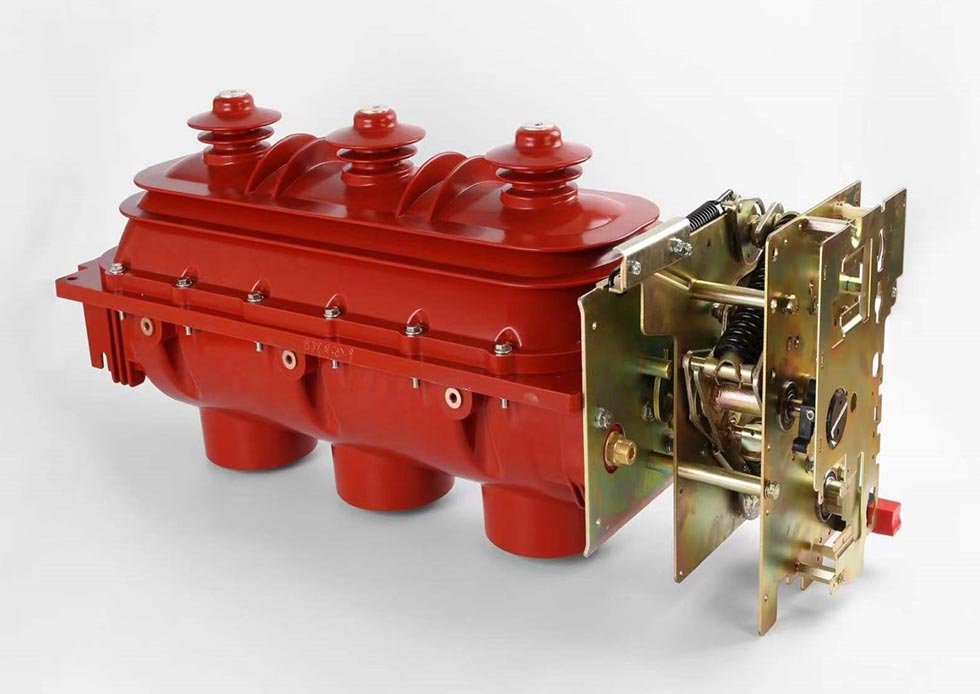

مفتاح تحميل Sf6 داخلي

يعد Usune Indoor Sf6 Load Switch جيلًا جديدًا من المفاتيح الكهربائية ذات الجهد العالي المصممة خصيصًا للأماكن الداخلية سيناريوهات توزيع الطاقة تم تطويره بواسطة فريق البحث والتطوير المحترف في Usune، وقد خضع لنوع شامل الاختبار وأدائه يتوافق مع معايير GB3804، GB16926، IEC60265، وIEC60420.

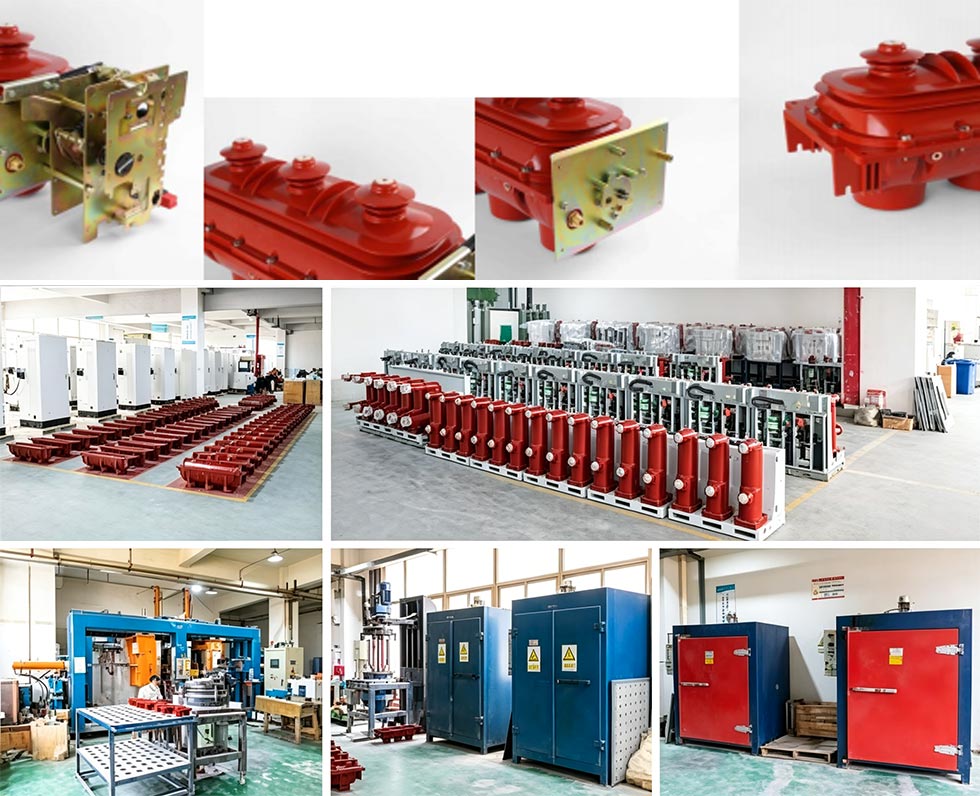

باعتبارها شركة مصنعة محترفة للمعدات الكهربائية ذات الجهد العالي، تمتلك Usune مصانع إنتاج موحدة في الصين، مجهزة بمعدات الإنتاج المتقدمة وعمليات مراقبة الجودة الصارمة لضمان أن كل منتج يفي بالمعايير. تستخدم المنتجات غاز SF6 كمادة عازلة ووسيلة لإطفاء القوس الكهربائي، مما يوفر مزايا مثل مثل قوة العزل العالية، إطفاء القوس بكفاءة، الهيكل المدمج، وعمر الخدمة الطويل، بشكل فعال حل نقاط الألم المتمثلة في ضعف الاستقرار وارتفاع تكاليف الصيانة لمفاتيح التحميل التقليدية.

المعلمات التقنية الأساسية

1. الأنظمة المطبقة: تيار متردد ثلاثي الطور 10kV، 12kV، 24kV، 36kV، 50/60 هرتز
2. وسيلة إطفاء القوس الكهربائي: غاز SF6 (خامل، غير سام، سالبية كهربائية عالية، كفاءة عالية على مستوى المللي ثانية إطفاء القوس)
3. آلية التشغيل: آلية التشغيل بنابض (تخزين الطاقة اليدوي القياسي، الفتح الكهربائي الاختياري و إغلاق للتحكم عن بعد)
4. حالة العمل: غرفة إطفاء قوسية ذات ثلاثة مواضع: "أرضية قريبة ومفتوحة"
5. أداء الختم: تصميم إغلاق ديناميكي وثابت مخصص، مجهز بمقياس ضغط في الوقت الحقيقي المراقبة

نطاق التطبيق

تُستخدم مفاتيح تحميل SF6 الداخلية على نطاق واسع في سيناريوهات توزيع الطاقة الداخلية مثل الصناعة والتعدين الشركات والمباني الشاهقة والمناطق السكنية الحضرية والمحطات الفرعية ومراكز التسوق الكبيرة والمطارات ومترو الأنفاق و المستشفيات لتبديل تيارات الأحمال، والتحكم في الدوائر وحمايتها، ومحولات التوزيع؛ متى مجهزة بموصل أمامي للكابل يمكن لمسه عند المخرج، وهي مناسبة بشكل خاص لفرع الكابل صناديق (اتصال).

المعلمات التقنية الرئيسية

الميزات الهيكلية ومزايا السلامة

1. عزل متفوق وهيكل إطفاء القوس

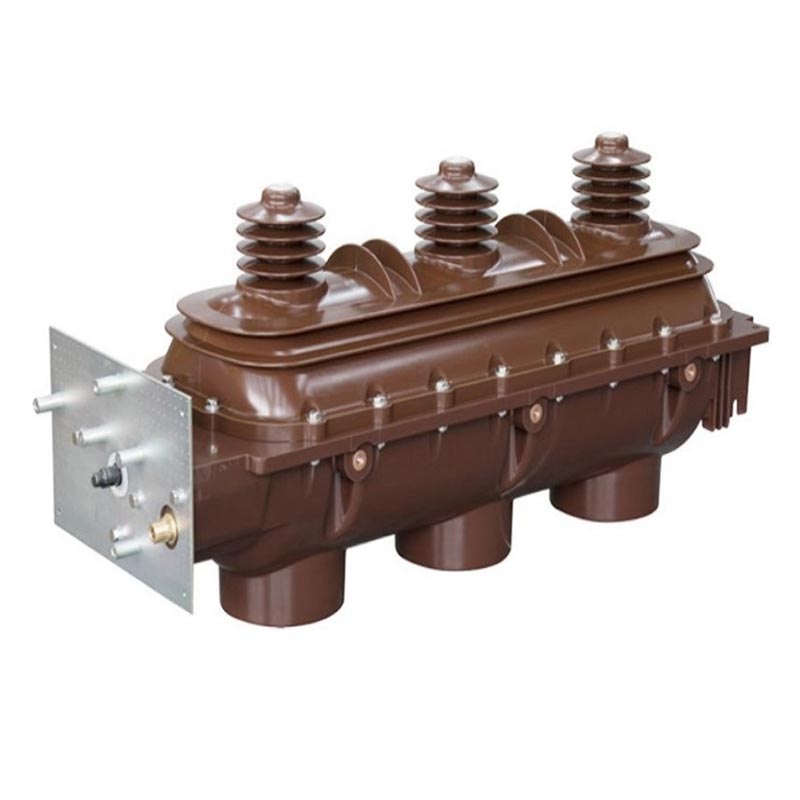

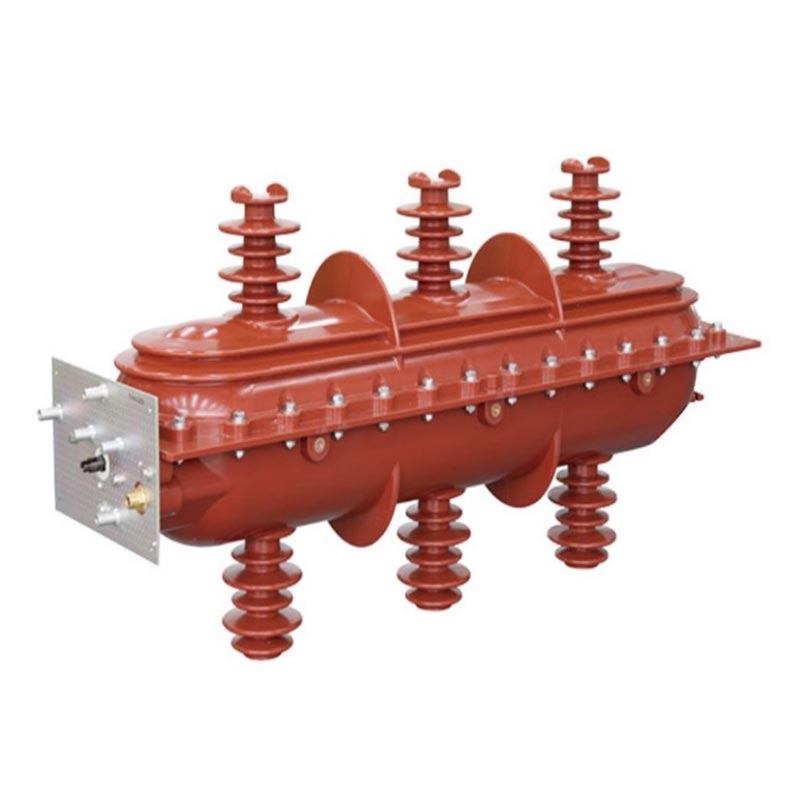

يتم حقن الأصداف العلوية والسفلية باستخدام راتنجات الإيبوكسي، مما يشكل تجويفًا داخليًا محكم الغلق ومملوءًا بالغاز يعزل البيئة الخارجية بشكل فعال. تكتمل غرفة الإطفاء القوسية ثلاثية المواضع بالإغلاق، عمليات الفتح والتأريض خطوة بخطوة من خلال دوران جهة اتصال متحركة مشتركة، مما يضمن الوضوح الحالة والتشغيل الموثوق. يتمتع غاز SF6 بقوة عازلة عالية وأداء ممتاز في إطفاء القوس، إطفاء القوس المتولد أثناء التبديل بسرعة.

2. الختم الموثوق ومراقبة الضغط

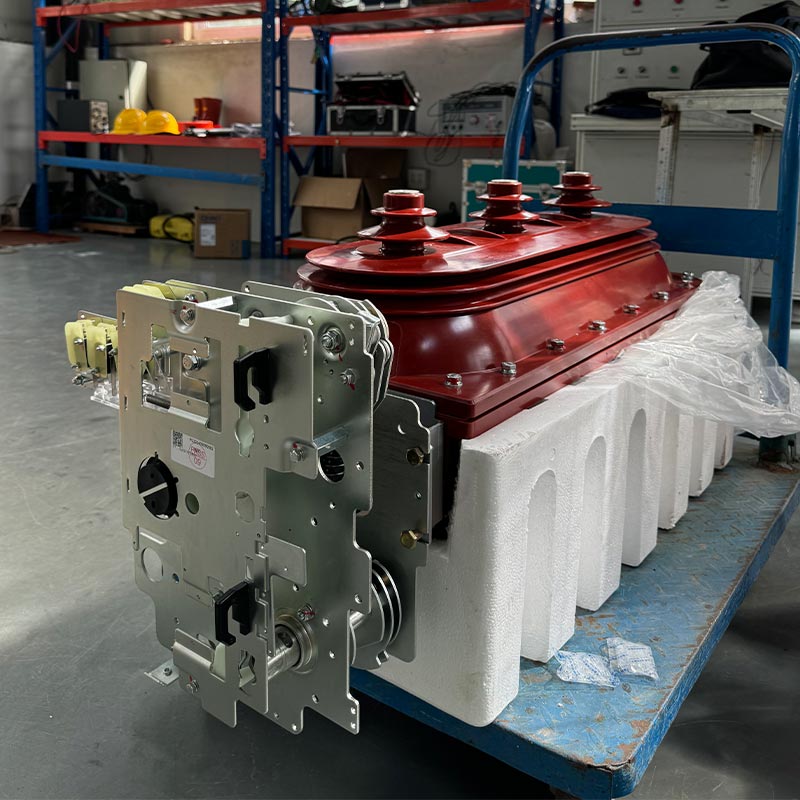

يستخدم مفتاح التحميل SF6 الداخلي تصميمًا ديناميكيًا وثابتًا مخصصًا للختم، مما يوفر إحكامًا ممتازًا الأداء ومنع تسرب الغاز SF6. يوجد مقياس الضغط بشكل بارز على صندوق الآلية للمراقبة ضغط الغاز في الوقت الحقيقي، مما يسهل الكشف في الوقت المناسب عن المخاطر المحتملة من قبل المشغلين.

3. أقفال أمان شاملة

يتم تركيب أقفال ميكانيكية موثوقة بين مفتاح التحميل ومفتاح التأريض، وبين مفتاح التأريض والباب الأمامي (لتوزيع الطاقة من نوع الخزانة)، مما يمنع سوء التشغيل ويضمن سلامة الأفراد والمعدات. تم تجهيز الغطاء الواقي المعادل في نهاية المخرج لتعزيزه أداء العزل.

4. التشغيل المرن والتصميم الموفر للمساحة

يتضمن التكوين القياسي آلية تشغيل يدوية محملة بنابض؛ فتح وإغلاق كهربائي اختياري يسمح للتحكم عن بعد. هيكلها المدمج وصغر حجمها يجعلها مناسبة للمباني الشاهقة والصغيرة المحطات الفرعية والتطبيقات الأخرى ذات مساحة التثبيت المحدودة.

شروط الاستخدام

1. ظروف التشغيل العادية

- درجة الحرارة المحيطة: -25 درجة مئوية ~ +40 درجة مئوية
- الارتفاع: لا يتجاوز 2000م
- الرطوبة: المتوسط ​​اليومي للرطوبة النسبية <95%، المتوسط ​​الشهري <90%؛ متوسط ضغط البخار اليومي .2.2 كيلو باسكال، المتوسط الشهري .81.8 كيلو باسكال

2. ظروف التشغيل الخاصة

وفقًا لمعيار GB/T11022-1999، يجب أن يعمل مفتاح التحميل الداخلي Sf6 في الظروف العادية. إذا عدم استيفاء شروط التشغيل (على سبيل المثال، الارتفاع الذي يتجاوز 2000 متر، ودرجة الحرارة والرطوبة المفرطة، وما إلى ذلك)، يرجى استشر الشركة المصنعة مسبقًا لضمان التشغيل العادي للمنتج.

حالة التطبيق في العالم الحقيقي

دراسة حالة: مشروع توزيع الطاقة بالمترو الحضري في الصين

يتطلب خط المترو الرئيسي مفاتيح تحميل داخلية عالية الجهد يمكن الاعتماد عليها لنظام توزيع الطاقة في المحطة، تتطلب مستويات عالية من سلامة المعدات والاستقرار والاكتناز. اختار هذا المشروع Usune FLN36-12D النموذج، الذي هيكله المدمج مناسب للمساحة المحدودة لمترو الأنفاق. ختمها موثوق به و يضمن أداء إطفاء القوس التشغيل المستقر في البيئة الرطبة تحت الأرض. منذ تكليفه وفي عام 2024، لم يشهد أي فشل وحظي بإشادة كبيرة من مالك المشروع.

التعليمات

Q1: ماذا علي أن أفعل إذا أظهر مقياس ضغط الغاز SF6 الموجود على المفتاح قراءة غير طبيعية؟

A1: توقف فورًا عن استخدام المفتاح لتجنب تلف المعدات أو حوادث السلامة. أولا، التحقق من تسرب الغاز. إذا لا يوجد أي تسرب، انتظر حتى تتعافى درجة الحرارة ولاحظ ما إذا كان الضغط يعود إلى طبيعته. إذا كان هناك في حالة حدوث تسرب أو لا يمكن استعادة الضغط، اتصل بفريق خدمة ما بعد البيع في Usune على الفور. ال ستقوم الشركة المصنعة بإرسال فنيين محترفين للتعامل مع هذه المشكلة.

Q2: هل يمكن استخدام مفتاح تحميل Usune Indoor SF6 في البيئات التي يزيد ارتفاعها عن 2000 متر؟

A2: ارتفاع التشغيل العادي لا يتجاوز 2000 متر. سوف تؤثر الارتفاعات العالية على أداء العزل. إذا استخدم في في البيئات المرتفعة، استشر Usune مسبقًا. كمورد محترف، يمكننا توفير حسب الطلب الحلول وضبط تصميم العزل لضمان التشغيل المستقر.

س3: كم مرة يحتاج المنتج إلى الصيانة، وما هي عناصر الصيانة الأساسية؟

ج3: في ظل الظروف العادية، يوصى بإجراء صيانة شاملة كل سنة إلى سنتين. تشمل العناصر الأساسية ما يلي: (1) فحص ضغط غاز SF6 وختمه؛ (2) التحقق من موثوقية التعشيق الميكانيكي؛ (3) تنظيف المفتاح وأسطح صندوق الآلية؛ (4) التحقق من دقة مؤشرات الموقع؛ (5) التحقق من آلية التشغيل و إضافة مواد التشحيم حسب الحاجة. لمزيد من التفاصيل، يرجى الرجوع إلى دليل المنتج أو الاتصال بخدمة ما بعد البيع. أوسوني كما يوفر التدريب على الصيانة المهنية.

التزام العلامة التجارية وخدمة ما بعد البيع

باعتبارها شركة مصنعة وموردة محترفة للمعدات الكهربائية ذات الجهد العالي، قامت Usune بتوحيد الإنتاج النباتات في الصين. الالتزام بمبدأ "الجودة أولاً، السلامة أولاً"، تخضع جميع المنتجات لجودة صارمة التفتيش قبل مغادرة المصنع، وتلبية معايير إصدار الشهادات ذات الصلة لضمان سلطة المنتج و الموثوقية.

نحن نقدم خدمات شاملة لما بعد البيع بما في ذلك إرشادات التثبيت، والتشغيل، والصيانة، و التدريب الفني. يتكون فريق ما بعد البيع لدينا من فنيين محترفين ذوي خبرة يستجيبون على الفور الاحتياجات وتقديم حلول فعالة. نحن نتمسك دائمًا بالمفهوم الأساسي المتمثل في "كل شيء من أجل الاستخدام الآمن الكهرباء" والعمل مع المستخدمين لخلق بيئة توزيع طاقة آمنة ومستقرة.
