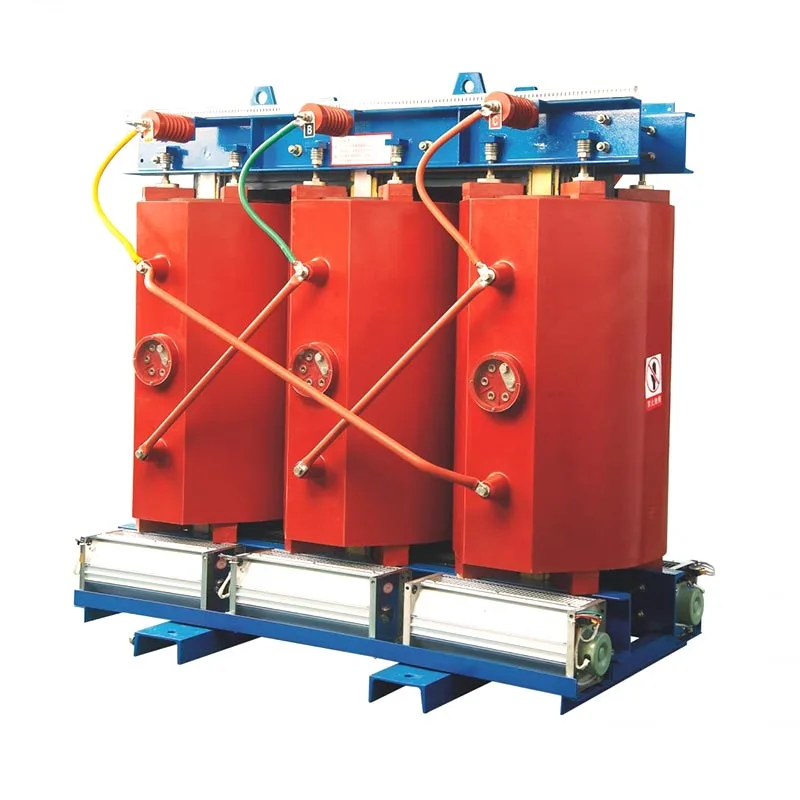

انمحولات النوع الجاف 11 كيلو فولت 1000 كيلو فولت أمبيرهو محول توزيع جهد متوسط مصمم لنقل الطاقة الكهربائية من مصدر 11 كيلو فولت إلى جهد استخدام أقل مع الحفاظ على العزل الكهربائي واستقرار الجهد والتوزيع الآمن للطاقة. يشرح هذا الدليل بنائه ومبدأ التشغيل والمواصفات والتطبيقات واعتبارات التثبيت ومتطلبات الحماية وممارسات الصيانة ونقاط الشراء لأنظمة الطاقة الصناعية والتجارية.
يوفر المحول 1000 كيلو فولت أمبير قدرة طاقة واضحة تبلغ 1000 كيلو فولت أمبير، بينما يحدد 11 كيلو فولت فئة الجهد الأساسي. على عكس المحولات المغمورة بالزيت، تستخدم المحولات من النوع الجاف الهواء كوسيط تبريد ولا تعتمد على الزيوت المعدنية العازلة. يمكن أن توفر تصميمات الراتنج المصبوب حلاً مدمجًا للمحطات الفرعية الداخلية والمباني التجارية والمنشآت الصناعية والمرافق المتعلقة بالبيانات ومنشآت الطاقة المتجددة والمواقع الأخرى التي يكون فيها سلوك الحرائق والصيانة والمساحة والاعتبارات البيئية مهمة.
لا ينبغي أبدًا تحديد المواصفات الفعلية من تصنيف اللوحة وحدها. الجهد الثانوي، مجموعة المتجهات، المعاوقة، مستوى العزل، مادة اللف، ارتفاع درجة الحرارة، طريقة التبريد، حماية العلبة، الارتفاع، درجة الحرارة المحيطة، التحميل التوافقي، ظروف الدائرة القصيرة، والمعايير المطبقة كلها تؤثر على التصميم النهائي.
انمحولات النوع الجاف 11 كيلو فولت 1000 كيلو فولت أمبيرهو محول كهربائي ثلاثي الطور يستخدم عادة لتقليل الجهد الكهربائي المتوسط إلى جهد أقل مناسب للتوزيع النهائي والمعدات الكهربائية. يتمتع المحول بقدرة ظاهرة مقدرة تبلغ 1000 كيلو فولت أمبير وجهد أولي يبلغ 11 كيلو فولت.
على المدىالنوع الجافيعني أن المحول لا يستخدم الزيت العازل السائل باعتباره وسيلة العزل والتبريد الأساسية. اعتمادًا على التصميم، يمكن أن تكون اللفات مفتوحة، أو مشربة بالضغط الفراغي، أو مغلفة بالراتنج. يعتبر بناء الراتنج المصبوب شائعًا بشكل خاص حيث تكون الحماية الميكانيكية والمقاومة البيئية وتقليل الاعتماد على العزل السائل مطلوبة.
تغطي المواصفة القياسية IEC 60076-11 على وجه التحديد محولات الطاقة من النوع الجاف ذات أعلى جهد كهربائي يصل إلى 72.5 كيلو فولت وملف واحد على الأقل يعمل فوق 1.1 كيلو فولت، مما يجعلها ذات صلة مباشرة بالعديد من تصميمات المحولات من النوع الجاف 11 كيلو فولت.
يشير 11 كيلو فولت إلى الجهد الاسمي للجانب الأساسي. يجب التأكد من مستوى العزل الدقيق والجهد المقنن للمعدات من مواصفات المشروع والمعايير المعمول بها بدلاً من الاستدلال عليها من الجهد الاسمي وحده.
1000 كيلو فولت أمبير هي القوة الظاهرة المقدرة للمحول. وهو يصف قدرة التحميل الكهربائي في ظل ظروف تشغيل محددة بدلاً من تمثيل خرج مباشر بقدرة 1000 كيلووات.
بالنسبة لنظام ثلاثي الطور، يمكن حساب تيار خط الحمل الكامل التقريبي باستخدام:
على سبيل المثال، عند 11 كيلو فولت و1000 كيلو فولت أمبير، يكون تيار الحمل الكامل الأساسي تقريبًا52.5 أ. يعتمد التيار الثانوي على تصنيف الجهد المنخفض المحدد. عند 400 فولت، على سبيل المثال، يكون تيار الحمل الكامل النظري ثلاثي الطور تقريبًا1,443 أ. تعتبر هذه الحسابات مفيدة للهندسة الأولية، في حين يجب أن يتبع اختيار الكابل النهائي والقاطع وقضيب التوصيل والحماية تصميم المشروع الكامل.
يعتمد أداء المحول من النوع الجاف على التصميم المنسق للعديد من المكونات الرئيسية. تشتمل الوحدة النموذجية بقدرة 11 كيلو فولت و1000 كيلو فولت أمبير على ما يلي:
| عنصر | الوظيفة الأساسية | اعتبار مهم |
|---|---|---|
| النواة المغناطيسية | يوفر المسار المغناطيسي لنقل الطاقة | المواد الأساسية والتصميم المشترك والخسائر |
| لف الجهد العالي | يستقبل إمداد 11 كيلو فولت | العزل، مادة موصلة، مقاومة النبض |
| لف الجهد المنخفض | يوفر إخراج الجهد المنخفض المطلوب | الجهد، القدرة الحالية، ارتفاع درجة الحرارة |
| نظام العزل | يفصل المكونات النشطة كهربائيا | الأداء الحراري والعازل والبيئي |
| تغليف الراتنج | يحمي اللفات في تصميمات الراتنج المصبوب | جودة الصب، التحكم في الفراغ، الأداء الحراري |
| نظام التبريد | يزيل الحرارة المتولدة أثناء التشغيل | التشغيل والتهوية AN أو ANAF |
في تصميمات الراتنج المصبوب، يمكن للملفات المغلفة بالراتنج أن توفر بنية عازلة صلبة حول الملفات. ومع ذلك، يجب تقييم البناء النهائي وفقًا للظروف الكهربائية والحرارية والبيئية والميكانيكية المطلوبة بدلاً من بناء الراتنج وحده.
يعمل المحول من خلال الحث الكهرومغناطيسي. عندما يتم تطبيق جهد متناوب 11 كيلو فولت على الملف الأولي، فإنه ينتج تدفق مغناطيسي متناوب في القلب. يرتبط هذا التدفق المغناطيسي بالملف الثانوي ويولد جهدًا وفقًا لنسبة اللفات.
تحت تبريد الهواء الطبيعي، تنتقل الحرارة من الأجزاء النشطة إلى الهواء المحيط من خلال الحمل الحراري والإشعاع. بالنسبة للتطبيقات ذات المتطلبات الحرارية الأكبر، يمكن إضافة مراوح الهواء القسري. يجب أن يتوافق ترتيب التبريد المحدد مع التصنيف المحدد للمحول وبيئة التشغيل.
يجب على المشتري أن يطلب ورقة بيانات فنية كاملة بدلاً من الشراء فقط وفقًا لـ "11kV 1000kVA". يجب أن تتناول مواصفات المشروع النموذجية ما يلي:
| المعلمة | لماذا يهم؟ |
|---|---|
| القدرة المقدرة | يحدد معدل الطاقة الظاهري: 1000 كيلو فولت أمبير. |
| الجهد الأساسي | يجب أن يتطابق مع شبكة الجهد المتوسط الفعلية. |
| الجهد الثانوي | يحدد التوافق مع المعدات النهائية. |
| تكرار | تتضمن قيم المشروع الشائعة 50 هرتز أو 60 هرتز. |
| مجموعة المتجهات | يحدد إزاحة الطور واتصال اللف. |
| مقاومة | يؤثر على تنظيم الجهد والسلوك الحالي للخطأ. |
| خسائر | يؤثر على درجة حرارة التشغيل واستهلاك الطاقة خلال دورة الحياة. |
| ارتفاع درجة الحرارة | يحدد ظروف التشغيل الحرارية ومتطلبات العزل. |
| مستوى العزل | مهم للصمود العازل وتنسيق النظام. |
| الضميمة/تصنيف IP | يحمي المحول من مخاطر التلامس البيئي والعرضي. |
توضح مواصفات الشركة المصنعة المنشورة أن المحولات من النوع الجاف فئة 11 كيلو فولت 1000 كيلو فولت أمبير يمكن أن تحتوي على قيم خسارة مختلفة بشكل كبير، ومواد ملفوفة، وأبعاد، ومجموعات متجهة، وقيم المعاوقة، وترتيبات التبريد. لذلك، يجب تأكيد هذه المعلمات للنموذج الدقيق بدلاً من افتراض أن جميع محولات 1000 كيلو فولت أمبير متكافئة من الناحية الفنية.
تعد تقنية المحولات من النوع الجاف مفيدة بشكل خاص عندما تركز بيئة التثبيت على التشغيل الداخلي، أو اعتبارات الحريق، أو تقليل متطلبات العزل السائل، أو الصيانة المبسطة.
تتناول المواصفة IEC 60076-11 أيضًا الفئات المناخية، والاعتبارات الحرارية والعازلة المتعلقة بالارتفاع، وإدارة الغلاف، وسلوك الحرائق، والتصنيف الزلزالي، مما يوضح سبب ضرورة مراعاة الظروف البيئية أثناء مواصفات المحولات.
يمكن استخدام محول من النوع الجاف 11 كيلو فولت 1000 كيلو فولت أمبير في أي مكان يحتاج فيه نظام توزيع 11 كيلو فولت إلى محول تنحي متوسط السعة وتكون متطلبات التثبيت متوافقة مع تقنية النوع الجاف.
يجب أن يبدأ اختيار المحول بالنظام الكهربائي بدلاً من كتالوج المنتج. يمكن أن تساعد قائمة المراجعة التالية في منع وجود فجوات في المواصفات:
حتى المحول المصمم جيدًا يمكن أن يكون أداءه سيئًا إذا كانت بيئة التثبيت لا توفر ما يكفي من الخلوص أو التهوية أو الحماية أو التنسيق الكهربائي.
شروط التثبيت ليست مجرد تفاصيل ميكانيكية. تعترف المواصفة القياسية IEC 60076-11 على وجه التحديد بتأثير الارتفاع والظروف البيئية على الأداء الحراري والعازل للمحولات، لذلك يجب الإعلان عن هذه المعلمات أثناء مرحلة المواصفات.
تتجنب المحولات من النوع الجاف عمومًا مهام الصيانة المتعلقة بالزيت، لكنها لا تزال تتطلب فحصًا دوريًا. يجب تحديد تكرار الصيانة وفقًا لتعليمات الشركة المصنعة وظروف التشغيل واللوائح المحلية ومدى أهمية التثبيت.
| منطقة التفتيش | ما يجب التحقق منه |
|---|---|
| اللفات | تلوث واضح أو تلف أو علامات تفريغ غير طبيعية أو تدهور. |
| اتصالات | حالة المحطة الطرفية، والضيق، وعلامات ارتفاع درجة الحرارة، وحالة الكابل. |
| تبريد | ممرات الهواء والتهوية والمراوح في حالة تركيبها ودرجة الحرارة غير الطبيعية. |
| مراقبة درجة الحرارة | قراءات أجهزة الاستشعار، والإنذارات، وتشغيل وحدة التحكم، والاتجاهات التاريخية. |
| بيئة | الغبار والرطوبة والجو المسبب للتآكل وتهوية الغرفة. |
أحد إجراءات الصيانة الأكثر عملية هو الحفاظ على نظافة أسطح التبريد ومسارات التهوية. يمكن أن يؤدي الغبار الزائد إلى تقليل انتقال الحرارة وقد يخلق ظروف عزل غير مرغوب فيها مع مرور الوقت.
يمكن للمحولات من النوع الجاف والمغمورة بالزيت أن تؤدي واجبات توزيع الجهد المتوسط، ولكن خصائص البناء والتركيب الخاصة بها مختلفة.
| عامل | النوع الجاف | زيت مغمور |
|---|---|---|
| وسط عازل | نظام عزل الهواء و/أو الصلب | سائل عازل |
| إدارة النفط | غير مطلوب | مطلوب وفقا للتصميم وظروف التشغيل |
| تركيب داخلي | تطبيق مشترك | يعتمد على التصميم المحلي ومتطلبات السلامة |
| اعتبارات النار | لا يوجد تحميل حريق زيت المحولات | يتطلب النظر في نوع السائل ومتطلبات التثبيت |
| الصيانة النموذجية | التفتيش والتنظيف والتوصيلات والتبريد والمراقبة | يشمل متطلبات الفحص والصيانة المتعلقة بالسوائل |
تعتمد التكنولوجيا المناسبة على المشروع وليس على قاعدة عالمية. يجب تقييم ملف تعريف الحمل والمساحة والظروف البيئية ومتطلبات الحريق وموقع التثبيت والتكلفة الأولية واعتبارات دورة الحياة واللوائح المحلية.
بالنسبة للمشتريات الدولية، فإن التواصل الفني لا يقل أهمية عن السعر المعروض. قبل تقديم الطلب، يجب على المشترين طلب وثائق واضحة تغطي التكوين الدقيق للمحول.
توضح الوثائق الفنية المنشورة من الشركات المصنعة للمحولات أنه حتى المحولات التي تشترك في نفس تصنيفات 11 كيلو فولت و1000 كيلو فولت أمبير يمكن أن تختلف في مادة اللف، وقيم الخسارة، ومجموعة المتجهات، والمقاومة، ونظام العزل، والأبعاد، وتكوين التبريد.
شركة تشجيانغ أوسوني الكهربائية المحدودةيمكن تقديمها كمورد محتمل للعملاء الذين يبحثون عن حلول محولات مخصصة. للحصول على عرض أسعار خاص بالمشروع، يجب على المشتري تقديم معلمات النظام الكهربائي، وبيئة التثبيت، والمعايير المطبقة، ووجهة التسليم، وأي ملحقات أو مواصفات حاوية مطلوبة.
يمكن أن يكون مناسبًا للعديد من التطبيقات الصناعية عندما يتوافق مصدر 11 كيلو فولت، والجهد الثانوي، وملف الحمل، وظروف التثبيت، ونظام الحماية، والسعة المطلوبة مع المشروع. يجب إكمال حساب الحمل الفعلي قبل الاختيار.
بالنسبة لنظام ثلاثي الطور 11 كيلو فولت، يبلغ التيار الأولي النظري للحمل الكامل حوالي 52.5 أمبير. يجب أن يأخذ التصميم الفعلي للنظام أيضًا في الاعتبار مدى تحمل المحول وظروف التشغيل وإعدادات الحماية وخصائص الشبكة.
الجهد الثانوي خاص بالمشروع. تتضمن تكوينات الجهد المنخفض الشائعة 400 فولت، و415 فولت، و433 فولت، ولكن يمكن تصميم جهود أخرى اعتمادًا على النظام الكهربائي.
ليس بالضرورة. تعمل العديد من المحولات من النوع الجاف بتبريد الهواء الطبيعي. يمكن إضافة تبريد الهواء القسري عندما يتطلب التصميم قدرة حرارية متزايدة أو ظروف تشغيل محددة.
IEC 60076-11:2018 هو معيار IEC الرئيسي الذي يغطي على وجه التحديد محولات الطاقة من النوع الجاف ضمن نطاقها المحدد. قد يتم أيضًا تطبيق متطلبات إضافية وطنية أو إقليمية أو خاصة بالمشروع أو التركيب أو الكفاءة.
تقيس كيلو فولت أمبير القدرة الظاهرة، بينما تقيس كيلووات القدرة النشطة. تعتمد العلاقة على عامل القدرة: kW = kVA × عامل القدرة. ولذلك، لا ينبغي وصف محول 1000 كيلو فولت أمبير تلقائيًا بأنه مصدر طاقة بقدرة 1000 كيلو واط.
يمكن للعديد من الشركات المصنعة تكوين معلمات مثل الجهد الثانوي، ومجموعة المتجهات، ومواد اللف، والممانعة، ونطاق الصنبور، والعلبة، وترتيب التبريد، والملحقات، ونظام المراقبة وفقًا لمتطلبات المشروع. يجب تأكيد كل تخصيص وفقًا للمعايير الفنية المعمول بها.
انمحولات النوع الجاف 11 كيلو فولت 1000 كيلو فولت أمبيرهو أكثر من مجرد مزيج من أرقام الجهد والسعة. يعتمد أدائها الحقيقي على التفاعل بين التصميم الكهربائي، والعزل، والإدارة الحرارية، وبناء الملفات، والفقد الأساسي، والممانعة، والظروف البيئية، والحماية، والتركيب، والصيانة.
بالنسبة للفرق الهندسية ومديري المشتريات، فإن النهج الأكثر موثوقية هو البدء بالمتطلبات الكهربائية الكاملة ثم طلب عرض فني مفصل. يمكن أن تساعد مقارنة الخسائر المضمونة ومستويات العزل ومجموعة المتجهات والممانعة وارتفاع درجة الحرارة والأبعاد والاختبار والملحقات ودعم الخدمة في ضمان تطابق المحول المحدد مع التطبيق الفعلي.
شركة تشجيانغ أوسوني الكهربائية المحدودة يمكن أن تدعم العملاء في تقييم متطلبات المحولات من النوع الجاف ذات الجهد المتوسط والتكوينات الخاصة بالمشروع. إذا كنت تخطط لإنشاء محطة فرعية جديدة، أو ترقية نظام الطاقة الصناعية، أو تبحث عن محول 11 كيلو فولت 1000 كيلو فولت أمبير لمشروع تجاري أو مشروع بنية تحتية،اتصل بنامع الجهد والسعة والتردد وظروف التثبيت والمتطلبات الفنية لمناقشة حل المحول المناسب.
