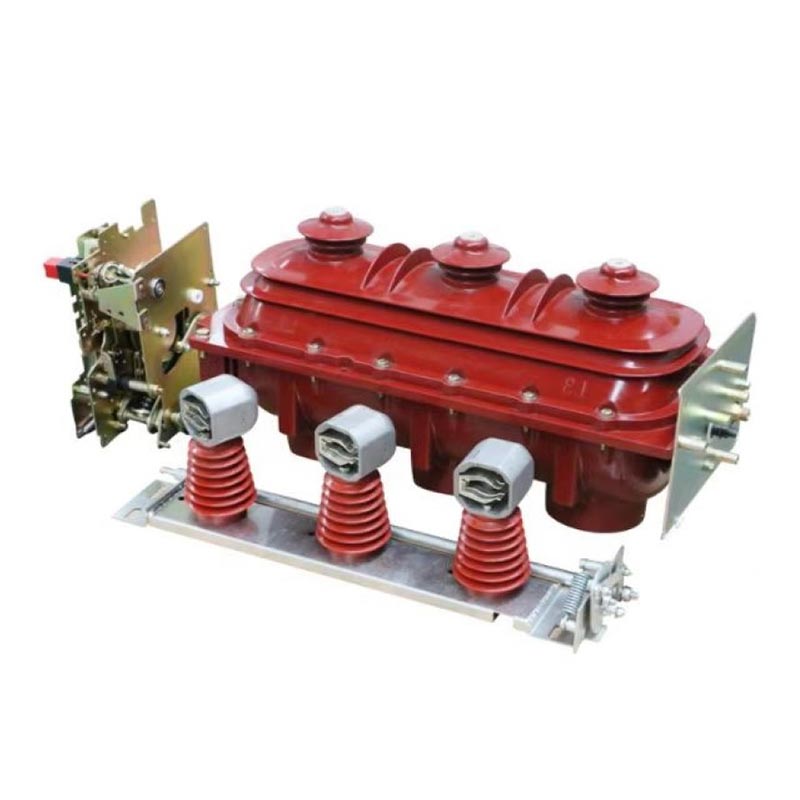

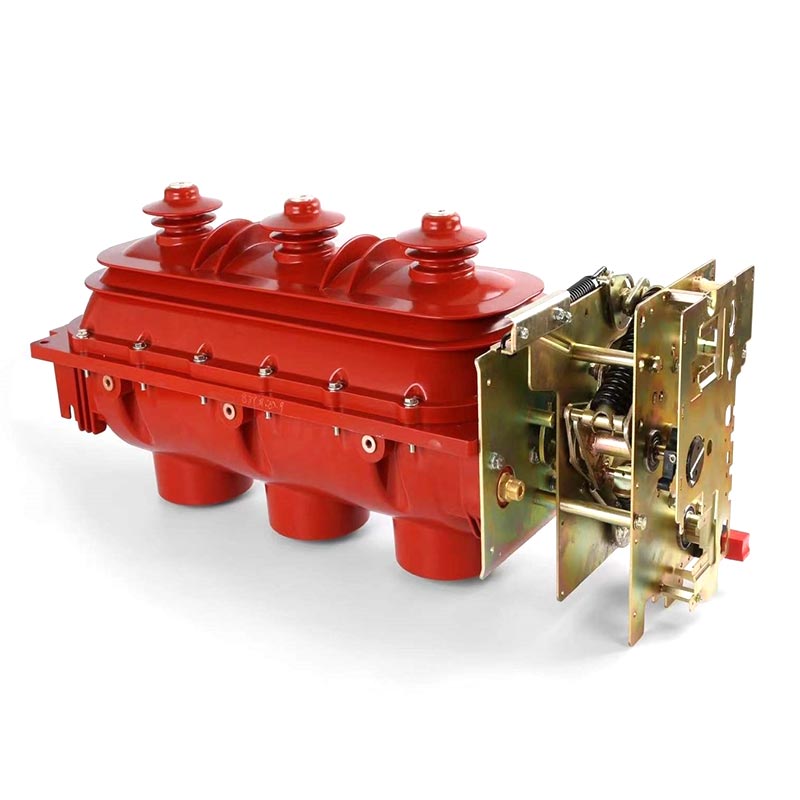

إن سلسلة Usune Indoor 24kV 36kV Load Break Switch FLN36-24kV 36KV عبارة عن مجموعة مفاتيح أساسية متوسطة الجهد تم تطويرها وتصنيعها بشكل مستقل بواسطة شركة Zhejiang Usune Electric Co., Ltd. وقد تم تصميم هذه السلسلة خصيصًا للتطبيقات الداخلية، قابلة للتكيف مع الفولتية المقدرة 24 كيلو فولت و36 كيلو فولت، ومناسبة لحلقة التيار المتردد ثلاثية الطور 50 هرتز الشبكات وأنظمة إمداد الطاقة ثنائية الشعاع. Usune، مورد محترف متجذر في الصين، يدمج المتقدم التكنولوجيا والخبرة العملية في كل منتج، مما يضمن قدرة المفاتيح على التعامل بشكل ثابت مع تيار الحمل وتبديل التيار الزائد، وكذلك عمليات التبديل للخطوط الطويلة المفرغة، والمحولات المفرغة، وبنوك المكثفات.
الميزة الأساسية لهذه السلسلة هي مرونتها: عند استخدامها مع صمامات الحد من التيار، يمكن أن تحل محل الدائرة قواطع. يتولى مفتاح التحميل تبديل تيارات الحمل المختلفة، بينما يتعامل المصهر الذي يحد من التيار كسر أكبر الزائد والتيارات ماس كهربائى. وهذا يقلل من تكلفة معدات توزيع الطاقة ويحسن سلامة واستقرار نظام إمداد الطاقة، ويحظى باعتراف واسع النطاق في الصناعة.
اعتماد تصميم اتصال دوار مزدوج الكسر وثلاثة مواضع، موضع تشغيل المفتاح (مغلق، مفتوح، مؤرض) محددة بوضوح، مما يتجنب بشكل فعال سوء التشغيل ويضمن التبديل الدقيق والموثوق؛ ال يوفر التصميم الشامل للتركيب ثلاثي المراحل تزامنًا جيدًا وأجزاء أقل وتعديلًا مريحًا التثبيت، مما يقلل بشكل كبير من صعوبة التثبيت في الموقع والوقت.

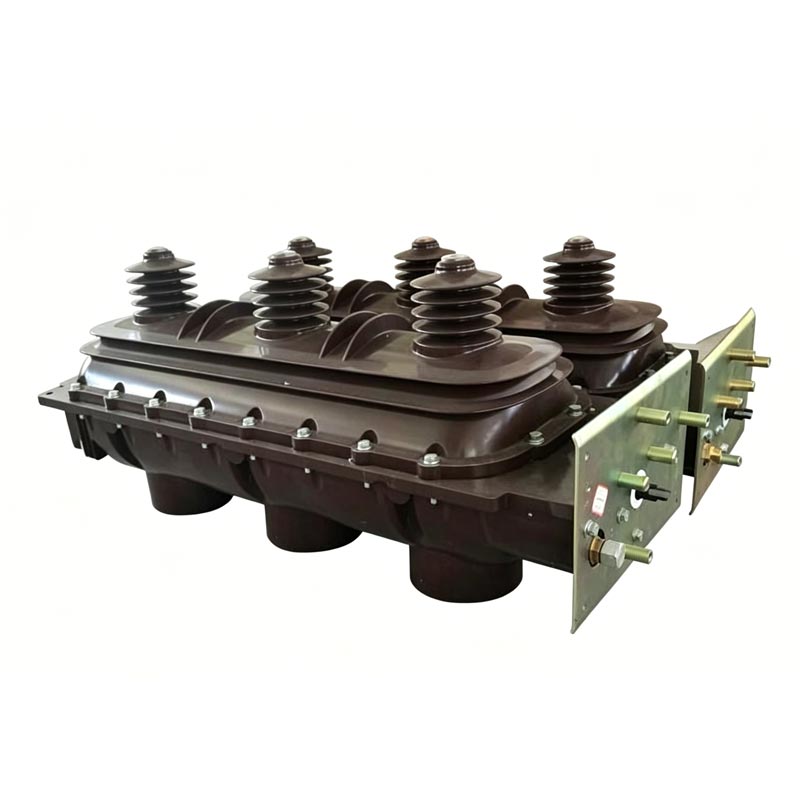

يتم إغلاق المفتاح بأغطية علوية وسفلية مصبوبة بالإيبوكسي، ومملوءة داخليًا بغاز SF6 عند 0.045-0.07 ميجا باسكال. SF6 يمتلك الغاز عزلًا ممتازًا وخصائص إطفاء القوس الكهربائي، مما يؤدي إلى إغلاق الدائرة الرئيسية بالكامل دائرة التأريض داخل السكن، وعزله عن الرطوبة الخارجية والغبار والملوثات الأخرى. هذا يضمن أداء عزل مستقر حتى في البيئات الداخلية القاسية، مما يمنع فشل العزل ضمان التشغيل الآمن لنظام الطاقة.
السلامة هي جوهر تصميم منتج Usune. في حالة الانحناء الداخلي، يكون الهيكل الخلفي ضعيفًا سوف يتمزق الغلاف تلقائيًا، وفي نفس الوقت، سوف يتمزق صمام تخفيف الضغط الموجود أعلى الخزانة مفتوح، ويطرد غاز الضغط الزائد خارج الخزانة، ويمنع بشكل فعال انفجار الخزانة ويحميها سلامة المشغلين في الموقع والمعدات المحيطة بها. لقد اجتاز هذا التصميم اختبارات سلامة متعددة، ويتوافق مع ذلك مع معايير السلامة الدولية، ويوفر حماية موثوقة لعمليات توزيع الطاقة.
يدعم مفتاح فصل التحميل الداخلي 24 كيلو فولت 36 كيلو فولت أوضاع التشغيل اليدوية والكهربائية، ويمكن تحديده وفقًا لـ متطلبات الموقع الفعلية. إنها مريحة وموثوقة في التشغيل، مع هيكل ميكانيكي مبسط و أداء مستقر وقابل للتكيف مع عمليات التبديل المتكررة. اعتماد تصميم خالي من الصيانة، فهو يتميز بعمر طويل عمر الخدمة، مع عمر ميكانيكي يصل إلى 2000 دورة، مما يقلل من تكاليف الصيانة اللاحقة وعبء العمل.
| لا. | غرض | وحدة | بيانات |
| 1 | الجهد المقنن | كيلو فولت | 24 |
| 2 | التردد المقدر | هرتز | 50/60 |
| 3 | التصنيف الحالي | A | 630/800 |
| 4 | 1 دقيقة من تردد الطاقة يتحمل الجهد (الرطب) | كيلو فولت | 50 |
| 1 دقيقة من تردد الطاقة يتحمل الجهد (الجاف) | 60 | ||
| 5 | دفعة البرق تحمل الجهد | كيلو فولت | 125/150 |
| 6 | تصنيف تيار كسر الدائرة القصيرة (الذروة) | كا | 63 |
| 7 | الحمل النشط المقدر وتيار الكسر ذو الحلقة المغلقة | A | 50 |
| 8 | تصنيف النقل الحالي | A | 1200 |
| 9 | تصنيف ماس كهربائى صنع الحالي (الذروة) | كا | 63 |
| 10 | تصنيف كابل شحن كسر التيار | A | 50 و 10 |
| 11 | كابل خطأ الأرض شحن كسر التيار | A | 20 |
| 12 | تصنيف الذروة الصمود الحالي | كا | 63 |
| 13 | وقت قصير يتحمل التيار (2 ثانية) | كا | 25 |
| 14 | التحمل الميكانيكي | مرات | 2000 |
لضمان التشغيل المستقر والموثوق، يجب استخدام مفتاح فصل التحميل Usune Indoor 24kV 36kV تحت التالية الشروط (استناداً إلى تجربة التطبيق الفعلية في الصين والعالم):
(أ) الارتفاع: لا يتجاوز 1000 متر؛
(ب) درجة الحرارة المحيطة: الحد الأعلى +40 درجة مئوية، الحد الأدنى -25 درجة مئوية؛
(ج) الرطوبة النسبية: المتوسط اليومي ≥95%، المتوسط الشهري ≥90%؛
(د) عدم وجود غازات أكالة كبيرة، أو غازات قابلة للاشتعال، أو تلوث بخار الماء في الهواء المحيط؛
(هـ) لا يوجد اهتزاز متكرر أو شديد.
دراسة حالة: مشروع توزيع الطاقة السكنية في مدينة هانغتشو، الصين
تتمتع منطقة سكنية كبيرة في مدينة هانغتشو بالصين بمتطلبات عالية فيما يتعلق بكفاءة الطاقة والسلامة والاستقرار فيها غرف توزيع الطاقة الداخلية. اختار المشروع 20 مفتاحًا لفصل الحمل الداخلي بقدرة 24 كيلو فولت (FLN36-24kV) سلسلة) للتعامل مع تبديل الحمل والحماية لنظام إمداد الطاقة السكني. كمورد المعين بالنسبة لهذا المشروع، قدمت Usune إرشادات التثبيت المخصصة وخدمة ما بعد البيع. المصنع صارم اختبار كل منتج قبل الشحن لضمان الامتثال للمتطلبات الفنية للمشروع. منذ ذلك الحين عند دخولها الخدمة في عام 2023، عملت المفاتيح بشكل مستقر دون أخطاء أو أعطال في العزل، بشكل فعال ضمان إمدادات طاقة مستقرة لأكثر من 5000 أسرة. وأشاد فريق المشروع بشدة بأداء المنتج والخدمات المهنية في Usune.
A1: لا. تُستخدم مفاتيح التحميل بشكل أساسي لتبديل تيارات الحمل وتيارات التحميل الزائد، بالإضافة إلى التوصيل وفصل الخطوط الطويلة المفرغة والمحولات المفرغة وبنوك المكثفات. لا يمكنهم ذلك بشكل مستقل يقطع تيارات الدائرة القصيرة. للتعامل مع تيارات الدائرة القصيرة، يمكن دمج مفاتيح التحميل مع الصمامات الحد الحالي. تتعامل الصمامات التي تحد من التيار مع انقطاع الحمل الزائد الأكبر وقصر الدائرة التيارات، وهذا المزيج يمكن أن يحل محل قواطع الدائرة، مما يوفر حماية شاملة لإمدادات الطاقة نظام. هذا التصميم، الذي تم تحسينه بواسطة Usune استنادًا إلى سنوات من الخبرة المهنية، يوازن بين التكلفة والسلامة.
A2: يتم إغلاق غاز SF6 الموجود في مفاتيح التحميل الداخلية Usune 24kV و36kV داخل غلاف مصبوب بالإيبوكسي. المعيار الضغط هو 0.045-0.07 ميجا باسكال. سيؤثر الضغط المنخفض على عزل المفتاح وأداء إطفاء القوس. المستخدمين يجب أولا التحقق من تسرب الغاز. إذا تم العثور على تسرب، اتصل بفريق ما بعد البيع في Usune على الفور. ك شركة مصنعة محترفة، توفر Usune خدمات متخصصة في الكشف عن تسرب الغاز وإصلاحه. بعد القضاء على التسريب يجب تجديد غاز SF6 إلى الضغط القياسي لضمان عمل المفتاح بشكل طبيعي. فمن المستحسن للتحقق من ضغط الغاز بانتظام أثناء الاستخدام اليومي.
