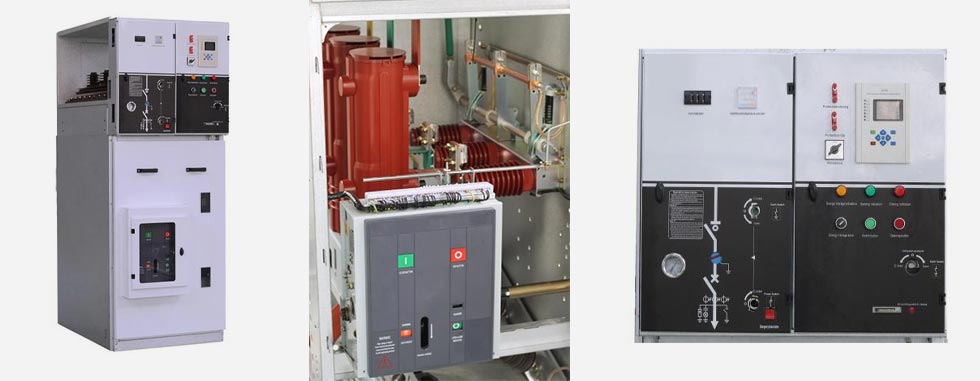

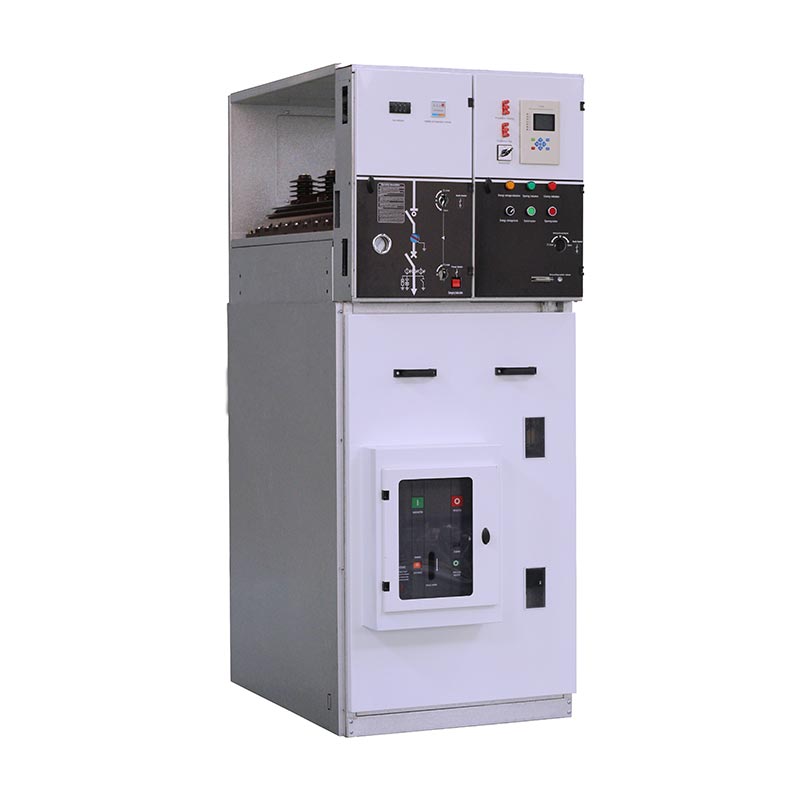

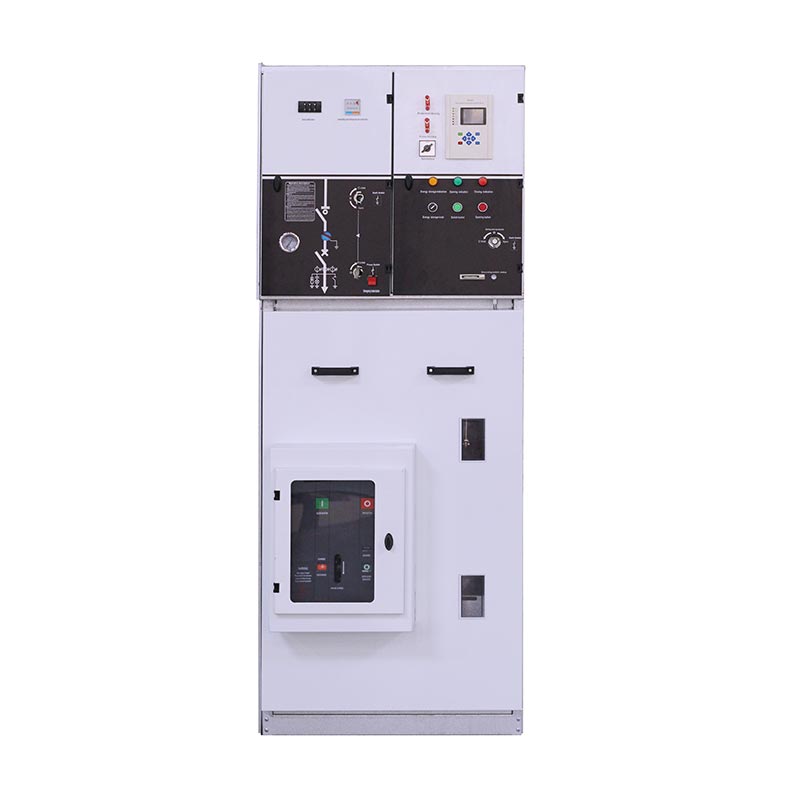

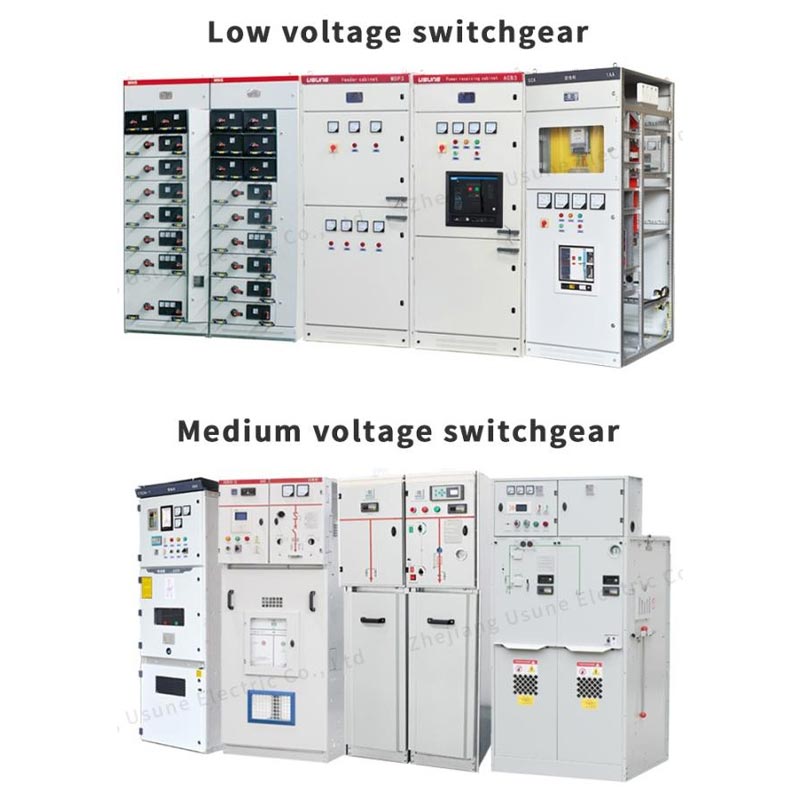

الوحدة الرئيسية الحلقية من سلسلة USUNE XGN15 المزودة بقاطع الدائرة عبارة عن مجموعة مفاتيح مدمجة وقابلة للتطوير ومغلفة بالمعدن مصممة لأتمتة توزيع الطاقة. تستخدم الخزانة بأكملها تكنولوجيا عزل الهواء، مما يحقق التوازن بين السلامة و الاكتناز, مما يجعلها مناسبة لمختلف سيناريوهات التثبيت في الأماكن الضيقة. هيكلها البسيط وتشغيلها المرن تقليل صعوبات البناء في الموقع والصيانة اللاحقة بشكل كبير، وتحسين توزيع الطاقة كفاءة التشغيل.
باعتبارها شركة مصنعة محترفة تتمتع بخبرة واسعة، تمتلك USUNE بحثًا وتطويرًا كاملاً وإنتاجًا و اختبار نظام. يتم تصنيع منتجات سلسلة XGN15 بشكل مستقل في مصنعها الخاص، مع كل خطوة من الخام المواد إلى المنتجات النهائية التي تلتزم بدقة بالمعايير الدولية لضمان جودة المنتج المتسقة والمستقرة.
المفتاح الرئيسي في هذه السلسلة، الوحدة الرئيسية الحلقية مع قاطع الدائرة، هو مفتاح تحميل SF6 بشكل مستقل تم تصنيعها بواسطة USUNE، وتقدم مزايا مثل عمر الخدمة الطويل والأداء المستقر وتكاليف الصيانة المنخفضة. ذلك يمكن أيضًا تجهيزها بقواطع دوائر مفرغة من أحدث طراز وفقًا لاحتياجات المستخدم، مما يزيد من تعزيز قدرة كسر المعدات ومستوى الحماية، والتكيف مع سيناريوهات توزيع الطاقة المختلفة.
يدعم المفتاح الرئيسي أوضاع التشغيل اليدوية والكهربائية للتكيف مع عمليات التشغيل المختلفة في الموقع المتطلبات. يمكن تجهيزه بأجهزة FTU وRTU، مما يلبي بشكل مثالي متطلبات "التحكم عن بعد الأربعة" (جهاز التحكم عن بعد التحكم، والتشوير عن بعد، والقياس عن بعد، والضبط عن بعد) لأتمتة توزيع الطاقة، وتحقيق ذلك المراقبة والإدارة الذكية لنظام توزيع الطاقة، ووضع الأساس له ذكي ترقية شبكة الكهرباء.
التطبيقات: دمج تكنولوجيا الاستشعار المتقدمة وأحدث مرحلات الحماية، يمكنه المراقبة بدقة حالة تشغيل المعدات في الوقت الحقيقي، والاستجابة بسرعة للظروف غير الطبيعية، وضمان سلامة الطاقة أنظمة ومعدات التوزيع. إن اعتماد نظام تجميع خفيف الوزن ومرن يقلل من النقل و صعوبات التثبيت، مع تسهيل الصيانة والتوسع في وقت لاحق، وتلبية القوة المتغيرة باستمرار احتياجات التوزيع للسوق.
الوحدة الرئيسية الحلقية مع قاطع الدائرة الكهربائية مناسبة لأنظمة الطاقة 50/60 هرتز، 12-36 كيلو فولت، وتستخدم على نطاق واسع في صناعي والشبكات الحلقية لكابلات الطاقة المدنية ومحطات إمداد الطاقة. كمعدات توزيع الطاقة المهنية المورد, قامت USUNE بتحسين تصميم المنتج، مما يجعله مناسبًا بشكل خاص للسيناريوهات التالية:
- توزيع الطاقة السكنية في المناطق الحضرية، والمحطات الفرعية الصغيرة، ومحطات التحويل، والمحطات الفرعية الجاهزة؛
- المؤسسات الصناعية والتعدين ومراكز التسوق والمطارات ومترو الأنفاق وغيرها من الأماكن العامة؛
- مجالات الطاقة الجديدة مثل توليد طاقة الرياح.
- المرافق العامة الرئيسية مثل المستشفيات والملاعب والسكك الحديدية والأنفاق.
في الصين، تم استخدام الوحدة الرئيسية الحلقية مع قاطع الدائرة الكهربائية على نطاق واسع في مختلف شبكات الطاقة الحضرية والريفية تجديد المشاريع، وتلقي الثناء المستمر من المستخدمين لأدائها المستقر والجودة الموثوقة.
- الارتفاع ≥1000 ملم
- درجة الحرارة المحيطة: 45 درجة مئوية ~ -35 درجة مئوية، الحد الأقصى لفرق درجة الحرارة ≥25 درجة مئوية
- متوسط الرطوبة النسبية اليومية لا يتجاوز 95%
- متوسط الرطوبة النسبية الشهرية لا يتجاوز 90%
- القدرة الزلزالية: الشدة الزلزالية لا تزيد عن 8 درجات
- لا يوجد اهتزازات وصدمات عنيفة، ولا حريق، أو تآكل كيميائي، أو مجال خطر الانفجار
| S/N | اسم | وحدة | قيمة | |||
| 1 | الجهد المقنن | كيلو فولت | 12 | 24 | 36 | |
| 2 | التصنيف الحالي | A | 630 | 630 | 630 | |
| 3 | تصنيف كسر حلقة مغلقة الحالية | A | 630 | 630 | 630 | |
| 4 | تصنيف على تحميل كسر الحالي | A | 630 | 630 | 630 | |
| 5 | تصنيف وقت قصير تحمل التيار | كا | 16 | 16 | 16 | |
| 6 | الذروة المقدرة تحمل التيار | كا | 40 | 40 | 40 | |
| 7 | تصنيف ماس كهربائى صنع الحالي | كا | 40 | 40 | 40 | |
| 8 | تردد الطاقة المقنن يتحمل الجهد | مرحلة إلى مرحلة ومن مرحلة إلى الأرض | كيلو فولت | 28 | 50 | 70 |
| 9 | عبر مسافة العزل | كيلو فولت | 32 | 60 | 80 | |
| 10 | تصنيف البرق تحمل الجهد | مرحلة إلى مرحلة ومن مرحلة إلى الأرض | كيلو فولت | 75 | 125 | 170 |
| 11 | عبر مسافة العزل | كيلو فولت | 85 | 145 | 195 | |
| 12 | تيار النقل المقدر | A | 630 | 630 | 630 | |
| 13 | التحمل الميكانيكي | مكتب خدمات المشاريع | م1 1000 | م1 1000 | م1 1000 | |
| 14 | التحمل الكهربائي | مكتب خدمات المشاريع | ه1 | ه1 | ه1 | |
| 15 | ضغط غاز SF6 (20 درجة مئوية) | حاجِز | 0.5 | 0.5 | 0.5 | |
| 16 | معدل التسرب السنوي | ≥% | 0.5 | 0.5 | 0.5 | |
| 17 | درجة الحماية الضميمة | IP3X | IP3X | IP3X | ||
| لا. | نوع المفاتيح الكهربائية | التكوين الاختياري | أبعاد العلبة (العرض × العمق × الارتفاع) مم | ||||||||||
| الكسارة | محول الصك الحالي | محول | تبديل التحميل | فاصل | مفتاح التأريض | الصمامات | بسبار الرئيسي | حماية التتابع | 12 | 24 | 36 | ||
| 1 | لوحة LBS الواردة/الصادرة | ◎ | ◎ | ◎ | 375 × 1000 × 1635.500 × 1000 × 1885 إلخ. | 375×1000×1635,500×1000×1885,600×1200×2000 إلخ. | 750×1400×2250,900×1600×2300 إلخ. | ||||||
| 2 | لوحة حماية المحولات | ◎ | ◎ | ◎ | ◎ | 375 × 1000 × 1635.500 × 1000 × 1885 إلخ. | 375×1000×1635,500×1000×1885,600×1200×2000 إلخ. | 750×1400×2250,900×1600×2300 إلخ. | |||||
| 3 | لوحة القياس | ◎ | ◎ | ◎ | 500 × 1000 × 1635 إلخ. | 750 × 1000 × 1635 إلخ. | 750 × 1400 × 2250 إلخ. | ||||||
| 4 | لوحة CB الصادرة | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 500 × 1000 × 1635،750 × 1000 × 1635 إلخ. | 750×1000×1885،800×1200×2200 إلخ. | 1000 × 1400 × 2250 إلخ. | |||
| 5 | CB الصادرة مع لوحة القياس | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 750 × 1000 × 1635 إلخ. | 750 × 1000 × 1885 إلخ. | 1000 × 1400 × 2250 إلخ. | ||
رطل الواردة
حماية ترافو
القياس
Cbog ث/.متر
سي بي المنتهية ولايته
يتم تشغيل وظيفة التبديل بشكل مستقل باستخدام رافعة أو محرك.
تفتح وظيفة المفتاح الأرضي بشكل مستقل وتغلق باستخدام رافعة التشغيل، وتكون طاقة التشغيل
يتم توفيره بواسطة زنبرك ضغط، والذي يتم تحريره لإغلاق أو فصل جهة الاتصال.
يتم تشغيل وظيفة التبديل بشكل مستقل بواسطة رافعة أو محرك، ويتم توفير طاقة التشغيل بواسطة أ
ربيع الضغط، الذي يتم تحريره لإغلاق جهة الاتصال. عملية فتح وإغلاق مستقلة مع زر
(0) أو
وحدة التعثر أو جهاز التعثر التحويلي.
تعمل وظيفة المفتاح الأرضي بشكل مستقل باستخدام ذراع التشغيل ويتم توفير طاقة التشغيل بواسطة أ
ربيع الضغط، الذي يتم تحريره لإغلاق أو فصل جهة الاتصال.
① غرفة بسبار
② المفتاح الرئيسي
③ غرفة الكابل
④ آلية التشغيل وآلية التشابك وغرفة التحكم في الضغط المنخفض
يمكن تقسيم خزانة المفاتيح الكهربائية بأكملها إلى وحدتين علوية وسفلية، بما في ذلك الوحدة العلوية للخزانة ال غرفة الحافلات ومفتاح التحميل وغرفة آلية التشغيل وغرفة الجهد المنخفض، ويتم فصل الوحدة السفلية عن الكابل غرفة. يمكن استبدال الوحدة العلوية بأكملها.
تم ترتيب غرفة بسبار في الجزء العلوي من الخزانة. في غرفة بسبار، يتم توصيل قضبان التوصيل الرئيسية معًا وتشغيلها عبر الصف بأكمله من المفاتيح الكهربائية.
تم تجهيز غرفة التبديل بمفتاح تحميل سداسي فلوريد الكبريت من نوع SFG. يتم تصنيع غلاف مفتاح التحميل من يتم صب راتنجات الإيبوكسي، ومملوءة بغاز سداسي فلوريد الكبريت (SF6) كوسيلة عازلة، ويتم توفير الغلاف مع حفرة المراقبة. يمكن تجهيز غرفة التبديل مع مقياس كثافة الغاز SF6 أو كثافة الغاز مع اتصال إنذار وفقًا لمتطلبات العملاء.
تحتوي خزانة تبديل التحميل على غرفة كابلات واسعة، والتي تستخدم بشكل أساسي لتوصيل الكابلات، بحيث تكون أحادية النواة أو يمكن توصيل الكابلات ثلاثية النواة باستخدام أبسط رأس كابل غير محمي، ويمكن أيضًا توفير مساحة كافية استيعاب مانعة الصواعق ومحول التيار والمفتاح الأرضي السفلي والمكونات الأخرى. وفقا للتصميم القياسي، ال يحتوي باب الخزانة على نافذة مراقبة وجهاز قفل أمان. لوحة سفلية لغرفة الكابلات مع غطاء مانع للتسرب و مشبك كابل ذو حجم مناسب مع دعامة دعم. يمكن إزالة اللوحة السفلية وإطار الباب لغرفة الكابلات تسهيل تركيب الكابل.
تعمل غرفة الآلية المتشابكة أيضًا بمثابة لوحة تحكم. تم تجهيز الغرفة ذات الجهد المنخفض بنابض آلية مزودة بمؤشر موضعي وجهاز تشابك ميكانيكي، ويمكن أيضًا تجهيزها بأجهزة مساعدة جهات الاتصال وملفات الرحلات وآليات الرحلات الطارئة وشاشات العرض الحية السعوية وأقفال المفاتيح وأجهزة التشغيل الكهربائية. في وفي الوقت نفسه، يمكن أيضًا تجهيز مساحة غرفة الضغط المنخفض بحلقات التحكم والعدادات والمرحلات الواقية، و تحتوي الخزانة بعرض 750 مم على غرفتين متطابقتين للضغط المنخفض لمزيد من الملحقات.
يتم استخدام خزانة الشبكة الحلقية المجهزة بقواطع الدائرة بشكل أساسي كمصدر طاقة رئيسي في الشبكة الحلقية نظام إمداد الطاقة، وخزانة الخط الوارد لمصدر الطاقة الاحتياطية، وخزانة القسم الأوسط لـ مزدوج نظام إمدادات الطاقة.
(1) قاطع الدائرة الكهربائية
(2) قاطع دائرة سداسي فلوريد الكبريت
(3) الآلية والتعشيق
(4) مفتاح التأريض
الجبهة ثابتة، مثبتة على الجانب/الجانب ثابتة
(1) من الأعلى إلى الأسفل، غرفة الأجهزة، غرفة الحافلات، غرفة تبديل الحمل (العزل)، غرفة قاطع الدائرة، الكابل
غرفة.
(2) يمكن تكوين جهاز CT وPT ومانع الصواعق ومفتاح التأريض وجهاز حماية التتابع وفقًا للمستخدم
الاحتياجات.
(3) يمكن تشابك قاطع الدائرة ومفتاح الحمل (العزل).
1. تشغيل المقبض: الوقوف أمام مجموعة المفاتيح الكهربائية، ارفع الجزء العلوي من المقبض وادفع للأمام، والآخر
يد تمسك بنهاية المقبض للتدوير.
2. تأكد من إغلاق باب الخزانة بشكل صحيح قبل إمداد الطاقة أو فصله عن الأرض.
3. يجب فحص مقياس ضغط المفتاح قبل تشغيله وإيقاف تشغيله.
1. تأكد من إغلاق باب الخزانة. أدخل المقبض في فتحة التشغيل العلوية وقم بتدويره عكس اتجاه عقارب الساعة 180 درجة حتى تسمع صوت فصل الفرامل. المؤشر المركزي للوحة في موضعه؛ الباب السفلي هو مغلق ومفتاح التأريض متوقف.
2. أدخل مقبض التشغيل في فتحة التشغيل السفلية وقم بتدويره في اتجاه عقارب الساعة 180 درجة حتى تسمع الإغلاق صوت؛ المؤشر المركزي للوحة في الموضع D؛ سيتم تشغيل المفتاح، ومن ثم يتم تشغيل مصدر الطاقة اكتمل.
1. قم بإيقاف التشغيل: أدخل مقبض التشغيل في فتحة التشغيل السفلية وقم بتدويره عكس اتجاه عقارب الساعة 180 درجة حتى تسمع ال صوت الفرامل المنفصل (زر الاستخدام المباشر إذا كان هناك زر)؛ وسط اللوحة في موضعه، ثم التبديل سوف يكون خارج.
2. تحقق مما إذا كان العرض المباشر خارجًا للتأكد من أن غرفة الكابلات محايدة كهربائيًا؛ أدخل التشغيل مقبض في فتحة التشغيل العلوية وقم بتدويرها في اتجاه عقارب الساعة 180 درجة حتى تسمع صوت الإغلاق؛ المؤشر المركزي لل اللوحة في موضعها والباب السفلي مفتوح؛ يتم إغلاق مفتاح التأريض ومن ثم انقطاع التيار الكهربائي العملية اكتمل.
عندما يتم تثبيت خزانة المفاتيح على اللوحة السفلية، يمكن تجريفها بواسطة الرافعة الشوكية. عندما لا يتم إصلاحه على أسفل لوحة، ينبغي رفع خزانة التبديل أو حملها ككل، ولكن ينبغي نقلها عموديا في أي حال الوقت ويجب عدم قلبه لتجنب تلف المكونات الموجودة في الخزانة. المفاتيح الكهربائية (حتى مع الخارجي التعبئة والتغليف) لا ينبغي أن يتم تخزينها في الخارج لفترة طويلة.
◇ الخزانة الحلقية لا تحتاج إلى صيانة لمدة ثلاث سنوات في الظروف العادية.
◇ آليات التشغيل ذات الزنبرك المفرد والزنبرك المزدوج لمفتاح التحميل لا تحتاج إلى صيانة ولا تحتاج إلى صيانة تتطلب أي تزييت.
◇ يجب فحص جهاز حماية التتابع وفقًا لمتطلبات الشركة المصنعة قبل وضعه العملية.
◇ تكون دورة صيانة خزانة الشبكة الحلقية بشكل عام مرة واحدة في السنة، مع إجراءات صيانة محددة يتم تنفيذها على النحو التالي:
(1) إحكام ربط جميع التوصيلات الكهربائية (الباص الرئيسي، المفاتيح، الكابلات، أجهزة القياس) وفقاً لما ورد في اللائحة
متطلبات تعليمات التثبيت.
(2) قم بتفريغ جميع المكونات (المفتاح الرئيسي، المفتاح المساعد، آلية الفصل، المحرك، إلخ) وسلوك المظهر
التفتيش.
(3) قم بإجراء عملية إغلاق/فتح واحدة على جميع المفاتيح، بما في ذلك المفتاح الأرضي.
(4) قم بتشغيل مصدر طاقة التحكم المساعد (لا تعطي إشارة التحكم عن بعد) لتسلسل كهربائي
العملية.
سيتم تسليم المستندات والمرفقات التالية إلى الخزانة عندما تغادر خزانة المفاتيح المصنع:
◇ شهادة المنتج المؤهل
◇ تعليمات استخدام المنتج
◇ بيانات التصميم الهندسي للمنتج
◇ ملحقات خزانة التبديل:
◇ تم تجهيز كل مجموعة تركيب بمقبض تشغيل مفتاح التحميل.
يجب على المستخدمين تقديم المعلومات التالية عند طلب المنتجات:
◇ مخطط توصيلات الدائرة الرئيسية والمتطلبات الفنية الخاصة
◇ خطة تركيب المفاتيح الكهربائية.
◇ مواصفات نموذج مكونات خزانة التبديل والحلقة المساعدة، والرسم التخطيطي لحلقة التحكم (إذا
ضروري)
◇ طلبات خاصة أخرى للحصول على معلومات كتابية.
المصنع، يمكننا أن نضمن أن سعرنا معقول وتنافسي.
عادة ما نقتبس في غضون 24 ساعة بعد تلقي استفسارك.
نعم، بالطبع، نحن نقبل تصنيع المعدات الأصلية.
المهلة الزمنية تعتمد على الكميات المطلوبة، عادة في غضون 15-20 يوما بعد استلام الدفع.
سيتم فحص جميع المنتجات بدءًا من الملحقات، وسيتم إجراء اختبارات روتينية قبل المغادرة مصنعنا.
التقط صورًا أو فيديو لمشاكل الجودة وأرسلها إلينا للتحقق والتأكيد، وسنقوم بإجراء ذلك حل مرضي لك خلال 1-3 أيام.
12 شهرا من تاريخ الشحن.
● نحن متخصصون في هذا المجال لأكثر من 14 عامًا، ولدينا فريق بحث وتطوير ذو خبرة جيدة يتولى التصميم
وأعمال التطوير لكل مشروع بناءً على متطلبات العميل الخاصة.
● لدينا إجراءات صارمة للغاية لمراقبة الجودة من المكونات إلى المنتجات النهائية.
● فترة إنتاج ثابتة خلال 15-20 يومًا.
● لدينا مجموعة كاملة من تقارير الاختبار للمنتجات.
● الحل خطوة واحدة المقدمة.
