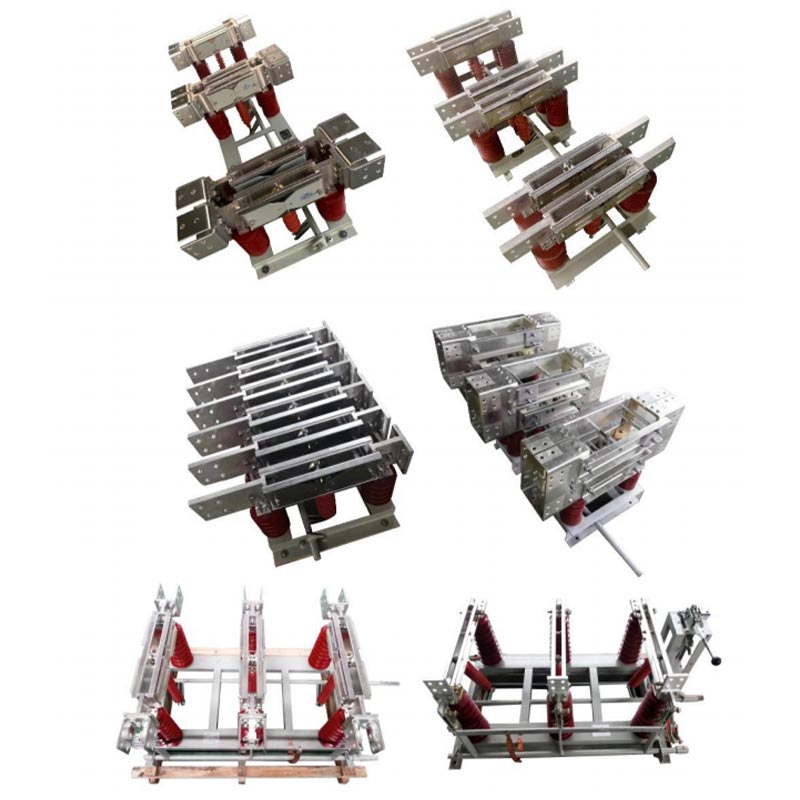

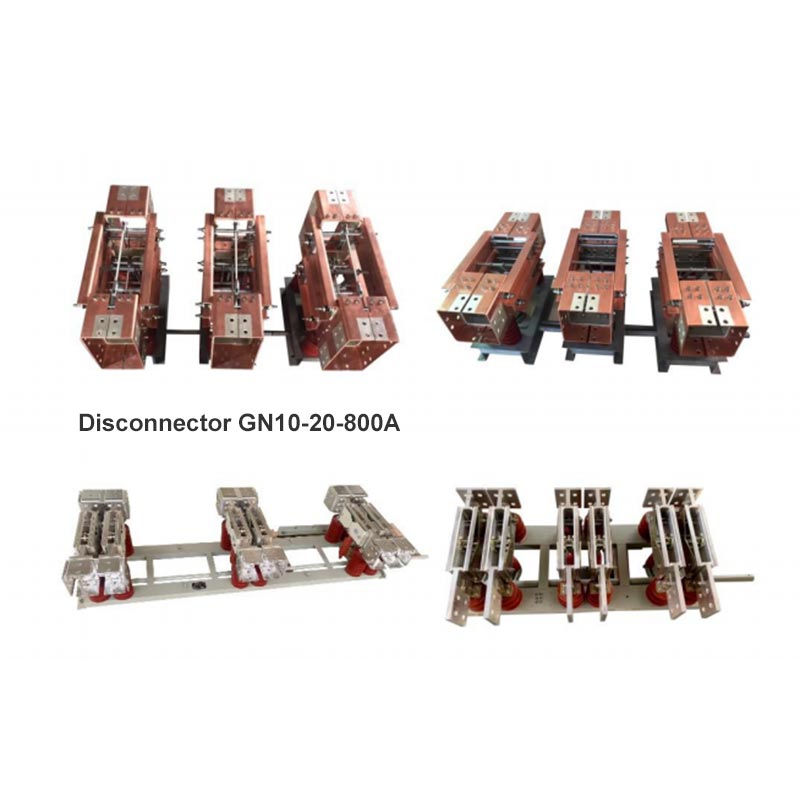

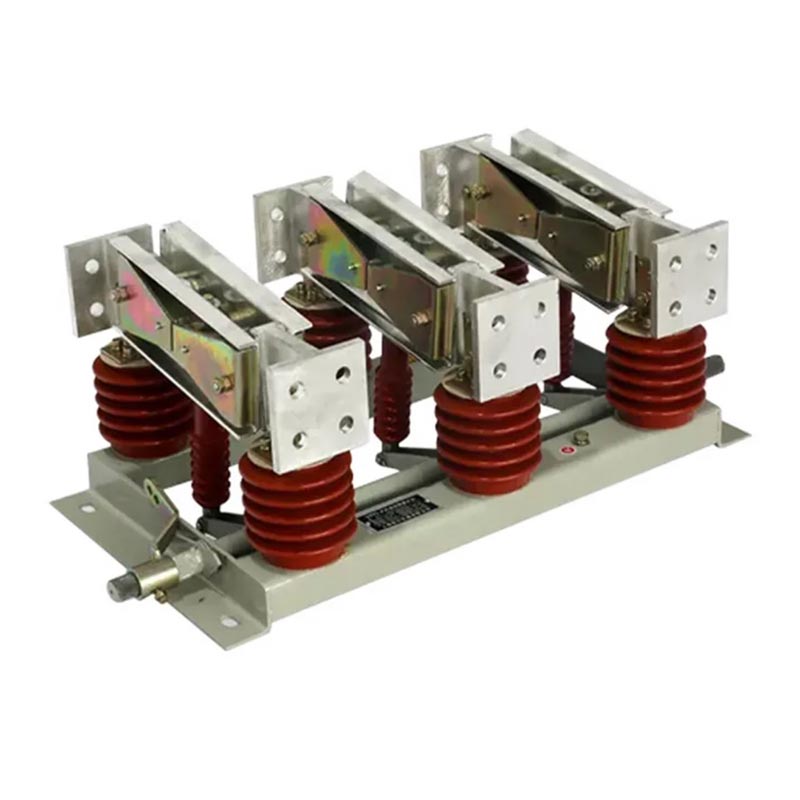

إن مفتاح عزل النوع الداخلي من سلسلة GN هو جهاز تحويل بدون تحميل مصمم خصيصًا للأماكن الداخلية أنظمة الجهد العالي. إنه يحقق فصل الطاقة المادية من خلال توفير فجوة عزل مرئية، مما يجعله جهاز أساسي للصيانة الآمنة للمعدات والأنظمة الكهربائية.
1. التصميم المعياري: يتكون من ثلاث وحدات مستقلة أحادية القطب، والتي يمكن دمجها بمرونة في ثلاثة أقطاب هيكل متكامل، قابل للتكيف مع سيناريوهات التثبيت المختلفة.
2. نظام الموصلية العالية التيار: يستخدم وصلات سبائك النحاس عالية القوة، مما يوفر توصيلية ممتازة والاستقرار الحراري، قادر على تحمل التشغيل طويل الأمد مع تيارات تصل إلى 10000 أمبير.
3. أداء عزل موثوق: مجهزة بعوازل عالية الجودة مضادة للتلوث، ومناسبة للفئة الثالثة و رابعا البيئات الملوثة.
4. مفتاح التأريض الاختياري: بعض الموديلات تدمج مفتاح التأريض، لتحقيق التأريض الآمن للعزل الدائرة وتعزيز السلامة التشغيلية.
| شفرة | معنى |
| G | فاصل |
| N | نوع داخلي |
| □ | الرقم التسلسلي للتصميم |
| 20 | الجهد المقنن (20 كيلو فولت) |
| D | مع مفتاح التأريض |
| W | نوع مضاد للتلوث |
| 8000 | التصنيف الحالي (8000A) |
| 80 | تصنيف تيار الصمود لفترة قصيرة (80 كيلو أمبير) |
كمورد محترف للمعدات الكهربائية ذات الجهد العالي، تلتزم Usune بشكل صارم بالمعايير الوطنية والصناعية معايير لضمان جودة المنتج وسلامته:
- GB 1985-2014 "مفاتيح فصل التيار المتردد عالية الجهد ومفاتيح التأريض"
- GB/T 11022-2011 "المتطلبات الفنية المشتركة لمعايير المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي"
- DL/T 486-2010 "شروط الطلب الفنية لمفاتيح فصل التيار المتردد ذات الجهد العالي ومفاتيح التأريض"
- DL/T 593-2006 "المتطلبات الفنية للمفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي"
- تقديرات الجهد: 12 كيلو فولت، 20 كيلو فولت، 35 كيلو فولت
- التصنيف الحالي: 2000A، 3150A، 4000A، 5000A، 6000A، 8000A، 9000A، 10000A
- تيار الصمود القصير المقدر: الحد الأقصى 80 كيلو أمبير
- حسب الوظيفة: غير مؤرض، مؤرض فردي، من خلال الجدار

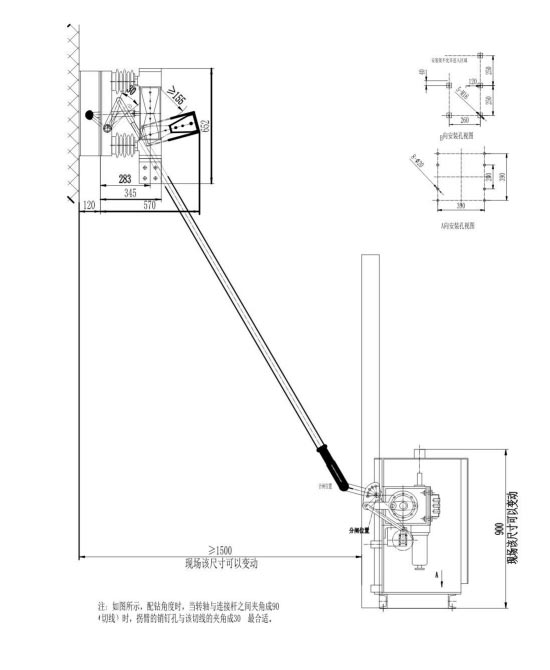

- حسب طريقة التشغيل: يدوي، كهربائي (اختياري)
يعتبر مفتاح العزل من النوع الداخلي مناسبًا للبيئات الصناعية القاسية ويتمتع بقدرة واسعة على التكيف:
1. درجة الحرارة المحيطة: -50 درجة مئوية ~ +50 درجة مئوية
2. الارتفاع: ≥2000m (يمكن تخصيص الارتفاع ≥2500m لتعزيز القدرة على التكيف)
3. ضغط الرياح: ≥700Pa (أي ما يعادل سرعة الرياح ≥34m/s)
4. الشدة الزلزالية: ≥8
5. سماكة التثليج: ≥20mm
6. مستوى التلوث: الدرجة الثالثة، الرابعة
7. بيئة التركيب: لا توجد مخاطر قابلة للاشتعال أو الانفجار، ولا يوجد تآكل كيميائي، ولا يوجد اهتزاز شديد
الحالة: احتاج مصنع كبير للصلب في شرق الصين إلى تجهيز نظام مخرج المولد بقدرة 20 كيلو فولت بعزل التيار العالي المعدات. كانت بيئة المصنع قاسية (غبار عالي، تلوث من الدرجة الرابعة) وكانت متطلبات التيار عالية (8000A)، ووضع متطلبات صارمة على موثوقية المعدات. في النهاية، اختار المصنع Usune مفتاح الفصل GN□-20DW/8000-80. كانت الأسباب الأساسية هي تصميمها المقاوم للتلوث، والقدرة على التكيف مع الفئة الرابعة بيئات التلوث، تيار مقنن 8000 أمبير يتوافق مع حمل خرج المولد، ومفتاح التأريض المتكامل ضمان سلامة الصيانة. منذ تشغيلها في عام 2023، عملت المعدات بثبات لأكثر من عامين، توفير عزل موثوق أثناء الصيانة الشهرية، مما يزيل خطر حدوث صدمة كهربائية. ال لا تظهر العوازل المقاومة للتلوث أي علامات تقادم أو تفريغ واضحة، مما يقلل بشكل كبير من الصيانة التردد والتكاليف، مما يثبت أن مفتاح فصل سلسلة Usune GN هو الخيار الأمثل للخدمة الشاقة أنظمة الطاقة الصناعية.
A1: مفتاح الفصل هو جهاز تبديل بدون تحميل بدون إمكانية إطفاء القوس الكهربائي؛ يتم استخدامه فقط ل اعزل الدائرة بعد أن يفصل قاطع الدائرة الحمل. يمكن لمفتاح التحميل فصل حمل معين الحالي. يوفر مفتاح الفصل من سلسلة GN فجوة عزل مرئية، مما يضمن السلامة المطلقة أثناء التشغيل صيانة.
ج2: نعم. النموذج القياسي مناسب للارتفاعات ≥2000m. بالنسبة للارتفاعات ≥2500 متر، يمكن لـ Usune تعزيز العزل و الأداء الميكانيكي وفقًا لاحتياجات المستخدم لضمان التشغيل المستقر للمعدات.
ج3: الصيانة الدورية تشمل: (1) فحص العوازل للتأكد من عدم وجود تشققات وعلامات التفريغ؛ (2) اختبار ضغط الاتصال ودرجة الحرارة (≥70 درجة مئوية عند التيار المقنن)؛ (3) التحقق من سلامة مفتاح التأريض وجهاز التعشيق؛ (4) تشحيم آلية التشغيل بانتظام. الصيانة المناسبة يمكن أن تضمن عمر خدمة يصل إلى 20-30 سنة.
يجمع مفتاح عزل النوع الداخلي من سلسلة Usune GN بين التكنولوجيا المتقدمة والأداء الموثوق والواسع القدرة على التكيف، مما يجعلها المنتج المفضل لمحطات الطاقة الكبيرة، ومصانع الصلب، وأنظمة الطاقة الصناعية. كما شركة رائدة في مجال الصناعة الكهربائية ذات الجهد العالي في الصين، Zhejiang Usune Electric Co., Ltd.، تعتمد على يوفر فريق البحث والتطوير المحترف ونظام مراقبة الجودة الصارم وتجربة المشروع الغنية للمستخدمين منتجات عالية الجودة وحلول مخصصة. سواء للمشاريع الجديدة أو ترقيات المعدات، فإنه يمكن أن توفر آمنة، حماية مستقرة وفعالة لعزل الطاقة.
