المفتاح فصل 220 كيلو فولتهو جهاز عزل خارجي عالي الجهد مصمم لمحطات نقل الطاقة 220 كيلو فولت تيار متردد. يتم استخدامه بشكل أساسي لعزل الدوائر الكهربائية، وتوفير نقطة فصل آمنة مرئية، وضمان عمليات الصيانة الآمنة للمعدات ذات الجهد العالي.
باعتبارنا مصنعًا محترفًا لمعدات المحطات الفرعية ذات الجهد العالي في الصين، فإننا نقدم حلول فصل 220kV موثوقة تتميز بأداء كهربائي مستقر، وقدرة قوية على التكيف في الهواء الطلق، والتوافق مع المعايير الدولية. تم تصميم المنتج وفقًا لمتطلبات IEC 62271-102 ويتم تطبيقه على نطاق واسع في أنظمة نقل وتوزيع الطاقة.
أثناء التشغيل العادي،مفتاح فصل 220 كيلو فولتيحمل التيار المقنن بشكل مستمر. عندما تكون الصيانة مطلوبة، فإنها تخلق فجوة عزل واضحة ومرئية بعد الفتح، مما يسمح للمشغلين بفحص وإصلاح المعدات الكهربائية بشكل آمن.
تم تصميم مفتاح الفصل لعمليات تبديل التيار بدون تحميل ويعمل جنبًا إلى جنب مع قواطع الدائرة ومفاتيح التأريض لتحسين سلامة تشغيل المحطات الفرعية.

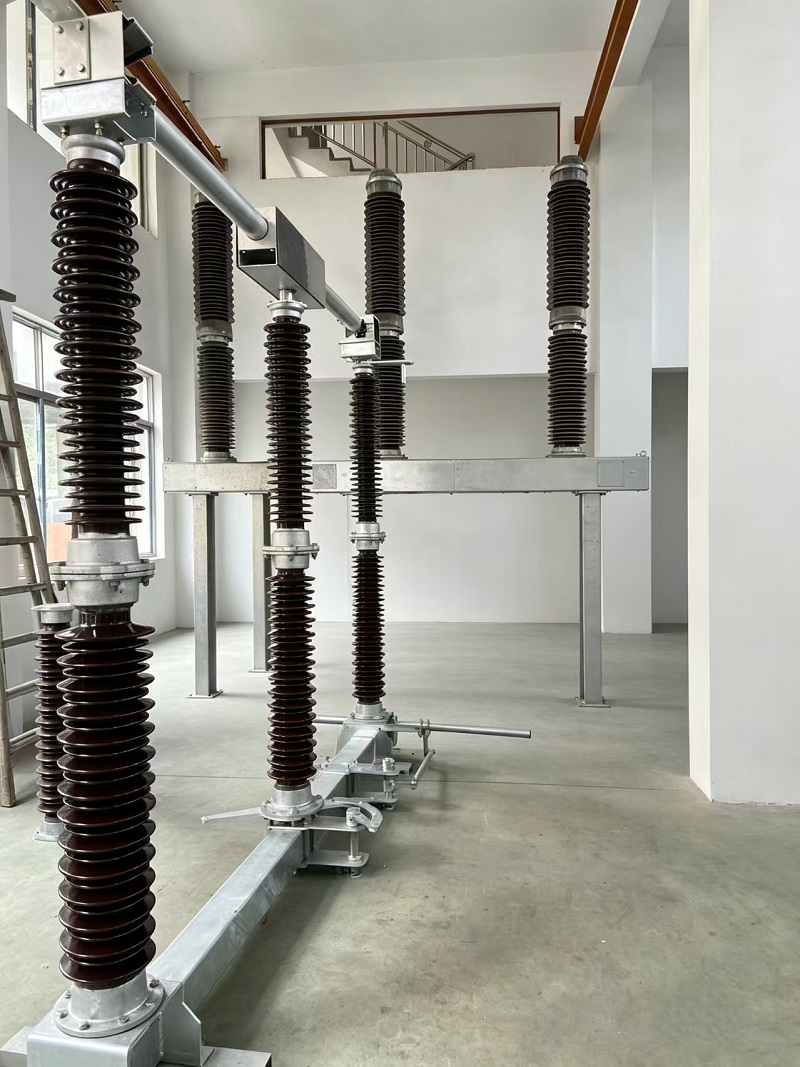

يتكون جهاز الفصل الكامل بقدرة 220 كيلو فولت من هيكل رئيسي ثلاثي الطور، وعوازل داعمة، ونظام موصل، وإطار قاعدة فولاذي، وآلية تشغيل تعمل بمحرك. تم تحسين كل مكون للتشغيل الخارجي طويل الأمد في ظل ظروف الجهد العالي.
يتم تصنيع الاتصالات الموصلة باستخدام مواد سبائك النحاس المطلية بالفضة عالية الكثافة. يقلل هذا التصميم بشكل فعال من مقاومة التلامس، ويقلل من ارتفاع درجة الحرارة أثناء التشغيل المستمر، ويحسن التوصيل الكهربائي وموثوقية الخدمة.
يتم تصنيع العوازل الداعمة من بورسلين الألومينا عالي الجودة أو مواد مطاط السيليكون المركبة الاختيارية. يوفر هيكل العزل قوة كهربائية ممتازة ومقاومة بيئية، مما يضمن التشغيل المستقر في المحطات الفرعية الخارجية.
يعتمد الإطار الأساسي هيكلًا فولاذيًا مجلفنًا بالغمس الساخن مع مقاومة قوية للتآكل. إنها مناسبة للتركيب الخارجي على المدى الطويل وتساعد في الحفاظ على القوة الميكانيكية في ظل الظروف الجوية المختلفة.
تم تجهيز مفتاح الفصل الخارجي بقدرة 220 كيلو فولت بآلية تشغيل تعمل بمحرك، في حين يتوفر التشغيل اليدوي للطوارئ أيضًا. تم تصميم صندوق الآلية بتصنيف حماية IP54 لتحسين الحماية ضد دخول الغبار والماء.
تشتمل آلية التشغيل على جهات اتصال مساعدة توفر إشارات ردود فعل للموقع لأنظمة المراقبة عن بعد. يتيح ذلك للمشغلين التحقق من حالة التبديل بكفاءة في المحطات الفرعية الحديثة.
يمكن دمج مفتاح الفصل مع قواطع الدائرة ومفاتيح التأريض لمنع العمليات غير الصحيحة. يضمن نظام الأمان المتشابك ما يلي:
| نوع المنتج | مفتاح فصل الجهد العالي في الهواء الطلق |
| الجهد المقنن | 252 كيلو فولت |
| التردد المقدر | 50 هرتز |
| تصنيف التيار المستمر | 1250 أمبير / 2000 أمبير / 2500 أمبير |
| تيار الصمود لفترة قصيرة (3s) | 40 كيلو أمبير / 50 كيلو أمبير |
| ذروة تحمل التيار | 100 كيلو أمبير / 125 كيلو أمبير |
| طريقة التشغيل | تشغيل بمحرك مع تشغيل يدوي للطوارئ |
| حماية صندوق الآلية | IP54 |
| المعيار المطبق | إيك 62271-102 |
يتم استخدام مفتاح الفصل 220 كيلو فولت على نطاق واسع في أنظمة نقل الطاقة ذات الجهد العالي، بما في ذلك:
مع أداء العزل الموثوق به والقدرة على التكيف البيئي القوي، فإن هذه المعدات تدعم التشغيل الآمن والمستقر لأنظمة الطاقة الحديثة.
تم تصميم جهاز الفصل بجهد 220 كيلو فولت للتركيب الخارجي ويمكن أن يعمل بشكل موثوق في ظل ظروف بيئية مختلفة.
يمكن تخصيص المنتج وفقًا لمتطلبات المشروع المختلفة، بما في ذلك حلول العزل وآليات التشغيل وميزات التكيف البيئي.
باعتبارنا مصنعًا صينيًا ذو خبرة في تصنيع معدات المحطات الفرعية ذات الجهد العالي، فإننا نركز على توفير حلول نقل الطاقة الموثوقة والمخصصة. يجمع مفتاح الفصل 220 كيلو فولت الخاص بنا بين التصميم الهيكلي المتقدم والمواد المتينة ومراقبة الجودة الصارمة لتلبية المتطلبات الصعبة لأنظمة الطاقة الحديثة.
مع الامتثال لمعايير IEC، وخيارات التكوين المرنة، والدعم الفني الاحترافي، يوفر جهاز الفصل 220 كيلو فولت الخاص بنا حلاً يمكن الاعتماد عليه للعزل الآمن والتشغيل الفعال للمحطات الفرعية ذات الجهد العالي.
