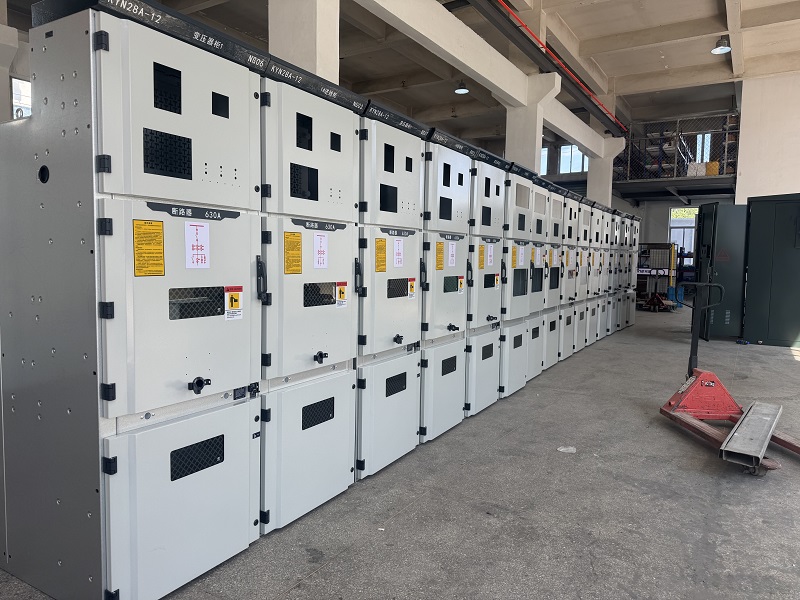

KYN28-12 مجموعة المفاتيح الكهربائية ذات العرض الضيق 550 ممعبارة عن مجموعة مفاتيح داخلية مدمجة ذات جهد متوسط وقابلة للسحب ومغطاة بالمعدن ومصممة لأنظمة توزيع الطاقة بقدرة 10 كيلو فولت. بفضل عرض الخزانة الأمثل الذي يبلغ 550 مم فقط، توفر مجموعة المفاتيح الكهربائية الموفرة للمساحة حلاً مثاليًا للمحطات الفرعية والمرافق الصناعية ومشاريع توزيع الطاقة في حاويات حيث تكون مساحة التثبيت محدودة.
تعمل مجموعة المفاتيح الكهربائية KYN28-12 عند 12 كيلو فولت / 50 هرتز أو 60 هرتز، وتجمع بين التصميم المدمج والأداء الكهربائي الموثوق. يحافظ هيكل الخزانة على خلوص عزل كافٍ وقوة ميكانيكية وسلامة تشغيلية مع الامتثال لمعايير IEC الدولية.
غالبًا ما تتطلب المفاتيح الكهربائية التقليدية ذات الجهد المتوسط مناطق تركيب كبيرة. تتبنى مجموعة المفاتيح الكهربائية بعرض 550 مم KYN28-12 هيكل خزانة ضيق محسّن، مما يقلل بشكل كبير من أثر نظام توزيع الطاقة الكامل.
هذا التصميم المدمج يجعله مناسبًا بشكل خاص لـ:
تعتمد مجموعة المفاتيح الكهربائية الداخلية KYN28-12 هيكلًا مدرعًا مكسوًا بالمعدن بالكامل مع مقصورات وظيفية مستقلة، بما في ذلك:
يفصل التصميم المجزأ بشكل فعال بين الأقسام الكهربائية المختلفة، مما يحسن سلامة التشغيل وسهولة الصيانة والقدرة على عزل الأخطاء.
تدعم مجموعة المفاتيح الكهربائية KYN28-12 مقاس 550 مم التثبيت القياسيقواطع كهربائية VS1ومختلف مكونات الجهد المتوسط، بما في ذلك:
يتيح تكوينه القياسي التكامل المرن في أنظمة توزيع الجهد المتوسط المختلفة ويبسط عملية الصيانة واستبدال المكونات.
تم تجهيز مجموعة المفاتيح الكهربائية المكسوة بالمعدن KYN28-12 بنظام تشابك ميكانيكي وكهربائي، بما في ذلك أقفال أمان خماسية الوقاية، لمنع التشغيل غير الصحيح أثناء تشغيل المعدات وصيانتها.
تساعد الوظائف المتشابكة على منع:
تم تصميم جميع مسافات العزل الكهربائي ومسافات الزحف وأداء العزل العام لمجموعة المفاتيح الكهربائية KYN28-12 وفقًا للمتطلبات الدولية للمفاتيح الكهربائية ذات الجهد المتوسط.
يتوافق المنتج مع:
وهذا يجعل KYN28-12 مناسبًا لمشاريع توزيع الطاقة ذات الجهد المتوسط العالمية التي تتطلب معدات كهربائية موثوقة وموحدة.
| غرض | مواصفة |
|---|---|
| نوع المنتج | المفاتيح الكهربائية الداخلية القابلة للسحب المغطاة بالمعدن |
| الجهد المقنن | 12 كيلو فولت |
| تكرار | 50 هرتز / 60 هرتز |
| عرض الخزانة | 550 ملم |
| بناء | نوع مكسو بالمعدن، مجزأ، قابل للسحب |
| المعيار المطبق | إيك 62271-1 / إيك 62271-100 |
| المكون الرئيسي | قواطع دوائر فراغية قابلة للسحب 12 كيلو فولت |
نظرًا لهيكلها المدمج ومستوى الأمان العالي والأداء الكهربائي الموثوق به، يتم استخدام المفاتيح الكهربائية KYN28-12 مقاس 550 مم على نطاق واسع في:
توفر مجموعة المفاتيح الكهربائية الداخلية المكسوة بالمعدن KYN28-12 (بعرض 550 مم) توازنًا فعالاً بين التركيب المدمج والسلامة الكهربائية والامتثال للمعايير الدولية. يساعد تصميمه الضيق العرض العملاء على تقليل متطلبات مساحة المحطات الفرعية دون المساس بموثوقية النظام.
بالنسبة لمشاريع توزيع الطاقة ذات الجهد المتوسط التي تتطلب حلولًا آمنة ومرنة وموفرة للمساحة، تعد مجموعة المفاتيح الكهربائية القابلة للسحب KYN28-12 خيارًا مثاليًا للتطبيقات الصناعية والمرافق الحديثة.
