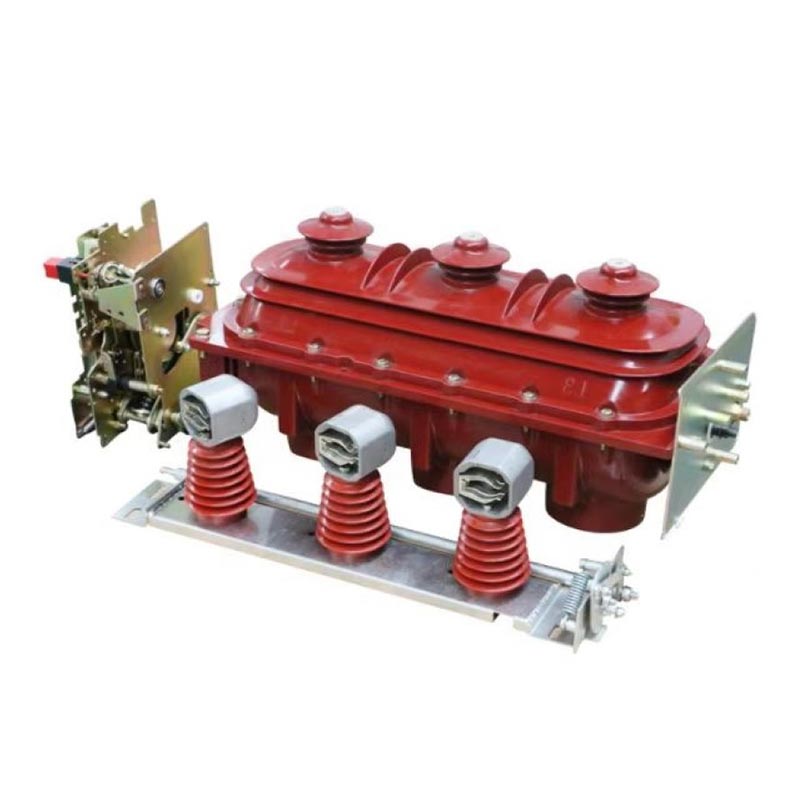

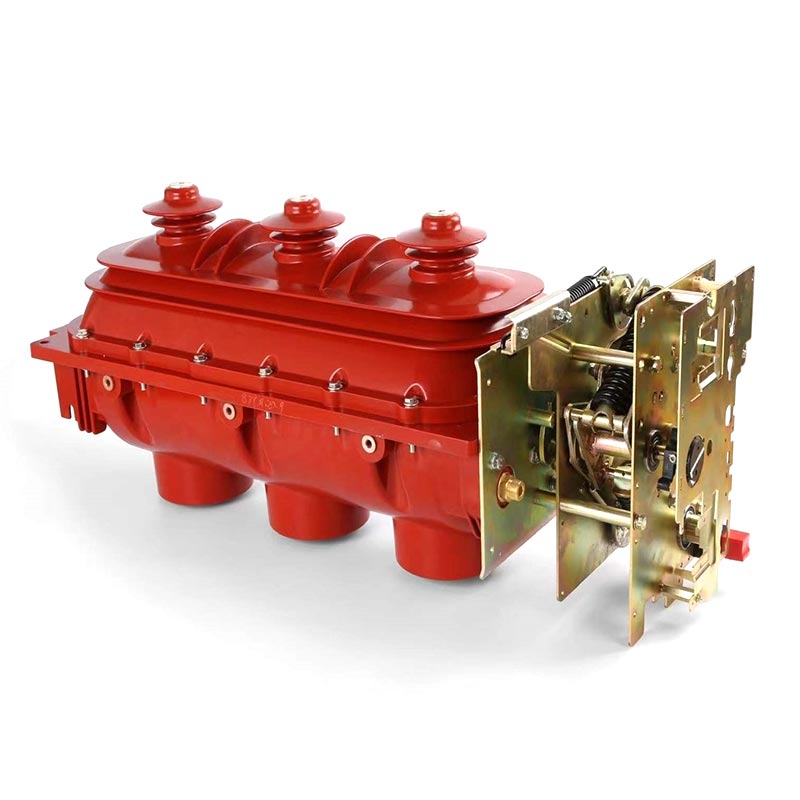

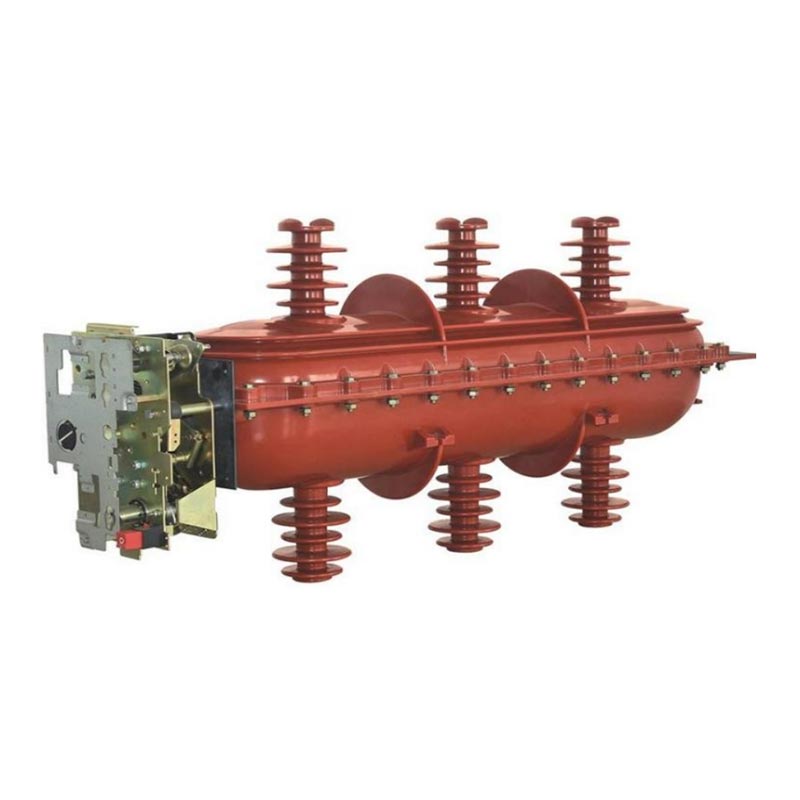

يعد مفتاح فصل الحمل الداخلي Usune FLN36-40.5 مكونًا كهربائيًا أساسيًا عالي الجهد تم تطويره بشكل مستقل وتم تصنيعها بواسطة شركة Zhejiang Usune Electric. إنه مصمم خصيصًا لتوفير الطاقة الآمنة والفعالة احتياجات التوزيع لسيناريوهات الجهد المقنن 35 كيلو فولت، وهي قطعة أساسية من المعدات في توزيع الطاقة الحديثة تلعب الأنظمة، المناسبة بشكل خاص للشبكات الحلقية وأنظمة إمداد الطاقة ثنائية الشعاع، دورًا حيويًا في ضمان نقل وتوزيع الطاقة مستقرة وآمنة. يمكن لهذا المنتج تشغيل وإيقاف تيارات التحميل بشكل مستقل والتيارات الزائدة، أو يمكن دمجها على التوالي مع فتيل يحد من التيار ليحل محل قاطع الدائرة. يتولى مفتاح التحميل تبديل تيارات الحمل المختلفة، بينما يتولى المصهر المحدد للتيار عملية الكسر من التيارات الزائدة الثقيلة وتيارات الدائرة القصيرة، مما يحقق حماية متعددة المستويات لنظام الطاقة. لها الهيكل المدمج، التركيب السهل، والتشغيل بدون صيانة يجعله منتجًا مثاليًا لشبكة الطاقة الحضرية الترقيات وتحسين توزيع الطاقة الصناعية.
يعتمد مفتاح كسر الحمل الداخلي على هيكل اتصال متحرك مزدوج الفاصل وثلاثة أوضاع ومجهز بـ غرفة إطفاء قوسية ذات ثلاثة مواضع (مفتوحة - قريبة - أرضية)، مما يضمن التبديل السلس في ظل عمليات تشغيل مختلفة الظروف وتحسين استقرار النظام. يوفر التصميم الشامل للتركيب ثلاثي المراحل تزامنًا جيدًا، مكونات أقل، وسهولة التشغيل والتركيب، مما يقلل من صعوبة البناء في الموقع صيانة.
يستخدم المفتاح غلافًا مصبوبًا من راتنجات الإيبوكسي العلوية والسفلية للتجميع المحكم. الدائرة الرئيسية والتأريض يتم وضع جميع أنظمة الدوائر داخل الغلاف، مما يعزل البيئة الخارجية بشكل فعال ويمنع الغبار وتآكل الرطوبة. قوة العزل العالية لنقاط الكسر ومسافة الزحف الكبيرة، بالإضافة إلى يعمل التدريع المعادل للجهد في المحطات الصادرة على تعزيز موثوقية العزل وتلبية المتطلبات الصارمة لأنظمة توزيع الطاقة ذات الجهد العالي.
أداء أمان ممتاز. في حالة وجود خلل في الانحناء الداخلي، ضعف الهيكل الخلفي للغلاف الخارجي سوف ينفجر، وسيفتح صمام تخفيف الضغط الموجود أعلى الخزانة، مما يؤدي إلى طرد تدفق الهواء الزائد الضغط خارج الخزانة، مما يمنع تلف المعدات ومخاطر السلامة الشخصية. مزود بقفل تعشيق خماسي وظيفة، فإنه يلغي بشكل أساسي سوء التشغيل، وضمان سلامة المشغلين والمعدات.
يدعم مفتاح فصل الحمل الداخلي كلا من أوضاع التشغيل اليدوية والكهربائية، ويتكيف بمرونة مع الموقع المتطلبات، وتوفير الراحة والموثوقية. إنها تعتمد تصميمًا لا يحتاج إلى صيانة، مع وصلة كهربائية طويلة العمر الميكانيكي، مما يقلل من تكاليف الصيانة اللاحقة. تم تصنيع مجموعة المفاتيح الكهربائية بالكامل من الألومنيوم والزنك لوحة، تقدم مقاومة للتآكل وقوة ميكانيكية عالية، ومناسبة لمختلف ظروف العمل في الأماكن المغلقة.
1. سلامة العزل العالية: استخدام تصميم عزل أساسي عالي الجهد مع هامش مرتفع وIP33 تصنيف الحماية، فهو يعزز مستوى أمان العزل في حجرة التشغيل الأمامية بشكل فعال حماية السلامة الشخصية للمشغلين.
2. قابلية تطبيق واسعة: مناسبة للسيناريوهات المدمجة والمصغرة والتي يتم تشغيلها بشكل متكرر، وتستخدم على نطاق واسع في المناطق الحضرية شبكات الطاقة، وتوزيع الطاقة الصناعية والتجارية، والاتصال بشبكة الطاقة الجديدة، لتلبية الاحتياجات المتنوعة في سيناريوهات مختلفة.
3. التصميم المتكامل: تصميم مفتاح مدمج، دمج مفتاح العزل ووظائف التأريض، تقليل إشغال مساحة المعدات وتسهيل تكامل نظام توزيع الطاقة.
4. الموثوقية العالية: يستخدم مفتاح تحميل SF6 عالي الموثوقية. ضغط غاز SF6 منخفض، والتشغيل موثوق، و يمكن أن يصل عمر الاحتفاظ بالغاز إلى 20 عامًا، مما يلغي الحاجة إلى تجديد الغاز بشكل متكرر وضمان ذلك عملية مستقرة على المدى الطويل.
| لا. | غرض | وحدة | المعلمة |
| 1 | الجهد المقنن | كيلو فولت | 40.5 |
| 2 | التصنيف الحالي | A | 630 |
| 3 | التردد المقدر | هرتز | 50/60 |
| 4 | تردد الطاقة يتحمل الجهد | كيلو فولت | 95/110 |
| 5 | دفعة البرق تحمل الجهد | كيلو فولت | 185/215 |
| 6 | تصنيف كسر التيار القصير (الذروة) | كا | 50 |
| 7 | تصنيف كسر حلقة مغلقة الحالية | A | 630 |
| 8 | تصنيف الحمل النشط كسر الحالي | A | 630 |
| 9 | تصنيف النقل الحالي | A | 1000 |
| 10 | تصنيف ماس كهربائى تحمل التيار | كا | 20 |
| 11 | مقاومة الدائرة الرئيسية | μΩ | 85 |
| 12 | التحمل الميكانيكي | مرات | 2000 |
| 13 | معدل تسرب الغاز السنوي | % | .10.1 |
يستخدم مفتاح فصل الحمل الداخلي غاز SF6 كوسيط إطفاء القوس، والذي يتميز بإطفاء القوس بشكل ممتاز وأداء العزل. عندما ينقطع التيار الكهربائي عن المفتاح، يتم إنشاء قوس على الفور عند فصله الاتصالات المتحركة والثابتة. مدفوعًا بالمجال المغناطيسي للمغناطيس الدائم، يتحرك القوس بسرعة و يتم تطويله، بينما يتم تأينه وتبريده بشكل مستمر بواسطة غاز SF6، وينطفئ في النهاية عند التيار يتجاوز الصفر، مما يحقق انقطاعًا آمنًا وسريعًا للتيار.
توفر مسافة نقطة الاستراحة المزدوجة مستويات عالية من العزل والعزل. استخدام المغناطيس الدائم مبدأ القوس الدوار، يتميز باستهلاك طاقة تشغيل منخفض، وقدرة قوية على إطفاء القوس، و الحد الأدنى من تآكل التلامس، مما يطيل العمر الكهربائي للمفتاح بشكل فعال.
لضمان التشغيل المستقر للمنتج، يجب استيفاء الشروط التالية للتثبيت والاستخدام:
1. الارتفاع: لا يتجاوز 1000 متر (يجب تحديد متطلبات خاصة عند الطلب)؛
2. درجة الحرارة المحيطة: -25 درجة مئوية إلى +40 درجة مئوية؛
3. الرطوبة النسبية: المتوسط اليومي ≥95%، المتوسط الشهري ≥90%؛
4. الشدة الزلزالية: لا تتجاوز الفئة (ب).
5. الهواء المحيط خالي من التلوث الشديد مثل الغبار والدخان والمواد الكيميائية المسببة للتآكل والغازات القابلة للاشتعال والبنزين و
رذاذ الملح.
كمصنع محترف للمعدات الكهربائية ذات الجهد العالي في الصين، قدمت Yu Shun Electric FLN36-40.5 مفاتيح فصل الأحمال الداخلية لمشروع ترقية شبكة الطاقة الحضرية واسع النطاق في شرق الصين. المشروع المعني خطوط توزيع جهد 35 كيلوفولت في ثماني مناطق حضرية، تغطي المناطق السكنية والمراكز التجارية والمجمعات الصناعية. مع متطلبات عالية للغاية لاستقرار وسلامة إمدادات الطاقة.
قبل الترقية، كانت المفاتيح الكهربائية الحالية تعاني من ضعف العزل والصيانة المتكررة وانخفاض السلامة، الفشل في تلبية احتياجات تطوير شبكة الكهرباء في المناطق الحضرية. بعد اختيار هذا المنتج، تم تحقيق المشروع ثلاثة تحسينات رئيسية: أولاً، يقلل التصميم المتشابك الخماسي الحماية وإطفاء القوس من سوء التشغيل و أخطاء القوس، وتحسين سلامة النظام؛ ثانيًا، يقلل التصميم الخالي من الصيانة من وقت الصيانة الشهرية بنسبة 80%، خفض تكاليف التشغيل والصيانة؛ وثالثًا، يتكيف الهيكل المدمج مع مساحة التثبيت الداخلية من المحطات الفرعية الحضرية، وتسهيل تكامل نظام توزيع الطاقة. لم يواجه المنتج أي فشل خلال أكثر من عامين من التشغيل، مما يضمن إمدادات طاقة مستقرة لأكثر من 500000 ساكن وأكثر من 300 شركة، الحصول على تقدير كبير من صاحب المشروع وقسم إمدادات الطاقة المحلية. Usune Electric، كمورد، قدمت خدمات شاملة لما بعد البيع بما في ذلك إرشادات التثبيت في الموقع والتدريب الفني.
A1: المنتج يعتمد تصميمًا خاليًا من الصيانة مع عمر كهربائي وميكانيكي طويل. غاز SF6 يمكن أن تصل مدة الاحتفاظ إلى 20 عامًا. في ظل ظروف الاستخدام العادية، لا يلزم إجراء صيانة دورية؛ الدورية فقط يلزم إجراء فحوصات على غلاف المعدات وآلية التشغيل وضغط الغاز (إذا لزم الأمر). جميع منتجات يوسون تخضع لاختبارات جودة صارمة قبل مغادرة المصنع لضمان عمر المنتج وموثوقيته.
ج 2: الفرق الأساسي هو أن مفاتيح كسر الحمل تستخدم بشكل أساسي لتشغيل وإيقاف تيارات التحميل والحمل الزائد التيارات، في حين أن قواطع الدائرة التقليدية يمكن أن تقطع أيضًا تيارات الدائرة القصيرة. هذا المنتج، بالاشتراك مع فتيل الحد الحالي في السلسلة، يمكن أن يحل محل قاطع الدائرة: مفتاح فصل الحمل هو المسؤول لتشغيل وإيقاف تيارات الحمل المختلفة، بينما يتعامل المصهر الذي يحد من التيار مع الحمل الزائد الثقيل و انقطاع التيار ماس كهربائى. إنها مناسبة للشبكات الحلقية 35 كيلو فولت وأنظمة إمداد الطاقة ثنائية الشعاع (مثل مثل فروع شبكة الكهرباء الحضرية، وغرف التوزيع الصناعية والتجارية، وما إلى ذلك)، مما يقلل من تكاليف المعدات في حين ضمان سلامة النظام. كمصنع محترف في الصين، يمكن لشركة Yushun Electric تقديم التقنية الاحترافية التوجيه لمساعدة العملاء في اختيار الحلول المناسبة.
