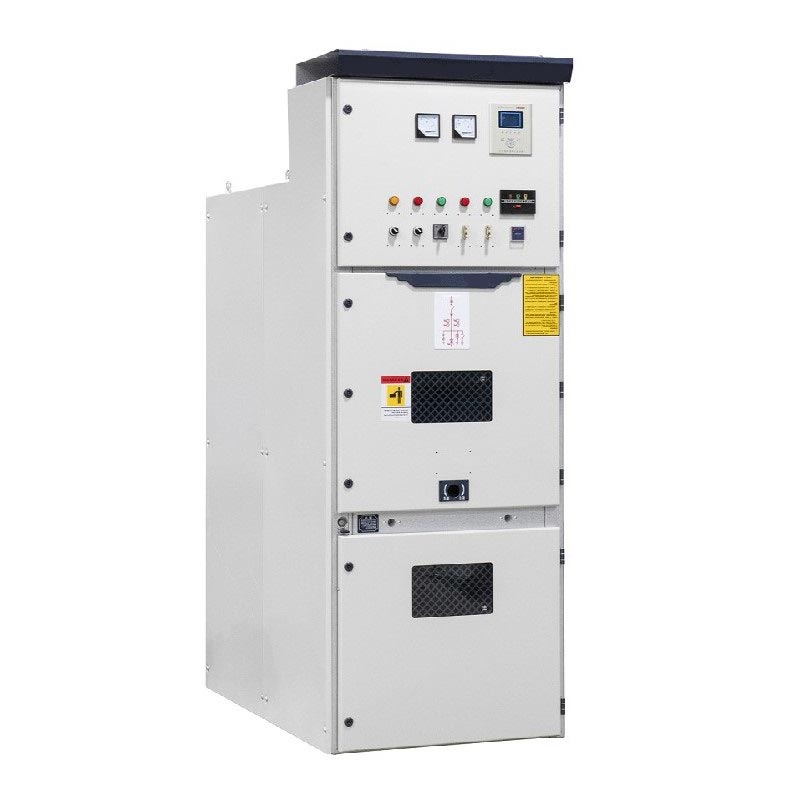

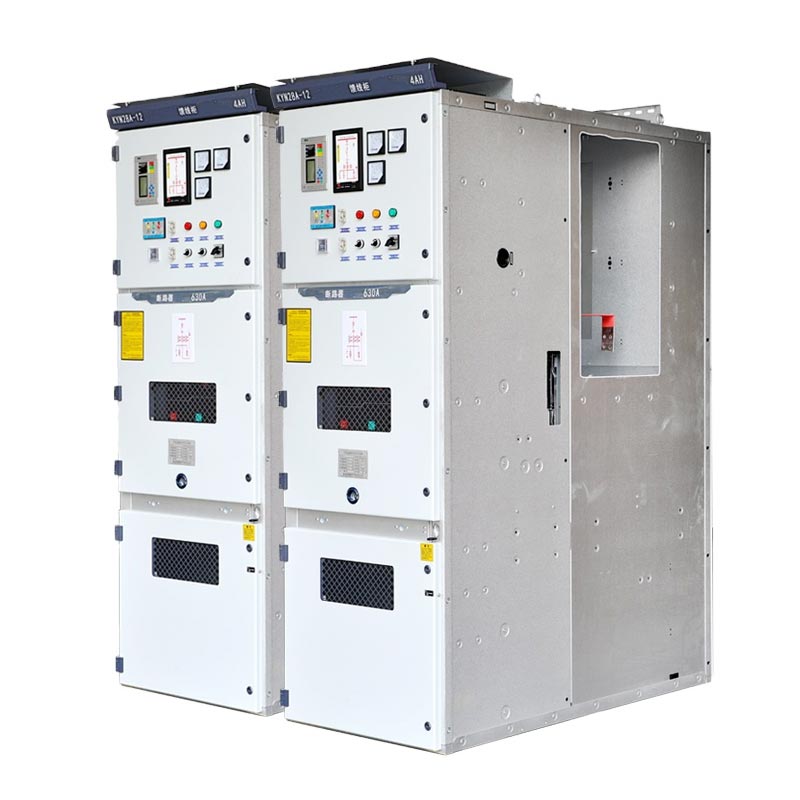

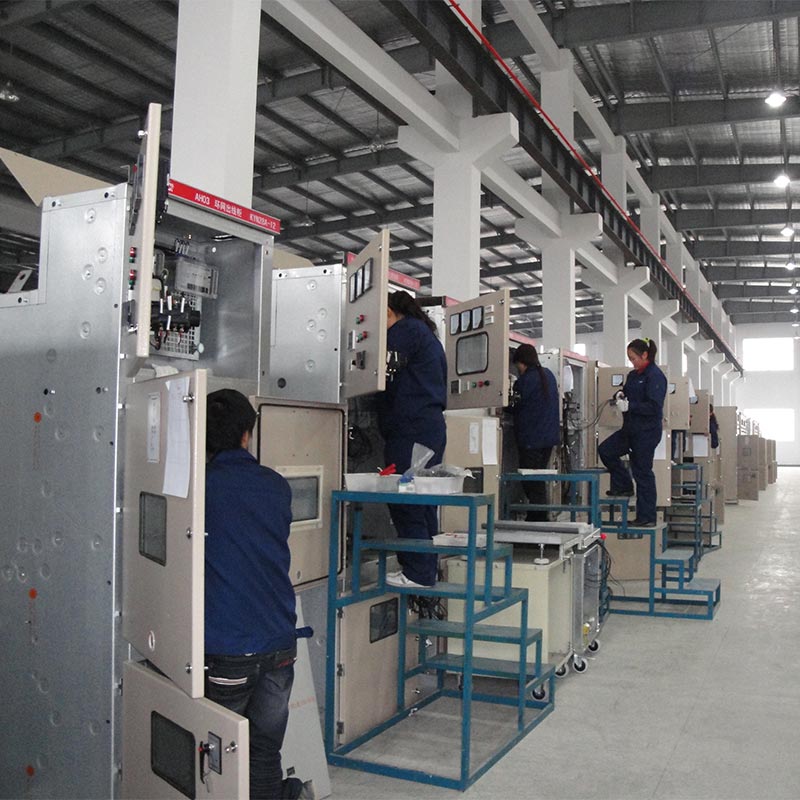

لوحة Usune متوسطة الجهد 11 كيلو فولت VCB الداخلية (سلسلة KYN28) عبارة عن مجموعة مفاتيح مدرعة وقابلة للسحب ومغلفة بالمعدن مصمم للاستقبال والتوزيع والتحكم والحماية الآمنة والفعالة لشبكات الطاقة ذات الجهد المتوسط. ذلك هي وحدة توزيع أساسية في نظام الطاقة، مما يضمن التشغيل المستقر للنظام في ظل الظروف العادية والخطأ الظروف.
- الأنظمة المطبقة: 3.6 ~ 12 كيلو فولت / 24 كيلو فولت تيار متردد ثلاثي الطور 50/60 هرتز
- المعايير: اللجنة الكهروتقنية الدولية 62271-200، جيجابايت 3906، دي إل/تي 404
- الهيكل الأساسي: حاوية معدنية مدرعة، هيكل عربة قابل للإزالة
- تصنيف الحماية: الخزانة IP4X، الداخلية IP2X
المفاتيح الكهربائية ذات الجهد المنخفض
مفاتيح الجهد المتوسط
| نموذج | الجهد المقنن | طلب |
| KYN28A-12 | 12 كيلو فولت (7.2 كيلو فولت/3.6 كيلو فولت اختياري) | نظام توزيع الجهد المتوسط فئة 10 كيلو فولت |
| KYN28-24 | 24 كيلو فولت | نظام توزيع الجهد المتوسط فئة 20 كيلو فولت |
| غرض | KYN28A-12 (12 كيلو فولت) | KYN28-24 (24 كيلو فولت) | وحدة |
| الجهد المقنن (أور) | 12 | 24 | كيلو فولت |
| التردد المقدر | 50/60 | 50/60 | هرتز |
| التصنيف الحالي (إير) | 630 ~ 3150 | 630 ~ 3150 | A |
| تصنيف ماس كهربائى كسر الحالي | 25، 31.5، 40، 50 | 25، 31.5 | كا |
| تصنيف تيار الصمود لفترة قصيرة (3s / 4s) | 25، 31.5، 40، 50 | 25، 31.5 | كا |
| تصنيف الذروة الصمود الحالي | 63، 80، 100، 125 | 63، 80 | كا |
| 1 دقيقة من تردد الطاقة لتحمل الجهد (من مرحلة إلى مرحلة/من مرحلة إلى الأرض) | 42 | 65 | كيلو فولت |
| تصنيف دفعة البرق تحمل الجهد (الذروة) | 75 | 125 | كيلو فولت |
| درجة الحماية | IP4X (العلبة)، IP2X (المقصورات الداخلية) | IP4X (العلبة)، IP2X (المقصورات الداخلية) | — |
| درجة حرارة التشغيل المحيطة | -15 درجة مئوية ~ +40 درجة مئوية | -15 درجة مئوية ~ +40 درجة مئوية | ℃ |
| ارتفاع | ≥1000m (مخفض للارتفاعات الأعلى) | ≥1000m (مخفض للارتفاعات الأعلى) | m |

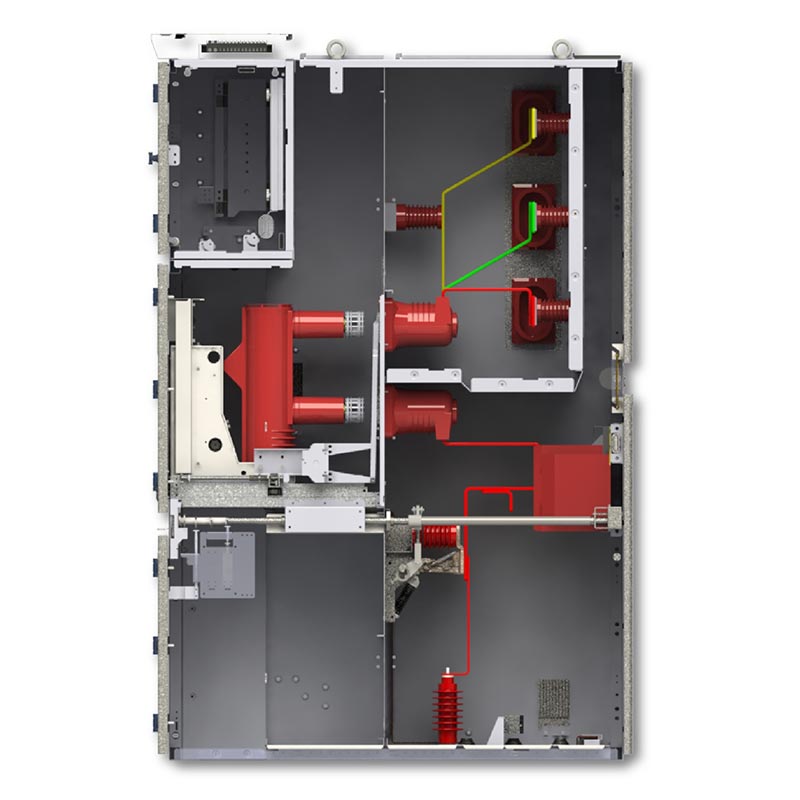

تستخدم لوحة Vcb الداخلية ذات الجهد المتوسط 11 كيلو فولت ألواح فولاذية لفصل خمس حجرات معدنية مؤرضة مستقلة، منع انتشار أقواس الصدع بشكل فعال وضمان السلامة الشخصية:
1. حجرة قاطع الدائرة: عربة قاطع الدائرة الكهربائية المدمجة القابلة للإزالة (VS1/ZN63A، VD4، إلخ)، مجهزة مع تشابك ميكانيكي، مما يسمح للعربة بالتبديل بين أوضاع العمل والاختبار والفصل.
2. حجرة التوصيل: تحتوي على قضبان التوصيل الرئيسية وقضبان التوصيل الفرعية، معزولة تمامًا عن الأجزاء الأخرى منع انتشار الخطأ.
3. حجرة الكابلات: مجهزة بمحولات التيار (CTs)، ومحولات الجهد (PTs)، ومفاتيح التأريض، محطات الكابلات، ومانعات الصواعق لتوصيل الكابلات وحمايتها.
4. حجرة أدوات التحكم: تحتوي على مرحلات وقائية، وأدوات، ومفاتيح تحكم، وأضواء مؤشر، و الدوائر الثانوية للرصد والتشغيل.
5. قناة تخفيف الضغط: تتميز بجهاز تخفيف الضغط في الأعلى لتحرير ضغط القوس والغاز بشكل آمن في حالة وجود عيوب داخلية، مما يمنع تلف الخزانة وإصابة الأفراد.
1. تصميم عربة اليد القابلة للإزالة: إن عربة اليد ذات الجهد المتوسط 11kV الداخلية Vcb قابلة للتبديل بالكامل، مما يسمح
للفحص والاستبدال السريع دون الحاجة إلى انقطاع كامل لقضيب التوصيل، مما يقلل بشكل كبير من وقت التوقف عن العمل.
2. التشابك الميكانيكي الشامل للوقاية الخمسة:
- يمنع فتح وإغلاق قواطع الدائرة عن طريق الخطأ
- يمنع دفع أو سحب عربة قاطع الدائرة الكهربائية تحت الحمل
- يمنع الإغلاق العرضي لمفتاح التأريض أثناء تنشيطه
- يمنع تنشيط مفتاح التأريض عندما يكون في وضع الإغلاق
- يمنع الدخول العرضي إلى حجرة نشطة
3. مقصورات مستقلة مغلقة بالكامل: أقسام معدنية تفصل المناطق الوظيفية، مما يمنع القوس بشكل فعال الانتشار والتدخل المتبادل
4. التشغيل والصيانة الأمامية: يمكن إتمام جميع عمليات التشغيل والصيانة من الجزء الأمامي للكابينة، توفير مساحة التثبيت.
5. الموثوقية العالية والسلامة العالية: تلبي المعايير الدولية السائدة، مع مستويات عزل عالية و مقاومة خطأ قوية.
6. التصميم المعياري: يمكن تهيئته بمرونة كخزانة خطية واردة، وخزانة خطية صادرة، وخزانة قياس، خزانة قسم بسبار، الخ.
1. خزانة الخط الوارد (استقبال شبكة الطاقة)
2. خزانة الخط الصادر (توزيع الطاقة على الأحمال والمحركات والمحولات)
3. خزانة التحكم في المحركات (بدء تشغيل المحرك الكبير، وإيقافه، وحمايته)
4. خزانة تغذية المحولات (حماية محولات التوزيع)
5. خزانة تقطيع القضبان (قطع القضبان وتبديل النقل التلقائي)
تحديات المشروع: لدى مصنع البتروكيماويات متطلبات عالية للغاية فيما يتعلق باستمرارية إمدادات الطاقة والسلامة والتشغيل
التسامح مع الخطأ، مما يتطلب عملية مستقرة على المدى الطويل.
الحل: تم استخدام 36 خزانة لقواطع الدائرة الكهربائية Usune KYN28A-12 لخطوط النظام الواردة والصادرة و
التحكم في المحركات الكبيرة.
نتائج التشغيل: تشغيل مستمر ومستقر لأكثر من 8 سنوات دون أخطاء كبيرة، وتحقيق فعال
حماية من الحمل الزائد والدائرة القصيرة، مما يضمن الإنتاج دون انقطاع.
تحديات المشروع: مساحة محدودة في غرفة توزيع الطاقة في المبنى الشاهق، مما يتطلب مساحة مدمجة وآمنة و
معدات سهلة الصيانة.
الحل: قم بتكوين 22 وحدة مفاتيح Usune KYN28A-12 بهيكل يمكن الوصول إليه من الأمام.
نتائج التشغيل: استغلال كبير للمساحة، وصيانة مريحة، وحماية موثوقة للأحمال الحرجة مثل
كإضاءة المباني وتكييف الهواء والحماية من الحرائق.
ج: الفرق الرئيسي هو مستوى الجهد المقنن: KYN28A-12 مناسب لأنظمة 12 كيلو فولت (فئة 10 كيلو فولت)، بينما KYN28-24 مناسب لأنظمة 24 كيلو فولت (فئة 20 كيلو فولت). تم تصميم كلاهما وفقًا لمستويات الجهد الخاصة بهما من حيث مسافة العزل واختيار مكونات العزل والمعلمات المقدرة للمكونات الداخلية.
ج: نعم. كشركة مصنعة محترفة، يمكن لـ Usune ضبط المعلمات وفقًا لمتطلبات المشروع للوفاء بها معايير إقليمية مختلفة مثل IEC وANSI، ويمكن تخصيص نماذج قواطع الدائرة، والمرحلات الواقية، و الأبعاد.
ج: في ظل ظروف الصيانة العادية، فإن عمر الخدمة المصمم هو 20-30 سنة. الصيانة الروتينية بشكل رئيسي يتضمن اختبار العزل، وفحوصات خصائص قاطع الدائرة، ومعايرة المرحل. العربة القابلة للسحب يسمح الهيكل بالاستبدال السريع، مما يقلل بشكل كبير من وقت توقف الصيانة.
