بالنسبة لمقاولي EPC وموزعي الكهرباء والمحطات الفرعية والمنشآت الصناعية ومشاريع البنية التحتية، فإن Kyn28 توفر مجموعة المفاتيح الكهربائية ذات الجهد المتوسط منصة قابلة للتكوين لبناء توزيع داخلي كامل للجهد المتوسط أنظمة.
تعمل Usune مع أنظمة إدارة ISO 9001 وISO 14001 وISO 45001. يتم تصنيع المنتجات وفقا ل معايير IEC وGB المعمول بها، مع توفر شهادة CE للأسواق ذات الصلة.
يبدأ اختيار المفاتيح الكهربائية ذات الجهد المتوسط بالنظام الكهربائي بدلاً من الخزانة نفسها. قبل وضع أمر، يحتاج المهندسون عادة إلى تأكيد جهد النظام، وتردد التشغيل، والحد الأقصى للحمل الحالي، مستوى الدائرة القصيرة، وعدد وحدات التغذية، ومتطلبات الحماية، وترتيب الكابلات، وبيئة التثبيت.
تحدد هذه المعلمات التكوين المناسب للخزانة والمكونات الكهربائية. يمكن لـ Usune مراجعة قم بعرض المعلومات الكهربائية والتوصية بالتكوين المناسب بدلاً من تطبيق نفس المواصفات عليها كل مشروع.
تعتبر طريقة الاختيار القائمة على المشروع ذات أهمية خاصة للمحطات الفرعية ومصانع التصنيع والطاقة البنية التحتية والمرافق الأخرى حيث تعمل العديد من دوائر الجهد المتوسط معًا.
يدعم التكوين القياسي لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط Kyn28 أنظمة الجهد المتوسط من 3.6 كيلو فولت إلى 12 كيلو فولت، مع تتراوح التقييمات الحالية من 630A إلى 3150A.
يتوفر أداء الدائرة القصيرة في عدة مستويات، بما في ذلك تكوينات 25kA، و31.5kA، و40kA، و50kA. ال يجب اختيار التصنيف المناسب وفقًا لتيار العطل المحسوب للشبكة الكهربائية بدلاً من ذلك من مجرد وفقا لحمل التشغيل العادي.
بالنسبة لمشتريات المشروع، يجب مطابقة القدرة الحالية وقدرة الدائرة القصيرة مع المنبع والمصب المعدات الكهربائية ضرورية للحفاظ على أداء النظام المنسق.
يحتوي نظام توزيع الجهد المتوسط الكامل عادةً على أكثر من نوع واحد من الخزانات. الطاقة الواردة، قد تتطلب كل من المغذيات الصادرة والمحولات ودوائر القياس وقياس الجهد ووصلات بسبار وظائف مختلفة.
يمكن لـ Usune تكوين مجموعة المفاتيح الكهربائية وفقًا لمتطلبات الدائرة هذه. يمكن للترتيب الناتج تشمل وظائف الوارد والصادر وPT والقياس ومقسم الحافلات ووظائف العزل ضمن تنسيق واحد نظام التوزيع الكهربائي.
وهذا يجعل المعدات مناسبة للمشاريع التي تحتاج فيها مجموعة المفاتيح الكهربائية إلى التوافق مباشرة مع المعتمدة رسم تخطيطي ذو سطر واحد.
وينبغي النظر في حماية الجهد المتوسط على مستوى النظام. المفاتيح الكهربائية، قاطع الدائرة، مرحل الحماية، تحتاج المحولات والكابلات ومعدات الحماية الأولية إلى العمل معًا وفقًا لحماية المشروع فلسفة.
يمكن دمج مجموعة المفاتيح الكهربائية ذات الجهد المتوسط Kyn28 مع مكونات الحماية والتحكم المطلوبة وفقًا لذلك لمواصفات المشروع. يوفر قاطع الدائرة الفراغية وظيفة التبديل الأساسية، في حين أن يمكن تكوين نظام الحماية والتحكم المرتبط به وفقًا للتصميم الكهربائي.
بالنسبة لمشاريع EPC، يمكن لـ Usune تنسيق تكوين الخزانة مع متطلبات حماية العميل و الوثائق الفنية.

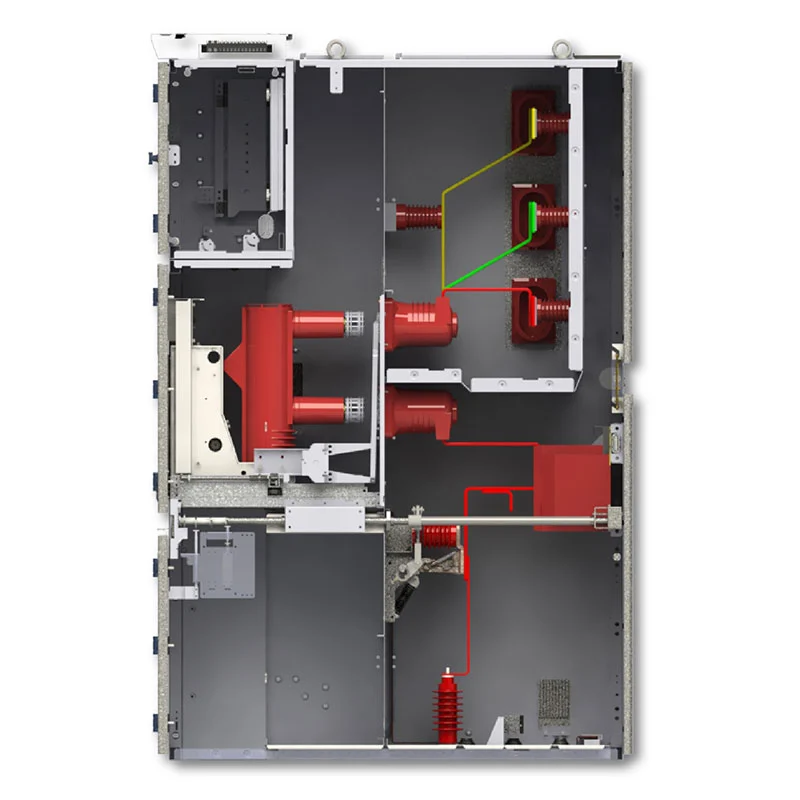

يستخدم الجهاز هيكل خزانة معدني مغلق مع مناطق مخصصة للمكونات الكهربائية الأساسية، أشرطة التوصيل، وتوصيلات الكابلات، ومعدات التحكم الثانوية.
يوفر الترتيب الداخلي تخطيطًا محددًا للتركيبات الكهربائية ويسمح بمجموعة المفاتيح الكهربائية الكاملة سيتم تنسيق التشكيلة مع توجيه الكابلات وأسلاك التحكم والوصول إلى التشغيل وأبعاد الغرفة الكهربائية.
بالنسبة للمشاريع ذات الخزانات المتعددة، يمكن تخطيط الترتيب وفقًا لعدد الدوائر والمطلوب وظائف بدلاً من التعامل مع كل خزانة كمنتج مستقل.
يجب التأكد من ظروف الغرفة الكهربائية قبل طلب المعدات. وتشمل العوامل الهامة المتاحة مساحة التثبيت، اتجاه دخول الكابل، خلوص التشغيل، درجة الحرارة المحيطة، الرطوبة، الارتفاع، التهوية، والوصول إلى وسائل النقل.
المعدات القياسية مخصصة للتركيب الداخلي. يتم تحديد درجة الحرارة المحيطة من -15 درجة مئوية إلى +40 درجة مئوية، في حين يجب ألا يزيد المتوسط اليومي للرطوبة النسبية عن 95% والمعدل الشهري عن 90%.
بالنسبة للتركيبات على ارتفاعات أعلى أو في ظل ظروف بيئية خاصة، يجب استشارة Usune أثناء المرحلة الهندسية بحيث يمكن النظر في المعلمات الكهربائية والعزلية المناسبة.
تقوم الخزانات الواردة بتوصيل مصدر الجهد المتوسط إلى نظام قضبان التوصيل الخاصة بمجموعة المفاتيح الكهربائية. التيار المقنن، الحماية يجب تأكيد الترتيب ومتطلبات القياس وتكوين الكابل الوارد وفقًا لـ الشبكة الكهربائية المنبع.
تقوم الخزانات الصادرة بتوزيع الطاقة على المحولات أو المحركات أو معدات الإنتاج أو غيرها من الأحمال النهائية. بهم يمكن تحديد الكمية والتصنيف الحالي وفقًا لقائمة تحميل المشروع وجدول التغذية.
يمكن دمج خزانات PT والقياس حيث يتطلب المشروع قياس الجهد أو قياس الطاقة أو وظائف المراقبة الكهربائية الأخرى.
يمكن استخدام تكوينات قطاع الناقل حيث تتطلب شبكة التوزيع أقسام ناقل منفصلة أو اتصال متحكم فيه بين أقسام مختلفة من النظام.
في المحطات الفرعية، يمكن ترتيب المعدات حول المصادر الواردة، ومغذيات المحولات، والدوائر الصادرة، متطلبات القياس وتقسيم بسبار. يمكن مطابقة التكوين مع الكهرباء للمحطة الفرعية رسم تخطيطي ذو سطر واحد.
بالنسبة للمصانع، يمكن لمجموعة المفاتيح الكهربائية توزيع طاقة الجهد المتوسط على خطوط الإنتاج والمحولات والمحركات، الضواغط والمضخات والأنظمة المساعدة. يمكن تحديد تقييمات مختلفة للمغذيات وفقًا للحمل الفعلي التوزيع.
غالبًا ما تتضمن مشاريع التعدين أحمالًا كهربائية ثقيلة موزعة. يمكن تكوين مجموعة المفاتيح الكهربائية حول المحول المغذيات والمحركات وأنظمة التهوية ومعدات الضخ ومرافق المعالجة.
قد تتطلب المباني التجارية الشاهقة الكبيرة طاقة واردة ذات جهد متوسط ومتعددة دوائر المحولات. يمكن ترتيب المعدات وفقًا لغرفة الكهرباء وتوزيعها في المبنى المتطلبات.
| غرض | مواصفة |

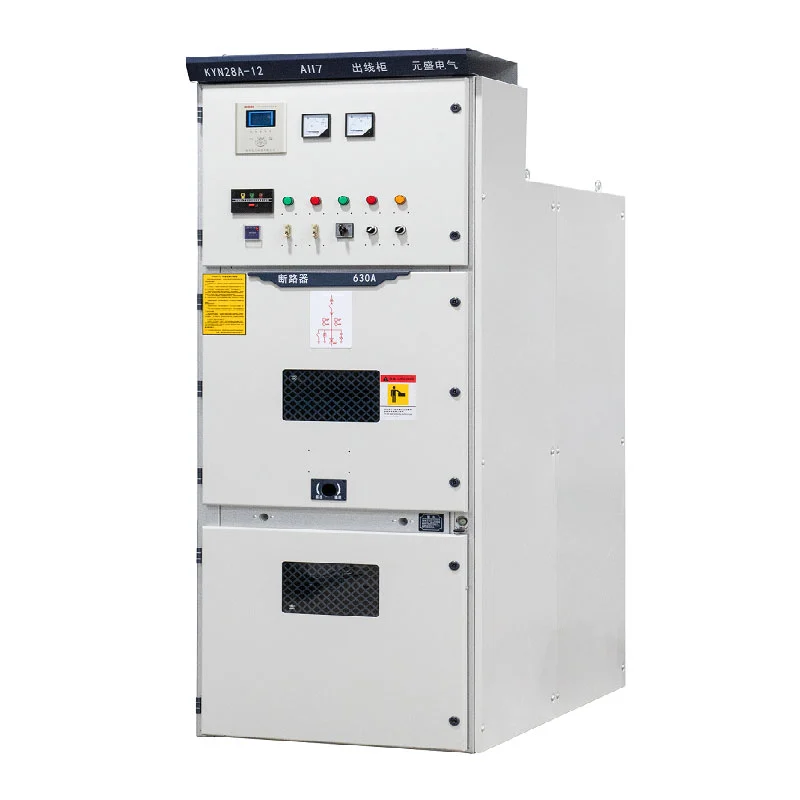

| نموذج | KYN28A-12 |
| الجهد المقنن | 3.6 كيلو فولت، 7.2 كيلو فولت، 12 كيلو فولت |
| التردد المقدر | 50 هرتز / 60 هرتز |
| التصنيف الحالي | 630 أ – 3150 أ |
| تصنيف كسر الدائرة القصيرة الحالية | 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير، 50 كيلو أمبير |
| تصنيف قصير الوقت الصمود الحالي | 25 كيلو أمبير/3 ثانية، 31.5 كيلو أمبير/3 ثانية، 40 كيلو أمبير/3 ثانية، 50 كيلو أمبير/3 ثانية |
| درجة الحماية | العلبة الخارجية IP4X / المقصورات الداخلية IP2X |
| درجة الحرارة المحيطة | -15 درجة مئوية إلى +40 درجة مئوية |
| ارتفاع | ≥1000m، مع تخفيض السرعة للارتفاع الأعلى |
| تثبيت | داخلي |
| نظام | ثلاث مراحل AC |
يجب تأكيد المواصفات النهائية وفقًا لجهد المشروع وتيار الحمل ومستوى الخطأ والحماية المخطط وترتيب الكابلات وبيئة التثبيت.
تتمتع Usune بخبرة تزيد عن 14 عامًا في تصنيع المعدات الكهربائية وتوفر الدعم الفني لها شراء معدات الجهد المتوسط على أساس المشروع.
يمكن للعملاء توفير مخطط الخط الواحد، ومستوى الجهد، والتصنيف الحالي، ومتطلبات الدائرة القصيرة، والخزانة الكمية والمتطلبات الوظيفية وشروط التثبيت. يمكن لـ Usune بعد ذلك المساعدة في التأكيد الفني وتكوين المعدات.
بالنسبة للتكوينات القياسية، تبلغ فترة الإنتاج النموذجية حوالي 15-20 يومًا بعد التأكيد الفني والدفع. يعتمد وقت التسليم الفعلي على تكوين المشروع وكمية الطلب.
تمت الإشارة إلى سلسلة KYN28 لمشروع إطلاق الصواريخ الفضائية Cas-space.
على عكس المباني التجارية أو المصانع التقليدية، قد تحتوي البنية التحتية الفضائية على العديد من التخصصات الأحمال الكهربائية والأنظمة الداعمة العاملة في مناطق مختلفة. معدات توزيع الجهد المتوسط ولذلك يجب تنسيقه مع بنية الطاقة الشاملة للمنشأة.
بالنسبة لهذا المشروع، تم اعتبار تكوين مجموعة المفاتيح الكهربائية جزءًا من التوزيع الكهربائي الأوسع للموقع النظام، بما في ذلك استقبال الطاقة، وتوزيع الدوائر، والحماية، ومتطلبات التحكم الكهربائي.
يوضح المشروع قدرة Usune على المشاركة في التطبيقات الهندسية المتخصصة حيث الجهد المتوسط يجب تنسيق المعدات مع المتطلبات الكهربائية الخاصة بالمشروع بدلاً من توفيرها كمعدات عامة خزانة قياسية.
يطبق Usune نظام متكامل لإدارة الجودة والإنتاج يغطي التصنيع والتفتيش الإدارة البيئية والسلامة المهنية.
والشركة حاصلة على شهادات ISO 9001 وISO 14001 وISO 45001. تم تصميم المعدات وفقا ل معايير IEC وGB المعمول بها، مع توفر شهادة CE للتكوينات المعمول بها.
قبل الشحن، تخضع المعدات لفحص واختبار روتيني يغطي المكونات ذات الصلة، والتجميع، التوصيلات الكهربائية، والمعدات النهائية. يمكن توفير الوثائق الفنية وتقارير الاختبار وفقًا لذلك لمتطلبات المشروع.
تتضمن المعلومات الرئيسية جهد النظام والتردد والتيار المقنن ومستوى الدائرة القصيرة وعدد المدخلات و الدوائر الصادرة ومتطلبات الحماية وترتيب الكابلات وشروط التثبيت.
التكوين المقدم يدعم أنظمة 3.6 كيلو فولت، 7.2 كيلو فولت، و12 كيلو فولت. ينبغي تأكيد تصنيف الجهد النهائي حسب الشبكة الكهربائية الخاصة بالعميل.
نعم. يمكن لـ Usune مراجعة المخطط الكهربائي للعميل وتكوين وظائف الخزانة وتقييماتها وفقًا لذلك متطلبات المشروع.
نعم. يمكن تهيئتها للطاقة الواردة، ومغذيات المحولات، والدوائر الصادرة، والقياس، وقياس الجهد، وتقسيم بسبار في تطبيقات المحطات الفرعية الداخلية.
تم تصميم منتجات Usune وفقًا لمعايير IEC وGB المعمول بها. تعمل الشركة بموجب ISO 9001، ISO أنظمة الإدارة 14001 وISO 45001، مع شهادة CE متاحة للأسواق المعمول بها.
نعم. يمكن لـ Usune توفير المواصفات الفنية وتقارير الاختبار ووثائق المنتج وغيرها من الأمور المتعلقة بالمشروع الوثائق وفقا لمتطلبات العملاء.
بالنسبة للتكوينات القياسية، يكون الإنتاج عادة حوالي 15-20 يومًا بعد التأكيد الفني والدفع. ال الجدول الزمني الفعلي يعتمد على التكوين والكمية.
إذا كنت تشتري مجموعة المفاتيح الكهربائية ذات الجهد المتوسط Kyn28، فقم بتقديم رسم تخطيطي من سطر واحد، وجهد النظام، وتصنيفه التيار، ومستوى الدائرة القصيرة، وكمية الخزانة، ومتطلبات التغذية، ومتطلبات الحماية، والتركيب الظروف.
يمكن لـ Usune تقييم المتطلبات الكهربائية وتوفير تكوين مناسب للمفاتيح الكهربائية ذات الجهد المتوسط مشروعك.
