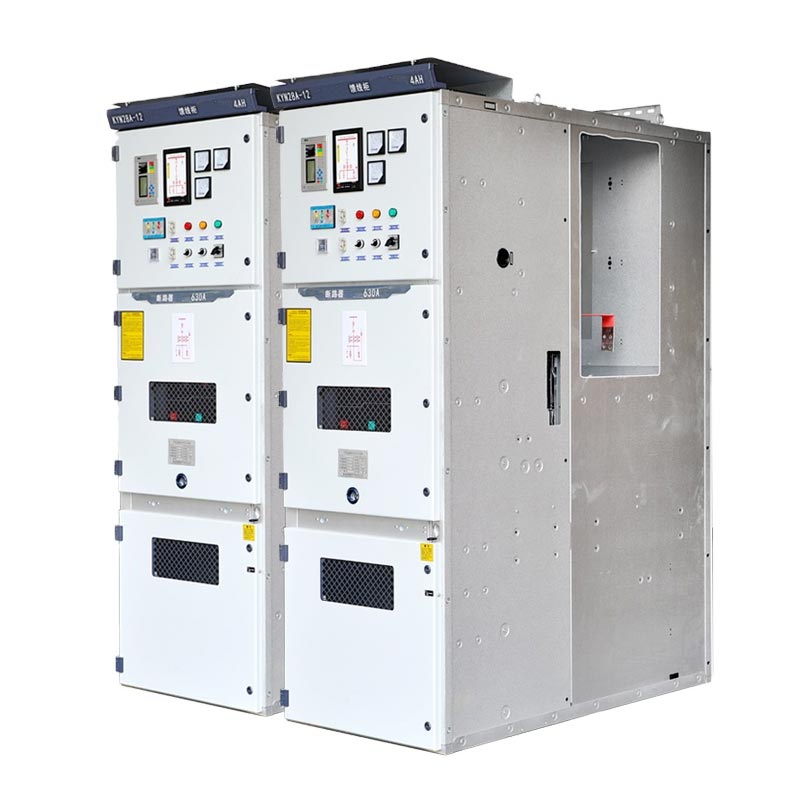

إن Usune Kyn28 Switchgear 11kV مناسب لأنظمة التيار المتردد ثلاثية الطور بقدرة 3.6 كيلو فولت - 12 كيلو فولت و50 هرتز، مما يتيح استقبال الطاقة، التوزيع والمراقبة والحماية والمراقبة. وهو يدعم شريط باص واحد، وتقسيم شريط باص واحد، ومزدوج طرق الاتصال بقضيب التوصيل، مما يجعله جهازًا رئيسيًا لتوزيع الطاقة في أنظمة الطاقة. كمنتج أساسي لـ أ مورد محترف لمعدات الطاقة الصينية، لقد أصبح مصدرًا موثوقًا به عالميًا لتوزيع الطاقة ذات الجهد المتوسط الحل بفضل قدرات التصنيع في المصنع والجودة المستقرة.
المفاتيح الكهربائية ذات الجهد المنخفض
مفاتيح الجهد المتوسط
تلتزم Usune Kyn28 Switchgear 11kV بشكل صارم بالمعايير الدولية والمحلية لضمان المنتج الموثوقية والسلامة وقابلية التشغيل البيني:
1. IEC 60298 / IEC 62271-200: مجموعة المفاتيح الكهربائية المغلفة بالمعدن ذات التيار المتردد مع الفولتية المقدرة من 1 كيلو فولت إلى 52 كيلو فولت
2. GB 3906-2006: مجموعة المفاتيح الكهربائية وخزائن التحكم المغلفة بالمعدن بقدرة 3–35 كيلو فولت تيار متردد
3. DL/T 404-2007: المواصفات الفنية لمجموعة المفاتيح الكهربائية ذات الجهد العالي للتيار المتردد الداخلي
4. GB/T 11022: المواصفات العامة لمجموعة المفاتيح الكهربائية ذات الجهد العالي

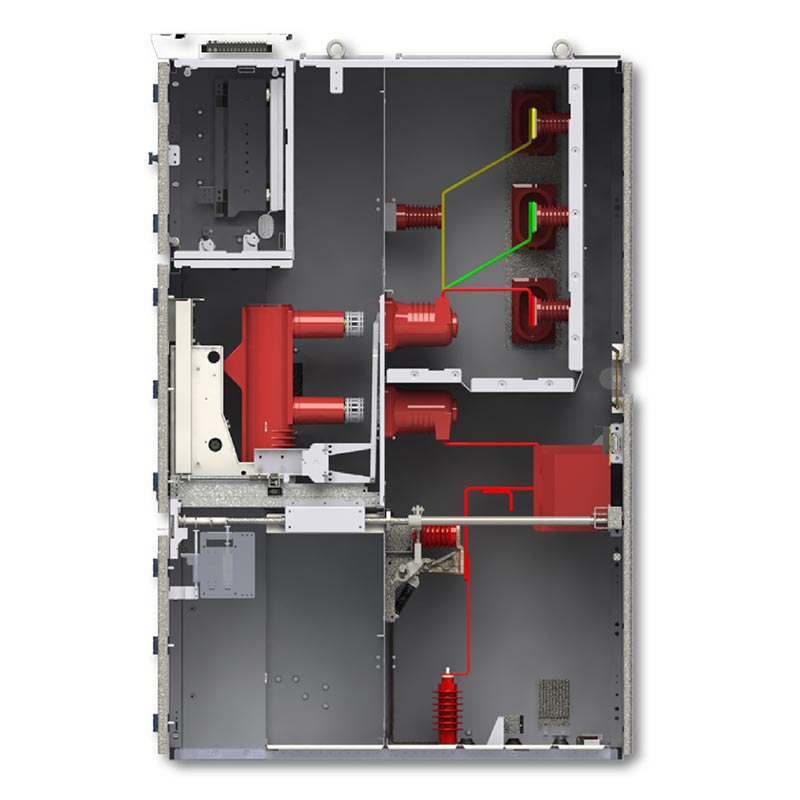

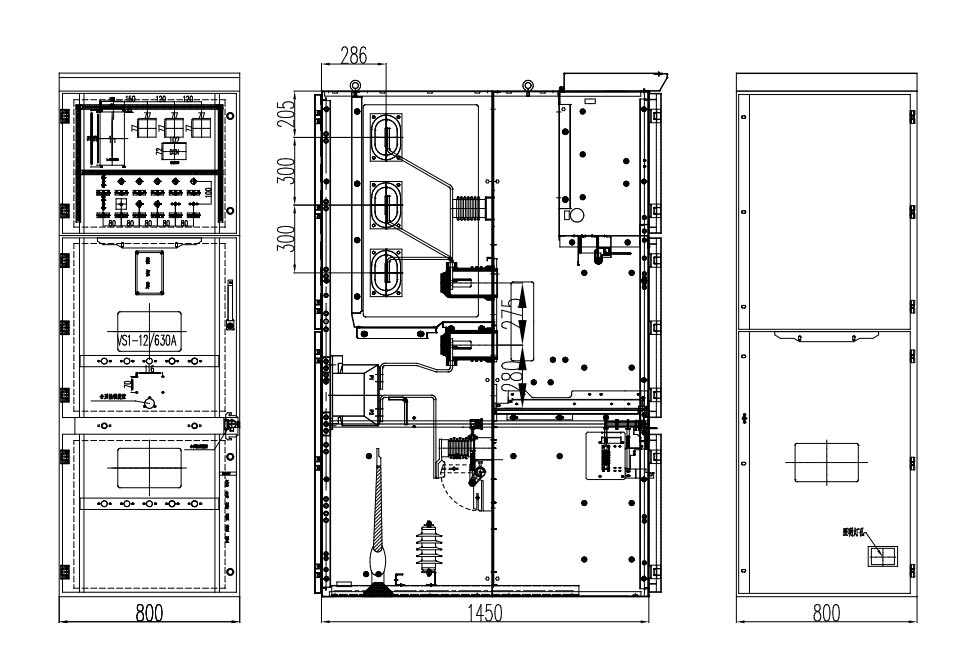

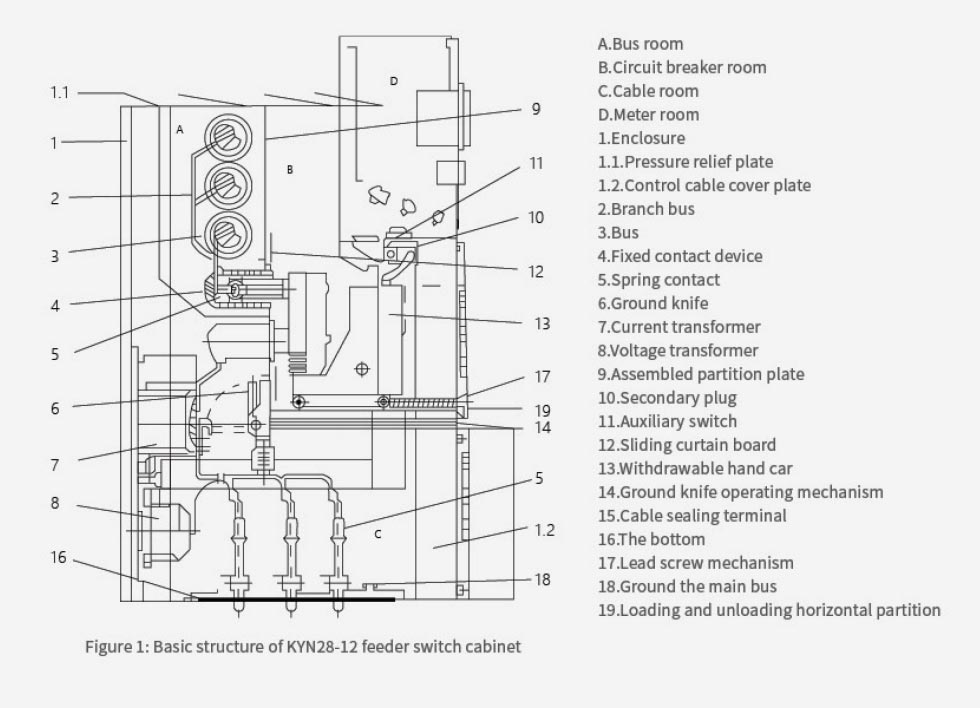

تعتمد حاوية Kyn28 Switchgear 11kV على هيكل مثبت بمسامير مصنوع من المجلفن / المدرفل على البارد عالي الجودة لوحة فولاذية، مقسمة إلى خمس حجرات تأريض مستقلة بواسطة أقسام معدنية، مما يمنع الخطأ بشكل فعال انتشار.
1. حجرة قاطع الدائرة الكهربائية: مجهزة بعربة قاطعة دائرة كهربائية قابلة للإزالة مع ميكانيكية
المتشابكة
2. حجرة قضبان التوصيل: يتم تركيب قضبان التوصيل الرئيسية وقضبان التوصيل الفرعية، معزولة بشكل مستقل.
3. حجرة الكابلات: تستخدم لتوصيلات الكابلات، والتي تحتوي على المحولات، ومفاتيح التأريض، ومانعات الصواعق، وما إلى ذلك.
4. حجرة أدوات التحكم: يتم تركيب المرحلات والأدوات وأجهزة الحماية والدوائر الثانوية.
5. قناة تخفيف الضغط: مجهزة بجهاز تخفيف الضغط في الأعلى، مما يسمح بتحرير آمن لضغط القوس
في حالة وجود خطأ.
1. تصميم عربة اليد القابلة للإزالة: قاطع الدائرة وعربات اليد PT قابلة للتبديل، مما يسمح بالصيانة السريعة
والاستبدال دون إلغاء تنشيط قسم التوصيل بأكمله.
2. تشابك شامل للحماية الخمسة: يمنع فتح/إغلاق قاطع الدائرة العرضي، ويمنع
دفع/سحب عربة اليد تحت الحمل، يمنع إغلاق مفتاح التأريض أثناء تنشيطه، ويمنع تنشيطه
عندما يكون مفتاح التأريض مغلقًا، ويمنع الدخول العرضي إلى المقصورات النشطة.
3. الهيكل المدمج: التشغيل والصيانة المواجهة للأمام، مما يوفر مساحة التثبيت.
4. القدرة على التكيف البيئي العالي: سخان التكثيف المدمج، مناسب للبيئات الرطبة.
1. خزانة الخط الوارد (طاقة الاستقبال)
2. خزانة الخط الصادرة (لتوزيع الطاقة على وحدات التغذية/المحركات)
3. محول الجهد وخزانة قياس الجهد
4. خزانة القياس (مع عداد الطاقة)
5. خزانة قسم بسبار
6. خزانة العزل
- درجة الحرارة المحيطة: -15 درجة مئوية ~ +40 درجة مئوية
- المتوسط اليومي للرطوبة النسبية ≥95%، المتوسط الشهري ≥90%
- لا توجد غازات متفجرة أو أكالة أو غبار موصل، ولا يوجد اهتزاز شديد
- التركيب داخلي فقط
| غرض | مواصفة |
| الجهد المقنن (أور) | 3.6 كيلو فولت، 7.2 كيلو فولت، 12 كيلو فولت |
| التردد المقدر | 50 هرتز |
| التصنيف الحالي (إير) | 630A، 1250A، 1600A، 2000A، 2500A، 3150A |
| تصنيف كسر ماس كهربائى الحالي | 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير، 50 كيلو أمبير (3 ثوانٍ) |
| تصنيفها لفترة قصيرة تحمل التيار | 25 كيلو أمبير/3 ثانية، 31.5 كيلو أمبير/3 ثانية، 40 كيلو أمبير/3 ثانية، 50 كيلو أمبير/3 ثانية |
| درجة الحماية | IP4X (العلبة الخارجية)، IP2X (المقصورات الداخلية) |
مشروع توزيع الطاقة للمجمع الحضري التجاري. مجمع تجاري مكون من 50 طابق (مكتبي + تجاري + ترفيهي) في شرق الصين تستخدم 18 وحدة Usune Kyn28 Switchgear 11kV، بما في ذلك الخطوط الواردة، والخطوط الصادرة، وPTs، والقياس، خزانات قسمية، وخزائن عزل، مع مصدر طاقة فائض عبر قضبان توصيل مزدوجة.
وبعد عامين من التشغيل، حقق موثوقية إمداد الطاقة بنسبة 99.98% دون انقطاع التيار الكهربائي غير المخطط له. ال يمكن استبدال المفاتيح الكهربائية بسرعة، مما يقلل بشكل كبير من وقت الصيانة. توفر الخزانة المدمجة المساحة في غرفة التوزيع، وسخان التكثيف يضمن التشغيل المستقر في البيئات الرطبة.
ج: الفرق الأساسي هو هيكل المفاتيح الكهربائية القابلة للسحب. يمكن سحب قواطع الدائرة بشكل مستقل و متبادلة، مما يلغي الحاجة إلى انقطاع التيار الكهربائي الكامل أثناء الصيانة. وهذا يؤدي إلى سلامة أعلى و كفاءة الصيانة، والمقصورة المستقلة تحد بشكل فعال من نطاق الخطأ.
ج: نعم. كشركة مصنعة محترفة، تقدم Usune تصميمًا عالي الارتفاع وعزلًا معززًا و الحماية من التآكل، وسخان مدمج لضمان التشغيل الموثوق في البيئات الرطبة.
ج: الجهاز كله يأتي مع ضمان لمدة 12 شهر، وفريق فني عالمي يستجيب 24 ساعة يوميا، وبسرعة الخدمة في الموقع متوفرة في المناطق الأساسية. كما نقوم بتوفير الصيانة طويلة الأجل والتدريب الفني.
