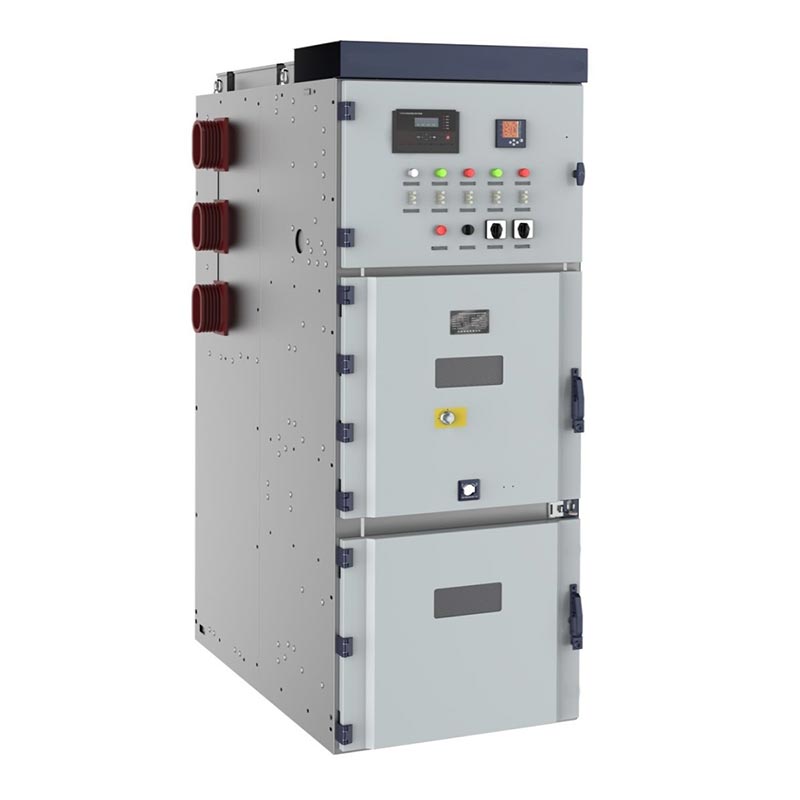

تنتمي مجموعة المفاتيح الكهربائية ذات الجهد المتوسط والمنخفض Usune 24kV، KYN28-24 (Z)(GZS1)، إلى التيار المتردد القابل للسحب فئة المفاتيح الكهربائية المغلفة بالمعدن. إنها مناسبة لأنظمة الطاقة AC 50 هرتز ثلاثية الطور وتستخدم بشكل أساسي في القوة الاستقبال والتوزيع والتحكم في الدائرة والحماية والمراقبة.

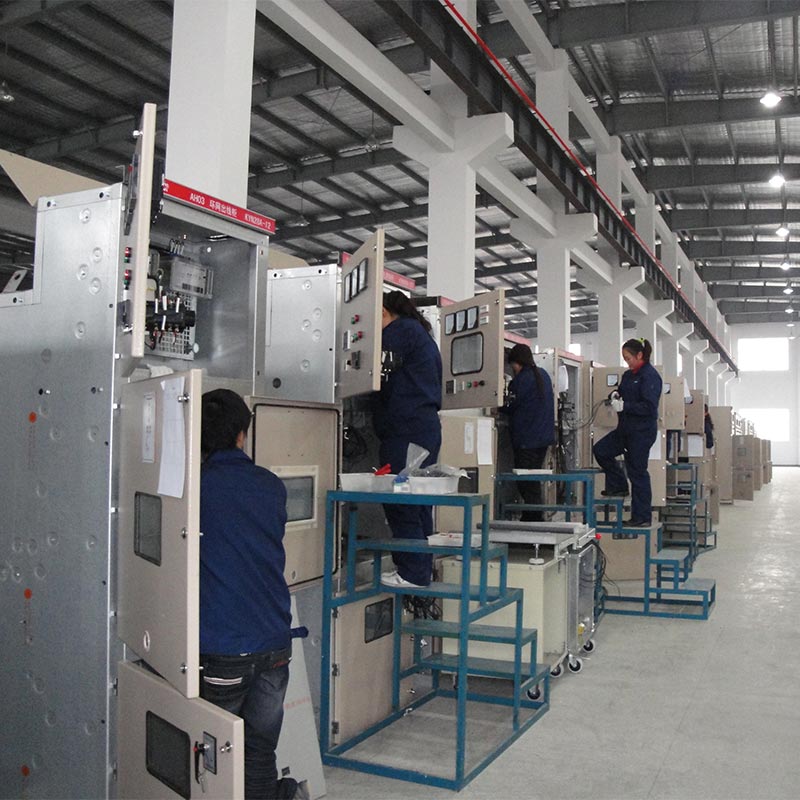

تُستخدم مجموعة المفاتيح الكهربائية ذات الجهد المتوسط والجهد المتوسط 24 كيلو فولت على نطاق واسع في محطات توليد الطاقة والمحطات الفرعية والصناعة والتعدين الشركات والمباني الشاهقة لاستقبال الطاقة وتوزيعها والتحكم فيها وحمايتها. جوهر Usune تقع قاعدة الإنتاج في الصين، مما يجعلها شركة تصنيع محترفة موثوقة تقدم جودة عالية حلول توزيع الطاقة ذات الجهد المتوسط للمستخدمين في جميع أنحاء العالم.
المفاتيح الكهربائية ذات الجهد المنخفض
مفاتيح الجهد المتوسط
| غرض | وحدة | المعلمة | |
| الجهد المقنن | كيلو فولت | 24 | |
| التردد المقدر | هرتز | 50 | |
| التصنيف الحالي لقاطع الدائرة | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| التصنيف الحالي لخزانة التبديل | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| التصنيف الحالي الديناميكي (4s) | كا | 16، 20، 25، 31.5، 40، 50 | |
| تصنيف التيار الثابت (الذروة) | كا | 40، 50، 63، 80، 100، 125 | |
| تصنيف كسر الدائرة القصيرة الحالية | كا | 16، 20، 25، 31.5، 40، 50 | |
| تصنيف ماس كهربائى صنع التيار | كا | 40، 50، 63، 80، 100، 125 | |
| تردد الطاقة 1 دقيقة يتحمل الجهد | القطب القطب، القطب الأرض | كيلو فولت | 65 |
| عبر مسافة العزل | كيلو فولت | 79 | |
| دفعة البرق تحمل الجهد (الذروة) | القطب القطب، القطب الأرض | كيلو فولت | 125 |
| عبر مسافة العزل | كيلو فولت | 145 | |
| مستوى الحماية | IP4X للحاوية، IP2X لغرفة العزل وغرفة قواطع الدائرة المفتوحة | ||
| ملاحظة: ينبغي النظر في قدرة الدائرة القصيرة للأشعة المقطعية بشكل منفصل. | |||
1. GB3906-2006 "مجموعة المفاتيح الكهربائية ومعدات التحكم المغلفة بالمعدن 3.6-40.5kV AC"
2. GB/T11022 "الشروط الفنية العامة لمجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي"
3. IEC62271-200 "مجموعة المفاتيح الكهربائية المغلقة بالمعدن ذات الجهد المقدر أعلى من 1 كيلو فولت وأقل من 52 كيلو فولت"
4. DL/T404 "الشروط الفنية لطلب مجموعة المفاتيح الكهربائية ذات الجهد العالي للتيار المتردد الداخلي"

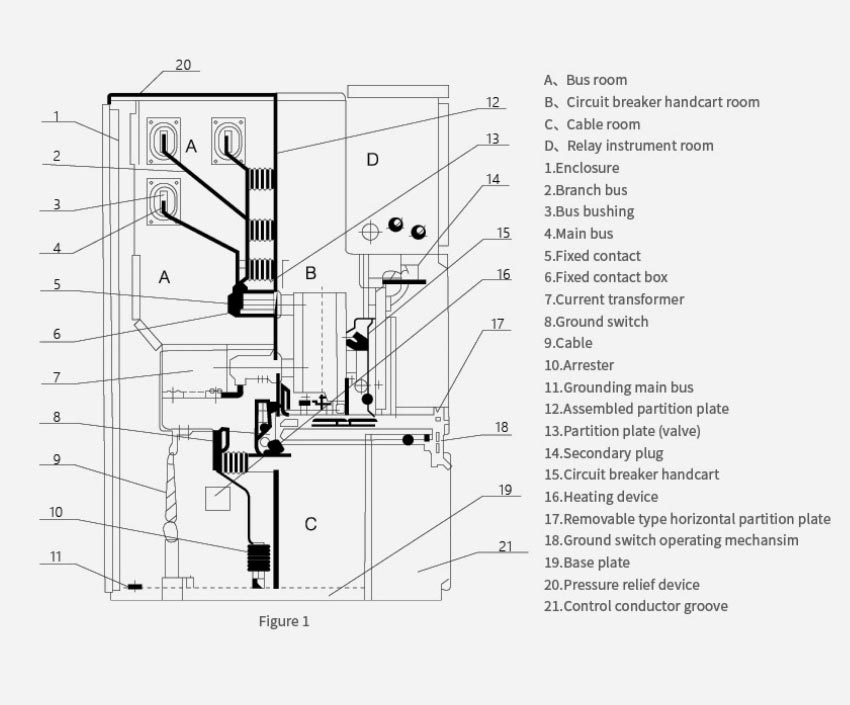

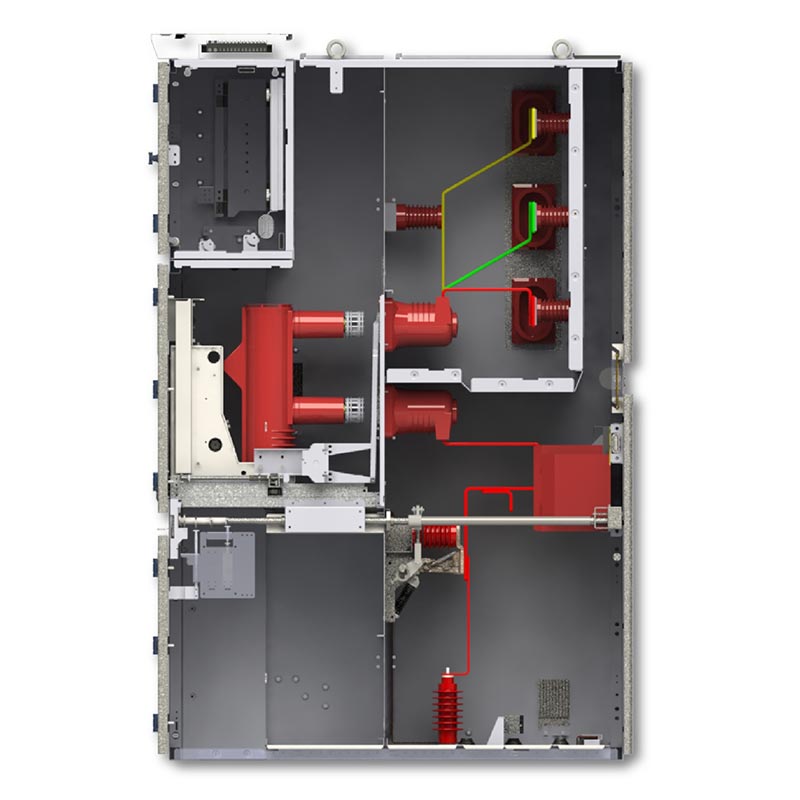

تتبنى مجموعة المفاتيح الكهربائية ذات الجهد المتوسط والمنخفض 24 كيلو فولت هيكلًا مقسمًا معدنيًا بالكامل، مع كل منها المنطقة الوظيفية معزولة بشكل مستقل، مما يمنع بشكل فعال انتشار أقواس الصدع.
1. حجرة قاطع الدائرة: مجهزة بعربة قاطع الدائرة الكهربائية القابلة للإزالة.
2. حجرة التوصيل: تحتوي على القضبان الرئيسية، والقضبان الفرعية، وعوازل القضبان.
3. حجرة الكابلات: يتم تركيب محولات التيار، ومحولات الجهد، ومفاتيح التأريض، وأطراف الكابلات.
4. حجرة أدوات التحكم: مجهزة بالمرحلات وأجهزة الحماية والأدوات والأسلاك الثانوية و
التحكم
لوحات.
5. قناة تخفيف الضغط: تتميز بجهاز تخفيف القوس الموجود في الجزء العلوي من الخزانة لتعزيز سلامة الأخطاء.
1. مقصورات مستقلة معدنية بالكامل لمنع الانتشار والتداخل المتبادل لأقواس الصدع.
2. التشابك الميكانيكي الشامل الخماسي:
- يمنع دفع أو سحب عربة قاطع الدائرة الكهربائية تحت الحمل.
- يمنع إغلاق قاطع الدائرة عند إغلاق مفتاح التأريض.
- يمنع الإغلاق العرضي لمفتاح التأريض أثناء تنشيطه.
- يمنع الدخول العرضي إلى المقصورات النشطة.
- يمنع سوء تشغيل مفتاح العزل.
3. عربة قابلة للإزالة مثبتة في المركز للتشغيل والصيانة الأمامية، لتسهيل الإصلاحات.
4. مستوى عزل عالي، هيكل مدمج، ومقاومة قوية للخطأ.
5. متوافقة مع المعايير المحلية والدولية، وقابلة للتكيف مع مخططات توزيع الطاقة المختلفة
هناك حاجة إلى محطة فرعية بلدية بقدرة 110 كيلوفولت لترقية شبكة توزيع الطاقة الثانوية الخاصة بها لتلبية احتياجات المناطق الحضرية المتنامية الطلب على الطاقة وتحسين موثوقية إمدادات الطاقة.
تم نشر 36 وحدة Usune 24kV ذات الجهد المتوسط والجهد المتوسط لنظام توزيع الطاقة 24kV.
- أدى التصميم المدمج لمجموعة المفاتيح الكهربائية إلى توفير 30% من المساحة الأرضية للمحطة الفرعية.
- تم تشغيل نظام التشابك الخماسي دون أي حوادث تشغيلية خلال ثلاث سنوات من التشغيل.
- تقنية موثوقة لقطع الدائرة الفراغية تقلل من وقت انقطاع التيار بنسبة تزيد عن 80%، مما يؤدي إلى تحسين كبير في الأداء
جودة إمدادات الطاقة لـ 200.000 ساكن.
يتطلب مجمع البتروكيماويات الحديث نظامًا موثوقًا للغاية لتوزيع الطاقة ذات الجهد المتوسط لضمان التشغيل التشغيل المستمر لمعدات الإنتاج الهامة.
تم توفير 58 وحدة مفاتيح كهربائية Usune 24kV، مصممة خصيصًا للبيئات الصناعية القاسية ومُعززة بـ مقاومة الغبار والتآكل.
- نجح في الصمود في وجه البيئة القاسية في الموقع (الغبار العالي والأبخرة الكيميائية)، مما أثبت ثباته
الأداء.
- تعمل إمكانية فصل الأعطال بسرعة (≥ 60 مللي ثانية) على حماية الضواغط والمفاعلات الباهظة الثمن من التلف أثناء فترة قصيرة
الدوائر.
- يعمل تصميم الصيانة المثبت في المقدمة على تقليل وقت توقف الصيانة بنسبة 50%، مما يضمن استمرارية الإنتاج.
A1: المنتج مناسب لأنظمة الطاقة AC 50/60 هرتز ثلاثية الطور 3.6～12kV، 24kV، لتلبية احتياجات معظم الأشخاص سيناريوهات توزيع الطاقة ذات الجهد المتوسط.
ج2: نعم. يعتمد المنتج تصميمًا للصيانة الأمامية يتم تشغيله من الأمام؛ يمكن نقل عربة قاطع الدائرة الكهربائية صيانة واستبدال سريع دون التأثير على تشغيل الدوائر الأخرى.
ج3: نعم. يمكن لـ Usune تخصيص التيار المقنن، تيار كسر الدائرة القصيرة، حجم الخزانة، تكوين الحماية، وما إلى ذلك، وفقًا لمتطلبات المشروع للتكيف مع ظروف التشغيل المختلفة ومتطلبات النظام.
