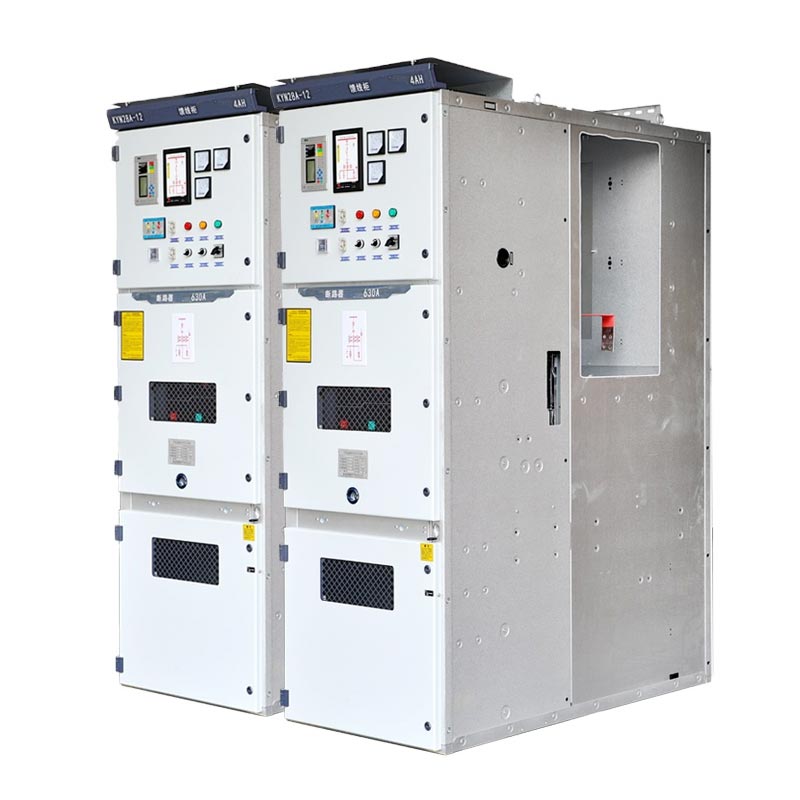

إن Usune Kyn28 Switchgear 10kV مناسب لثلاث مراحل AC 50 هرتز و 3.6 ~ 12 كيلو فولت بسبار واحد و بسبار واحد مجزأة أنظمة الطاقة، وتتميز بوظائف "خمسة واقية" شاملة. يمكن تجهيز قسم عربة اليد في الخزانة مع المكونات الأساسية مثل قواطع دوائر الفراغ وموصلات الفراغ. قواطع دوائر مفرغة من ماركات مثل ABB VD4, يمكن اختيار Schneider HVX وUsune VS1. هذا هو حاليا مجموعة كاملة من الجهد العالي الداخلي السائد القوة معدات التوزيع، تستخدم بشكل رئيسي لنقل الطاقة واستقبالها في مختلف المحطات الفرعية والتوزيع المحطات والتحكم في الدوائر والحماية والمراقبة.
المفاتيح الكهربائية ذات الجهد المنخفض
مفاتيح الجهد المتوسط
• درجة حرارة الهواء المحيط: الحد الأعلى +40 درجة مئوية، الحد الأدنى -15 درجة مئوية.
• الرطوبة النسبية: المعدل اليومي لا يتجاوز 95%، المعدل الشهري لا يتجاوز 90%.
• الارتفاع: 1000 متر وأقل.
• شدة الزلازل: لا تزيد عن 8 درجات.
• لا توجد مخاطر حريق أو انفجار، ولا تلوث شديد، ولا تآكل كيميائي، ولا اهتزازات عنيفة. إذا
التشغيل
تتجاوز البيئة الظروف العادية المحددة في GB3906، ويجب على المستخدم والشركة المصنعة التفاوض بشأن ذلك
تحديد
الظروف المناسبة.
• الفولطية المقدرة: 3.6 كيلو فولت، 6.6 كيلو فولت، 7.2 كيلو فولت، 10 كيلو فولت، 11 كيلو فولت، 12 كيلو فولت، 13.8 كيلو فولت، 15 كيلو فولت، 17.5 كيلو فولت، 20 كيلو فولت، 24 كيلو فولت؛
• التردد المقدر: 50/60 هرتز؛
• التصنيف الحالي: 630A، 1250A، 1600A، 2000A، 2500A، 3150A، 4000A، 5000A؛
• تصنيف تيار الصمود القصير (4 ثواني): 16 كيلو أمبير، 20 كيلو أمبير، 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير؛
• مستوى العزل المقدّر: 42 كيلو فولت (تردد الطاقة دقيقة واحدة، بين الأقطاب الكهربائية/إلى الأرض)، 48 كيلو فولت (اتصال مفتوح)؛ 75 كيلو فولت
(نبضة البرق، بين الأقطاب الكهربائية/إلى الأرض)، 85 كيلو فولت (اتصال مفتوح، قيمة الذروة)؛
• فئة الحماية: تصنيف الحماية IP4X للعلبة، وحماية IP2X للمقصورات؛
• أنواع الخزانات: كبائن الخطوط الواردة، كبائن الخطوط الصادرة، كبائن حماية المحولات، ربطة قضيب التوصيل
خزائن,
خزائن مفاتيح الفصل، وخزائن رفع قضيب التوصيل، وخزائن PT/VT، وما إلى ذلك؛

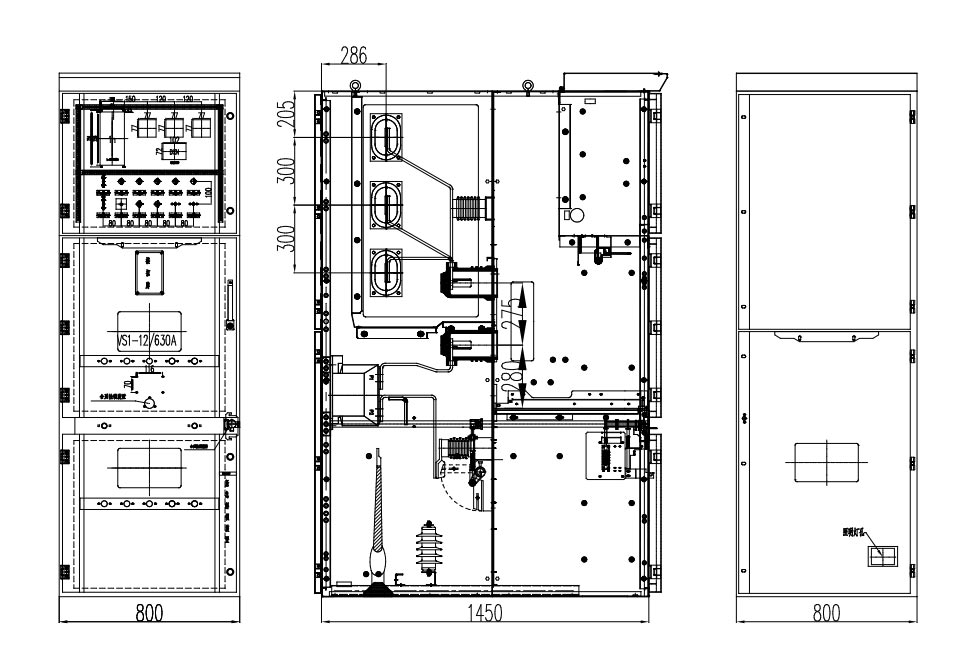

• أبعاد الخزانة: العرض 650 ملم / 800 ملم / 1000 ملم، الارتفاع 2300 ملم، العمق 1450 ملم.
| غرض | وحدة | المعلمة | ||||||
| الجهد المقنن | كيلو فولت | 3 | 6 | 7.2 | 12 | |||
| التردد المقدر | هرتز | 50 | ||||||
| التصنيف الحالي لقاطع الدائرة | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| التصنيف الحالي لخزانة التبديل | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| تصنيف وقت قصير يتحمل التيار (4s) | كا | 16 | 20 | 25 | 31.5 | 40 | 50 | |
| الذروة المقدرة تحمل التيار (الذروة) | كا | 40 | 50 | 63 | 80 | 100 | 125 | |
| تصنيف كسر الدائرة القصيرة الحالية | كا | 16 | 20 | 25 | 31.6 | 40 | 50 | |
| تصنيف ماس كهربائى صنع التيار (الذروة) | كا | 40 | 50 | 63 | 80 | 100 | 125 | |
| مستوى العزل المقدر | 1 دقيقة تردد الطاقة يتحمل الجهد | كيلو فولت | 24 | 32 | 42 | |||
| دفعة البرق تحمل الجهد | كيلو فولت | 40 | 60 | 75 | ||||
| مستوى الحماية | IP4X للحاوية، IP2X لغرفة العزل وغرفة قواطع الدائرة المفتوحة | |||||||

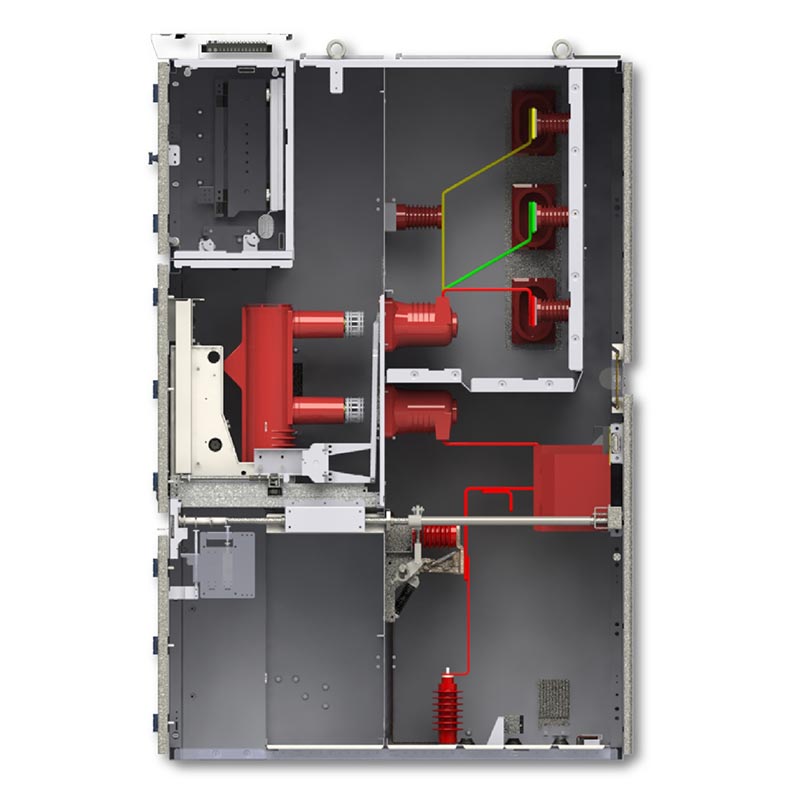

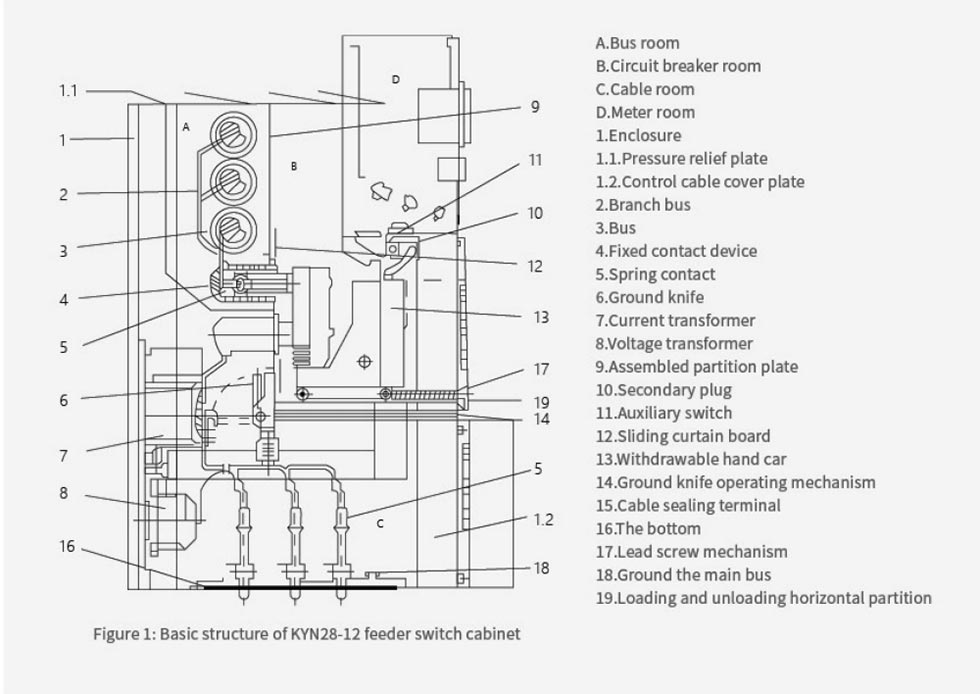

تتبنى Kyn28 Switchgear 10kV هيكلًا معدنيًا مغلقًا مدرعًا، مع كل حجرة وظيفية بشكل مستقل منفصل. جنبا إلى جنب مع الأقفال الميكانيكية والكهربائية، فإنها تحقق بشكل كامل تشابكًا بخمسة إثباتات، القضاء خطر سوء التشغيل. يصل تصنيف حماية العلبة إلى IP4X، وحماية المقصورة هي IP2X، كذلك تعزيز قدرات حماية السلامة.
تم تصميمها وتصنيعها بدقة وفقًا للمعايير الدولية IEC ونظام إدارة الجودة ISO، باستخدام مكونات تفريغ عالية الجودة، فهو متوافق مع العديد من قواطع دوائر التفريغ ذات العلامات التجارية المعروفة قوي قدرة تحمل الدائرة القصيرة، تتكيف مع نطاق واسع من الجهد والتيار، وهي مناسبة للاستخدام على المدى الطويل مستمر العملية.

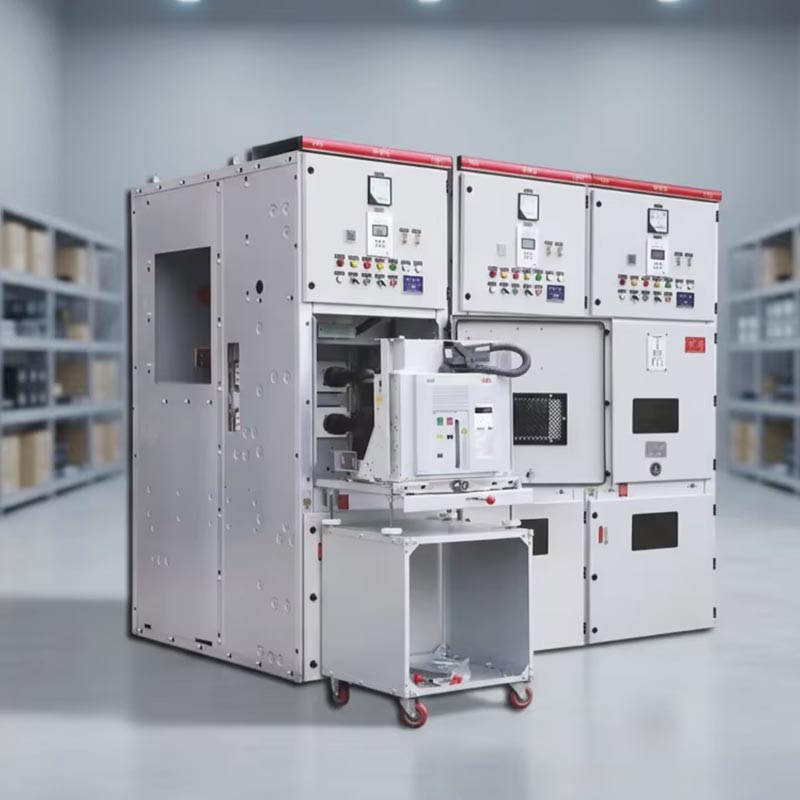

يسمح تصميم العربة القابلة للإزالة بإجراء فحص واستبدال سريع وسهل. يدعم هيكلها المدمج الجبهة الصيانة وتوفير المساحة ووقت التوقف عن العمل. تتكيف أبعاد الخزانة القياسية مع سيناريوهات التثبيت المختلفة، مما أدى إلى كفاءة التثبيت العالية.
تغطي Kyn28 Switchgear 10kV جميع مستويات الجهد من 3.6 إلى 24kV، وهي متوافقة مع التردد المزدوج 50/60 هرتز أنظمة, وتقدم أنواعًا مختلفة من الخزانات لتلبية احتياجات توزيع الطاقة لمختلف الصناعات مثل محطات الطاقة، المحطات الفرعية والمؤسسات الصناعية والتعدين والمباني الشاهقة. ويمكنه أيضًا التكيف مع مختلف الأساليب التقليدية بيئات العمل.
اختار مشروع تجديد محطة فرعية بقدرة 110 كيلو فولت في مدينة معينة 28 وحدة مفاتيح كهربائية من نوع Usune KYN28-12. المعدات حقق استخدامًا عاليًا للمساحة، وتشغيلًا سريعًا، ومعدل موثوقية بنسبة 99.98% بعد التشغيل، بشكل ملحوظ تحسين مستوى السلامة لشبكة توزيع الطاقة. في هذا المشروع، تم تكييف المفاتيح الكهربائية مع المتطلبات البيئية للموقع، بما في ذلك الارتفاع ودرجة الحرارة والرطوبة، ودائرة فراغ مناسبة تم اختيار نموذج الكسارة ليتوافق بشكل مثالي مع احتياجات توزيع الطاقة للمحطة الفرعية.
ج: يشمل ذلك بشكل أساسي منع الفتح والإغلاق العرضي لقواطع الدائرة الكهربائية، ومنع الدفع أو السحب عربة اليد تحت الحمل، مما يمنع توصيل أسلاك التأريض بالدوائر الحية، ويمنع إغلاق قاطع الدائرة مع سلك التأريض المتصل، ويمنع الأفراد من الدخول إلى الحياة عن طريق الخطأ المقصورات، وبالتالي ضمان سلامة الأفراد والمعدات من الناحية الهيكلية.
ج: يوصى بإجراء فحص روتيني كل 6 أشهر وصيانة شاملة كل 1-2 سنوات. مع التركيز على فحص الآلية، والعزل، والتشابك، وضيق الترباس. يوفر Usune التقنية الكاملة الدعم.
ج: نعم. باعتبارها شركة مصنعة محترفة، يمكن لـ Usune تخصيص التكوينات الداخلية ومستويات الحماية و حلول مراقبة ذكية تعتمد على الجهد والتيار ومتطلبات الحماية وبيئة الموقع. يمكنها ذلك قم أيضًا بضبط أبعاد الخزانة واختيار نماذج قواطع الدائرة الكهربائية المناسبة لتلبية الاحتياجات المحددة.
باختصار، يدمج Usune Kyn28 Switchgear 10kV السلامة والموثوقية وسهولة الاستخدام. بدعم من ناضجة التصميم ومراقبة الجودة الصارمة والمعايير الفنية الشاملة، وهي مناسبة لمختلف الأعمال البيئات والسيناريوهات. كشركة مصنعة محترفة ومورد عالي الجودة من الصين، تواصل Usune القيام بذلك توفير حلول توزيع طاقة متوسطة الجهد مستقرة وفعالة للمستخدمين في جميع أنحاء العالم.
