تم تصميم مجموعة المفاتيح الكهربائية AC القابلة للسحب والمغطاة بالمعدن KYN61-40.5 من أجل أنظمة توزيع الطاقة ذات التيار المتردد ثلاثية الطور 40.5 كيلو فولت، 50/60 هرتز. اعتماد ايه بي بي تصميم مخطط تفصيلي موحد ومفاهيم واجهة الإنسان والآلة، هذا تجمع المفاتيح الكهربائية ذات الجهد العالي بين هيكل المقصورة KYN61 المثبت و مظهر صناعي على طراز ABB وميزات أمان تشغيلية متقدمة.
تم تصميمه لتطبيقات توزيع الطاقة ذات الجهد المتوسط الموثوق بها توفر KYN61-40.5 Switchgear قوة ميكانيكية وكهربائية ممتازة الأداء، وسهولة الصيانة للمحطات الفرعية ومحطات الطاقة و أنظمة الطاقة الصناعية.

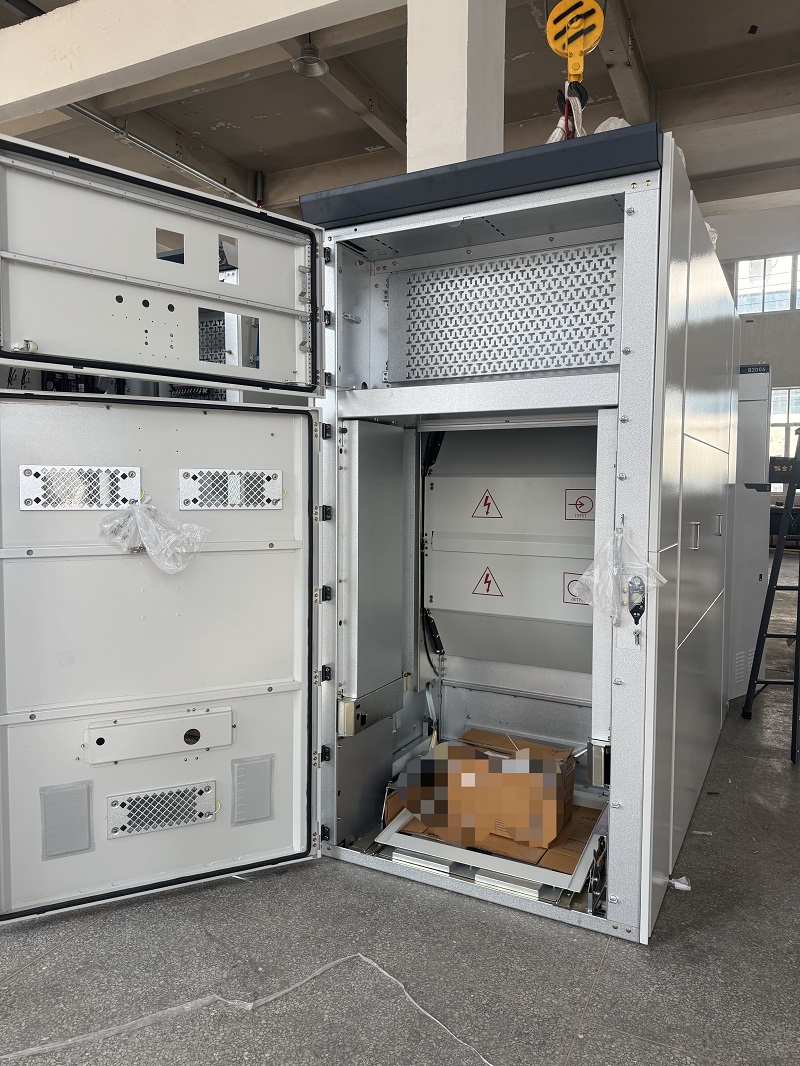

تم تصنيع هيكل الخزانة الخاص بـ KYN61-40.5 Switchgear باستخدام جودة عالية صفائح فولاذية مطلية بالألمنيوم والزنك تمت معالجتها بتقنية الثني CNC. ال يعتمد الهيكل على طريقة تجميع مثبتة بمسامير عالية القوة بدون لحام، مما يضمن ذلك صلابة ممتازة للخزانة، ودقة الأبعاد، واستقرار ميكانيكي طويل الأمد.
أبعاد الخزانة القياسية هي:
يتم تقسيم العلبة بواسطة أقسام معدنية مؤرضة إلى أربعة مستقلة المقصورات:
تتميز كل حجرة بقناة مستقلة لتخفيف الضغط بشكل فعال تحرير ضغط القوس الداخلي وتحسين السلامة التشغيلية.
تتبنى اللوحة الأمامية لـ KYN61-40.5 Switchgear تصميم تشغيل متكامل. نافذة عرض الأداة، مقبض التشغيل الميكانيكي، موضع عربة اليد يتم ترتيب المؤشر وآلية القفل والملصقات التحذيرية بشكل واضح تخطيط منظم، مما يسمح للمشغلين بتحديد حالة المعدات بسرعة.
توفر شبكات التهوية المحسنة تبديدًا فعالاً للحرارة مع الحفاظ عليها مظهر خزانة نظيف وموحد. يصل تصنيف حماية العلبة IP4X، ومستوى الحماية هو IP2X عندما يكون باب حجرة قاطع الدائرة الكهربائية كذلك مفتوح.

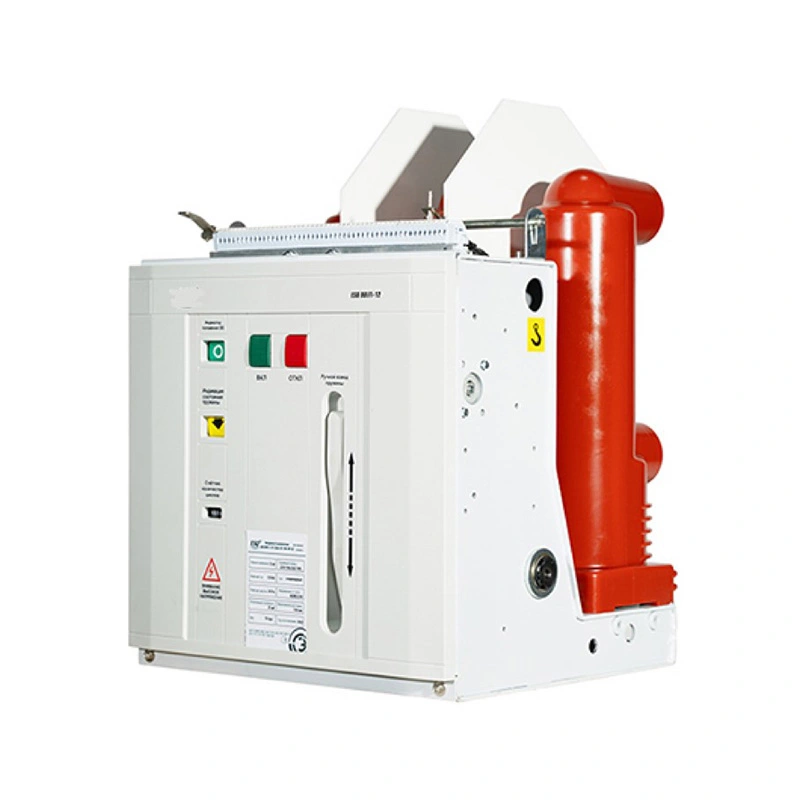

تتوافق مجموعة المفاتيح الكهربائية KYN61-40.5 تمامًا مع ABB HD4 وVD4-40.5 قواطع دوائر مفرغة قابلة للسحب، بالإضافة إلى مرحلات الحماية من سلسلة ABB REF. وهذا يجعله حلاً مثاليًا للمشاريع التي تتطلب مجموعة مفاتيح كهربائية متوافقة مع ABB التكوينات.
تعتمد عربة اليد القابلة للسحب آلية دفع لولبية مثبتة على الأرض، توفير التشغيل السلس وقابلية التبادل الممتازة لدائرة فراغ ABB قواطع. يدمج نظام التشابك الخماسي الكامل الميكانيكي ووظائف حماية السلامة الكهربائية وفقًا لمفاهيم منطق السلامة الخاصة بشركة ABB.
التصميم، إزالة العزل، الهيكل الميكانيكي، والأداء الكهربائي تتوافق مجموعة المفاتيح الكهربائية KYN61-40.5 مع المعايير الدولية بما في ذلك:
تدعم مجموعة المفاتيح الكهربائية متطلبات المشروع بما في ذلك اختبارات ارتفاع درجة الحرارة، اختبارات تحمل الدائرة القصيرة، واختبارات تصنيف القوس الداخلي، مما يجعلها مناسبة لتطبيقات توزيع الطاقة ذات الجهد العالي.
تعتمد مجموعة المفاتيح الكهربائية مظهر الخزانة على طراز ABB والتشغيل الموحد تصميم الواجهة، مما يوفر مظهرًا صناعيًا احترافيًا ومريحًا تجربة العملية.
يعمل هيكل التجميع المعياري المثبت بمسامير على تحسين صلابة الخزانة وتبسيطها التثبيت، ويتيح سهولة الصيانة والتوسع في المستقبل.
تعمل الأقسام المعدنية المؤرضة على إنشاء مقصورات وظيفية منفصلة، مما يؤدي إلى تحسينها سلامة المشغل وتوفير حماية فعالة لتخفيف ضغط القوس الداخلي.
تم تصميم مجموعة المفاتيح الكهربائية خصيصًا لتتوافق مع قواطع دوائر التفريغ ABB بقدرة 40.5 كيلو فولت وأجهزة الحماية، مما يوفر قابلية تبادل ونظام ممتازين التكامل.
مع حماية IP4X وتصميم الأمان المتقدم، KYN61-40.5 المفاتيح الكهربائية مناسبة للمحطات الفرعية ومرافق توليد الطاقة والصناعية محطات، وغيرها من مشاريع توزيع الجهد المتوسط.
يتم استخدام المفاتيح الكهربائية KYN61-40.5 على نطاق واسع في:
مع تصميم متوافق مع ABB، وبنية ميكانيكية قوية، وأمان متقدم الحماية والامتثال لمعايير IEC، توفر KYN61-40.5 Switchgear حل موثوق لمتطلبات توزيع الطاقة ذات الجهد المتوسط. يسلم عمر خدمة طويل، صيانة مريحة، وتشغيل مستقر للطاقة الحرجة التطبيقات في جميع أنحاء العالم.
