مع الترقية المستمرة لشبكات الطاقة الحضرية، وتوليد الطاقة الجديدة وأنظمة إمدادات الطاقة الصناعية، أصبحت المفاتيح الكهربائية ذات الجهد المتوسط المدمجة والذكية ومنخفضة الصيانة من المعدات الأساسية التي لا غنى عنها لهندسة توزيع الطاقة. الالوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائية، ممثلة بالوحدة الرئيسية الحلقية المعزولة بالهواء من سلسلة XGN15 SF6، حلت تدريجيًا محل المفاتيح الكهربائية التقليدية الضخمة نظرًا لصغر حجمها وأدائها المستقر وقابلية التوسع القوية. تتناول هذه المدونة المنتجات المصنعة بواسطةشركة تشجيانغ أوسوني الكهربائية المحدودةباعتباره جوهرًا، يقدم بشكل شامل ميزات المنتج والمعلمات التقنية الكاملة والبنية الداخلية ومواصفات التشغيل وسيناريوهات التطبيق والخدمات الداعمة.

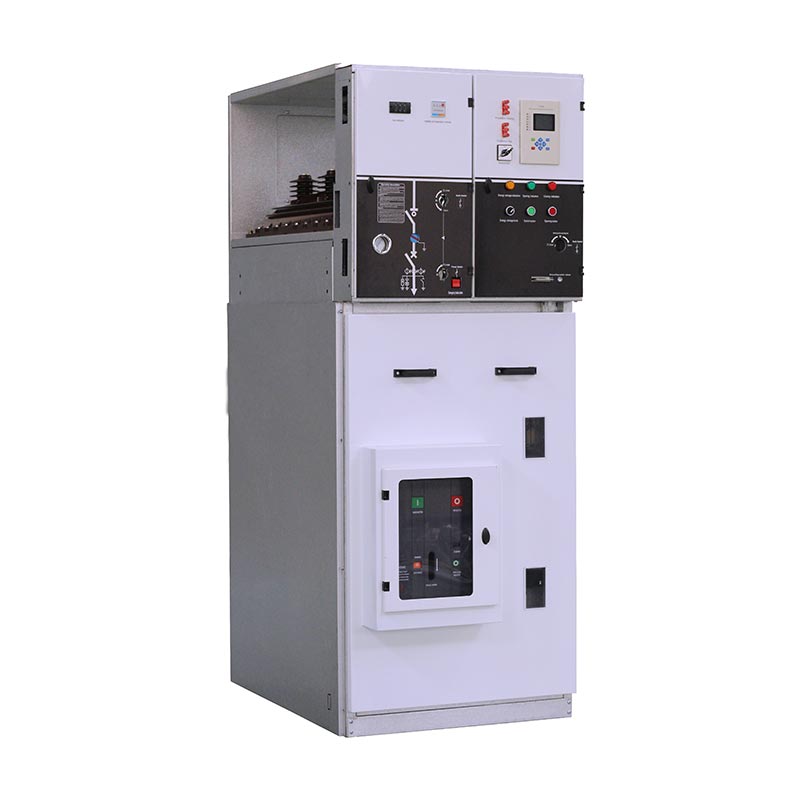

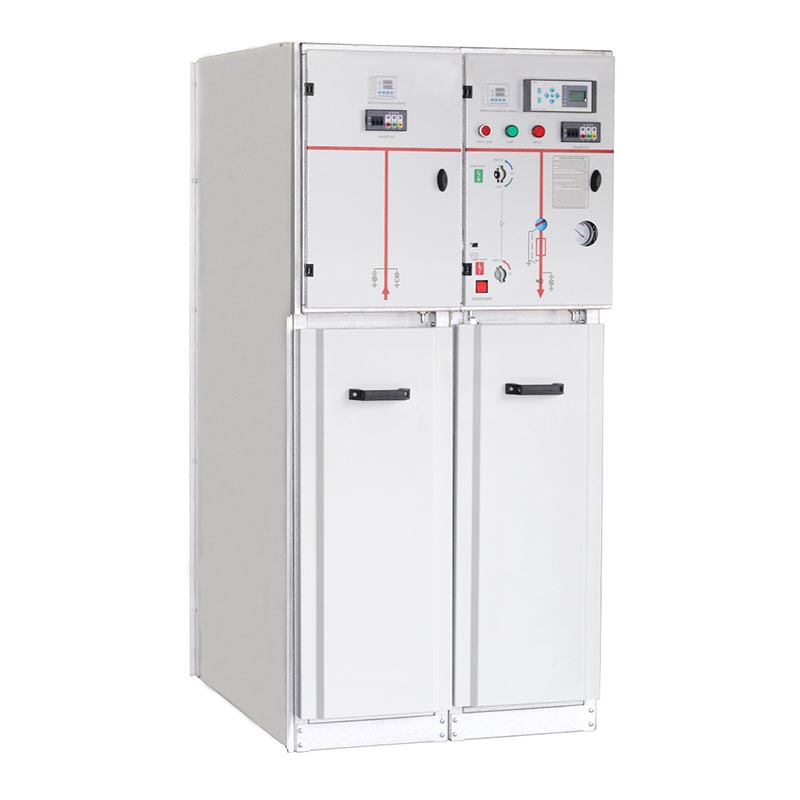

ال الوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائيةعبارة عن مجموعة مفاتيح معيارية مغلفة بالمعدن تم تطويرها خصيصًا لأنظمة توزيع الطاقة ذات الجهد المتوسط من 12 كيلو فولت إلى 36 كيلو فولت. اعتماد مفتاح تحميل سداسي فلوريد الكبريت SF6 المتقدم وتقنية عزل الهواء، فهو يدمج وظائف كسر الدائرة والحماية والمراقبة والتشابك في خزانة واحدة. تم تطويرها وإنتاجها بشكل مستقل بواسطةشركة تشجيانغ أوسوني الكهربائية المحدودة، يتميز منتج سلسلة XGN15 بالتخطيط المدمج والتشغيل المرن والتشابك الميكانيكي الموثوق به.
تختلف عن خزائن المفاتيح التقليدية، فقد تم تصميم هذه الوحدة الرئيسية الحلقية لأتمتة توزيع الطاقة. إنه يقلل بشكل كبير من صعوبة البناء في الموقع والصيانة اللاحقة، وهو مناسب لمختلف مساحات التركيب الضيقة. بدعم من نظام البحث والتطوير والإنتاج والاختبار الكامل للشركة، يتوافق كل رابط إنتاج بشكل صارم مع المعايير الدولية، مما يضمن التشغيل المستقر طويل الأجل للمنتجات في بيئات توزيع الطاقة المعقدة. وقد تم الترويج له على نطاق واسع في تجديد شبكات الطاقة في المناطق الحضرية والريفية، وإمدادات الطاقة الصناعية والمدنية، والطاقة الجديدة وغيرها من المجالات في الداخل والخارج.
الوحدة الرئيسية الحلقية مع قاطع الدائرة الكهربائيةتبرز في سوق المفاتيح الكهربائية ذات الجهد المتوسط بنقاط قوة أساسية متعددة. إلى جانب تكنولوجيا البحث والتطوير المستقلة والتصميم الأمثل، يتم تلخيص مزاياها الرئيسية على النحو التالي:
• تكوين المفتاح الرئيسي المتنوع: مجهز بمفتاح تحميل SF6 منتج ذاتيًا بشكل قياسي، والذي يتمتع بعمر خدمة طويل، وتشغيل مستقر وتكلفة صيانة منخفضة. يمكن للمستخدمين أيضًا اختيار تركيب قواطع دوائر مفرغة لتحسين قدرة القطع ومستوى حماية السلامة، والتكيف مع متطلبات توزيع الطاقة المختلفة.
• التشغيل المزدوج والترقية الذكية: دعم أوضاع التشغيل اليدوية والكهربائية لتلبية عادات التشغيل المتنوعة في الموقع. يمكن مطابقته مع أجهزة FTU وRTU لتحقيق التحكم عن بعد، والتشوير عن بعد، والقياس عن بعد والضبط عن بعد، مما يلبي بشكل كامل متطلبات "التحكم عن بعد الأربعة" لأتمتة التوزيع وتحقيق إدارة الشبكة الذكية.
• تقنية المراقبة والحماية المتقدمة: أجهزة استشعار مدمجة عالية الدقة ومرحلات حماية، يمكنها مراقبة حالة تشغيل المعدات في الوقت الفعلي، والاستجابة السريعة للأخطاء وحماية سلامة أنظمة توزيع الطاقة والمشغلين بشكل فعال.
• هيكل خفيف الوزن وقابل للتوسيع: يعتمد نظام التجميع الأمثل، وهو مناسب للنقل والرفع والتركيب. يدعم التصميم المعياري الجمع الحر وتوسيع السعة لاحقًا، والتكيف بمرونة مع الطلب المتغير على الطاقة في السوق.
• أمان عالي وحجم صغير: هيكل عزل الهواء + جهاز تعشيق ميكانيكي موثوق به، مما يمنع سوء التشغيل بشكل فعال. حجم الخزانة الصغير يوفر مساحة الأرضية، وهي المعدات المفضلة للمحطات الفرعية وغرف التوزيع ذات المساحة المحدودة.
لضمان التشغيل المستقر والآمن للالوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائية,المعدات لديها متطلبات واضحة لبيئة التشغيل. يتم اختبار جميع المنتجات وفقًا للمعايير التالية:
1. أقصى ارتفاع: 1000m
2. نطاق درجة الحرارة المحيطة: -35 درجة مئوية ~ 45 درجة مئوية، يجب ألا يتجاوز الحد الأقصى لفرق درجة الحرارة 25 درجة مئوية
3. معيار الرطوبة: متوسط الرطوبة النسبية اليومية ≥95%؛ متوسط الرطوبة النسبية الشهرية ≥90%
4. المقاومة الزلزالية: التكيف مع شدة الزلازل 8 درجات وأقل
5. متطلبات الموقع: لا يوجد اهتزازات شديدة أو تأثير أو نار مفتوحة أو تآكل كيميائي أو مخاطر انفجار
يرجى التأكد من بيئة الموقع قبل التثبيت لإطالة عمر خدمة المعدات وتجنب الأعطال التشغيلية.
يسرد الجدول التالي كافة المعلمات التقنية القياسية لسلسلة XGN15الوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائية، تغطي ثلاثة مستويات جهد رئيسية 12 كيلو فولت و24 كيلو فولت و36 كيلو فولت، كمرجع للمشتريات والتصميم الهندسي الخاص بك:
| S/N | اسم | وحدة | 12 كيلو فولت | 24 كيلو فولت | 36 كيلو فولت |
| 1 | الجهد المقنن | كيلو فولت | 12 | 24 | 36 |
| 2 | التصنيف الحالي | A | 630 | 630 | 630 |
| 3 | تصنيف كسر حلقة مغلقة الحالية | A | 630 | 630 | 630 |
| 4 | تم تصنيفها على تيار كسر الحمل | A | 630 | 630 | 630 |
| 5 | تصنيف وقت قصير تحمل التيار | كا | 16 | 16 | 16 |
| 6 | الذروة المقدرة تحمل التيار | كا | 40 | 40 | 40 |
| 7 | تصنيف ماس كهربائى صنع الحالي | كا | 40 | 40 | 40 |
| 8 | تردد الطاقة المقنن يتحمل الجهد (من مرحلة إلى مرحلة ومن مرحلة إلى الأرض) | كيلو فولت | 28 | 50 | 70 |
| 9 | تردد الطاقة المقدر يتحمل الجهد (عبر مسافة العزل) | كيلو فولت | 32 | 60 | 80 |
| 10 | تصنيف البرق تحمل الجهد (من مرحلة إلى مرحلة ومن مرحلة إلى الأرض) | كيلو فولت | 75 | 125 | 170 |
| 11 | تصنيف البرق تحمل الجهد (عبر مسافة العزل) | كيلو فولت | 85 | 145 | 195 |
| 12 | تصنيف النقل الحالي | A | 630 | 630 | 630 |
| 13 | التحمل الميكانيكي | مكتب خدمات المشاريع | م1 1000 | م1 1000 | م1 1000 |
| 14 | التحمل الكهربائي | مكتب خدمات المشاريع | ه1 | ه1 | ه1 |
| 15 | ضغط غاز SF6 (20 درجة مئوية) | حاجِز | 0.5 | 0.5 | 0.5 |
| 16 | معدل التسرب السنوي | ≥% | 0.5 | 0.5 | 0.5 |
| 17 | درجة حماية الضميمة | / | IP3X | IP3X | IP3X |
الالوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائيةيدعم أنواع الخزانات المتعددة وتكوين المكونات المرنة. تتمتع أجسام الخزانات المختلفة بمعايير حجم مقابلة لأنظمة 12 كيلو فولت و24 كيلو فولت و36 كيلو فولت، كما هو موضح في الجدول أدناه:
| لا. | نوع المفاتيح الكهربائية | التكوين الاختياري | 12 كيلو فولت الأبعاد (العرض × العمق × الارتفاع، مم) | 24 كيلو فولت الأبعاد (العرض × العمق × الارتفاع، مم) | 36 كيلو فولت الأبعاد (العرض × العمق × الارتفاع، مم) |
| 1 | لوحة LBS الواردة/الصادرة | مفتاح التحميل، مفتاح التأريض، شريط التوصيل الرئيسي | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | لوحة حماية المحولات | مفتاح التحميل، مفتاح التأريض، المصهر، شريط التوصيل الرئيسي | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | لوحة القياس | محول، فيوز، بسبار الرئيسي | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | لوحة CB الصادرة | قاطع، محول تيار، مفتاح الحمل، مفتاح التأريض، حماية المرحل، قضيب التوصيل الرئيسي | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB الصادرة مع لوحة القياس | قاطع، محول تيار، محول، مفتاح الحمل، مفتاح التأريض، حماية المرحل، قضيب التوصيل الرئيسي | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 الهيكل العام لمجلس الوزراء
مجلس الوزراءالوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائيةمقسمة إلى وحدات مستقلة علوية وسفلية، مع تقسيم واضح وأمان قوي:
1.غرفة التوصيل: تقع في الجزء العلوي من الخزانة، ويمر قضيب التوصيل الرئيسي عبر مجموعة المفاتيح الكهربائية بأكملها لتحقيق نقل الطاقة بين الخزانات.
2. غرفة التبديل الرئيسية: مجهزة بمفتاح تحميل SF6 مغلف براتنج الإيبوكسي، مع فتحة مراقبة ومقياس كثافة غاز SF6 اختياري.
3. غرفة الكابلات: مساحة واسعة لأسلاك الكابلات، والتي يمكن تجهيزها بمانع الصواعق ومحول التيار والملحقات الأخرى. يمكن فصل اللوحة السفلية وباب الخزانة لسهولة تركيب الكابل.
4. آلية التشغيل وغرفة التحكم بالجهد المنخفض: مجهزة بقفل ميكانيكي، ومؤشر موضع، وجهات اتصال مساعدة، وملف رحلة ومكونات أخرى، مما يدعم حلقات التحكم المختلفة وأدوات القياس.
تتكون الوحدة الرئيسية الحلقية لوحدة XGN15 V من قاطع دائرة فراغ، قاطع دائرة SF6، آلية التعشيق ومفتاح التأريض. طرق التثبيت ثابتة أمامية وثابتة جانبية. يمكن أن يكون قاطع الدائرة ومفتاح التحميل متشابكين لمنع سوء التشغيل.
6.2 نوعان من آليات التشغيل
• النوع K (آلية زنبركية مفردة مزدوجة الوظيفة): يتم تشغيل مفتاح التحميل بواسطة رافعة أو محرك بشكل مستقل؛ يتم تشغيل مفتاح التأريض بواسطة زنبرك ضغط ويتم تشغيله بواسطة رافعة منفصلة.
• النوع أ (آلية الزنبرك المزدوج ذات الوظيفة المزدوجة): يعتمد مفتاح التحميل على تخزين طاقة الزنبرك، أو الرافعة الداعمة، أو المحرك أو الزر. يتم تشغيل مفتاح التأريض بواسطة رافعة مستقلة بمحرك زنبركي.
جميع عمليات الالوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائيةيجب أن يتم ذلك مع إغلاق باب الخزانة. يحتاج المشغلون إلى اتباع العملية الموحدة:
7.1 تشغيل الطاقة
1. تأكد من إغلاق باب الخزانة بالكامل، وأدخل مقبض التشغيل في الفتحة العلوية وقم بتدويره 180 درجة عكس اتجاه عقارب الساعة حتى يتم سماع صوت فصل الفرامل، ويتم فصل مفتاح التأريض.
2. أدخل المقبض في الفتحة السفلية وقم بتدويره 180 درجة في اتجاه عقارب الساعة حتى يتم سماع صوت الإغلاق. المؤشر في وضع العمل، واكتملت عملية التشغيل.
7.2 عملية إيقاف التشغيل
1. أدخل المقبض في الفتحة السفلية وقم بتدويره 180 درجة عكس اتجاه عقارب الساعة لقطع الطاقة؛ إذا كانت السيارة مزودة بزر، فاضغط مباشرة على زر الرحلة.
2.تأكد من إطفاء شاشة العرض المباشرة تمامًا للتأكد من أن غرفة الكابلات عاجزة. أدخل المقبض في الفتحة العلوية وقم بتدويره 180 درجة في اتجاه عقارب الساعة لإغلاق مفتاح التأريض. تم إلغاء قفل باب الخزانة، واكتملت عملية إيقاف التشغيل.
ملاحظة: تحقق من مقياس الضغط SF6 قبل كل عملية تبديل للتأكد من أن الجهاز يعمل ضمن نطاق الضغط الطبيعي.
8.1 النقل والتخزين
• عندما يتم تثبيت الخزانة على اللوحة السفلية، يمكن نقلها بواسطة رافعة شوكية. وبخلاف ذلك، استخدم الرفع المتكامل. يجب أن تظل المعدات في وضع عمودي أثناء النقل ولا يجوز قلبها.
• لا يجوز تخزين المفاتيح الكهربائية في الخارج لفترة طويلة لتجنب الرطوبة والغبار والتآكل.
8.2 قواعد الصيانة
1. لا تحتاج المعدات إلى الصيانة خلال 3 سنوات في ظل ظروف التشغيل العادية، ولا تحتاج آلية تشغيل الزنبرك إلى التشحيم.
2. دورة الصيانة الدورية هي سنة واحدة. تتضمن محتويات الصيانة ربط جميع الموصلات الكهربائية والكنس وفحص المكونات الداخلية.
3. إجراء اختبارات الإغلاق والفتح لجميع المفاتيح ومفاتيح التأريض بشكل منتظم، واختبار الحلقة الكهربائية لضمان التشغيل المرن.
4. فحص وتصحيح أجهزة حماية التتابع قبل وضعها موضع التنفيذ.
9.1 المستندات والملحقات المرفقة
كل مجموعة منالوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائيةيتم تسليمها بمواد كاملة: شهادة المنتج ودليل التشغيل ورسومات التصميم الهندسي ومجموعة واحدة من مقابض التشغيل الخاصة.
9.2 معلومات الطلب مطلوبة
يحتاج العملاء إلى تقديم المعلومات التالية عند تقديم الطلبات: مخطط توصيلات الدائرة الرئيسية، خطة تركيب المفاتيح الكهربائية، نموذج المكون، مخطط الحلقة المساعدة وغيرها من المتطلبات الفنية الخاصة، وذلك لضمان تخصيص المنتجات بدقة.
تأسست شركة Zhejiang Usune Electric Co., Ltd. في عام 2011 وتقع في منطقة التنمية الاقتصادية يويهتشينغ، وهي قاعدة إنتاج كهربائية مشهورة في الصين. تمتلك الشركة رأس مال مسجل قدره 8 ملايين دولار أمريكي، وورشة إنتاج حديثة بمساحة 4300 متر مربع وأكثر من 100 موظف محترف. بعد سنوات من التطوير، قامت ببناء ثلاثة خطوط إنتاج أساسية: خط إنتاج المفاتيح الكهربائية ذات الجهد المنخفض والمتوسط، خط إنتاج قواطع دوائر الجهد العالي وخط إنتاج حقن راتنجات الإيبوكسي.
تقوم الشركة بدمج البحث والتطوير والإنتاج والمبيعات، مع مصفوفة منتجات كاملة تغطي المفاتيح الكهربائية ذات الجهد العالي والمنخفض والمحولات والمحاثات المتبادلة وقواطع الدوائر الكهربائية ذات الجهد العالي وملحقات المفاتيح. لقد حصلت على شهادات ISO 9001، ISO 14001 وISO 45001، وأصبحت موردًا مؤهلاً لشركة State Grid Corporation of China وشركة China Railway Construction Corporation. مع أكثر من 14 عامًا من الخبرة في الصناعة، تمتلك الشركة فريق بحث وتطوير ذو خبرة ونظام صارم لمراقبة الجودة، مما يدعم تخصيص OEM. يتم التحكم في دورة الإنتاج التقليدية خلال 15-20 يومًا، وجميع المنتجات مجهزة بتقارير اختبار كاملة لضمان الجودة الموثوقة.
الالوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائيةتم تطبيقه في العديد من المشاريع الرئيسية في الداخل والخارج، مما أدى إلى تراكم الخبرة الهندسية الغنية:
• مشاريع الإطلاق الفضائية
• مشروعات مصانع الكيماويات ومحطات الطاقة لمجموعة Huaneng
• محطات الطاقة النووية ومحطات الطاقة الكهرومائية ومراكز تخزين النفط
• التجمعات السكنية الحضرية والمجمعات التجارية والمناطق الخلابة الداعمة لتوزيع الطاقة
• 318 مشروع الطرق السريعة الوطنية والسكك الحديدية والأنفاق وغيرها من مشاريع إمدادات الطاقة للنقل
لقد نال الأداء المستقر للمنتج وخدمة ما بعد البيع المدروسة إشادة بالإجماع من المقاولين الهندسيين والمستخدمين النهائيين.
Q1: هل أنت منتج أو شركة تجارية؟
ج: نحن مصنع مباشر محترف. الجميعالوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائيةويتم إنتاج المنتجات الكهربائية الأخرى بشكل مستقل، وبأسعار تنافسية مباشرة من المصنع.
Q2: كم من الوقت يمكنني الحصول على عرض الأسعار بعد إرسال الاستفسار؟
ج: سيقدم فريق المبيعات لدينا عرض أسعار رسميًا في غضون 24 ساعة بعد تلقي طلبك التفصيلي.
Q3: هل يمكننا تخصيص شعار ومظهر المنتجات؟
ج: نعم، نحن ندعم خدمات OEM وODM، ويمكننا طباعة شعارات العملاء ومعلومات الشركة على الخزانة كما هو مطلوب.
س 4: ما هي مهلة الإنتاج القياسية؟
ج: يتم تحديد وقت التسليم حسب كمية الطلب. عادة، يمكن تسليم البضائع في غضون 15-20 يوما بعد تلقي الودائع.
س 5: ما هي عملية مراقبة الجودة الخاصة بك؟
ج: نقوم بتنفيذ فحص كامل للعملية بدءًا من المواد الخام والملحقات وحتى المنتجات النهائية. ستخضع جميع المعدات لاختبارات المصنع الروتينية قبل التسليم، مع تقديم تقارير اختبار متعددة.
س 6: كيفية حل مشاكل جودة المنتج بعد البيع؟
ج: في حالة حدوث أي مشكلة في الجودة، يرجى إرسال الصور أو مقاطع الفيديو إلينا. سيقدم فريقنا الفني حلاً مستهدفًا خلال 1-3 أيام.
س7: ما هي فترة ضمان المنتج؟
ج: نحن نقدم خدمة ضمان لمدة 12 شهرًا بدءًا من تاريخ التسليم.
س 8: لماذا تختارنا كمورد لك؟
ج: لدينا أكثر من 14 عامًا من الخبرة المهنية، وقدرات البحث والتطوير والتخصيص القوية، ومراقبة الجودة الصارمة، ودورة التسليم المستقرة وتقارير الاختبار الكاملة، وتوفير حلول معدات توزيع الطاقة الشاملة.
باعتبارها المعدات الأساسية لإمدادات الطاقة الحديثة للشبكة الحلقية ذات الجهد المتوسط، فإنالوحدة الرئيسية الدائرية مع قاطع الدائرة الكهربائيةيدمج الهيكل المدمج والوظيفة الذكية والصيانة المنخفضة والسلامة العالية، والذي يتكيف بشكل مثالي مع اتجاه تطوير الشبكة الذكية الحضرية وتوليد الطاقة الجديدة وتوزيع الطاقة الصناعية. مدعومة بقوة البحث والتطوير القوية وخطوط الإنتاج الموحدة ونظام مراقبة الجودة المثالي،شركة تشجيانغ أوسوني الكهربائية المحدودةتوفر وحدات رئيسية حلقية عالية الجودة وقابلة للتخصيص ومجموعة كاملة من خدمات الدعم للعملاء العالميين.
سواء كنت منخرطًا في مقاولات هندسة الطاقة، أو بيع المعدات الكهربائية بالجملة، أو بناء مشروع طاقة جديدة أو تجديد الشبكة الحضرية، فإن منتجاتنا يمكن أن تلبي احتياجاتك المتنوعة في مجال المشتريات والهندسة. إذا كنت تريد معرفة المزيد عن معلمات المنتج والمخططات المخصصة وعروض الأسعار وتفاصيل التعاون في المشروع، فلا تتردد في ذلكاتصل بنا. سوف يقوم فريق المبيعات والفني الدولي المحترف لدينا بالرد عليك في الوقت المناسب، وتقديم دعم مجاني للعينات والتوجيه الفني الاحترافي، ونتطلع إلى إقامة علاقات تعاون طويلة الأمد مربحة للجانبين مع الشركاء في جميع أنحاء العالم.
