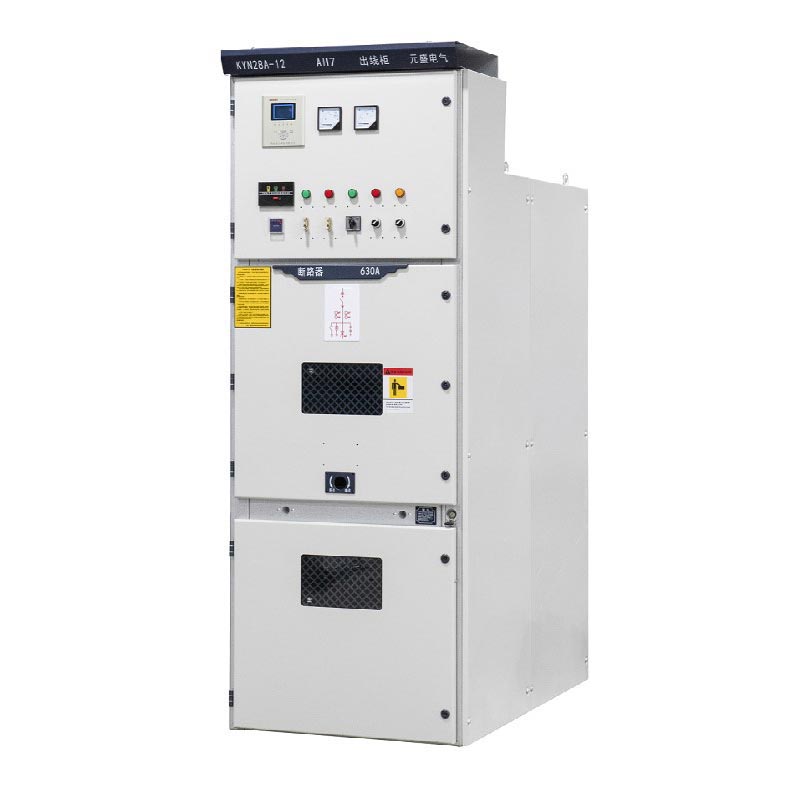

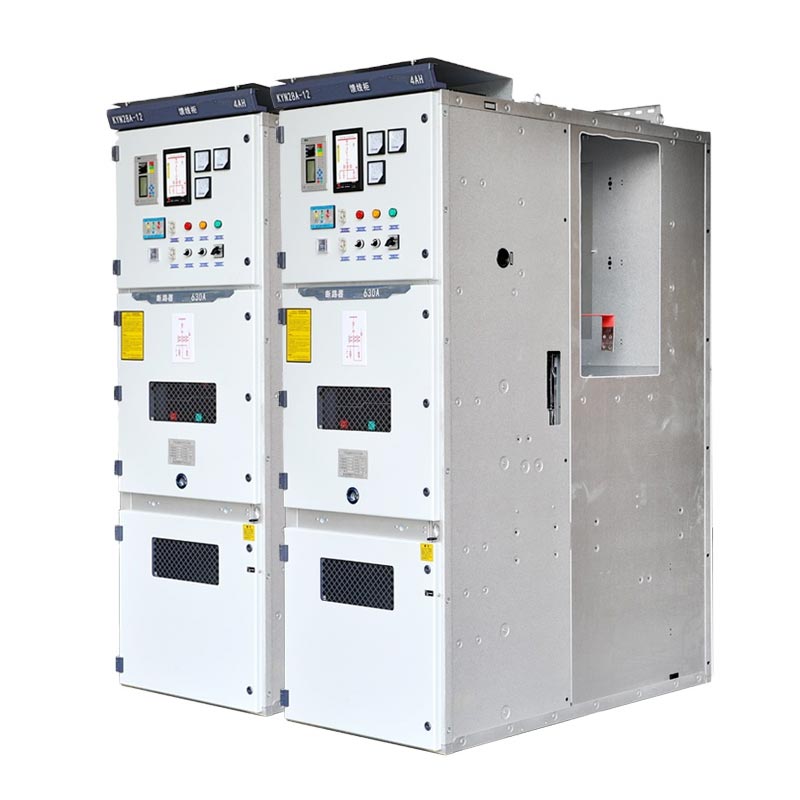

يتم وضع لوحات 11kV MV Vcb كتوزيع طاقة متوسطة الجهد من الدرجة الصناعية وعالية الموثوقية المعدات, مناسبة لأنظمة الجهد الكهربي 11 كيلو فولت أو أقل، ويمكن استخدامها في قضيب توصيل فردي، أو شريط توصيل فردي مجزأ، أو مزدوج بسبار أبنية. إنهم يلتزمون بشكل صارم بمعايير مثل IEC 60298، وIEC 694، وGB3906-2006، وDIN VDE 0670 الألمانية، و حاصلة على شهادة نظام إدارة ISO مع تحكم موحد طوال العملية بأكملها.
المفاتيح الكهربائية ذات الجهد المنخفض
مفاتيح الجهد المتوسط
الجهد المقدر 11 كيلو فولت (متوافق مع 3.6 ~ 12 كيلو فولت)، تيار متردد ثلاثي الطور 50/60 هرتز، التيار المقدر 630 أمبير ~ 2500 أمبير (قابل للتخصيص)، تيار كسر الدائرة القصيرة 25 كيلو أمبير ~ 40 كيلو أمبير، مستوى الحماية IP4X (الضميمة)، متوافق مع أنظمة متعددة أبنية.

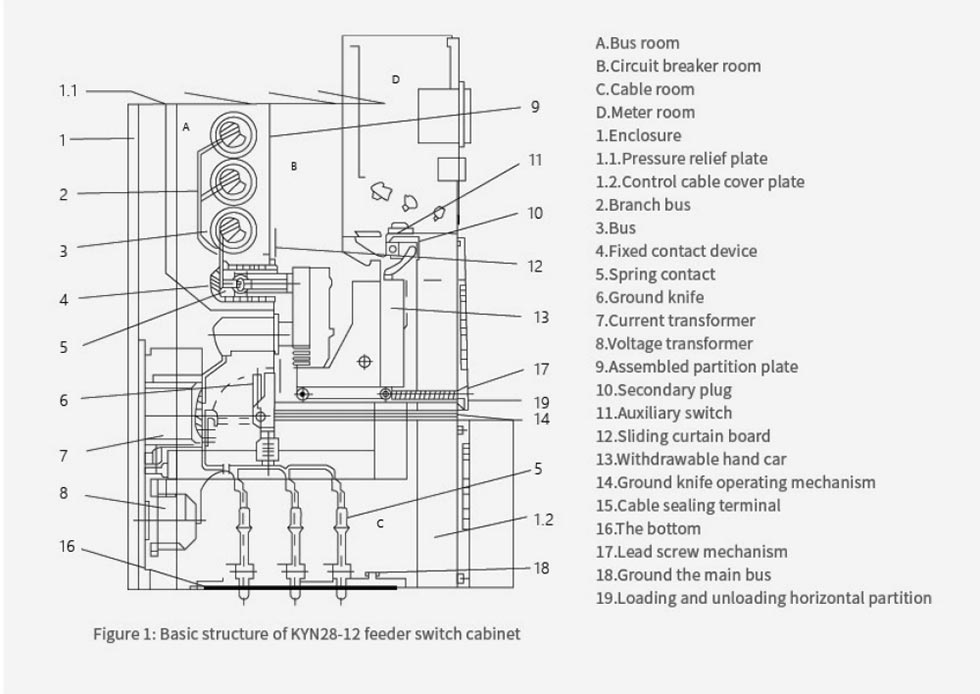

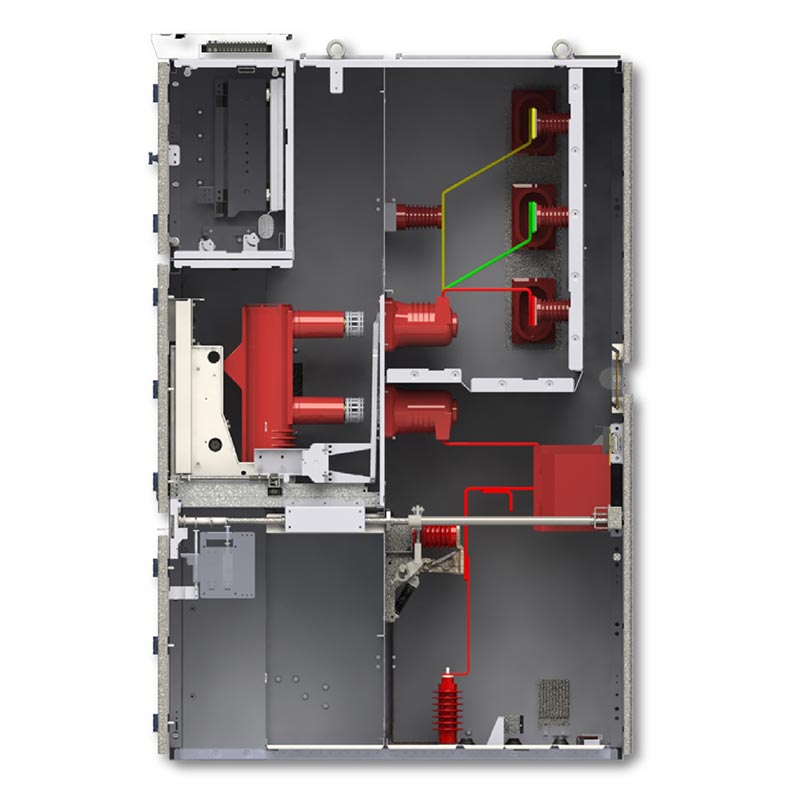

هيكل قابل للسحب مكسو بالمعدن، وأربع حجرات مستقلة، وعربة يدوية ذات موقع مركزي لسهولة الصيانة؛ مجهزة بنظام تشابك أمان شامل خماسي الحماية، حماية ميكانيكية + كهربائية مزدوجة، القضاء على سوء التشغيل. القدرة على التكيف البيئي قوية، ومناسبة لمختلف ظروف العمل في الأماكن المغلقة.
1. أداء موثوق: قاطع دارة فراغي مع استجابة سريعة، عمر ميكانيكي طويل، مناسب للاستخدام المتكرر العملية في سيناريوهات متعددة؛
2. آمنة ومريحة: حماية مغلقة بالكامل، تصميم عربة اليد للصيانة الفعالة، يدعم الذكاء التشغيل والصيانة عن بعد؛
3. الجودة العالمية: يضمن المصنع الموحد الذي يقع مقره في الصين القدرة الإنتاجية والجودة؛ ك مورد عالي الجودة، يصدر إلى مناطق متعددة ويوفر خدمة دورة كاملة.
1. خلفية المشروع: هذه المحطة الفرعية هي مركز إمداد الطاقة الأساسي في المنطقة، وتتطلب طاقة ثابتة بقدرة 11 كيلو فولت. إمداد المناطق الصناعية والمناطق السكنية المحيطة بها. يجب أن تتمتع المعدات بموثوقية عالية و الامتثال، وتكون متوافقة مع نظام الطاقة المحلي 50 هرتز.
2. حل التطبيق: قام Usune بتخصيص 28 لوحة KYN28A-12 11kV MV VCB، مع استخدام شريط توصيل واحد مجزأ الهندسة المعمارية ومجهزة بقواطع دوائر فراغ VS1 لتلبية متطلبات إمدادات الطاقة ذات الدائرة المزدوجة.
3. نتائج التنفيذ: في السنوات الثلاث منذ تشغيلها، عملت المعدات دون أي شيء الفشل، واجتياز اختبارات متعددة بنجاح في ظل الظروف القاسية مثل العواصف الرعدية ودرجات الحرارة المرتفعة. إنه يكمل بدقة توزيع الطاقة والحماية من الأخطاء، مما يساعد المحطة الفرعية على تحقيق "صفر انقطاع للطاقة". التشغيل والصيانة"، وقد نالت تقديرًا عاليًا من إدارة الطاقة المحلية.
1. خلفية المشروع: ورش الختم والطلاء في المصنع لديها متطلبات عالية للغاية من الطاقة استقرار العرض، مما يستلزم الترقية إلى نظام توزيع الطاقة 11 كيلو فولت. يجب أن تتوافق المعدات مع الاتحاد الأوروبي معايير اللجنة الكهروتقنية الدولية (IEC)، مع الأخذ في الاعتبار أيضًا سهولة الصيانة واستغلال المساحة.
2. حل التطبيق: تم اختيار 16 لوحة Usune 11kV MV VCB، باستخدام عربة يدوية ذات موقع مركزي هيكل متوافق مع نظام بسبار واحد ومجهز بسخانات مضادة للتكثيف وذكية وحدات مراقبة درجة الحرارة والرطوبة.
3. نتائج التنفيذ: تتكيف المعدات بشكل مثالي مع نظام التردد المزدوج الأوروبي 50 هرتز/60 هرتز. التثبيت لا يؤثر على إنتاج الورشة العادية، ويمكن سحب العربة اليدوية بسرعة للصيانة. بعد الترقية، انخفض معدل فشل مصدر الطاقة في المصنع بنسبة 90%، مما يلبي احتياجات الإنتاج المستمر من تصنيع السيارات.
1. درجة حرارة الهواء المحيط: الحد الأقصى +40 درجة مئوية، الحد الأدنى -10 درجة مئوية؛
2. الرطوبة النسبية: المتوسط اليومي ≥ 95%، المتوسط الشهري ≥ 90%؛
3. الارتفاع: ≥ 1000 م؛
4. شدة الزلازل: لا تتجاوز الدرجة 8؛
5. يجب تركيب المعدات في مواقع خالية من مخاطر الحريق أو الانفجار أو التلوث الشديد أو المواد الكيميائية
التآكل، والاهتزاز القوي.
6. إذا كان سيتم استخدام المعدات في ظل ظروف بيئية تتجاوز المتطلبات العادية المحددة في GB
3906، يجب أن يتم الاتفاق على الترتيبات ذات الصلة من قبل المستخدم والشركة المصنعة.
| غرض | مواصفة |
| الجهد المقنن | 3.6 كيلو فولت، 6.6 كيلو فولت، 7.2 كيلو فولت، 10 كيلو فولت، 11 كيلو فولت، 12 كيلو فولت، 13.8 كيلو فولت، 15 كيلو فولت، 17.5 كيلو فولت، 20 كيلو فولت، 24 كيلو فولت |
| التردد المقدر | 50/60 هرتز |
| التصنيف الحالي | 630A، 1250A، 1600A، 2000A، 2500A، 3150A، 4000A، 5000A |
| تصنيف تيار الصمود لفترة قصيرة (4s) | 16 كيلو أمبير، 20 كيلو أمبير، 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير |
| مستوى العزل المقدر | تردد الطاقة لمدة دقيقة واحدة: 42 كيلو فولت (قطب-قطب/أرضي)، 48 كيلو فولت (جهات اتصال مفتوحة) نبض البرق (الذروة): 75 كيلو فولت (قطب-قطب/أرضي)، 85 كيلو فولت (اتصالات مفتوحة) |
| مستوى الحماية | شل IP4X، IP2X بين المقصورة |
| درجة الحرارة المحيطة المطبقة | -15 درجة مئوية ~ +40 درجة مئوية |
| نوع اللوحة | اللوحة الواردة، اللوحة الصادرة، لوحة حماية المحولات، لوحة اقتران بسبار، لوحة المعزل، لوحة الناهض بسبار، لوحة PT / VT، الخ. |

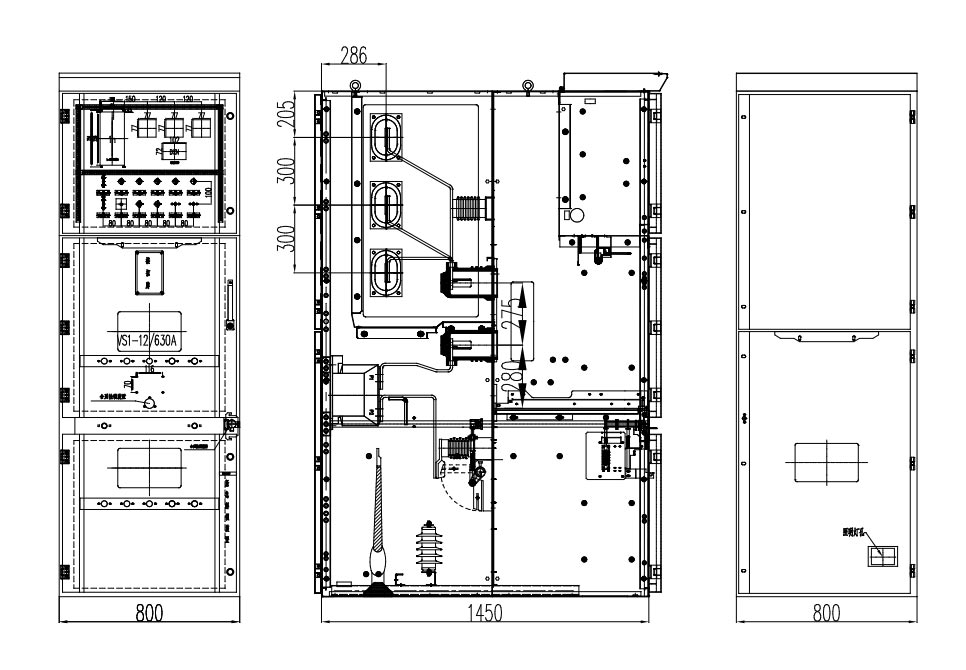

| أبعاد اللوحة | العرض: 650 ملم / 800 ملم / 1000 ملم الارتفاع: 2300 ملم العمق: 1450 ملم |
| قاطع الدائرة الفراغية الاختياري (VCB) | ABB VD4، شنايدر HVX، Usune VS1، إلخ. |
| غرض | وحدة | المعلمة | ||||||
| الجهد المقنن | كيلو فولت | 3 | 6 | 7.2 | 12 | |||
| التردد المقدر | هرتز | 50 | ||||||
| التصنيف الحالي لقاطع الدائرة | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| التصنيف الحالي لخزانة التبديل | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| تصنيف وقت قصير يتحمل التيار (4s) | كا | 16 | 20 | 25 | 31.5 | 40 | 50 | |
| الذروة المقدرة تحمل التيار (الذروة) | كا | 40 | 50 | 63 | 80 | 100 | 125 | |
| تصنيف كسر الدائرة القصيرة الحالية | كا | 16 | 20 | 25 | 31.6 | 40 | 50 | |
| تصنيف ماس كهربائى صنع التيار (الذروة) | كا | 40 | 50 | 63 | 80 | 100 | 125 | |
| مستوى العزل المقدر | 1 دقيقة تردد الطاقة يتحمل الجهد | كيلو فولت | 24 | 32 | 42 | |||
| دفعة البرق تحمل الجهد | كيلو فولت | 40 | 60 | 75 | ||||
| مستوى الحماية | IP4X للحاوية، IP2X لغرفة العزل وغرفة قواطع الدائرة المفتوحة | |||||||
ج: يشتمل على خمس وظائف رئيسية مثل قاطع الدائرة المضاد للتشغيل الخاطئ، مع ثنائي ميكانيكي وكهربائي المتشابكة لمنع سوء التشغيل.
ج: متوافق تمامًا، ولا يتطلب أي تعديل، ويمكنه استبدال المعدات الموجودة مباشرةً وتخصيص المعلمات مدعوم.
ج: متوافقة مع المعايير الدولية، يمكن تخصيص الشهادات الإقليمية؛ استجابة سريعة من الصين المصنع، وخدمة ما بعد البيع المحلية من منافذ البيع العالمية.

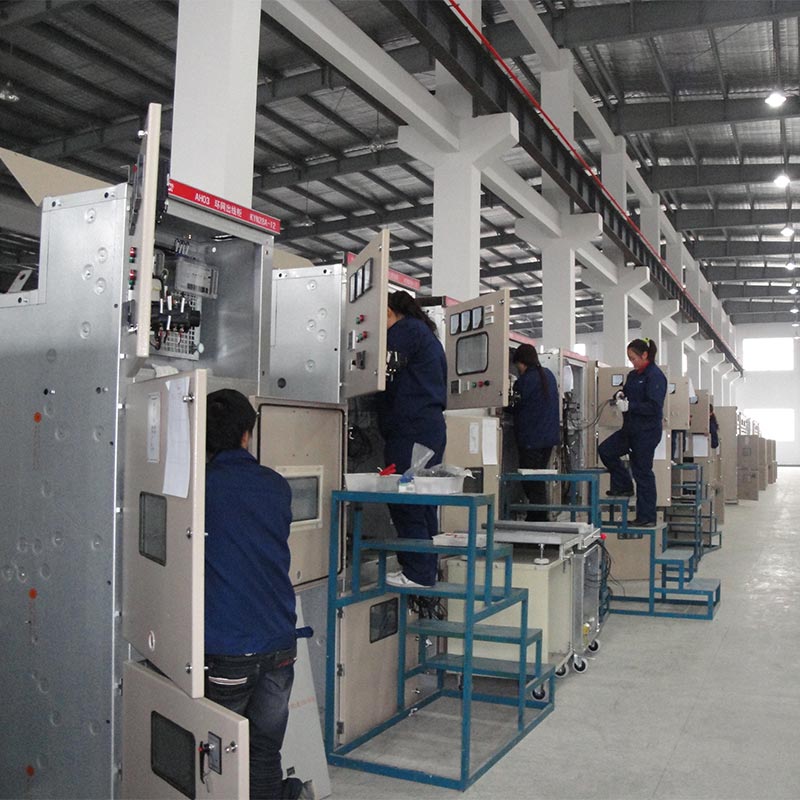

تعتمد شركة Usune على مصنعها الأساسي في الصين، بقدرة إنتاجية سنوية تزيد عن 5000 لوحة. انها تفتخر الإدارة الرقمية الشاملة، ودمج البحث والتطوير والتصنيع والمبيعات. منتجاتها تغطي أكثر من 30 البلدان, مما يجعلها موردًا ومصنعًا موثوقًا به لتوزيع الطاقة ذات الجهد المتوسط للعملاء العالميين.
