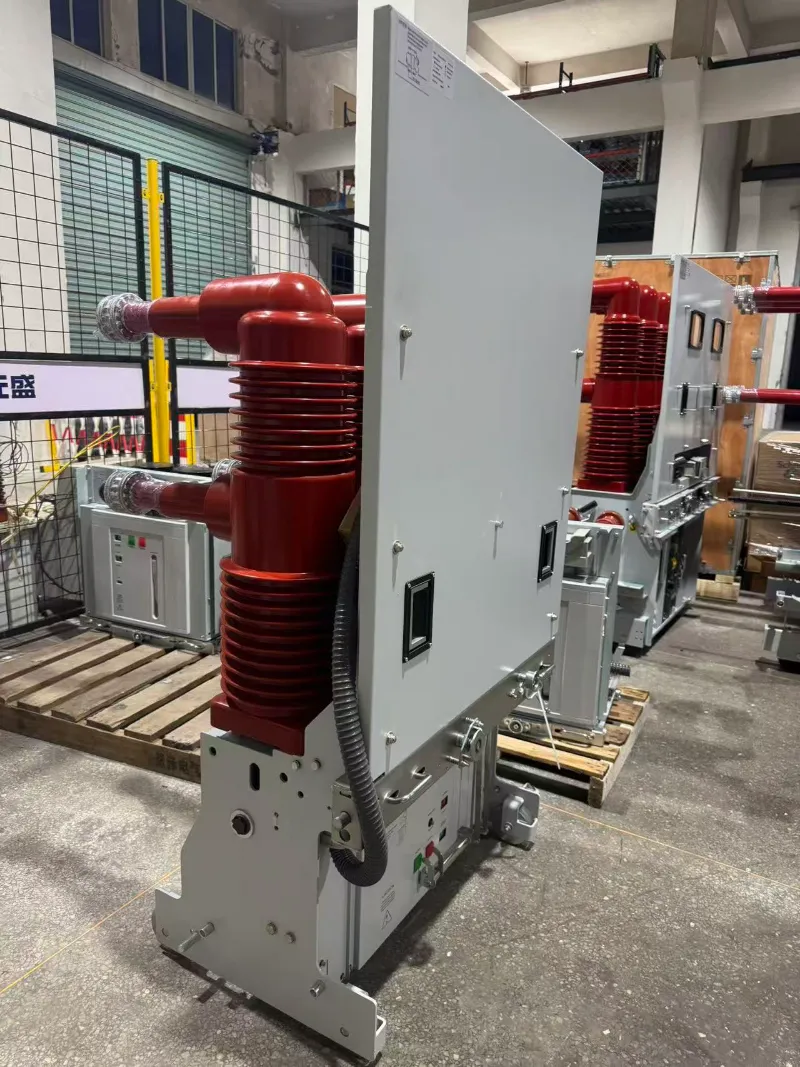

قاطع الدائرة الفراغية الداخلي عالي الجهد من سلسلة ZN85-40.5 عبارة عن جهاز تبديل من نوع عربة اليد، مصمم خصيصًا لمشاريع توزيع طاقة التيار المتردد ثلاثية الطور 36kV / 40.5kV ومشاريع المحطات الفرعية.
يعتمد قاطع الدائرة الكهربائية هذا تصميم عربة اليد المثبت على الأرض، وهو يختلف عن هيكل نوع التعليق التقليدي. يتم ترتيب أعمدة القطب ثلاثية الطور بمسافة قياسية ثابتة من الطور إلى الطور (القطب القطبي) تبلغ 280 مم. يعمل هذا التباعد الدقيق بين الأقطاب والذي يبلغ 280 مم على تحسين توزيع المجال الكهربائي، ويضمن مسافة عزل كافية، ويتجنب بشكل فعال التفريغ بين الطور، ويضمن التشغيل المستقر والآمن على المدى الطويل في ظل الجهد المقدر وظروف نبض البرق.
مُجهز بقواطع فراغية عالية الأداء وآلية تشغيل زنبركية عالية الموثوقية، يحقق الكسارة عمليات إغلاق، فتح وكسر موثوقة. إنه يتميز بمقاومة قوية للحمل الزائد، قدرة ممتازة على كسر الدائرة القصيرة، تآكل ميكانيكي منخفض وتشغيل بدون صيانة.
متوافق تمامًا مع المفاتيح الكهربائية الداخلية القابلة للسحب والمغطاة بالمعدن KYN61-40.5، ويتم تطبيقه على نطاق واسع في محطات الطاقة والمحطات الفرعية الصناعية والتعدين وأنظمة توزيع الطاقة المتجددة.
تتوافق السلسلة بأكملها تمامًا مع المعايير الدولية IEC 62271-100 بما في ذلك اختبار ارتفاع درجة الحرارة، واختبار تحمل التيار لفترة قصيرة، واختبار نبض البرق، واختبار التحمل الميكانيكي، ويمكن توفيرها لمراجعة المشروع وتقديم العطاء.
1. مسافة القطب القياسية 280 مم، عزل مستقر بين المراحل، سلامة تشغيلية عالية
2. هيكل عربة اليد القائم على الأرض، والصلابة القوية، والدفع والسحب المريح والصيانة
3. آلية زنبركية موثوقة، مناسبة لعملية التبديل المتكررة
4. تصميم مدمج وموحد، توافق عالي مع خزانة 36kV KYN61
5. مؤهل بالكامل لمشاريع شبكات الكهرباء الدولية
