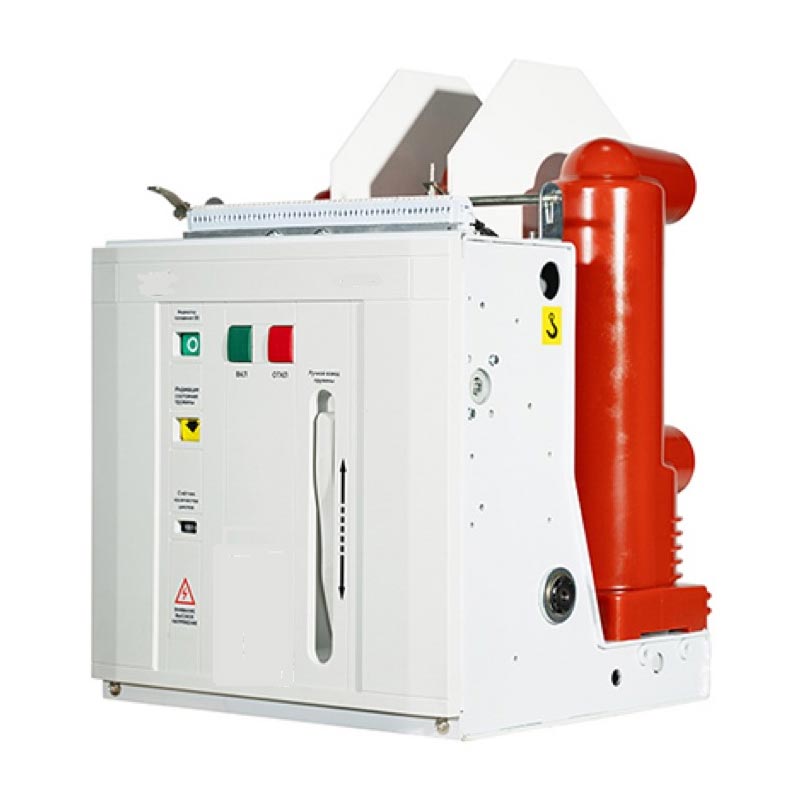

كيف يمكن لقواطع الدائرة الفراغية الداخلية حماية أنظمة توزيع الجهد المتوسط؟

يوجد نظام توزيع الجهد المتوسط ​​بين شبكة النقل والمستخدم النهائي. تعمل بجهد من 3 كيلو فولت إلى 40.5 كيلو فولت وتحمل الطاقة التي تغذي المصانع والمباني التجارية والأحياء السكنية. عند حدوث خطأ في هذا النظام، يمكن أن يصل تيار العطل إلى عشرات الآلاف من الأمبيرات. الجهاز الذي يقاطع هذا التيار هوقواطع دوائر فراغية عالية الجهد داخلية. على عكس قاطع الزيت أو SF6، يستخدم قاطع الدائرة الفراغية قاطعًا مفرغًا محكم الإغلاق لإطفاء القوس. يوفر هذا التصميم تشغيلًا لا يحتاج إلى صيانة، وعمرًا ميكانيكيًا طويلًا، وأبعادًا مدمجة، مما يجعله الاختيار السائد لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​الداخلية. بالنسبة لمديري المشتريات، يعد فهم كيفية حماية قاطع الدائرة الكهربائية لنظام التوزيع أمرًا ضروريًا لتحديد المعدات المناسبة.

تم إعداد هذا الدليل للمشترين المسؤولين عن توفير قواطع دوائر فراغية داخلية عالية الجهد لأنظمة توزيع الجهد المتوسط. سنشرح آلية الحماية ودور قاطع الفراغ وآلية التشغيل والتنسيق مع مرحلات الحماية ومعايير اختيار المورد. سنوفر أيضًا معلمات المنتج التفصيلية من مصنعنا في Zhejiang Usune Electric Co., Ltd. سواء كنت تقوم ببناء محطة فرعية جديدة، أو ترقية مجموعة المفاتيح الكهربائية الموجودة، أو تحديد مصدر لقواطع بديلة، سيساعدك هذا الدليل على اتخاذ قرار مستنير يضمن سلامة وموثوقية نظام التوزيع الخاص بك.

جدول المحتويات

• 1. ما الذي يفعله قاطع الدائرة الفراغية الداخلي فعليًا في نظام التوزيع؟
• 2. كيف يقوم قاطع الفراغ بإطفاء القوس؟
• 3. ما أهمية آلية التشغيل لموثوقية الحماية؟
• 4. كيف ينسق الكسارة مع المرحلات الوقائية؟
• 5. ما هي المواصفات الأساسية لتوزيع الجهد المتوسط؟
• 6. كيف يمكنك تقييم مورد قواطع دوائر كهربائية داخلية؟
• 7. ما هي معلمات المنتج الرئيسية من مصنعنا؟
• 8. الأسئلة المتداولة (الأسئلة الشائعة)
• 9. الاستنتاج

1. ما الذي يفعله قاطع الدائرة الفراغية الداخلي فعليًا في نظام التوزيع؟

يقوم قاطع الدائرة الفراغية عالي الجهد الداخلي بثلاث وظائف أساسية في نظام توزيع الجهد المتوسط. أولاً، فهو يحمل تيار الحمل العادي بشكل مستمر دون فقدان أو تسخين كبير. ثانيًا، يقوم بمقاطعة تيار الخلل عند حدوث ماس كهربائي أو عطل أرضي، مما يؤدي إلى عزل القسم المعطل عن بقية النظام. ثالثًا، يوفر وسيلة لتبديل الدائرة للصيانة أو نقل الأحمال أو إعادة تكوين النظام. قد تبدو هذه الوظائف واضحة، ولكن يتم تنفيذها في ظل ظروف صعبة. يجب أن يقطع القاطع التيارات الخاطئة التي يمكن أن تصل إلى 40 كيلو أمبير عند الفولتية التي تصل إلى 40.5 كيلو فولت. ويجب أن يتم ذلك في غضون 50 إلى 80 مللي ثانية، قبل أن يتسبب الخطأ في حدوث أضرار واسعة النطاق. ويجب أن تعمل بشكل موثوق بعد آلاف العمليات. يلخص الجدول أدناه وظائف الكسارة في نظام التوزيع.

فيشركة تشجيانغ أوسوني الكهربائية المحدودة,يقوم مصنعنا بتصنيع قواطع دوائر فراغية داخلية عالية الجهد لأنظمة توزيع الجهد المتوسط ​​بجهود تتراوح من 12 كيلو فولت إلى 40.5 كيلو فولت. نقوم بتصميم قواطعنا لتلبية متطلبات تيار الأعطال والتبديل الأكثر تطلبًا. يعمل فريقنا الهندسي مع المرافق ومقاولي EPC لتحديد الكسارة المناسبة لكل تطبيق توزيع.

2. كيف يقوم قاطع الفراغ بإطفاء القوس؟

قاطع الفراغ هو قلب قاطع الدائرة الفراغية عالي الجهد الداخلي. وهو عبارة عن غلاف سيراميك أو زجاجي مغلق يحتوي على زوج من نقاط الاتصال في بيئة عالية الفراغ. عندما تنفصل جهات الاتصال لمقاطعة الخطأ، يتشكل قوس. في الفراغ، القوس ليس تفريغًا للغاز كما هو الحال في الهواء أو SF6. وبدلاً من ذلك، فهو عبارة عن قوس بخار معدني يتم الحفاظ عليه من خلال تبخر المادة الملامسة. يقوم قاطع الفراغ بإطفاء القوس عن طريق تكثيف البخار المعدني بسرعة مرة أخرى على أسطح التلامس والدروع المحيطة. توفر بيئة الفراغ أيضًا قوة عازلة عالية للغاية، مما يمنع القوس من العودة بعد إخماده. يلخص الجدول أدناه عملية انقراض القوس في قاطع الفراغ.

في مصنعنا، نستخدم قواطع فراغية من الشركات المصنعة ذات السمعة الطيبة والتي تم اختبارها وفقًا لمعايير IEC ذات الصلة. نحن نتحقق من سلامة الفراغ لكل قاطع قبل التجميع. يتم اختبار قواطعنا للتحقق من قدرتها على المقاطعة وأداء استعادة العزل الكهربائي. هدفنا هو تزويد عملائنا بقواطع تعمل على مقاطعة الأعطال بشكل موثوق طوال فترة الخدمة الخاصة بهم.

3. ما أهمية آلية التشغيل لموثوقية الحماية؟

آلية التشغيل هي المكون الذي يفتح ويغلق وصلات قاطع الفراغ. يجب أن توفر القوة والسرعة المطلوبة لفصل جهات الاتصال خلال وقت الفتح المحدد. إذا كانت الآلية بطيئة للغاية، فسيستمر القوس لفترة أطول من اللازم، ولن يتم إصلاح الخطأ في الوقت المناسب. إذا كانت الآلية ضعيفة للغاية، فقد لا تنفصل نقاط الاتصال بشكل كامل، وقد يحدث القوس من جديد. يجب أيضًا أن تكون آلية التشغيل موثوقة على مدى آلاف العمليات، لأن القاطع قد يظل خاملاً لعدة أشهر ثم يتم استدعاؤه للعمل. أكثر أنواع آليات التشغيل شيوعًا لقواطع الدائرة الفراغية الداخلية هي آليات الزنبرك والمحركات المغناطيسية. تقوم آليات الزنبرك بتخزين الطاقة في الزنبرك وإطلاقها لفتح أو إغلاق الكسارة. تستخدم المحركات المغناطيسية ملفًا كهرومغناطيسيًا لقيادة نقاط الاتصال. ويقارن الجدول أدناه هذه الآليات.

في شركة Zhejiang Usune Electric Co., Ltd.، يستخدم مصنعنا آليات زنبركية لمنتجاتنا القياسية من قواطع الدائرة الكهربائية ذات الجهد العالي الداخلية نظرًا لموثوقيتها المؤكدة ومتطلبات الصيانة المنخفضة. نحن نقدم أيضًا خيارات المشغل المغناطيسي للتطبيقات التي تتطلب تشغيلًا متكررًا أو أبعادًا صغيرة الحجم. نقوم باختبار آلية تشغيل كل قاطع للتحقق من أوقات فتحه وإغلاقه وقدرته على التحمل الميكانيكي.

4. كيف ينسق الكسارة مع المرحلات الوقائية؟

لا يعمل قاطع الدائرة الفراغية عالي الجهد الداخلي بشكل منفصل. وهو جزء من نظام الحماية الذي يشمل المرحلات الواقية ومحولات التيار ومحولات الجهد. تكتشف المرحلات الخطأ وترسل إشارة رحلة إلى الكسارة. توفر المحولات الحالية للمرحل نسخة طبق الأصل مصغرة من التيار الأساسي. ثم يفتح الكسارة لمسح الخطأ. يعد التنسيق بين المرحل والقاطع أمرًا بالغ الأهمية. يجب أن يعمل المرحل خلال وقت فتح القاطع، ويجب أن يفتح القاطع قبل أن يتسبب العطل في حدوث تلف. يلخص الجدول أدناه معلمات التنسيق.

في مصنعنا، نقدم بيانات وقت الفتح والإغلاق لمنتجات قواطع الدائرة الكهربائية ذات الجهد العالي الداخلية، حتى يتمكن عملاؤنا من إجراء دراسة التنسيق. نحن نقدم أيضًا الدعم الفني لمساعدة عملائنا على التحقق من أن القاطع ينسق بشكل صحيح مع مرحلات الحماية الخاصة بهم. هدفنا هو التأكد من أن نظام الحماية يعمل على النحو المنشود.

5. ما هي المواصفات الأساسية لتوزيع الجهد المتوسط؟

عند شراء قاطع دائرة فراغ عالي الجهد داخلي لنظام توزيع الجهد المتوسط، هناك العديد من المواصفات المهمة. وتشمل هذه الجهد المقنن، والتيار المقنن، وتيار كسر الدائرة القصيرة، ووقت المقاطعة، والتحمل الميكانيكي، ونوع آلية التشغيل. يجب أن يتطابق الجهد المقنن مع جهد النظام أو يتجاوزه. يجب أن يتجاوز التيار المقنن الحد الأقصى لتيار الحمل. يجب أن يتجاوز تيار كسر الدائرة القصيرة الحد الأقصى لتيار العطل عند نقطة التثبيت. يجب أن يكون وقت المقاطعة قصيرًا بدرجة كافية للحفاظ على استقرار النظام. يجب أن تكون القدرة الميكانيكية على التحمل كافية لعدد العمليات المتوقع. يجب أن تكون آلية التشغيل موثوقة وسهلة الصيانة. ويلخص الجدول أدناه هذه المواصفات.

في Usune، يقوم مصنعنا بتصنيع قواطع دوائر فراغية داخلية عالية الجهد لتلبية هذه المواصفات والمزيد. يمكننا تخصيص الكسارة لتناسب متطلبات المشروع المحددة، بما في ذلك معدلات الجهد الخاصة، والتصنيفات الحالية، وآليات التشغيل. يمكن لفريقنا الهندسي المساعدة في عملية الاختيار وتقديم بيانات فنية مفصلة لمشروعك.

6. كيف يمكنك تقييم مورد قواطع دوائر كهربائية داخلية؟

يتطلب تقييم مورد قواطع الدائرة الكهربائية ذات الجهد العالي الداخلية لتوزيع الجهد المتوسط ​​التركيز على القدرة على التصنيع، واختبار النوع، وإدارة الجودة، وخبرة المشروع، ودعم ما بعد البيع. يجب أن يكون لدى المورد القدرة على تصنيع القواطع بالمواصفات المطلوبة وإجراء اختبارات النوع للتحقق من أدائها. يجب أن يكون لديهم نظام إدارة الجودة الذي يضمن جودة متسقة. يجب أن يكون لديهم خبرة في مشاريع التوزيع وفهم لمتطلبات الشبكة. ويجب عليهم توفير دعم ما بعد البيع، بما في ذلك التركيب والتشغيل والصيانة. ويلخص الجدول أدناه معايير التقييم هذه.

في مصنعنا، نقوم بإنتاج قواطع دوائر فراغية داخلية عالية الجهد لأكثر من عقد من الزمان. لدينا تقارير اختبار النوع وفقًا للمواصفة IEC 62271-100. نحن حاصلون على شهادة ISO 9001، ونحتفظ بسجلات مفصلة لجميع عمليات التفتيش. تتضمن تجربة مشروعنا محطات فرعية للتوزيع في بلدان متعددة. فريق ما بعد البيع لدينا متاح لدعم التركيب، والتشغيل، والصيانة. نحن ندعوك لتقييمنا وفقًا لهذه المعايير واعتبارنا شريكًا لك في مجال قواطع الدائرة الكهربائية ذات الجهد العالي الداخلية.

7. ما هي معلمات المنتج الرئيسية من مصنعنا؟

يوفر الجدول التالي معلمات المنتج الرئيسية لقواطع الدائرة الكهربائية ذات الجهد العالي الداخلية. تم تصميم هذه القواطع لأنظمة توزيع الجهد المتوسط ​​عند الفولتية من 12 كيلو فولت إلى 40.5 كيلو فولت. يمكن لمصنعنا أيضًا إنتاج قواطع مخصصة لتلبية متطلبات محددة.

في مصنعنا، نقوم بتصنيع قواطع الدائرة الكهربائية الداخلية ذات الجهد العالي لتلبية هذه المواصفات وأكثر. يمكننا تخصيص الجهد والتيار وقدرة القطع وآلية التشغيل لتناسب متطلباتك المحددة. يتضمن نظام مراقبة الجودة الخاص بنا فحص المواد الخام، والفحص أثناء العملية، والفحص النهائي قبل الشحن. هدفنا هو تزويد عملائنا بقواطع عالية الجودة تحمي أنظمة التوزيع الخاصة بهم وتضمن موثوقية الشبكة.

8. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: كيف يختلف قاطع الدائرة الكهربائية عن قاطع الدائرة SF6؟

الإجابة: يستخدم قاطع الدائرة المفرغة قاطعًا مفرغًا محكمًا لإطفاء القوس، بينما يستخدم قاطع الدائرة SF6 غاز سداسي فلوريد الكبريت. تُستخدم قواطع الفراغ عادةً لتطبيقات الجهد المتوسط ​​(حتى 40.5 كيلو فولت) وهي معروفة بتشغيلها الخالي من الصيانة وحجمها الصغير. تُستخدم قواطع SF6 للجهد العالي ولها تأثير بيئي أعلى بسبب احتمالية الاحتباس الحراري لـ SF6. بالنسبة لتوزيع الجهد المتوسط، فإن قاطع الدائرة الفراغية هو الاختيار السائد.

السؤال 2: ما هو وقت المقاطعة النموذجي لقاطع الدائرة الفراغية الداخلي؟

الإجابة: يتراوح وقت المقاطعة النموذجي لقاطع الدائرة الفراغية عالي الجهد الداخلي من 50 إلى 80 مللي ثانية. يتضمن ذلك وقت تشغيل المرحل ووقت فتح القاطع. تتوفر أوقات مقاطعة أسرع للتطبيقات التي تتطلبها. في شركة Zhejiang Usune Electric Co., Ltd.، يتم اختبار قواطعنا للتأكد من أن وقت انقطاعها يتوافق مع الأداء المحدد.

السؤال 3: كم مرة يجب صيانة قاطع الدائرة الفراغية الداخلي؟

الإجابة: قواطع الدائرة الفراغية الداخلية معروفة بمتطلبات الصيانة المنخفضة. قاطع الفراغ مغلق ولا يحتاج إلى صيانة. يجب فحص آلية التشغيل وتشحيمها كل 3 إلى 5 سنوات، أو بعد عدد محدد من العمليات. يجب فحص جهات الاتصال بحثًا عن التآكل بعد حدوث خطأ كبير. يعد الفحص والصيانة المنتظمة أمرًا ضروريًا لضمان التشغيل الموثوق.

السؤال 4: هل يمكن استخدام قاطع الدائرة الفراغية لتبديل بنك المكثف؟

الإجابة: نعم، يمكن استخدام قواطع الدائرة المفرغة لتبديل بنك المكثف، ولكن يجب أن تكون مصممة خصيصًا لهذا التطبيق. يفرض تبديل بنك المكثف متطلبات خاصة، بما في ذلك القدرة على تحمل تيارات التدفق العالية والانقطاع بدون إعادة الضرب. يمكن لمصنعنا تزويد القواطع بتصميمات اتصال خاصة وفوهة لتبديل بنك المكثف.

السؤال 5: ما هي المهلة الزمنية النموذجية لقاطع الدائرة الفراغية الداخلي؟

الإجابة: إن المهلة النموذجية لقواطع دوائر فراغية عالية الجهد الداخلي هي من 4 إلى 8 أسابيع، اعتمادًا على تصنيف الجهد، وقدرة القطع، ومتطلبات التخصيص. بالنسبة للنماذج القياسية، قد تكون المهلة الزمنية أقصر. في Zhejiang Usune Electric Co., Ltd.، نحن نعمل بشكل وثيق مع عملائنا لتلبية الجداول الزمنية لمشاريعهم.

9. الاستنتاج

تعتبر قواطع الدائرة الكهربائية ذات الجهد العالي الداخلية ضرورية لأنظمة توزيع الجهد المتوسط ​​لأنها توفر إزالة سريعة للأخطاء، وتحمي المعدات المتصلة، وتوفر المرونة التشغيلية التي تتطلبها الشبكات الحديثة. يوفر القاطع الفراغي تشغيلًا لا يحتاج إلى صيانة وعمرًا ميكانيكيًا طويلًا، مما يجعله الخيار السائد لمجموعة المفاتيح الكهربائية الداخلية. بالنسبة لمديري المشتريات ومهندسي المرافق، يعد اختيار الكسارة المناسبة قرارًا حاسمًا يؤثر على موثوقية واستقرار نظام التوزيع. في شركة Zhejiang Usune Electric Co., Ltd.، يتمتع مصنعنا بالخبرة والقدرة على تصنيع قواطع دوائر فراغية داخلية عالية الجهد تلبي متطلبات الجهد المتوسط ​​الأكثر تطلبًا. نحن نستخدم تكنولوجيا متقدمة لقاطع الفراغ، وآليات تشغيل موثوقة، واختبارات صارمة لضمان أن قواطعنا تقدم أداءً موثوقًا.

سواء كنت تقوم ببناء محطة توزيع فرعية جديدة، أو ترقية مجموعة المفاتيح الكهربائية الحالية، أو توفير قواطع بديلة، فإننا ندعوك إلى الاتصال بنا لمناقشة متطلباتك. يمكننا تقديم البيانات الفنية، وكتابة تقارير الاختبار، والحلول المخصصة. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا للمرافق في جميع أنحاء العالم.

اتصل بشركة Zhejiang Usune Electric Co., Ltd. اليوملمناقشة متطلبات قواطع الدائرة الكهربائية ذات الجهد العالي الداخلية الخاصة بك واكتشاف كيف يمكن لقواطعنا حماية نظام توزيع الجهد المتوسط ​​لديك.
