نظرة عامة على المادة
يشرح هذا الدليل كيفية عمل الوحدة الرئيسية الحلقية المعزولة بالهواء، وما هي المكونات التي تحدد أدائها، وكيفية تقييم مواصفاتها الفنية، وما الذي يجب على المشترين التحقق منه قبل الشراء. ويغطي أيضًا تحديات التطبيقات الشائعة والسلامة التشغيلية وممارسات الصيانة التي يمكن أن تساعد في تقليل وقت التوقف عن العمل الذي يمكن تجنبه.

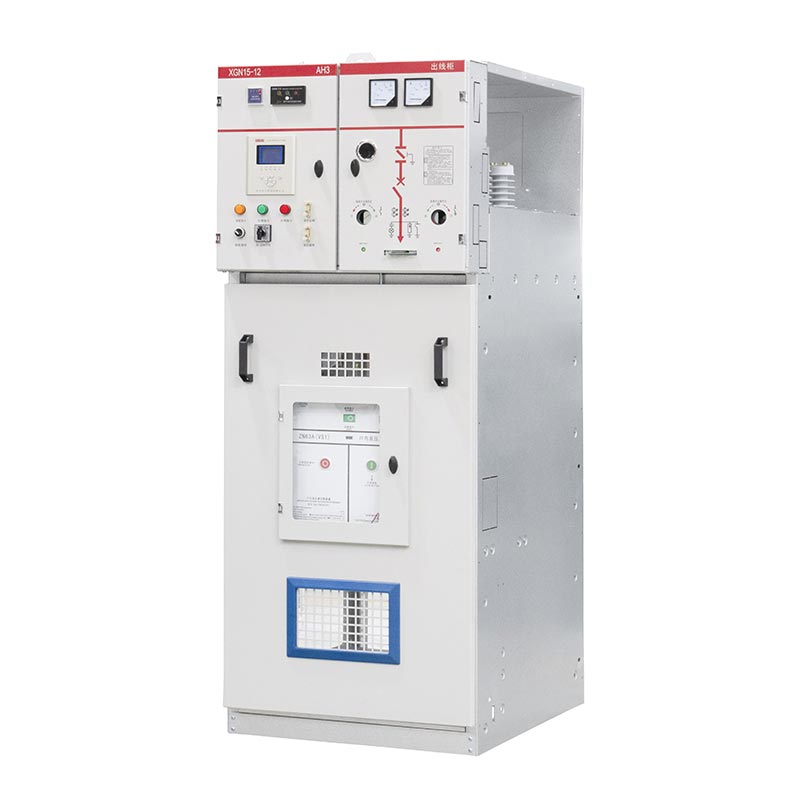

1. ما هي الوحدة الرئيسية للحلقة المعزولة بالهواء RMU؟
انالوحدة الرئيسية الحلقية المعزولة بالهواء RMUعبارة عن مجموعة مفاتيح كهربائية متوسطة الجهد مصممة لتوصيل الدوائر والتحكم فيها وعزلها في شبكة التوزيع. يستخدم الهواء الجوي كوسيط عازل حول المكونات النشطة القابلة للتطبيق بدلاً من الاعتماد على غاز SF₆ باعتباره وسط العزل الأساسي في تلك الأجزاء.
على المدىالوحدة الرئيسية الدائرييصف دور المعدات في ترتيب توزيع الحلقة. تربط الحلقة عادة نقاط توزيع متعددة، مما يسمح للطاقة بالوصول إلى محطة فرعية من اتجاهات مختلفة عندما يسمح تصميم الشبكة وتكوين التشغيل بذلك. تجمع وحدة RMU بين العديد من وظائف التحويل داخل حاوية مدمجة، مما يساعد مشغلي التوزيع على إدارة اتصالات وحدات التغذية والمحولات.
على عكس محول التوزيع، الذي يغير الجهد الكهربائي، تقوم وحدة RMU بإدارة توصيل وفصل دوائر الجهد المتوسط. اعتمادًا على تكوينه، يمكنه توفير تبديل الحمل، والعزل، والتأريض، وحماية وحدة التغذية من خلال الصمامات أو قواطع الدائرة.
تُستخدم وحدات RMU المعزولة بالهواء في التطبيقات التي يحتاج فيها المهندسون إلى وظائف تحويل محددة بوضوح، وترتيب عزل خالٍ من الغاز، وتكوين مناسب لبيئة التثبيت. قبل تحديد واحد، يجب على فريق المشروع التأكد من جهد النظام، ومستوى الخطأ، ونظام التشغيل، والمساحة المتاحة، ومتطلبات المرافق المعمول بها.
2. كيف تعمل وحدة RMU المعزولة بالهواء؟
تدير وحدة RMU المعزولة بالهواء الطاقة الكهربائية عن طريق التحكم في التوصيلات بين وحدات التغذية الحلقية الواردة ودوائر التوزيع الصادرة. في ترتيب ثلاثي نموذجي، تقوم وحدتان وظيفيتان بتوصيل أقسام الكابلات الحلقية، بينما تقوم وحدة ثالثة بتزويد أو حماية وحدة تغذية المحولات المحلية.
عملية التوزيع الطبيعي
أثناء التشغيل العادي، يتم وضع أجهزة التبديل وفقًا لخطة التشغيل المعتمدة للشبكة. تستخدم العديد من شبكات التوزيع تخطيط كابل على شكل حلقة مع نقطة مفتوحة عادة. يحافظ هذا الترتيب على طريق إمداد بديل دون الحاجة إلى تشغيل الحلقة بأكملها كحلقة مغلقة.
عزل الخطأ واستعادة العرض
إذا حدث خطأ في أحد أقسام الكابل، تقوم أجهزة الحماية باكتشاف الخطأ أو مقاطعته كما هو مصمم، بينما يقوم المشغلون أو نظام التشغيل الآلي المعتمد بعزل القسم المتأثر. يمكن بعد ذلك استعادة الشبكة السليمة المتبقية من خلال وحدة تغذية بديلة، بشرط أن تسمح بذلك تقييمات المعدات وسعة الشبكة وتنسيق الحماية وإجراءات التبديل.
| حالة التشغيل | وظيفة RMU | الهدف التشغيلي |
|---|---|---|
| عملية عادية | يحافظ على اتصالات الدائرة المعينة. | توصيل الطاقة إلى الأحمال المتصلة. |
| الصيانة المخططة | يعزل الدائرة ذات الصلة ويتيح إجراءات التأريض المعتمدة. | إنشاء حالة عمل آمنة. |
| خطأ في الكابل | يعمل مع نظام حماية النظام لمقاطعة أو عزل القسم المتأثر. | تحديد منطقة الشبكة المتأثرة. |
| استعادة الشبكة | يسمح بالتبديل المعتمد لإعادة توصيل الأقسام السليمة حيثما يسمح بذلك. | استعادة الخدمة بأمان وبسرعة قدر الإمكان. |
من المهم التمييز بين تبديل الحمل وانقطاع الخطأ. تم تصميم مفتاح فصل الحمل لواجبات التبديل المحددة؛ لا ينبغي افتراض أنه يقطع كل تيار دائرة قصر. قد تتطلب الحماية من الأخطاء مجموعة منسقة من مفاتيح الصمامات أو قاطع دائرة مع مرحل حماية مناسب.
3. ما هي المكونات الرئيسية لوحدة RMU المعزولة بالهواء؟
يختلف التصميم الداخلي الدقيق حسب الشركة المصنعة والطراز، ولكن معظم التصميمات تجمع بين أجهزة التبديل والموصلات وهياكل العزل وآليات السلامة ومعدات المراقبة الاختيارية.
تحميل مفاتيح كسر
تقوم مفاتيح فصل الحمل بتوصيل أو فصل الدوائر في ظل ظروف تبديل الحمل العادية المحددة. في التكوين الدائري، فإنها تسمح للمشغلين بالتحكم في أقسام الكابلات الواردة والصادرة. يجب أن تتوافق قدرات التصنيع والكسر والقدرة على التحمل لفترة قصيرة مع الواجب المقصود.
قضبان التوصيل والتوصيلات الكهربائية
توفر أشرطة التوصيل مسارات موصلة بين الوحدات الوظيفية. تؤثر المواد والمقطع العرضي وجودة الاتصال والتصميم الحراري على القدرة على حمل التيار وارتفاع درجة الحرارة. يجب أيضًا أن تكون نهايات الكابلات متوافقة مع نوع الكابل المحدد وترتيب التثبيت.
مفاتيح التأريض والتشابك
توفر مفاتيح التأريض وسيلة لتأريض أقسام الدائرة المعزولة عندما يسمح تسلسل التشغيل المعتمد بذلك. تساعد الأقفال الميكانيكية أو الكهربائية على منع عمليات التبديل المحظورة. هذه الآليات مهمة، لكنها لا تحل محل التحقق من العزل وغياب الجهد بموجب إجراءات السلامة المعمول بها.
مجموعات مفاتيح الصمامات أو قواطع الدائرة
قد تستخدم مغذيات المحولات مجموعة مفاتيح الصمامات أو قاطع الدائرة مع مرحلات وقائية. ويعتمد الحل المناسب على خصائص المحول وتيار العطل المتوقع ومتطلبات الانتقائية وفلسفة حماية الشبكة.
العوازل والضميمة وملحقات المراقبة
تحافظ الدعامات العازلة على الموافقات الكهربائية المطلوبة وتدعم المكونات الحية. تحمي العلبة المعدات من الظروف البيئية والميكانيكية المحددة للمنتج. يمكن لمؤشرات الجهد الاختيارية ومؤشرات مرور الأعطال ومشغلي المحركات وأجهزة الاتصالات تحسين الرؤية التشغيلية والتحكم عن بعد عند دمجها بشكل صحيح.
4. ما هي الفوائد التي يقدمها عزل الهواء؟
يمكن أن يوفر عزل الهواء فوائد عملية لمشاريع التوزيع، خاصة عندما يرغب صاحب المشروع في تجنب العزل المعتمد على SF₆ في الأجزاء ذات الصلة. وتعتمد قيمة هذه الفوائد على تصميم المعدات وبيئة التشغيل.
- لا توجد متطلبات SF₆ في المقصورات المعزولة بالهواء:يتجنب التصميم المناسب التعامل مع ومراقبة التسرب واعتبارات الاسترداد في نهاية العمر المرتبطة بـ SF₆ في تلك الأجزاء.
- ترتيبات مرئية ويمكن الوصول إليها حيث تم تصميمها:تعمل بعض الإنشاءات على تسهيل فحص المكونات ومواضع التبديل على الموظفين المدربين. يجب التحقق من إمكانية الوصول للنموذج الدقيق.
- التكوين المعياري:يمكن ترتيب الوحدات الوظيفية لتلبية المتطلبات المختلفة الواردة والصادرة ومتطلبات تغذية المحولات عندما تدعم عائلة المنتج المجموعات المطلوبة.
- التخطيط العملي للصيانة:بدون وجود SF₆ في الأقسام المعزولة بالهواء، يتجنب المشغلون مهام الخدمة المتعلقة بالغاز لتلك الأقسام، على الرغم من أن الصيانة الكهربائية والميكانيكية تظل ضرورية.
- دعم أتمتة التوزيع:يمكن لمشغلي المحركات الاختياريين وملحقات المراقبة دعم التبديل عن بعد والإبلاغ عن الحالة.
ما هي القيود؟
قد تتطلب التصميمات المعزولة بالهواء خلوصًا كهربائيًا أكبر ومساحة تركيب أكبر من بعض البدائل المعزولة بالغاز. يمكن أن تؤثر الرطوبة والتلوث والتكثيف والارتفاع وظروف التطويق أيضًا على أداء العزل. لا يعني التصميم الخالي من الغاز تلقائيًا تشغيلًا خاليًا من الصيانة أو أداءً فائقًا في كل بيئة.
يجب على المشترين مقارنة التكوين الكامل للمعدات، وتكلفة التركيب، ومتطلبات دورة الحياة، والظروف البيئية، واللوائح المعمول بها بدلاً من اختيار وحدة RMU بناءً على وسط العزل وحده.
5. أين يتم استخدام وحدات RMU المعزولة بالهواء؟
يمكن للوحدات الرئيسية الحلقية المعزولة بالهواء أن تخدم مجموعة من تطبيقات التوزيع ذات الجهد المتوسط، وفقًا لمعدلات الجهد الكهربي، وترتيبات الحماية، وبناء العلبة، وشروط التثبيت المعتمدة.
النباتات الصناعية
تستخدم المصانع ومرافق المعالجة معدات توزيع متوسطة الجهد لتزويد المحولات ومناطق الإنتاج والأحمال الكهربائية الأخرى. يمكن لوحدة RMU دعم عزل وحدة التغذية ومساعدة فرق الصيانة على إدارة أقسام الشبكة دون التأثير بشكل غير ضروري على الموقع بأكمله.
التطورات التجارية والسكنية
قد تستخدم مجمعات المكاتب، وتطوير الشقق، وعقارات البيع بالتجزئة، والمشاريع متعددة الاستخدامات وحدات RMU في محطات التوزيع الفرعية المحلية. يمكن للترتيبات الوظيفية المدمجة تبسيط إدارة مغذيات المحولات المتعددة ضمن البنية التحتية الكهربائية المخطط لها.
شبكات توزيع المرافق
يمكن لمشغلي التوزيع تركيب وحدات RMU في نقاط اتصال الشبكة للتحكم في أقسام التغذية ودعم إجراءات الاستعادة. يجب أن تستوفي الوحدة المحددة متطلبات الحماية والتبديل والتركيب والوثائق الخاصة بالمرافق.
مشاريع الطاقة المتجددة والبنية التحتية
قد تتطلب منشآت الطاقة الشمسية ومرافق البنية التحتية ومشاريع الطاقة الأخرى تبديل الجهد المتوسط بين دوائر التجميع والمحولات وشبكة التوزيع. يجب أن يتم اختيار وحدة RMU وفقًا لمساهمة الخطأ الفعلية، وواجب التحويل، وتصميم اتصال الشبكة.
بالنسبة للمنشآت الخارجية أو الساحلية، يجب على فرق المشروع بالإضافة إلى ذلك تقييم حماية العلبة، ومقاومة التآكل، ونطاق درجة الحرارة، والتحكم في التكثيف، وختم مدخل الكابل. يجب التأكد من ملاءمة أي طراز معين وفقًا لشروط الخدمة المعلنة من قبل الشركة المصنعة.
6. ما هي المواصفات التي يجب على المشترين التحقق منها؟
يتطلب اختيار وحدة RMU معزولة بالهواء أكثر من مجرد مطابقة الجهد الاسمي. يمكن أن تؤدي التقييمات غير الصحيحة أو ترتيبات الحماية غير المناسبة إلى مخاطر تتعلق بالسلامة وتأخير التشغيل وتغييرات مكلفة للمعدات. يجب على المشترين تزويد الشركة المصنعة بمعلمات الشبكة ومتطلبات المشروع قبل طلب عرض الأسعار.
| مواصفة | ما للتحقق | لماذا يهم |
|---|---|---|
| الجهد المقنن | التوافق مع جهد التشغيل الاسمي والحد الأقصى للنظام. | يضمن أن تقييمات العزل والمعدات تناسب الشبكة. |
| التصنيف الحالي | تصنيفات Busbar ومفتاح الحلقة ووحدة التغذية الحالية. | يمنع اختيار المعدات غير المناسبة للحمل المتوقع. |
| أداء ماس كهربائى | تم تقييم الوقت القصير لتحمل واجبات التصنيع أو الكسر الحالية والمدة ذات الصلة. | يطابق المفاتيح الكهربائية مع مستوى الخطأ المحسوب. |
| التكوين الوظيفي | عدد الطرق والمفاتيح الحلقية ومغذيات المحولات وأحكام التوسيع. | محاذاة المعدات مع الرسم التخطيطي ذو الخط الواحد. |
| طريقة الحماية | مجموعة مفاتيح المصهر أو قاطع الدائرة وترتيب التتابع. | يدعم تصحيح الأخطاء والتنسيق. |
| العزل والتخليص | تصميم عزل الهواء والموافقات الكهربائية المطلوبة. | يدعم الأداء العازل في ظل ظروف محددة. |
| بيئة التثبيت | الاستخدام الداخلي أو الخارجي، والارتفاع، والرطوبة، ودرجة الحرارة، والتلوث. | يقلل من المخاطر البيئية والمتعلقة بالعزل. |
| حماية الضميمة | تصنيف IP المحدد ومتطلبات الوصول. | يحدد الحماية ضد الدخول في ظل ظروف اختبارها. |
| تصنيف السلامة | مطلوب تصنيف القوس الداخلي، والجوانب التي يمكن الوصول إليها، والتيار، والمدة. | يتناول متطلبات حماية الموظفين الخاصة بالمشروع. |
| الأتمتة | التشغيل اليدوي أو الآلي، والإمداد الإضافي، والإشارات، وبروتوكول الاتصال. | يضمن التوافق مع المراقبة عن بعد أو SCADA. |
| وثائق الامتثال | المعايير المطبقة وتقارير اختبار النوع وسجلات الاختبار الروتيني والشهادات. | يدعم الموافقة الفنية وقبول المشروع. |
فهم المعايير المطبقة
تغطي المواصفة القياسية IEC 62271-200 مجموعات المفاتيح الكهربائية ومعدات التحكم المغلقة بالمعدن والتي تعمل بالتيار المتردد للجهود المقدرة التي تزيد عن 1 كيلو فولت وحتى 52 كيلو فولت، بما في ذلك التطبيقات الداخلية والخارجية ذات الصلة. يجب تأكيد الإصدار والتعديلات المعمول بها وفقًا لمواصفات المشروع. اعتمادًا على تكوين المعدات، قد يتم أيضًا تطبيق معايير إضافية للمفاتيح وقواطع الدائرة ومجموعات المفاتيح والصمامات وأجهزة التأريض.
كمرجع، راجع المنشور الرسمي IEC 62271-200. ينبغي التحقق من الامتثال للنموذج والتكوين المقترحين الفعليين؛ إن البيان العام بأن المنتج يتبع معيار IEC لا يعد بديلاً عن الوثائق الداعمة المناسبة.
أسئلة يجب طرحها قبل تقديم الطلب
- هل تتطابق وحدة RMU المقترحة مع المخطط المعتمد للخط الواحد وترتيب الكابلات؟
- هل القدرة الحالية وقدرات الدائرة القصيرة كافية لدراسة النظام؟
- ما هي وظائف الحماية والتأريض المضمنة بشكل قياسي؟
- هل تتوفر أدلة اختبار النوع وسجلات اختبار المصنع الروتينية للتكوين ذي الصلة؟
- هل تم تأكيد الأبعاد ومواضع دخول الكابلات وتفاصيل الأساس وتصاريح الصيانة؟
- هل قطع الغيار وتعليمات التشغيل ودعم التشغيل وشروط الضمان محددة بوضوح؟
7. ما هي متطلبات السلامة والتركيب المهمة؟
يجب أن يتم تركيب المفاتيح الكهربائية ذات الجهد المتوسط بواسطة موظفين مؤهلين باتباع الرسومات المعتمدة واللوائح الكهربائية المحلية وتعليمات الشركة المصنعة وإجراءات السلامة الخاصة بالموقع. ونظرًا لأن المعدات يمكن أن تحتوي على طاقة كهربائية مخزنة أو مستحثة خطيرة، فلا يجب أن يعتمد التشغيل والصيانة مطلقًا على مواضع المفاتيح المرئية وحدها.
تحضير الموقع
قبل التسليم، تأكد من أن الأساس وخنادق الكابلات ومساحة ثني الكابلات وطرق الوصول ومتطلبات التهوية وتصاريح التشغيل تتوافق مع الرسومات المعتمدة. يجب أن تظل منطقة التركيب ضمن الحدود البيئية المحددة وتسمح بالتشغيل والصيانة الآمنة.
إنهاء الكابل والتأريض
استخدم ملحقات الكابلات المتوافقة واتبع تعليمات الإنهاء الخاصة بالشركة المصنعة. تحقق من إعداد الموصل، وعزم دوران التوصيل، وتحديد الطور، وحالة العزل، ووصلات التأريض. يمكن أن تؤدي الإنهاءات المثبتة بشكل سيء إلى ارتفاع درجة الحرارة أو التفريغ الجزئي أو تدهور العزل أو انقطاع التيار الكهربائي.
الشيكات التكليف
يجب أن يتبع التشغيل خطة اختبار معتمدة تعكس تصميم المنتج ومتطلبات المشروع. تشمل الفحوصات النموذجية فحص التشغيل الميكانيكي، والأقفال المتداخلة، والأسلاك، واستمرارية التأريض، وإعدادات الحماية، ودوائر التحكم، ونتائج الاختبارات الكهربائية ذات الصلة. ويجب تحديد الاختبارات الدقيقة ومعايير القبول من قبل مهندسين مؤهلين.
8. كيف يمكن للمشغلين الحفاظ على وحدة RMU معزولة بالهواء؟
على الرغم من أن وحدة RMU المعزولة بالهواء تتجنب صيانة غاز SF₆ في مقصوراتها المعزولة بالهواء، إلا أنها لا تزال تتطلب برنامج صيانة مناسبًا لتصميمها وواجبها وعمرها وبيئة تركيبها. تساعد الصيانة الوقائية على تحديد التدهور قبل أن يتسبب في انقطاع الخدمة أو وقوع حادث يتعلق بالسلامة.
مناطق التفتيش الموصى بها
- حالة الضميمة:تحقق من التآكل والأضرار المادية ودخول المياه وانسداد التهوية والأختام التالفة.
- حالة العزل:ابحث عن التلوث أو الرطوبة أو علامات التتبع أو التشقق أو غيرها من علامات التدهور أثناء عمليات التفتيش المعتمدة.
- آليات التبديل:التحقق من آليات التشغيل ومؤشرات الموضع والأقفال الداخلية والحالة الميكانيكية وفقًا لإجراءات الشركة المصنعة.
- التوصيلات والكابلات:افحص النهايات والتوصيلات التي يمكن الوصول إليها بحثًا عن علامات ارتفاع درجة الحرارة أو الارتخاء أو تلف العزل باستخدام الطرق المعتمدة.
- الحماية والتحكم:تحقق من إعدادات المرحل، والطاقة المساعدة، وأجهزة الإنذار، ومشغلي المحركات، ووظائف الاتصال حيثما كانت مناسبة.
- السجلات:فحص المستندات ونتائج الاختبار والأخطاء وعمليات التبديل والإجراءات التصحيحية.
كم مرة يجب فحص وحدة RMU؟
لا توجد فترة تفتيش واحدة مناسبة لكل عملية تثبيت. اتبع جدول الصيانة الخاص بالشركة المصنعة، واللوائح المعمول بها، ومتطلبات المرافق، وتقييم مخاطر الموقع. قد تتطلب المعدات الموجودة في البيئات المتربة أو الرطبة أو المسببة للتآكل أو المحملة بكثافة إجراء فحوصات حالة أكثر تكرارًا.
لا تفتح المقصورات المغلقة أو المقيدة، أو تضبط المكونات الحية، أو تقوم بأعمال تطفلية دون إجراءات التفويض والعزل والاختبار المنصوص عليها. في حالة حدوث تسخين غير طبيعي، أو ضوضاء تفريغ، أو روائح احتراق، أو إنذارات غير متوقعة، أو مقاومة ميكانيكية، قم بتصعيد المشكلة إلى موظفي الصيانة المؤهلين على الفور.
9. ما هي المشاكل الشائعة التي يجب على فرق المشروع منعها؟
تبدأ العديد من مشكلات مشروع المفاتيح الكهربائية قبل التنشيط. يمكن للمواصفات الواضحة والوثائق الكاملة والتنسيق بين مورد المعدات والمصمم الكهربائي والمثبت والمستخدم النهائي أن تقلل من التأخير الذي يمكن تجنبه.
| قضية مشتركة | النتيجة المحتملة | العمل الوقائي |
|---|---|---|
| تصنيف خطأ غير صحيح | قد لا تتحمل المعدات واجب خطأ الشبكة الفعلي. | تأكد من نتائج دراسة الأخطاء وتقييمات المعدات قبل الموافقة عليها. |
| تكوين وحدة التغذية الخاطئة | فقدان وظائف التبديل أو الحماية وإعادة التصميم المكلفة. | قم بمراجعة الرسم التخطيطي ذو السطر الواحد والجدول الزمني للوحدة الوظيفية. |
| ملحقات الكابلات غير المتوافقة | صعوبات التثبيت أو إنهاء الكابلات غير الموثوقة. | تأكد من مواصفات الكابل ومجموعات الإنهاء المعتمدة. |
| ظروف الموقع غير مناسبة | التكثيف أو التآكل أو مشاكل العزل أو قيود الوصول. | تحقق من شروط الخدمة، وتصميم العلبة، وتصاريح التثبيت. |
| وثائق الاختبار غير كاملة | تأخر التفتيش أو القبول أو التكليف. | الاتفاق على سجلات الاختبار والشهادات المطلوبة أثناء الشراء. |
| مسؤوليات الصيانة غير واضحة | عمليات التفتيش الفائتة والاستجابة البطيئة للخطأ. | تحديد إجراءات التشغيل والتدريب وقطع الغيار ودعم الخدمة. |
بالنسبة لفرق المشتريات، فإن النهج الأكثر فعالية هو تحديد المتطلبات الفنية قبل مقارنة عروض الأسعار. قد لا يمثل السعر الأولي المنخفض أفضل قيمة إجمالية إذا كان التكوين المقترح يتطلب هندسة إضافية أو تغييرات في التثبيت أو ملحقات غير مدعومة.
10. الأسئلة المتداولة
ما هو الغرض الرئيسي من الوحدة الرئيسية الحلقية المعزولة بالهواء RMU؟
والغرض الرئيسي منه هو إدارة اتصالات التبديل والعزل والتوزيع في شبكة الجهد المتوسط. اعتمادًا على التكوين، فإنه يوفر أيضًا حماية لوحدة تغذية المحولات ويدعم عزل أقسام الكابلات المعيبة.
ماذا يعني الهواء المعزول في RMU؟
وهذا يعني أن الهواء الجوي يعمل كوسيط عازل حول المكونات النشطة ذات الصلة. ويعتمد ترتيب العزل الدقيق على تصميم المنتج، ولا يحدد المصطلح في حد ذاته تقنية التبديل أو القطع القوسي.
هل وحدة RMU المعزولة بالهواء خالية من SF₆؟
يمكن للتصميم المعزول بالهواء تجنب وجود SF₆ في حجرات العزل ذات الصلة. يجب على المشترين التحقق من الوثائق الفنية للشركة المصنعة للتأكد مما إذا كانت المجموعة الكاملة المقترحة تحتوي على أي غازات SF₆ أو غازات عازلة أخرى.
ما هو الفرق بين RMU والمحول؟
تتحكم وحدة RMU في التوصيلات الكهربائية داخل شبكة التوزيع وتحميها، بينما يقوم المحول بتغيير الجهد من مستوى إلى آخر. وقد يتم تركيبها معًا في محطة توزيع فرعية، ولكنها تؤدي وظائف مختلفة.
هل يمكن لوحدة RMU المعزولة بالهواء استعادة الطاقة تلقائيًا بعد حدوث خطأ؟
ليس بالضرورة. قد تتطلب الوحدات الأساسية تبديلًا يدويًا معتمدًا. يتطلب العزل التلقائي للأخطاء أو استعادتها حماية مناسبة، وتبديلًا آليًا، ومنطق تحكم، واتصالات، ونظام أتمتة معتمد للشبكة.
ما هي التقييمات الفنية الأكثر أهمية عند شراء وحدة RMU؟
تشمل المعلمات الرئيسية الجهد المقنن، والتيار المقنن، والقدرة على تحمل الدائرة القصيرة وصنعها، وواجبات التبديل، وترتيبات الحماية، وأداء العزل، والظروف البيئية، وتقييم العلبة، وأي تصنيف مطلوب للقوس الداخلي.
هل تحتاج وحدة RMU المعزولة بالهواء إلى الصيانة؟
نعم. يجب على المشغلين اتباع جدول الصيانة الخاص بالشركة المصنعة وفحص العلبة والعزل وآليات التبديل ونهايات الكابلات ونظام التأريض وأجهزة الحماية ومعدات التحكم الاختيارية حسب الاقتضاء.
ما هو المعيار ذو الصلة بوحدات RMU المغلقة بالمعدن ذات الجهد المتوسط؟
يعد IEC 62271-200 معيارًا رئيسيًا لمجموعات المفاتيح الكهربائية المغلقة بالمعدن والتي يتم تصنيفها فوق 1 كيلو فولت وما يصل إلى 52 كيلو فولت. قد تنطبق معايير أخرى على أجهزة التبديل والحماية الفردية. يجب على فريق المشروع التحقق من الإصدارات المطلوبة ووثائق الاختبار الفعلية للمنتج.
كيف يمكن للمشترين تقييم الشركة المصنعة لـ RMU؟
قم بمراجعة الوثائق الفنية للشركة المصنعة، وخيارات تكوين المنتج، وأدلة اختبار النوع المعمول بها، وإجراءات اختبار المصنع الروتينية، وضوابط الجودة، وإرشادات التثبيت، وتوافر قطع الغيار، وشروط الضمان، والقدرة على تلبية المتطلبات الخاصة بالمشروع.
اختر وحدة RMU المعزولة بالهواء المناسبة لمشروعك
يبدأ التوزيع الموثوق للجهد المتوسط بالتهيئة الصحيحة للمعدات والمواصفات الفنية الدقيقة والفهم الواضح لظروف الموقع. سواء كنت تخطط لنظام توزيع الطاقة الصناعية، أو مشروع تطوير تجاري، أو مشروع شبكة مرافق، فإن الاختيار الدقيق للمعدات يمكن أن يدعم التشغيل الأكثر أمانًا وتخطيط الصيانة الأكثر موثوقية.
شركة تشجيانغ أوسوني الكهربائية المحدودةيمكن تضمينها في تقييم المورد الخاص بك عند شراء معدات التوزيع الكهربائية. شارك جهد مشروعك، والتيار المقنن، ومتطلبات الدائرة القصيرة، وتكوين الوحدة الوظيفية، وبيئة التثبيت، والمعايير المعمول بها للمساعدة في تحديد النطاق الفني المناسب.
هل تحتاج إلى مساعدة في تحديد متطلبات المفاتيح الكهربائية ذات الجهد المتوسط لديك؟اتصل بنالمناقشة مواصفات مشروعك، وطلب وثائق المنتج ذات الصلة، واستكشاف الحل المناسب لتطبيق توزيع الطاقة الخاص بك.
ملاحظة فنية: تختلف تكوينات المنتج وتقييماته حسب الطراز. تأكد من جميع المواصفات والمعايير المعمول بها ووثائق الاختبار وإجراءات التشغيل مع الشركة المصنعة ومهندس المشروع المسؤول قبل الشراء أو التثبيت أو التنشيط.
