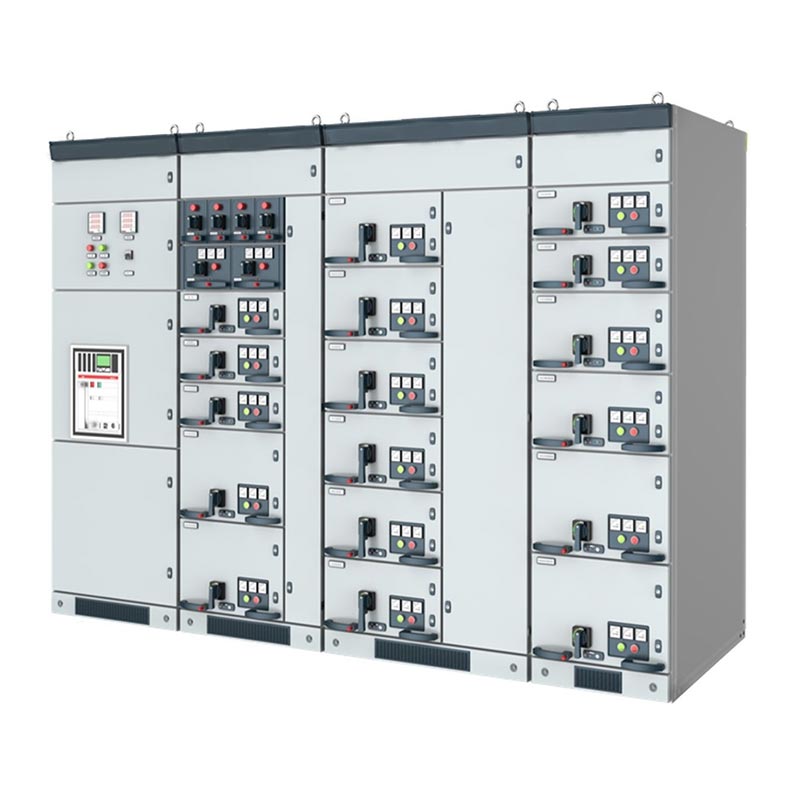

تعتبر لوحة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض مناسبة بشكل خاص للمشاريع التي تحتوي على عدة أنواع من الكهرباء يجب إدارة الأحمال من خلال نظام توزيع مركزي منخفض الجهد. بدلا من استخدام ثابت واحد الترتيب، يمكن تكوين الخزانة بوحدات توزيع الطاقة، ووحدات التحكم في المحركات، وعامل الطاقة وظائف التعويض وفقا للمخطط الكهربائي للعميل.
عادةً ما يحتوي النظام الكهربائي الكبير ذو الجهد المنخفض على أنواع مختلفة من الأحمال. معدات الإنتاج، المحركات، قد تتطلب الإضاءة والمعدات المساعدة والأحمال التفاعلية ترتيبات حماية وتحكم مختلفة.
وبالتالي يمكن تكوين مجموعة المفاتيح الكهربائية المعيارية الخاصة بـ Usune وفقًا لوظيفة كل دائرة. نظام نموذجي يمكن أن يشمل مركز توزيع الطاقة (PC) للطاقة الواردة والصادرة، ومركز التحكم في المحرك (MCC) للمحرك مغذيات، وخزانة التعويض لإدارة الطاقة التفاعلية.
يسمح هذا التكوين للمهندسين الكهربائيين بتطوير لوحة المفاتيح حول هيكل الحمل الفعلي لـ مشروع.

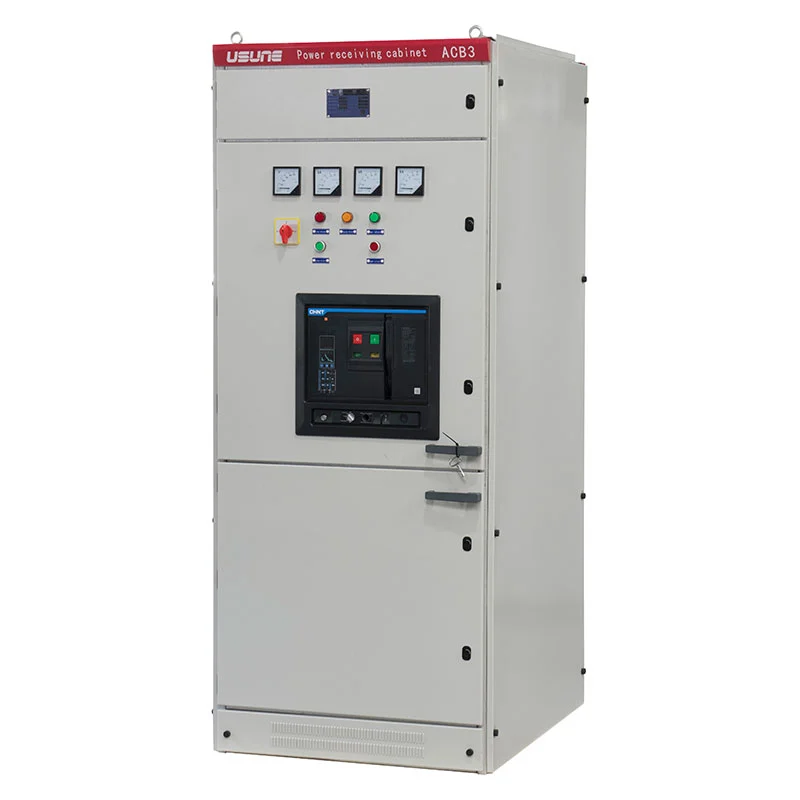

تم تصميم خزانة الكمبيوتر الشخصي لجانب الاستقبال والتوزيع لنظام الجهد المنخفض.
اعتمادا على المعلمات الكهربائية المطلوبة، يمكن للكابينة أن تستوعب دوائر سلسلة Emax، MT، 3WN، AH، ME القواطع والمكونات الأخرى المتوافقة حسب التصميم المعتمد.
يمكن استخدام قسم التوزيع لتزويد خطوط الإنتاج النهائية والمحولات والمعدات المساعدة، أنظمة البناء، والأحمال الكهربائية الأخرى.
بالنسبة للمشروعات التي تحتوي على وحدات تغذية متعددة، يمكن ترتيب كل دائرة وفقًا لتيارها المقنن وحمايتها المتطلبات، مما يجعل شبكة التوزيع الشاملة أسهل في التنظيم.
غالبًا ما تكون أحمال المحرك أحد أكبر مكونات الأنظمة الكهربائية الصناعية. المضخات، المراوح، الضواغط، قد تتطلب الناقلات والأدوات الآلية ومعدات الإنتاج دوائر محرك مخصصة.

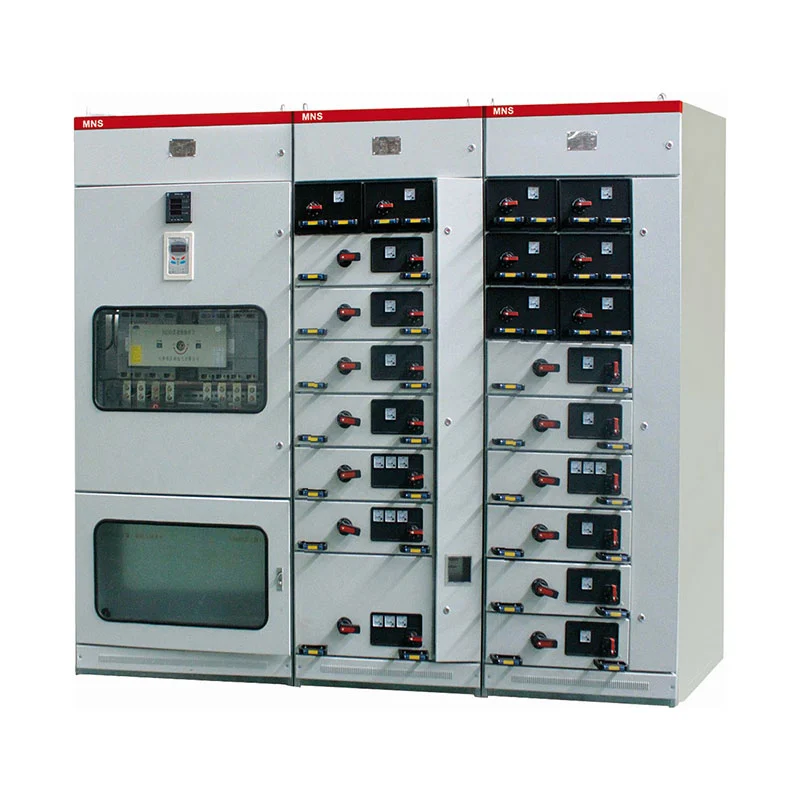

يستخدم تكوين MCC أدراجًا كبيرة وصغيرة لتلبية متطلبات وحدة تغذية المحرك المختلفة. الرئيسي يمكن لجهاز التبديل لكل دائرة استخدام قاطع دائرة مقولب عالي السعة أو حمل دوار التبديل مع الصمامات.
يسمح هذا الترتيب بتجميع دوائر المحرك بشكل منفصل عن دوائر توزيع الطاقة العامة الحفاظ على السيطرة المركزية على النظام الكهربائي.
قد تتطلب المنشآت الصناعية التي تحتوي على عدد كبير من المحركات والأحمال الحثية تعويضًا للطاقة التفاعلية.
يمكن لـ Usune تكوين قسم التعويض بوظائف تعويض عامل الطاقة اليدوية أو التلقائية أو عن بعد. يمكن اختيار طريقة التحكم المناسبة وفقًا لنظام الإدارة الكهربائية الخاص بالعميل.
من خلال فصل معدات التعويض عن التوزيع العام ودوائر المحرك، يمكن ترتيب الخزانة بشكل أفضل تتوافق مع استراتيجية إدارة الطاقة الشاملة للعميل.
القيمة الرئيسية لنظام الجهد المنخفض القابل للسحب ليست مجرد هيكل الخزانة نفسه، ولكن القدرة على ذلك تنظيم الوظائف الكهربائية المختلفة ضمن نظام واحد منسق.
يتعامل قسم الكمبيوتر الشخصي مع الطاقة الواردة ويوزع الكهرباء على مغذيات المصب. تكوين الكسارة هو تم اختيارها وفقًا لمتطلبات النظام الحالية والحماية.
قسم MCC مخصص للدوائر المتعلقة بالمحركات. يمكن ترتيب أحجام الأدراج المختلفة حسب المحرك التقييمات وكميات التغذية.
يدير قسم التعويض الطاقة التفاعلية ويمكن تهيئته للتشغيل اليدوي أو التلقائي أو عن بعد.
يمكن تصميم هذه المجالات الوظيفية الثلاثة بشكل منفصل أو دمجها في نفس لوحة المفاتيح ذات الجهد المنخفض وفقًا لذلك لمتطلبات المشروع.
يجب أن يبدأ اختيار نظام المفاتيح الكهربائية ذات الجهد المنخفض بالأحمال الكهربائية بدلاً من الخزانة المظهر.
بالنسبة لمشروع توزيع الطاقة، يحتاج المهندسون عادةً إلى التأكد من الجهد الكهربي الوارد والتيار المقدر وعدد التيارات المغذيات الصادرة، ومستوى الدائرة القصيرة، وقدرة المحرك، ومتطلبات التوسع المستقبلية.
بالنسبة للمنشآت كثيفة المحركات، يصبح عدد المحركات وتصنيفها عاملين مهمين في تحديد مركز التحكم في المحرك (MCC). التكوين.
عندما تكون الأحمال التفاعلية كبيرة، يجب أيضًا أن تكون سعة التعويض وطريقة التحكم المطلوبة كذلك يعتبر.
يساعد هذا النهج القائم على التحميل على ضمان توافق التكوين النهائي لمجموعة المفاتيح الكهربائية مع التشغيل الفعلي خصائص المنشأة.
يمكن تكوين لوحة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض لمختلف الصناعات والبيئات الكهربائية وفقا لوظائف التوزيع المطلوبة.
يمكن للمصانع استخدام تكوينات الكمبيوتر الشخصي وMCC لتوزيع الطاقة على معدات الإنتاج والمحركات والأنظمة المساعدة، وآلات المعالجة.
تمتلك مصانع البتروكيماويات عادةً العديد من الأنظمة التي تعمل بمحركات مثل المضخات والمراوح والضواغط. منفصل يمكن ترتيب دوائر التحكم في المحركات ضمن قسم MCC.
غالبًا ما تحتوي منشآت الصلب والمعادن على محركات عالية الطاقة وخطوط إنتاج متعددة. وحدات يسمح التوزيع بإدارة الأحمال المختلفة من خلال دوائر تغذية مخصصة.
يمكن للبنية التحتية للنقل استخدام التوزيع المركزي للجهد المنخفض لإمدادات الطاقة للمعدات المساعدة الأنظمة ومعدات التهوية والأحمال الكهربائية الأخرى.
يمكن للمباني الشاهقة والتطورات السكنية استخدام خزانات التوزيع ذات الجهد المنخفض لوحدة التغذية المركزية الإدارة وتوريد المعدات الكهربائية.
يمكن للمنشآت المرتبطة بالطاقة أن تجمع بين التوزيع الوارد، والمغذيات الصادرة، والدوائر الحركية، والطاقة التفاعلية التعويض ضمن نظام متكامل للجهد المنخفض.
تم تصميم المعدات القياسية لدرجة الحرارة المحيطة بين -5 درجة مئوية و+40 درجة مئوية، مع متوسط درجة حرارة لا تتجاوز +35 درجة مئوية خلال 24 ساعة.
ارتفاع التثبيت القياسي هو ≥2000m. يجب أن يكون الهواء المحيط نظيفًا ومناسبًا نسبيًا وينبغي النظر في التدابير التي قد تسبب فيها تقلبات الرطوبة ودرجات الحرارة التكثيف.
بالنسبة للنقل والتخزين، يتراوح نطاق درجة الحرارة المطبق من -25 درجة مئوية إلى +55 درجة مئوية، مع تعرض قصير المدى يصل إلى +70 درجة مئوية لمدة لا تزيد عن 24 ساعة.
إذا كانت المعدات مطلوبة لمنصات النفط البحرية، أو محطات الطاقة النووية، أو غيرها من البيئات الخاصة، فإن يجب تأكيد ظروف التشغيل بشكل منفصل بين Usune والعميل.
| غرض | مواصفة |
| نوع المعدات | المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض |
| تصنيف العمل الجهد | 660 فولت |
| التردد المقدر | 50 هرتز / 60 هرتز |
| الوظائف الرئيسية | توزيع الطاقة / التحكم في المحركات / تعويض معامل القدرة |
| أنواع الخزانات | الكمبيوتر الشخصي / MCC / خزانة التعويضات |
| قواطع دوائر الكمبيوتر | سلسلة ايماكس / MT / 3WN / AH / ME |
| هيكل مركز عملائي | أدراج كبيرة وصغيرة |
| مركز عملائي التبديل الرئيسي | مفتاح تحميل MCCB / دوار عالي الكسر مع منصهر |
| طرق التعويض | يدوي / اوتوماتيك / ريموت |
| ارتفاع التثبيت | ≥2000 م |
| درجة الحرارة المحيطة | -5 درجة مئوية إلى +40 درجة مئوية |
| متوسط درجة الحرارة على مدار 24 ساعة | ≥+35 درجة مئوية |
| درجة حرارة التخزين | -25 درجة مئوية إلى +55 درجة مئوية |
| درجة الحرارة على المدى القصير | ما يصل إلى +70 درجة مئوية لمدة ≥24 ساعة |
| النظام المطبق | تيار متردد 50-60 هرتز |
يجب تأكيد المعلمات الكهربائية النهائية وفقًا للمخطط أحادي الخط الخاص بالعميل، وقائمة التحميل، متطلبات الحماية وشروط التثبيت.
بالنسبة لفرق المشتريات، قد لا يكون من الممكن اختيار خزانة المفاتيح الكهربائية ذات الجهد المنخفض فقط وفقًا للجهد المقنن والتيار تكون كافية.
عدد الدوائر الصادرة، وكمية وحدة تغذية المحرك، وتقييمات المحرك الفردية، ومتطلبات الدائرة القصيرة، يمكن أن تؤثر سعة الطاقة الواردة ومتطلبات التعويض على التكوين النهائي للخزانة.
يمكن لـ Usune مراجعة المتطلبات الكهربائية للعميل والتوصية بالتركيبة المناسبة من أجهزة الكمبيوتر الشخصية وMCC و وظائف التعويض.
يعد هذا الأسلوب مفيدًا بشكل خاص للمشاريع الصناعية حيث تحتاج لوحة المفاتيح إلى استيعاب عدة أشخاص أنواع الأحمال الكهربائية بدلاً من العمل فقط كخزانة توزيع تقليدية.
يعد مشروع إطلاق الصواريخ Cas-space أحد مراجع المشروع المرتبطة بالمعدات الكهربائية لشركة Usune.
تحتوي مرافق إطلاق الصواريخ على أنظمة كهربائية داعمة معقدة وتتطلب توزيعًا منظمًا للطاقة المعدات والمرافق المساعدة والأنظمة المتعلقة بالتحكم وأحمال البنية التحتية.
في مثل هذه البيئة، يحتاج نظام التوزيع الكهربائي إلى استيعاب خصائص الحمل المختلفة أثناء التشغيل الحفاظ على تنظيم الدائرة واضحة. تم تطبيق مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من Usune كجزء من المشروع ترتيب المعدات الكهربائية.
يوضح المشروع تطبيق المعدات الكهربائية Usune في البنية التحتية المتخصصة حيث الطاقة تمتد متطلبات التوزيع إلى ما هو أبعد من المباني التجارية أو الصناعية التقليدية.
قبل طلب لوحة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض، يجب على العملاء عادةً تقديم المشروع التالي المعلومات:
| المعلومات المطلوبة | غاية |
| جهد النظام | يحدد التكوين الكهربائي الأساسي |
| التيار الوارد | يساعد على تحديد قدرة المفاتيح الكهربائية الواردة |
| عدد المغذيات | يحدد ترتيب الوحدة الوظيفية للخزانة |
| كمية المحرك | تحديد متطلبات مركز عملائي (MCC). |
| تقييمات السيارات | يساعد على اختيار مكونات تغذية المحرك |
| مستوى الدائرة القصيرة | تحديد متطلبات الحماية |
| متطلبات التعويض | يحدد تكوين تعويض عامل الطاقة |
| بيئة التثبيت | يؤكد ظروف التشغيل المعمول بها |
| الرسم البياني الكهربائي | يساعد Usune في إعداد ترتيب الخزانة المناسب |
إن توفير هذه التفاصيل في مرحلة عرض الأسعار يسمح لـ Usune بتطوير تكوين أكثر دقة للمفاتيح الكهربائية تقليل التغييرات غير الضرورية أثناء الإنتاج.
| لا. | أغراض | وحدة | وحدة تبديل كسر التحميل | وحدة الجمع | وحدة قواطع الدائرة | |
| 1 | الجهد المقنن | كيلو فولت | 12/24 | 12/24 | 12/24 | |
| 2 | التردد المقدر | هرتز | 50 | 50 | 50 | |
| 3 | التصنيف الحالي | A | 630 | 125 (يعتمد على تيار المصهر) | 630 | |
| 4 | مستوى العزل المقدر | 1 دقيقة تردد صمد أمام الضغط | كيلو فولت | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| دافع الإضاءة صمد أمام الجهد | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | تصنيف ماس كهربائى يتحمل التيار | كا / ثانية | 25/4 | —— | 25/4 | |
| 6 | الذروة المقدرة تحمل التيار | كا | 63 | —— | 63 | |
| 7 | تصنيف ماس كهربائى صنع التيار | كا | 63 | محدودة بصمام الجهد العالي | 63 | |
| 8 | تصنيف كسر الدائرة القصيرة الحالية | كا | —— | محدودة بصمام الجهد العالي | 25/25 | |
| 9 | تيار الإرسال المقدر | A | —— | 1700/1400 | —— | |
| 10 | تصنيف كسر الحمل النشط الحالي | A | 630 | —— | —— | |
| 11 | تصنيف كسر حلقة مغلقة الحالية | A | 630 | —— | 630 | |
| 12 | الحياة الميكانيكية | مفتاح كسر الحمل/CB | مرات | 10000 | 10000 | 20000 |
| العزلة / التبديل الأرضي | 5000 | 5000 | 5000 | |||
| 13 | مقاومة الدائرة | μΩ | ≥150 | —— | ≥150 | |
| 14 | ضغط الشحن المقدر (قياس الضغط 20 درجة مئوية) | الآلام والكروب الذهنية | 0.04 | 0.04 | 0.04 | |
| 15 | معدل التسرب النسبي السنوي للغاز | % | 0.05 | 0.05 | 0.05 | |
| 16 | درجة حماية الملكية الفكرية | مجلس الوزراء | IP4X | IP4X | IP4X | |
| خزان غاز | IP67 | IP67 | IP67 | |||

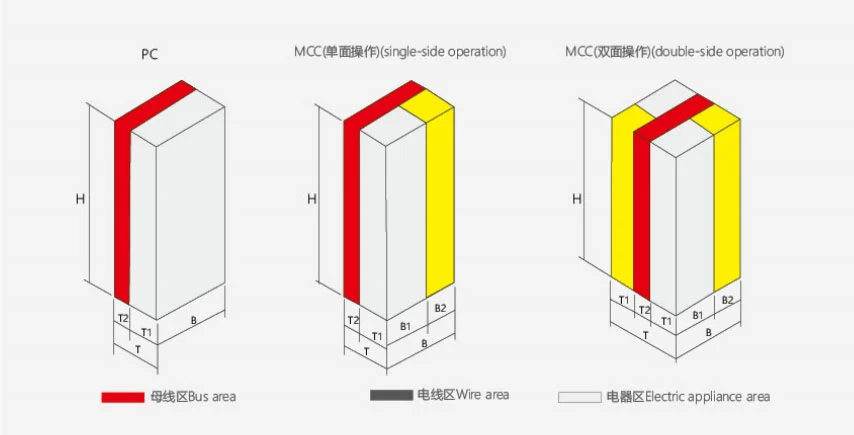

| ارتفاع | عرض | عمق | ملحوظة | ||||
| H | B | ب1 | ب2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | عملية من جانب واحد |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | عملية مزدوجة الجانب |
تدير Usune عمليات التصنيع وإدارة الجودة وفقًا لمعايير ISO 9001 وISO 14001 وISO 45001.
يتم تطوير المنتجات وتصنيعها بالرجوع إلى معايير IEC وGB المعمول بها. شهادة CE هي متاح لتكوينات المنتج المعمول بها والأسواق المستهدفة.
يغطي فحص المصنع تركيب المكونات، وتجميع الخزانة، والتوصيلات الكهربائية، والآليات الوظيفية، والاختبار الروتيني قبل الشحن.
يمكن توفير المستندات الفنية وتقارير الاختبار ذات الصلة وفقًا لمتطلبات المشروع.
تم تصميم الجهاز لأنظمة التيار المتردد بجهد تشغيل مقدر يبلغ 660 فولت أو أقل.
يمكن للنظام دمج توزيع الطاقة، التحكم في المحرك، ووظائف التعويض التلقائي لعامل الطاقة.
تُستخدم خزانة الكمبيوتر الشخصي بشكل أساسي لاستقبال الطاقة وتوزيعها. يمكن تهيئتها بدائرة مناسبة قواطع وفقا لمتطلبات النظام.
تم تصميم خزانة MCC للتحكم المركزي وحماية دوائر المحرك المتعددة. يمكن استخدامه بشكل كبير و تكوينات درج صغير.
نعم. يمكن لـ Usune تكوين الخزانة وفقًا للمخطط أحادي الخط الخاص بالعميل وقائمة التحميل وتقييمات المحرك، كمية التغذية ومتطلبات التعويض.
تعمل Usune وفقًا لأنظمة الإدارة ISO 9001 وISO 14001 وISO 45001. تم تصميم المنتجات وفقا ل معايير IEC وGB المعمول بها، مع توفر شهادة CE للتكوينات المعمول بها.
تتطلب البيئات الخاصة مثل المنصات البحرية ومنشآت الطاقة النووية تقييمًا فنيًا منفصلاً والاتفاق قبل الإنتاج.
يُنصح العملاء بتوفير جهد النظام والتيار الوارد وكمية وحدة التغذية ومعلومات المحرك، مستوى الدائرة القصيرة، ومتطلبات التعويض، والمخطط أحادي الخط، وبيئة التثبيت.
نعم. يتم إجراء فحص المصنع والاختبار الروتيني قبل الشحن، ويمكن تقديم تقارير الاختبار ذات الصلة المقدمة وفقا لمتطلبات المشروع.
