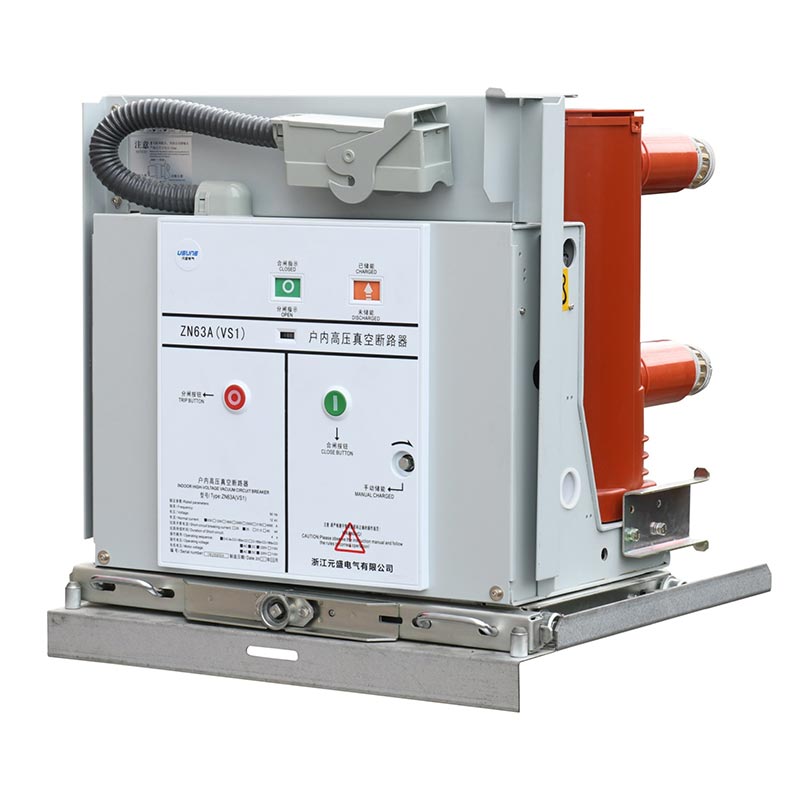

يعد قاطع الدائرة الكهربائية ذو الجهد العالي من سلسلة Usune VS1 (ZN63) -12 بمثابة حماية وتحكم كهربائي أساسي جهاز لأنظمة الطاقة 12 كيلو فولت. التصميم المتكامل للآلية التي تعمل بالزنبرك وجسم قاطع الدائرة يقلل من وصلات النقل المتوسطة، ويقلل من استهلاك الطاقة والضوضاء، ويحسن تشغيل المنتج الموثوقية. تستخدم الدائرة الرئيسية أقطابًا صلبة بشكل متكامل، مما يحقق تصغير قاطع الدائرة، تعزيز القدرة على التكيف البيئي وعمر الخدمة، وتمكين التشغيل بدون صيانة في معظم السيناريوهات.
يتم تركيب قاطع الفراغ طوليًا داخل أسطوانة عازلة أنبوبية مصنوعة من راتنجات الإيبوكسي APG، توفير مقاومة ممتازة للزحف ومنع تراكم الغبار والتدخل الخارجي بشكل فعال. ذلك يمكن أن تعمل بثبات حتى في البيئات الرطبة والملوثة بشدة.
يمكن تصميمها كوحدة تركيب ثابتة أو تجهيزها بمحرك مخصص لتشكيل وحدة الأدراج. ذلك يتطابق تمامًا مع مجموعة المفاتيح الكهربائية من النوع KYN28A-12 (GZS) المثبتة في المنتصف. يمكن أيضًا استخدام النوع الثابت في مجموعة المفاتيح الكهربائية الثابتة من سلسلة XGN.
ومن خلال الاستفادة من المزايا الفريدة للانقطاع الفراغي، فهو مناسب بشكل خاص للسيناريوهات التي تتطلب ذلك التشغيل المتكرر عند تيار التشغيل المقنن والانقطاع المتكرر لتيار الدائرة القصيرة، مما يوفر قوة التطبيق العملي.
يلتزم بشكل صارم بـ GB/T1984-2014 "قواطع دوائر الجهد العالي"، JB3855-1996 "3.6~40.5kV داخلي عالي الجهد قواطع دوائر فراغية"، DL/T403-2000 "قواطع دوائر فراغية 12~40.5 كيلو فولت تطلب الشروط الفنية"، و معايير IEC62271-100:2008، مما يضمن ضمان الجودة الرسمي.
| الرقم التسلسلي | اسم | وحدة | المعلمة |
| 1 | الجهد المقنن | كيلو فولت | 12 |
| 2 | مستوى العزل المقدر | - | 1 دقيقة تردد الطاقة تحمل الجهد: 42 كيلو فولت؛ الجهد الكهربي لتحمل نبضات البرق: 75 كيلو فولت |
| 3 | التردد المقدر | هرتز | 50 |
| 4 | التصنيف الحالي | كا | 630، 1250، 1600، 2000، 2500، 3150، 4000 |
| 5 | تصنيف كسر الدائرة القصيرة الحالية | كا | 20، 25، 31.5، 40 |
| 6 | الحياة الميكانيكية | مرات | 20000 (50KA: 10000 مرة) |
| 7 | وقت تخزين الطاقة | S | ≥10 |
| 8 | وقت الافتتاح | آنسة | 20-50 |
| 9 | وقت الإغلاق | آنسة | 35-70 |
| 10 | تسلسل التشغيل المقدر | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (50KA) |

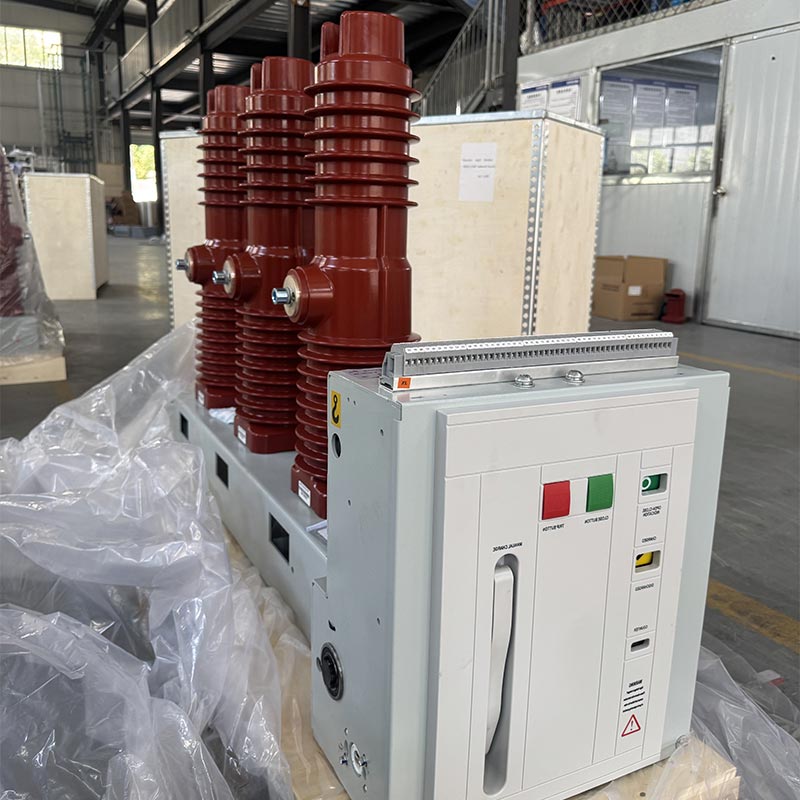

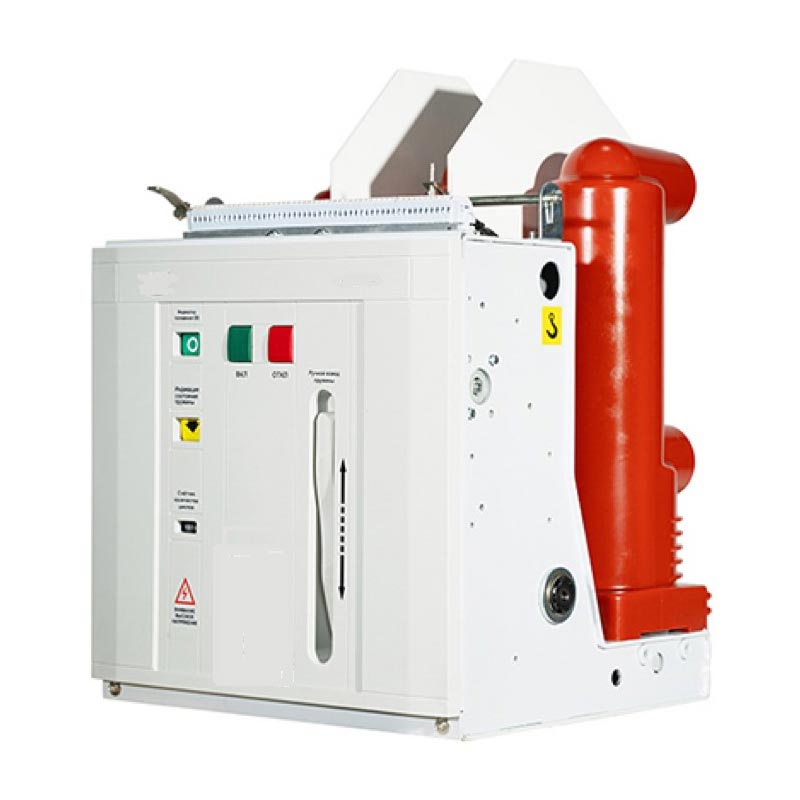

يعتمد قاطع الدائرة الكهربائية ذو الجهد العالي Usune VS1 (ZN63) -12 على هيكل متكامل مع التشغيل آلية وغرفة إطفاء القوس مرتبة في الأمام والخلف. الدائرة الموصلة الرئيسية هي ثلاث مراحل هيكل مثبت على الأرض. هذا التصميم الفريد يقلل بشكل كبير من تراكم الغبار على غرفة الإطفاء بالقوس السطح، مما يمنع غرفة إطفاء القوس الفراغي من التأثر بالعوامل الخارجية. حتى في الرطبة و البيئات شديدة التلوث، فهي تحافظ على جهد تحمل ممتاز ومقاومة عالية، وتتفوق على الأداء المماثل المنتجات.
آلية التشغيل عبارة عن آلية مستوية تعمل بنابض مع تخزين الطاقة اليدوية والكهربائية وظائف. يقع محرك التشغيل في الخزانة أمام غرفة إطفاء القوس. مجلس الوزراء هو مقسمة إلى خمس مساحات للتجميع بواسطة أربعة أقسام متوسطة، يحتوي كل منها على مخزن الطاقة ونقلها، التعثر والمكونات العازلة لآلية التشغيل. التصميم المتكامل لغرفة إطفاء القوس وتضمن آلية التشغيل درجة عالية من المطابقة بين أداء آلية التشغيل و متطلبات الفتح والإغلاق لغرفة إطفاء القوس، مما يقلل من المكونات الزائدة عن الحاجة، ويخفض الطاقة الاستهلاك والضوضاء، وتحسين الموثوقية التشغيلية لقاطع الدائرة.
1. درجة الحرارة المحيطة: الحد الأقصى +40 درجة مئوية، الحد الأدنى -15 درجة مئوية
2. الرطوبة المحيطة: متوسط الرطوبة النسبية اليومية ≥95%؛ متوسط الرطوبة النسبية الشهرية ≥90%؛ المتوسط اليومي
ضغط بخار الماء ≥22×10⁻³MPa؛ المتوسط الشهري لضغط بخار الماء ≥1.8×10⁻³MPa
3. الارتفاع: لا يتجاوز 1000 متر
4. الشدة الزلزالية: لا تزيد عن 8 درجات
5. البيئة الجوية: لا يوجد غبار أو دخان أو غازات أكالة أو قابلة للاشتعال أو أبخرة أو رذاذ ملح.
التلوث في الهواء المحيط.
ملحوظة: إذا تم تجاوز ظروف بيئة التشغيل العادية المذكورة أعلاه، فيرجى استشارة الشركة المصنعة لدينا تقدم لتخصيص المنتج وفقًا لظروف العمل الفعلية.
1. افحص قاطع الدائرة للتأكد من عدم وجود تلف أثناء النقل والتخزين. إذا تم العثور على أي ضرر، توقف عن استخدامه
على الفور واتصل بالمورد الخاص بنا للحصول على دعم ما بعد البيع.
2. إزالة الأوساخ (خاصة من سطح العزل). يمكن أن تؤثر الأوساخ الناتجة أثناء النقل أو التخزين
أداء العزل للمنتج وربما يسبب مخاطر على السلامة.
3. قم بتشغيل قاطع الدائرة يدويًا وفقًا للوائح لتخزين الطاقة وإغلاقها وفتحها، مع ملاحظة ما إذا كان
حالة تخزين الطاقة ومؤشرات موضع الفتح/الإغلاق طبيعية.
4. قم بتشغيل قاطع الدائرة باستخدام مصدر طاقة التشغيل لتخزين الطاقة، وإغلاقه، وفتحه، ومراقبة ما إذا كان
حالة تخزين الطاقة ومؤشرات موضع الفتح/الإغلاق طبيعية.
5. تشغيل قاطع الدائرة الكهربائية من نوع عربة اليد: أدخل مقبض الدفع في فتحة الدفع، وأدره في اتجاه عقارب الساعة إلى
تقدم، وعكس اتجاه عقارب الساعة للتراجع، بضربة تقدم إجمالية تبلغ 300±3 مم؛ في الوضع المفتوح، بسلاسة
انقله إلى وضع العمل أو الاختبار، وأدر المقبض 30 مرة بسرعة متوسطة حتى يتم سماع صوت "النقر"،
للإشارة إلى أنه في الموضع الصحيح (لا تستخدم القوة المفرطة لتجنب إتلاف آلية الدفع)، و
وفي نفس الوقت، سيتم توصيل دائرة مؤشر الموضع المقابلة.
ملاحظة: إذا تم تحديد جهاز إغلاق متشابك، فيجب توصيل مصدر طاقة الدائرة المتشابكة فتحه قبل إغلاق الدائرة.
دراسة حالة: مشروع توزيع الطاقة للمجمع التجاري الحضري
مجمع تجاري بمساحة 150.000 متر مربع (يضم مركز تسوق ومبنى مكاتب وفندق) في منطقة الأعمال الأساسية في مدينة هانغتشو، الصين، تطلبت قواطع دوائر عالية الجهد ذات أداء مستقر، وقدرة على التكيف مع الترددات المتكررة التشغيل، والسلامة العالية لضمان استمرارية إمدادات الطاقة الشاملة. بعد مقارنة الخيارات المختلفة، اختار العميل Usune VS1-12/630-25 قاطع الدائرة الكهربائية الداخلي عالي الجهد من نوع عربة اليد، والذي ينشر 20 وحدة للتعامل مع حماية الدائرة القصيرة والتحكم في الحمل لنظام توزيع الطاقة ذو الجهد العالي والمنخفض في المجمع. منذ بدء التشغيل، تم تشغيله بثبات دون أي أخطاء، مع تقليل وقت عزل الخطأ إلى 0.3 ثانية، ضمان التشغيل الطبيعي للمعدات الكهربائية بشكل فعال وكسب الثناء من العميل.
A1: إذا تجاوزت بيئة التشغيل الفعلية الظروف العادية (مثل الارتفاع فوق 1000 متر، ودرجة الحرارة المحيطة أقل من -15 درجة مئوية أو أعلى من +40 درجة مئوية، وما إلى ذلك)، فمن الضروري التشاور مع الشركة المصنعة لدينا مسبقًا. سوف مصنعنا تخصيص المنتجات بناءً على المعايير البيئية الفعلية، مثل تحسين أداء العزل وتحسينه هياكل الختم، لضمان التشغيل المستقر في البيئة المستهدفة.
A2: يعتمد المنتج عمودًا صلبًا متكاملًا وهيكلًا متكاملًا، مما يحقق التشغيل بدون صيانة تحت الاستخدام العادي. يجب إجراء فحوصات دورية فقط لنظافة سطح قاطع الدائرة الكهربائية (خاصة العزل). السطح)، وإزالة الغبار والأوساخ، ومراقبة مؤشرات موضع الفتح/الإغلاق وحالة تخزين الطاقة مطلوبة. إذا تم العثور على أي شيء غير عادي، توقف فورًا عن استخدام المنتج واتصل بالمورد الخاص بنا للحصول عليه صيانة احترافية بعد البيع لمنع المزيد من الضرر.
ج3: نعم. تم تصميم المنتج وفقًا للمعايير الوطنية والدولية وهو متوافق تمامًا مع KYN28A-12 (GZS) مجموعة المفاتيح الكهربائية المثبتة على المركز من نوع الدرج ومجموعة المفاتيح الكهربائية الثابتة من سلسلة XGN. علاوة على ذلك، لدينا يمكن للشركة المصنعة ضبط أبعاد المنتج وواجهاته وفقًا لنموذج المفاتيح الكهربائية المحدد العميل لضمان التوافق. قبل الشراء، يرجى تقديم معلمات مجموعة المفاتيح الكهربائية إلى المورد الخاص بنا نصيحة المطابقة المهنية.
