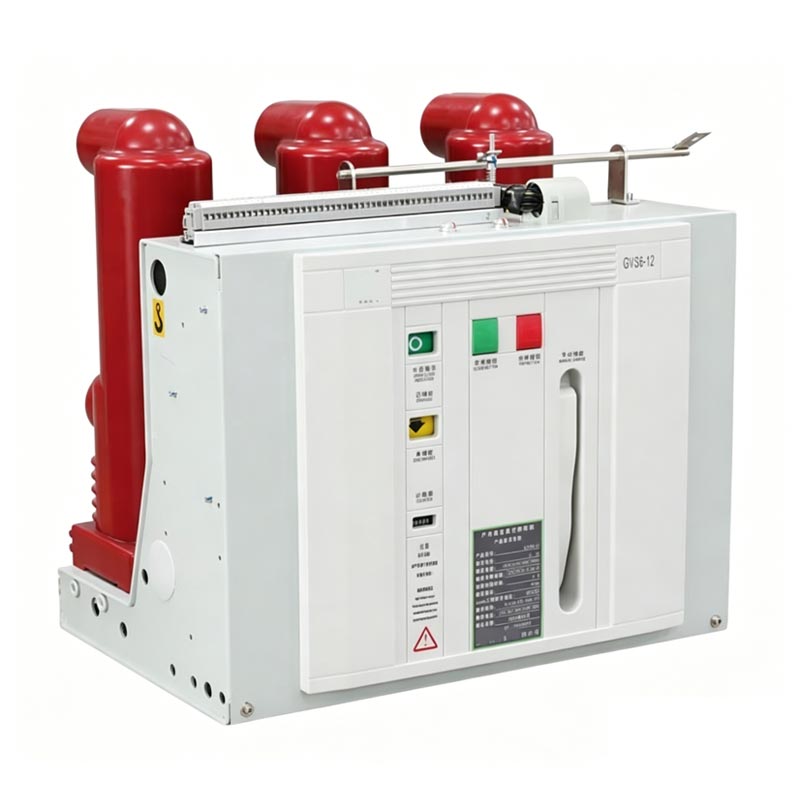

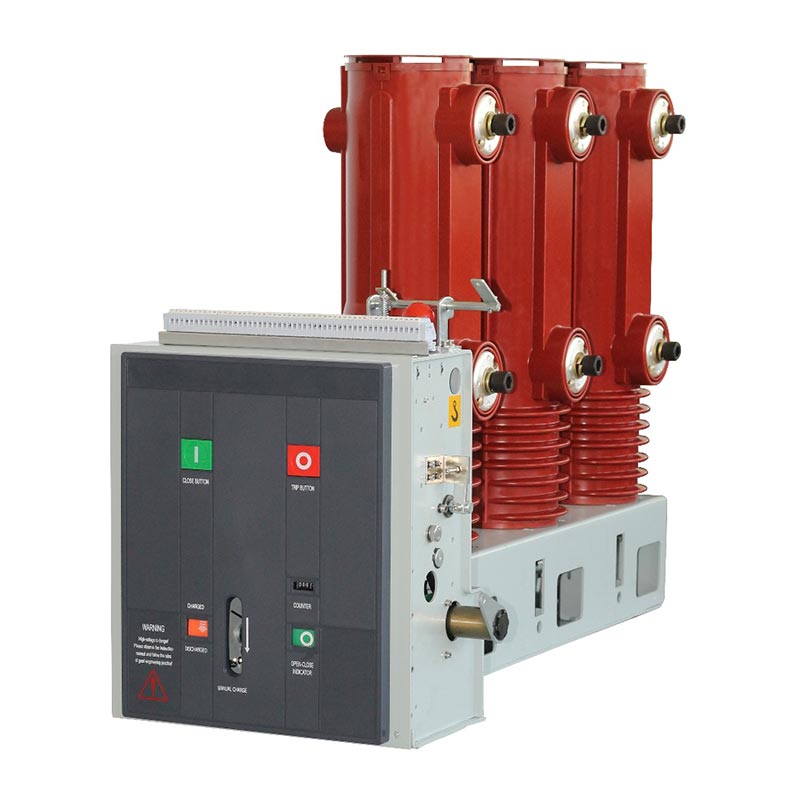

إن قواطع الدائرة الكهربائية الداخلية Vcb من سلسلة Usune VS-12 (VEP-12) 12 11 كيلو فولت هي عالية الأداء وجهد عالي داخلي مجموعة المفاتيح الكهربائية التي تدمج وظائف التحكم والحماية، تستخدم بشكل رئيسي في طاقة الجهد المتوسط الداخلي 12/11 كيلو فولت أنظمة التوزيع. كشركة مصنعة متخصصة في البحث والتطوير وإنتاج الجهد العالي المعدات الكهربائية، لدى Usune مصنع موحد في الصين، يدمج البحث والتطوير والإنتاج والاختبار و خدمة ما بعد البيع للتأكد من أن كل منتج يلبي معايير الصناعة المحلية والدولية. المنتج يوفر خيارات التثبيت الثابتة والدرجية، مما يسمح بالتكامل المرن مع مختلف المفاتيح الكهربائية تلبية احتياجات التركيب لسيناريوهات مختلفة مثل الورش الصناعية وغرف توزيع الطاقة و المباني التجارية.
تكمن الميزة الأساسية لقاطع الدائرة الفراغية الداخلي Vcb بقدرة 12 11 كيلو فولت في اعتماده للجيل الثالث تكنولوجيا العزل المغلفة الصلبة، طفرة كبيرة في تطور قاطع الدائرة الكهربائية تكنولوجيا العزل. من عزل الهواء من الجيل الأول والعزل المركب من الجيل الثاني إلى عزل اليوم الجيل الثالث من العزل المغلف بالصلب، قامت Usune بتحسين هيكل العزل بشكل مستمر، وحلها نقاط الألم في المنتجات التقليدية التي تكون عرضة للتأثيرات البيئية وضعف الاستقرار، وبالتالي دفع الترقية التكنولوجية لقواطع الدائرة الكهربائية في الصناعة.
لقد خضع عزل القطب لقواطع الدائرة الكهربائية لثلاثة أجيال من الترقيات التكنولوجية. أوسوني تتبنى سلسلة VS-12 (VEP-12) تكنولوجيا العزل المغلفة بالصلب من الجيل الثالث الأكثر تقدمًا، مما يحقق نقلة نوعية:
الأجزاء الحية معرضة بالكامل للهواء. يتأثر مستوى العزل بشكل كبير بالعوامل البيئية مثل كالرطوبة، والغبار، وتأثيرات النقل، والحيوانات الصغيرة، مما يؤدي إلى ضعف الثبات وارتفاع نسبة الفشل.
غرفة إطفاء القوس محمية بجلبة من راتنجات الإيبوكسي، لكن الأجزاء الحية ذات الجهد العالي ليست كذلك محكمة الغلق تمامًا ولا تزال تتأثر بالعوامل الخارجية مثل الغبار والرطوبة والحشرات، ولا تتمكن من ذلك حل جذري لمشكلة القدرة على التكيف البيئي.
من خلال تقنية APG، يتم تغليف غرفة إطفاء القوس وأطراف الخروج العلوية والسفلية بمادة راتنجات الايبوكسي. وهذا لا يقلل فقط من حجم غرفة إطفاء القوس، بل يعزل أيضًا الجزء تمامًا المعدات من تأثير البيئة الخارجية (الغبار والرطوبة وما إلى ذلك)، وتحسين الطقس بشكل كبير المقاومة والاستقرار التشغيلي. يعمل راتنجات الايبوكسي أيضًا كعزل أولي ودعم ميكانيكي مجال كهربائي فائق وتوزيع الضغط مقارنة بأقسام العزل المتنوعة غير المنتظمة الهياكل، مما يضمن التشغيل المستقر للمعدات على المدى الطويل.
باستخدام تكنولوجيا العزل المغلفة بالصلب من الجيل الثالث، لا يتأثر بالبيئة الخارجية، يتمتع بموثوقية عزل عالية، ويتجنب بشكل فعال فشل العزل الناجم عن العوامل البيئية.
عمر ميكانيكي طويل (يصل إلى 20,000 دورة، 10,000 دورة لتصنيف 50KA)، تيار كسر الدائرة القصيرة عالي التصنيف (20-40KA)، سرعة فتح وإغلاق سريعة، مما يتيح عزل الأخطاء بسرعة وحماية التشغيل الآمن للآلة نظام الطاقة.

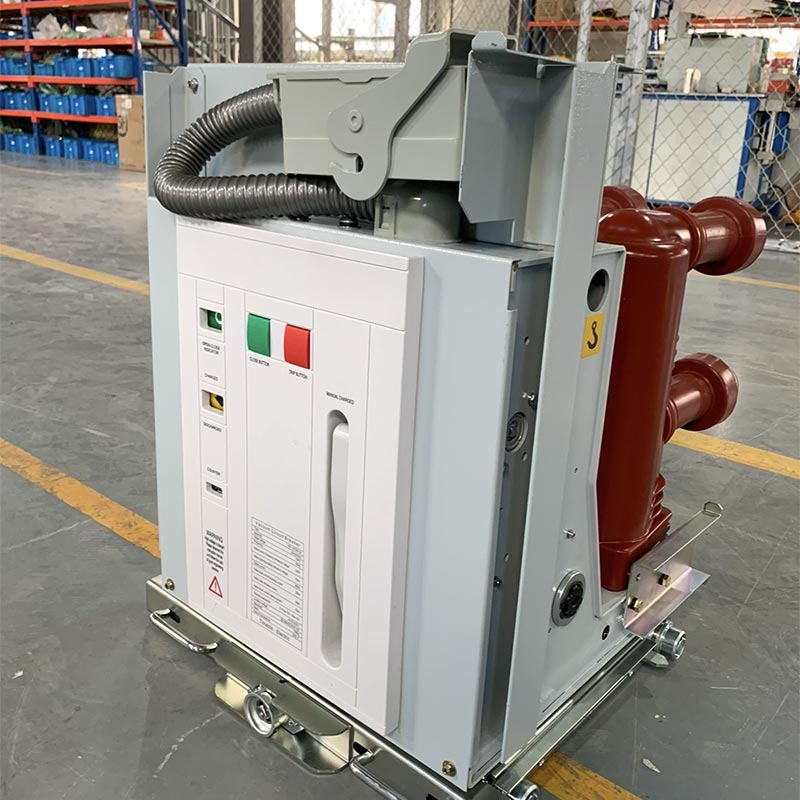

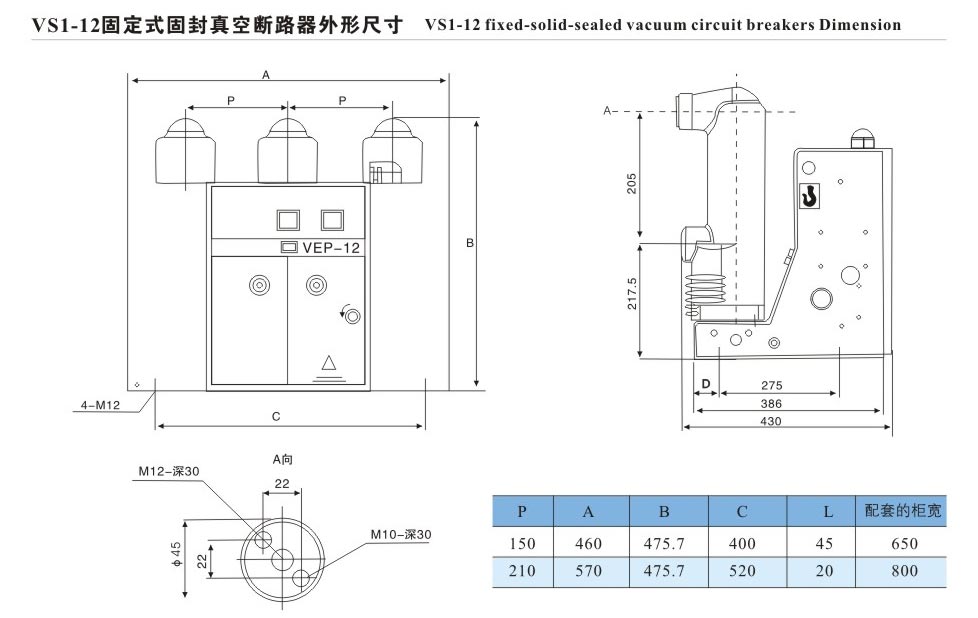

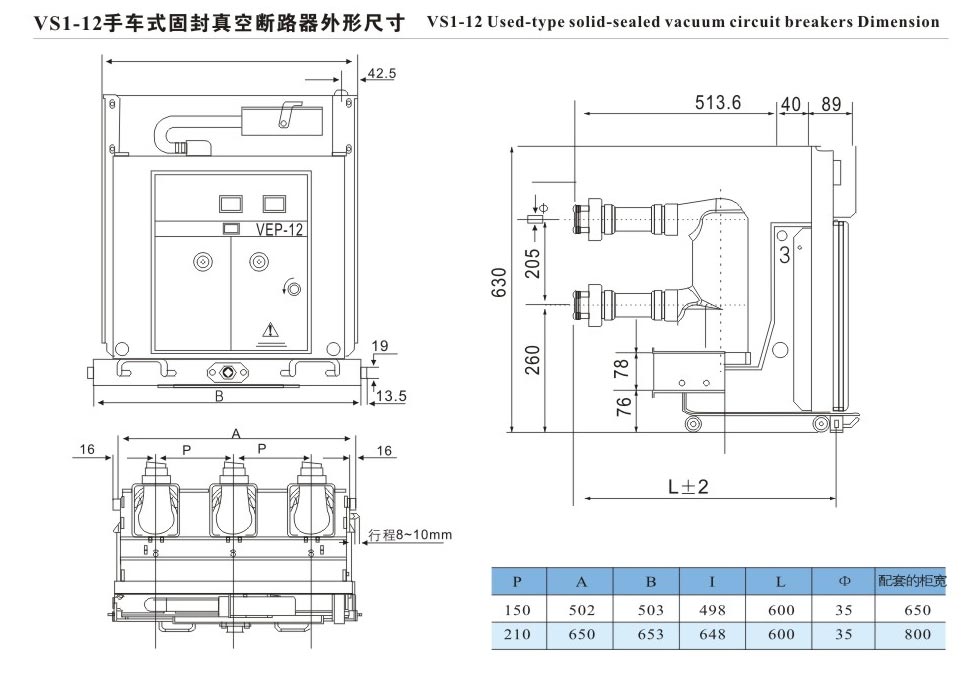

تعمل تقنية التغليف الصلب على تقليل حجم المنتج؛ تتوفر خيارات ثابتة ونوع الدرج، مما يسمح بذلك التكامل المرن مع مختلف المفاتيح الكهربائية والقدرة على التكيف مع مساحة التثبيت المحدودة في التوزيع الداخلي غرف.
يمنع هيكل التغليف الصلب الأجزاء الحية من التآكل الخارجي، مما يقلل من تكرار الصيانة و تحقيق التشغيل الأساسي بدون صيانة، مما يوفر بشكل كبير تكاليف الصيانة اللاحقة للمستخدمين.
كشركة مصنعة محترفة، أنشأت Usune نظامًا شاملاً لفحص الجودة باللغة الصينية مصنع. يخضع كل منتج لاختبارات أداء صارمة قبل مغادرة المصنع لضمان تلك المعلمات تلبية المعايير والجودة موثوقة.
تتميز سلسلة Usune VS-12 (VEP-12) 12 11kv Indoor Vcb Vacuum Circuit Breaker بمعايير تقنية ممتازة، تلبية متطلبات أنظمة توزيع الطاقة ذات الجهد المتوسط 12/11 كيلو فولت بشكل كامل. المواصفات الرئيسية مبينة في الجدول أدناه (تطبق المعلمات على غرف إطفاء القوس المنتجة محليًا):
| الرقم التسلسلي | اسم | وحدة | المعلمة |
| 1 | الجهد المقنن | كيلو فولت | 12 |
| 2 | مستوى العزل المقدر | - | 1 دقيقة تردد الطاقة تحمل الجهد: 42 كيلو فولت؛ الجهد الكهربي لتحمل نبضات البرق: 75 كيلو فولت |
| 3 | التردد المقدر | هرتز | 50 |
| 4 | التصنيف الحالي | كا | 630، 1250، 1600، 2000، 2500، 3150، 4000 |
| 5 | تصنيف كسر الدائرة القصيرة الحالية | كا | 20، 25، 31.5، 40 |
| 6 | تصنيف قصير الوقت الصمود الحالي | - | 20، 25، 31.5، 40 |
| 7 | مدة الدائرة القصيرة المقدرة | S | 4 |
| 8 | تصنيف الذروة الصمود الحالي | كا | 50، 63، 80، 100 |
| 9 | تصنيف صنع ماس كهربائى وكسر التيار | - | 50، 63، 80، 100 |
| 10 | تردد طاقة الدائرة الثانوية يتحمل الجهد (1 دقيقة) | V | 2000 |
| 11 | تصنيف واحد / العودة إلى الخلف مكثف البنك كسر التيار | A | 630/400 (800/400 لـ 40KA) |
| 12 | تصنيف بنك مكثف صنع الحالي | A | 12.5 |
| 13 | وقت الافتتاح | آنسة | 20-50 |
| 14 | وقت الإغلاق | آنسة | 35-70 |
| 15 | الحياة الميكانيكية | مرات | 20000 (10000 مرة لـ 50KA) |
| 16 | تصنيف أوقات الاستراحة الحالية | مرات | 20000 (10000 مرة لـ 50KA) |
| 17 | تصنيف أوقات الاستراحة الحالية القصيرة | مرات | 50 (30 مرة لـ 40 كيلو، 20 مرة لـ 50 كيلو) |
| 18 | سمك التآكل التراكمي المسموح به لجهات الاتصال المتحركة والثابتة | مم | 3 |
| 19 | تصنيف إغلاق وفتح عملية الجهد | V | AC110/220، DC110/220 |
| 20 | الفولطية المقدرة لمحرك تخزين الطاقة | V | AC110/220، DC110/220 |
| 21 | القوة المقدرة لمحرك تخزين الطاقة | W | 70 (80 لـ 40KA، 50KA) |
| 22 | وقت تخزين الطاقة | S | ≥10 |
| 23 | مسافة الاتصال | مم | 11 ± 1 |
| 24 | على السفر | مم | 3.5±0.5 |
| 25 | اتصل بوقت إغلاق الارتداد | آنسة | ≥2 |
| 26 | تزامن الفتح والإغلاق على ثلاث مراحل | آنسة | ≥2 (≥3 لـ 40KA، 50KA) |
| 27 | متوسط سرعة الافتتاح | آنسة | 0.9-1.2 |
| 28 | متوسط سرعة الإغلاق | آنسة | 0.5-0.8 |
| 29 | مقاومة الدائرة الموصلة الرئيسية | μΩ | ≥60 (630 أمبير)؛ ≥50 (1250 أمبير)؛ ≥35 (1600-2000A)؛ ≥25 (≥2500A) |
| 30 | إغلاق ضغط الاتصال | N | 2000±200 (20KA)؛ 2400±200 (25KA)؛ 3100±200 (31.5KA)؛ 4250±250 (40KA)؛ 6500±500 (50KA) |
| 31 | تسلسل التشغيل المقدر | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (لـ 50KA) |
للتحقق من موثوقية وقابلية تطبيق سلسلة Usune VS-12 (VEP-12) 12 11kv Indoor Vcb Vacuum Circuit الكسارة، تم تطبيق هذا المنتج بنجاح على مشروع تجديد توزيع الطاقة في مادة كيميائية كبيرة المنطقة الصناعية في شرق الصين (مشروع تطوير صناعي محلي رئيسي). الحديقة لديها ظروف التشغيل المعقدة، الرطوبة العالية، ومستويات الغبار العالية، والتغيرات المتكررة في حمل الطاقة. قواطع الدائرة الموجودة بشكل متكرر شهدت حالات فشل العزل بسبب العوامل البيئية، مما أثر على الإنتاج الطبيعي في الحديقة.
بعد إجراء تحقيق ومقارنة متعمقة، اختارت الحديقة Usune كمورد مخصص لها، واعتمدت 36 Usune سلسلة VS-12 (VEP-12) من سلسلة VCBs الداخلية الثابتة، تم تصنيعها جميعًا بواسطة Usune في مصنعها الصيني. يستخدم هذا المنتج تكنولوجيا العزل المغلفة الصلبة من الجيل الثالث، تقاوم بشكل فعال تأثيرات الرطوبة العالية و الغبار في المنطقة الصناعية. إن تيار كسر الدائرة القصيرة المقدر بـ 31.5 كيلو أمبير يلبي تمامًا حماية الطاقة احتياجات المعدات عالية الطاقة في الحديقة.
منذ تشغيلها رسميًا في أكتوبر 2024، عملت 36 وحدة VCB بشكل مستقر لأكثر من ستة أشهر دون أي العزل أو الأعطال التشغيلية، مما يحقق معدل فشل متوسط قدره 0. وهذا يقلل بشكل كبير من المنتزه تكاليف تشغيل وصيانة نظام الطاقة، مما يضمن التشغيل المستمر والمستقر لمعدات الإنتاج. لقد حظي المشروع بتقدير كبير من قبل إدارة المتنزه، وأصبح Usune بمثابة معدات طاقة طويلة المدى المورد للحديقة.
A1: يصل العمر الميكانيكي للمنتج إلى 20000 دورة (10000 دورة لفئة 50 كيلو أمبير)، والتيار المقنن دورة الكسر هي 20000 دورة (10000 دورة لفئة 50 كيلو أمبير). بفضل اعتماد الجيل الثالث تكنولوجيا العزل ذات الختم الصلب، الجانب الأساسي للمنتج لا يحتاج إلى صيانة. في الاستخدام اليومي، بشكل دوري فقط عمليات التفتيش على الدائرة الثانوية وآليات التشغيل (مثل محرك تخزين الطاقة والتشغيل الجهد الكهربي)، وتنظيف سطح المعدات، ومنع تراكم الغبار مطلوبة للتمديد بشكل فعال عمر المعدات.
ج2: نعم. يستخدم المنتج تكنولوجيا العزل الصلبة من الجيل الثالث، والتي تغلف إطفاء القوس الغرفة والمحطات الصادرة العلوية والسفلية مع راتنجات الايبوكسي باستخدام عملية APG. وهذا يعزل تماما المكونات الحية ذات الجهد العالي من البيئة الخارجية، مما يمنعها من التأثر بالغبار، الرطوبة، الحشرات، إلخ. إنها تتميز بمقاومة ممتازة للطقس وقدرة على التكيف البيئي، مما يجعلها مناسبة تمامًا للبيئات الداخلية القاسية مثل الرطوبة العالية وورش العمل الصناعية المتربة والمصانع الكيماوية والمناجم. فعلي وتؤكد حالات التطبيق في مجمع شرق الصين الصناعي الكيميائي هذا أيضًا.
