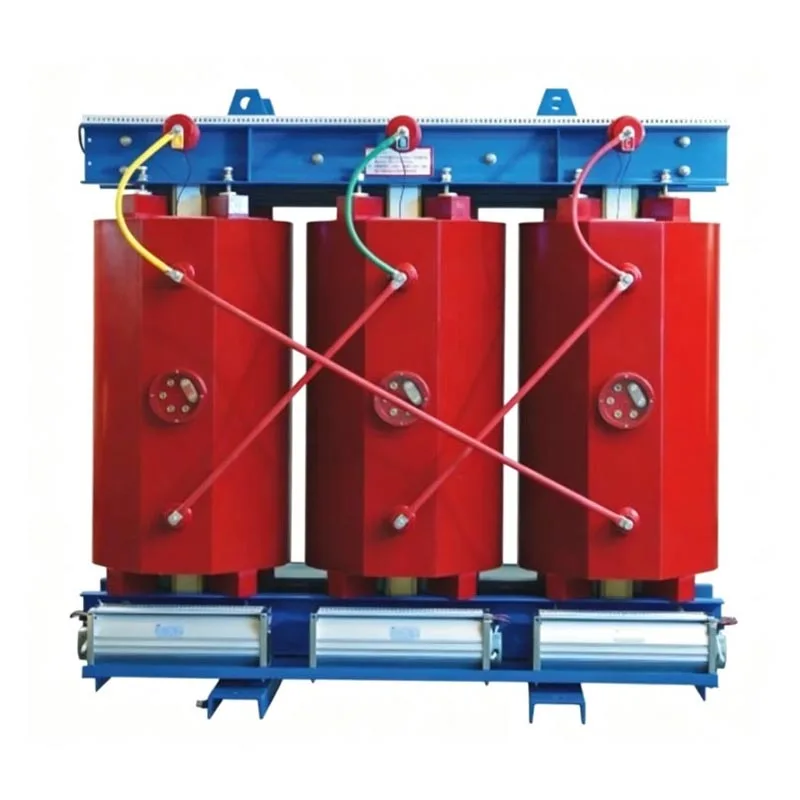

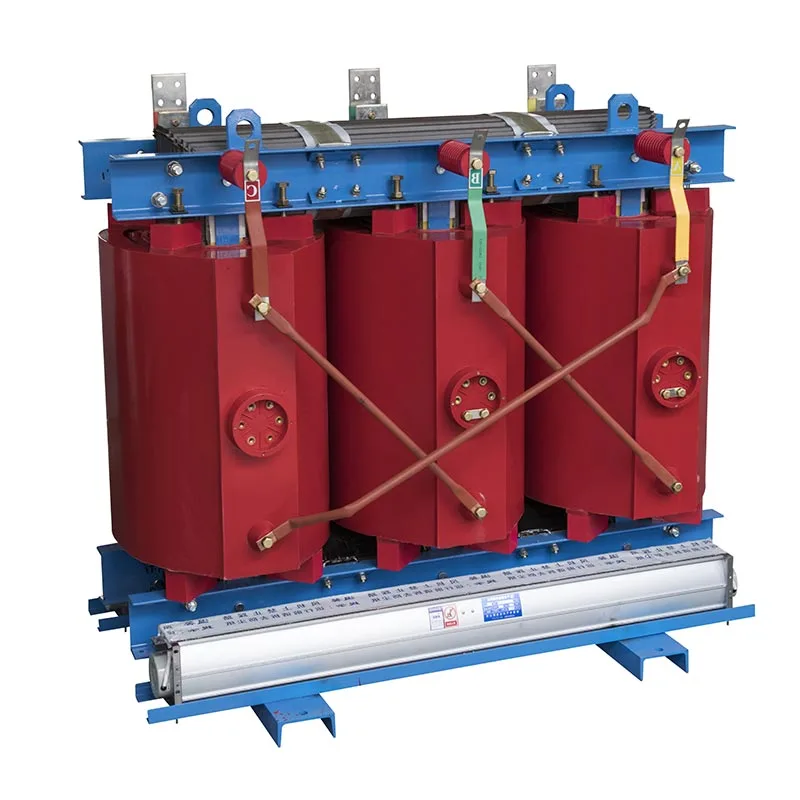

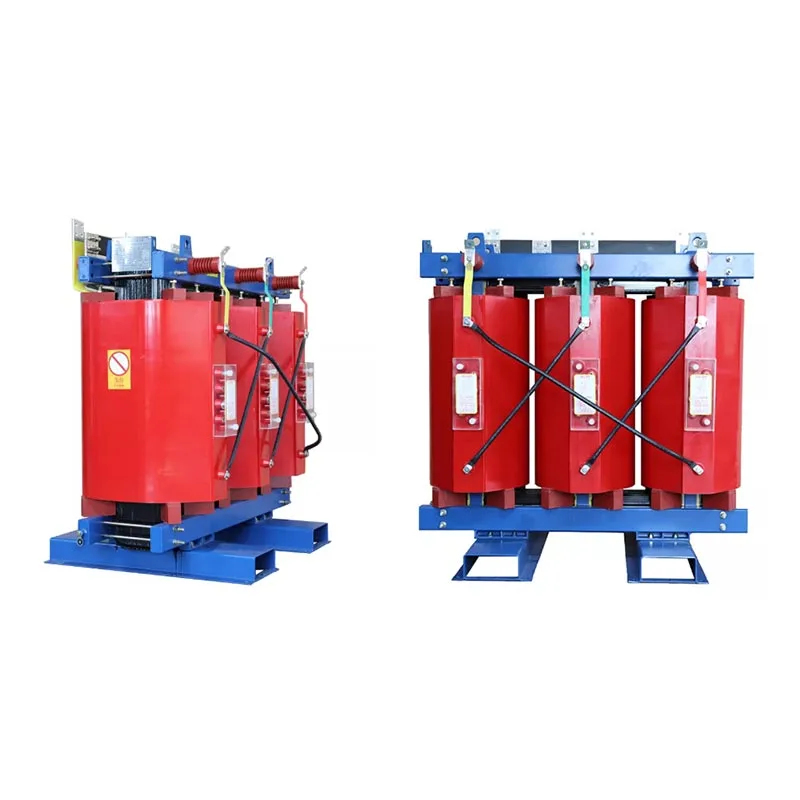

إن المحول الجاف من النوع Usune 750kVA ثلاثي الطور عبارة عن وحدة توزيع طاقة خالية من الزيت تعمل على التخلص تمامًا من زيت عازل قابل للاشتعال، ويعتمد بدلاً من ذلك على الهواء في العزل وتبديد الحرارة. هذا يحل بشكل أساسي مخاطر السلامة المرتبطة بالمحولات المغمورة بالزيت، مثل تسرب الزيت، والحرائق، والتلوث. الاستفادة خطوط إنتاج موحدة ومراقبة صارمة لجودة المواد الواردة، قمنا بتحسين النواة واللف الهياكل لتحقيق التوازن بين السلامة وكفاءة الطاقة وسهولة التركيب. تضمن المعدات استقرارًا وطويل الأمد التشغيل بحمولة كاملة ويظهر قدرة استثنائية على التكيف البيئي. كمورد رئيسي للطاقة معدات التوزيع، توفر Usune حلول محولات من النوع الجاف مستقرة للغاية للعملاء في كل من المنازل والأسواق الدولية.
يستخدم المحول من النوع الجاف ثلاثي الطور 750 كيلو فولت أمبير مواد عازلة مقاومة لدرجة الحرارة العالية ولا يحتوي على زيت عازل وبالتالي فهي لا تعاني من تسرب الزيت أو الحرائق أو الانفجارات أثناء التحميل الزائد أو ظروف ماس كهربائى. إنه يلغي الحاجة إلى المرافق المساعدة مثل حفر النفط أو جدران الحماية، مما يقلل بشكل كبير من تكاليف الاستثمار في البنية التحتية والسلامة المتعلقة بغرفة التوزيع.
لا ينتج عن التشغيل أي نفايات زيتية ولا يصدر أي غازات ضارة. يسمح بالتركيب الداخلي المباشر بدون الحاجة إلى معدات استعادة نفايات الزيوت، والتي تلبي بشكل كامل معايير الامتثال البيئي الصارمة المطلوبة المستشفيات والمدارس ومترو الأنفاق.
إن قلب الفولاذ السيليكوني المصفح الأمثل وهيكل اللف المدمج يقلل بشكل فعال من الكهرومغناطيسية الاهتزاز، مما يؤدي إلى انخفاض مستوى الضجيج أثناء التشغيل. يتم التحكم بشكل صارم في مستويات التفريغ الجزئي داخل المنزل و المعايير الدولية لمنع تقادم العزل، وضمان عقود من التشغيل المستقر والمستمر.
تم تصنيع الوحدة من نوى فولاذية سيليكونية عالية الجودة وموجهة نحو الحبوب، مما يجعلها أقل بكثير من عدم التحميل و خسائر الحمل مقارنة بالمحولات القياسية. التشغيل طويل الأمد يقلل بشكل فعال من استهلاك الطاقة ويخفضها تكاليف التشغيل المتعلقة بالكهرباء بالنسبة للمؤسسة.
يتميز بهيكل معزول بالهواء ومبرد بالهواء بشكل طبيعي مما يلغي الحاجة إلى زيت العزل الدوري اختبار أو استبدال. لا تتطلب الصيانة الروتينية سوى عملية إزالة بسيطة للغبار وعمليات فحص، مما يؤدي إلى حدوث ذلك توفير كبير في تكاليف العمالة وقطع الغيار طوال دورة حياة المعدات.
يعمل بشكل موثوق في درجات الحرارة المحيطة التي تتراوح من -20 درجة مئوية إلى +40 درجة مئوية. إنها مناسبة للبيئات الداخلية وتتميز بالرطوبة العالية والارتفاعات التي تصل إلى 1000 متر، والأجواء المغبرة، مما يجعلها مثالية للمتخصصين مواقع مثل الأقبية والأنفاق والعنابر الطبية المعقمة والمباني التعليمية.
إن المحول من النوع الجاف ثلاثي الطور بقدرة 750 كيلو فولت أمبير صغير الحجم وخفيف الوزن، مما يقلل من المساحة المطلوبة في الطاقة غرفة التوزيع. تعمل عروات الرفع القياسية والمحطات الطرفية التي تم تكوينها مسبقًا على تسهيل النقل والرفع بشكل فعال تقصير الجدول الزمني للتثبيت.
يحقق محول النوع الجاف ثلاثي الطور Usune 750kVA تحويل الجهد ونقل الطاقة بناءً على ذلك مبدأ الحث الكهرومغناطيسي. منطق التشغيل الأساسي الخاص به هو كما يلي:
1. التيار المتردد (AC) الذي يتدفق عبر الملف الأولي يولد تدفق مغناطيسي متناوب دوري داخل قلب الحديد الرقائقي؛
2. يتخلل التدفق المغناطيسي المتناوب الملف الثانوي، مما يؤدي إلى قوة دافعة كهربائية متناوبة (EMF) في الملف الثانوي من خلال الحث الكهرومغناطيسي.
3. على أساس نسبة اللفات بين الملفات الأولية والثانوية، يتم رفع أو خفض جهد التيار المتردد لتسهيل نقل الطاقة. على عكس المحولات المغمورة بالزيت، تستخدم هذه الوحدة الهواء كوسيط أساسي عزل اللف والقلب بالإضافة إلى تبديد الحرارة، مما يلغي الحاجة إلى زيت عازل سائل. الحرارة يتم تبديدها أثناء التشغيل عن طريق الحمل الحراري الطبيعي أو تبريد الهواء القسري؛ العملية آمنة و خالية من المخاطر، مما يضمن تحويل الجهد الكهربي ونقل الطاقة بشكل موثوق.
| غرض | المعلمة التقنية |
| القدرة المقدرة | 750 كيلو فولت أمبير (نطاق الموديل 30 ~ 2500 كيلو فولت أمبير قابل للتخصيص) |
| الجهد العالي المقدر | 10 كيلو فولت / 10.5 كيلو فولت |
| الجهد المنخفض المقدر | 0.4 كيلو فولت |
| التردد المقدر | متوافق مع التردد المزدوج 50/60 هرتز |
| مجموعة المتجهات | داين11 |
| مقاومة الجهد | 4%～6%، التكوين القياسي 6% |
| غرض | المعلمة التقنية |
| درجة الحرارة المحيطة | -20 درجة مئوية ~ +40 درجة مئوية |
| الارتفاع المطبق | ≥1000 م |
| الرطوبة النسبية | ≥95%، غير مسموح بالتكثيف |
| موقع التثبيت القياسي | غرفة توزيع الطاقة الداخلية، الطابق السفلي، مساحة تحت الأرض |
قام مستشفى عام من الدرجة الأولى في شرق الصين باستبدال المعدات القديمة المغمورة بالزيت بمرحلتين جافتين من نوع Usune بقدرة 750 كيلو فولت أمبير على ثلاث مراحل نوع المحولات لتشغيل المعدات الحيوية في وحدة العناية المركزة ومركز التصوير وغرف العمليات.
- تحديات المشروع: تشكل المعدات التقليدية المملوءة بالنفط مخاطر الحريق، كما أن الضوضاء الناتجة عن التشغيل تزعج المريض تتطلب بيئة الرعاية والصيانة الروتينية قوى عاملة كبيرة.
- نتائج التطبيق: الهيكل الخالي من الزيت يلبي معايير المستشفى الصارمة للسلامة من الحرائق؛ انخفاض التفريغ الجزئي تضمن الخصائص التشغيل المستقر للمعدات الطبية الدقيقة؛ تم تقليل التصميم الخالي من الصيانة تكاليف الصيانة السنوية بنسبة 70%؛ وتم تشغيل المعدات بدون أخطاء لمدة ثلاث سنوات متتالية.
مصنع لتجهيز الأغذية في Zhejiang يستخدم محولات من النوع الجاف Usune 750kVA لتشغيل آلات خط الإنتاج.
- متطلبات المشروع: بيئة إنتاجية نظيفة وخالية من الزيوت. المعدات الموفرة للطاقة؛ والملاءمة ل ظروف ورشة العمل المتربة.
- نتائج التطبيق: انخفاض الفقد في النوى أدى إلى خفض استهلاك الطاقة في المحطة بشكل فعال. هيكل معزول الهواء القضاء على خطر التلوث النفطي للمكونات الغذائية؛ ويضمن هيكل اللف المقاوم للغبار عملية مستمرة ومستقرة في بيئة متربة.
A1: تم تصميم النموذج القياسي للاستخدام الداخلي، ومناسب للبيئات على ارتفاعات أقل من أو يساوي 1000 متر، ودرجات الحرارة بين -20 درجة مئوية و+40 درجة مئوية، والرطوبة ≥95% (غير متكثفة). للاستخدام في الهواء الطلق، ومرفقات واقية ومضادة للمطر يمكن تخصيص الهياكل لتناسب الظروف الخارجية المعقدة.
A2: بالمقارنة مع المحولات المغمورة بالزيت، فإن هذا المنتج يلغي الحاجة إلى تغيير الزيت واختبار الزيت والزيت تنظيف الحفرة، وتصنيفها على أنها معدات لا تحتاج إلى صيانة. ومع ذلك، يوصى بإجراء عمليات تفتيش ربع سنوية للتحقق لتراكم الغبار على اللفات، وضيق المحطة، وتدفق الهواء التهوية؛ منع تدفق الهواء الناجم عن الغبار يساعد الانسداد في الحفاظ على تبديد الحرارة ويطيل عمر خدمة المعدات.
A3: وحدات Usune تأتي بشكل قياسي مع مجموعة المتجهات Dyn11، التي تتميز بمقاومة منخفضة للتسلسل الصفري وقوية قدرات لقمع عدم توازن الحمل ثلاثي الطور والتوافقيات، وبالتالي تثبيت جهد الخرج 0.4 كيلو فولت. وهي مناسبة تمامًا للتطبيقات ذات الأحمال الكبيرة أحادية الطور، مثل المستشفيات والمباني التجارية، والمصانع - مما يقلل بشكل فعال من تأثير تقلبات الجهد على المعدات الحساسة.
