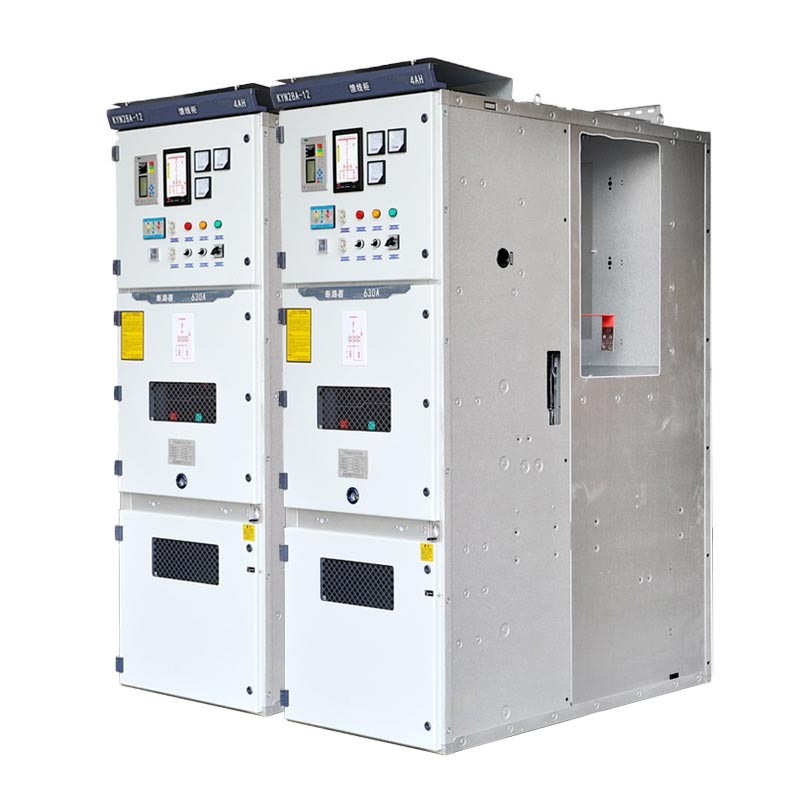

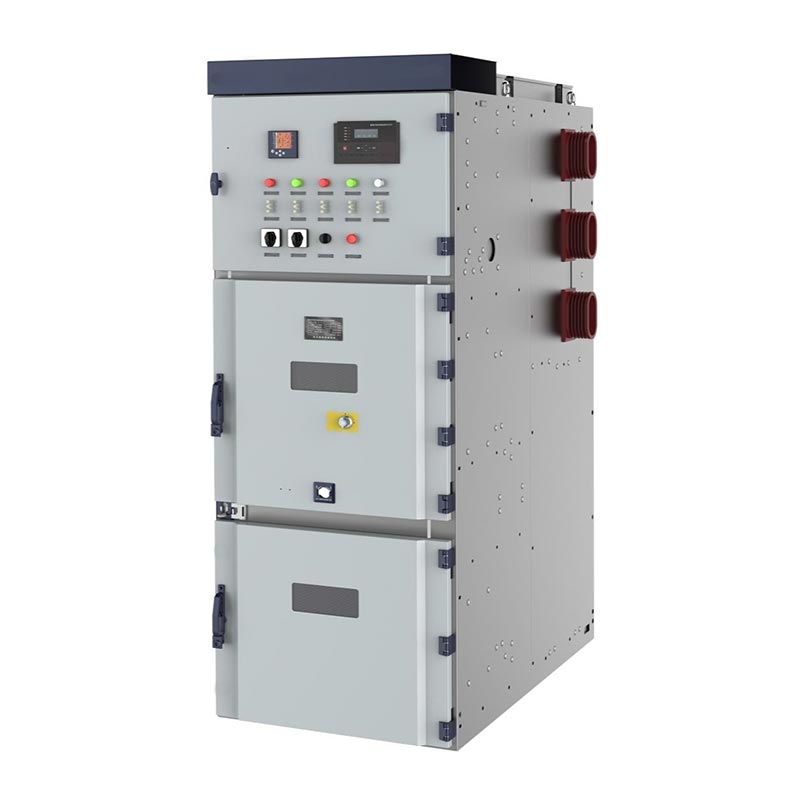

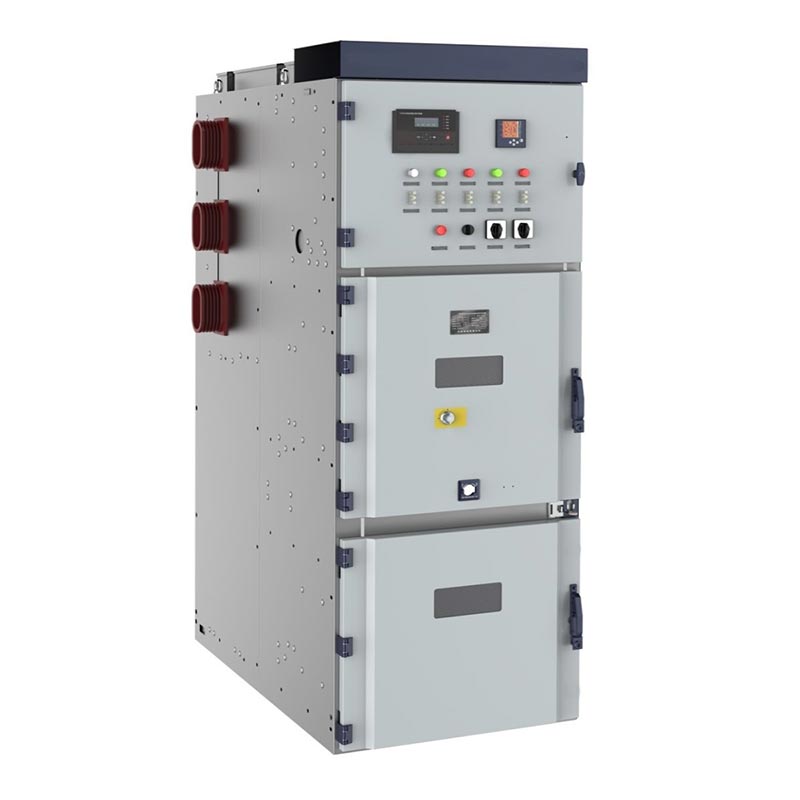

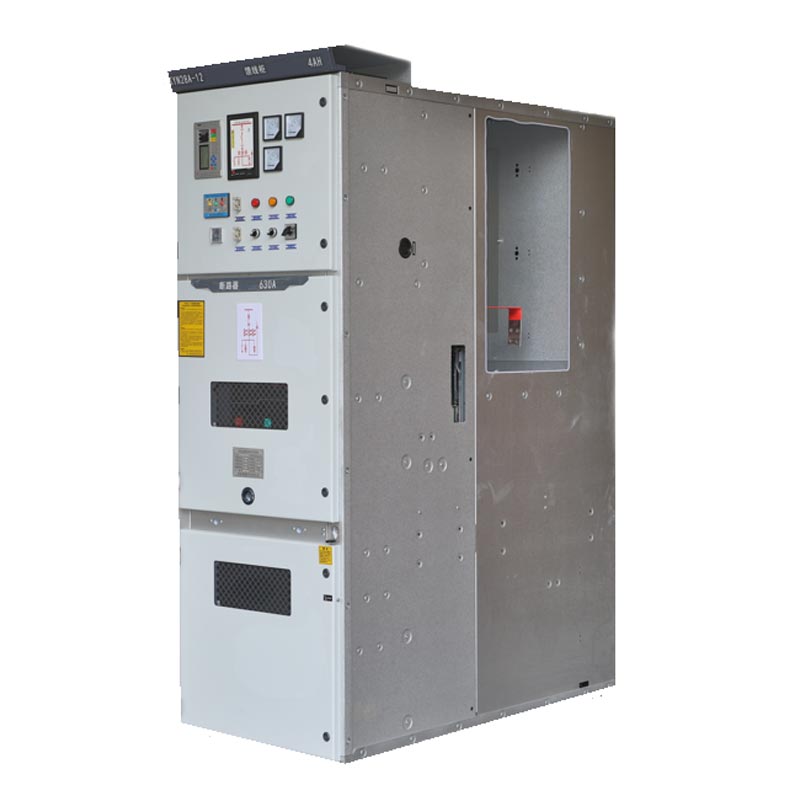

إن Usune Kyn28 Switchgear 24kV عبارة عن مجموعة مفاتيح كهربائية ذات جهد متوسط قابلة للسحب ومغطاة بالمعدن مع تصنيف الفولتية التي تغطي المستويات السائدة 13.8 كيلو فولت، 17.5 كيلو فولت، 20 كيلو فولت، و 24 كيلو فولت. مصمم خصيصًا لتيار متردد ثلاثي الطور 50/60 هرتز أنظمة الطاقة، وتتمثل وظائفها الأساسية في استقبال الطاقة بكفاءة وتوزيعها بدقة، مع تمكين الوقت الفعلي أيضًا التحكم في الدائرة، وحماية الأخطاء، ومراقبة الحالة التشغيلية. كمنتج قياسي من 14 عامًا من Usune خبرة في المجال الكهربائي متوسط الجهد، تصميمه يدمج الهيكل الناضج والتكنولوجيا المتقدمة، موازنة الأداء الكهربائي مع سهولة التشغيل والصيانة، وتلبية الجهد المتوسط الأساسي بشكل كامل احتياجات توزيع الطاقة لقطاعات الطاقة والصناعة والبناء.
المفاتيح الكهربائية ذات الجهد المنخفض
مفاتيح الجهد المتوسط
تلتزم Kyn28 Switchgear 24kV بشكل صارم بالعديد من المعايير الفنية المحلية والدولية الموثوقة لضمان الامتثال في جميع أنحاء عمليات التصميم والإنتاج والاختبار. تشمل المعايير الأساسية ما يلي:
- المعايير الوطنية: GB3906-2006 "مجموعة المفاتيح الكهربائية وأجهزة التحكم المغلفة بالمعدن 3.6-40.5 كيلو فولت تيار متردد"، GB/T11022 "عام
المتطلبات الفنية لمجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي"، DL/T404 "الشروط الفنية للطلب
المفاتيح الكهربائية ذات الجهد العالي للتيار المتردد الداخلي"
- المعيار الدولي: IEC62271-200 "مجموعة المفاتيح الكهربائية ووحدات التحكم المغلقة بالمعدن ذات الجهد المقدر أعلى من 1 كيلو فولت
وأقل من 52 كيلو فولت"
1. درجة الحرارة: -15 درجة مئوية ~ 40 درجة مئوية؛ الرطوبة: المتوسط اليومي ≥95%، المتوسط الشهري ≥90%
2. الارتفاع ≥1000m، شدة الزلزالية ≥8 درجات
3. خالية من الغازات المسببة للتآكل والقابلة للاشتعال والاهتزازات المتكررة. يمكن تخصيص ظروف التشغيل الخاصة
عند التفاوض.

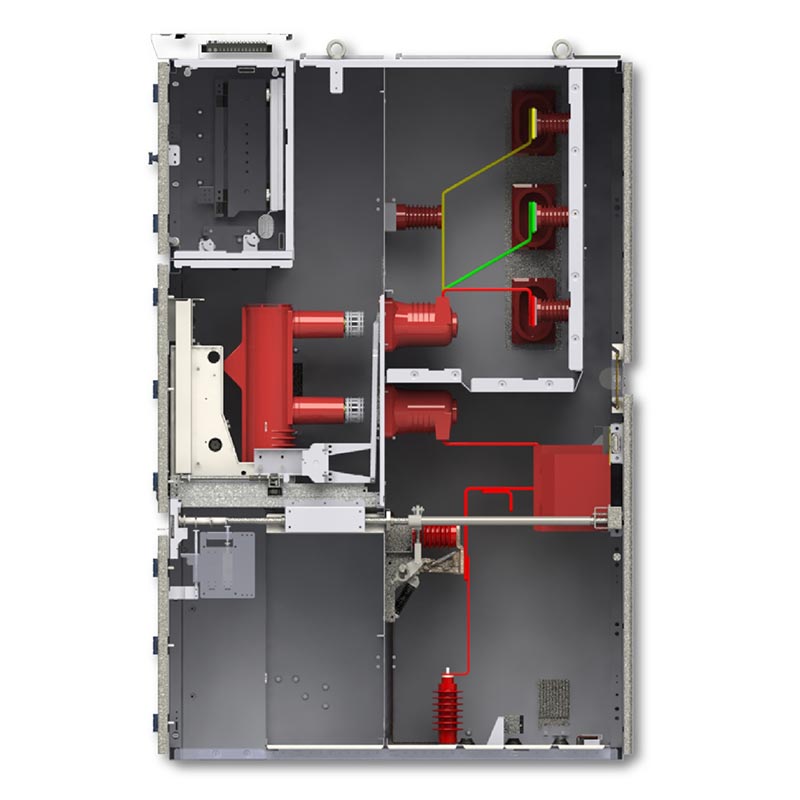

1. الهيكل المغلق المدرع: الغرف الوظيفية المقسمة بشكل مستقل تعزل الأقواس الكهربائية، مما يعزز السلامة.
2. عربة اليد القابلة للإزالة: تسهل استبدال المكونات وصيانتها، وتقصير وقت التشغيل.
3. التشابك المزدوج: يوفر حماية بخمسة حواجز، مما يمنع سوء التشغيل.
4. إطفاء القوس الفراغي: قدرة قوية على إطفاء القوس، عمر طويل، مناسب للتشغيل المتكرر.
5. قناة تخفيف الضغط: إطلاق الضغط الاتجاهي في حالة حدوث خطأ، وحماية المعدات المحيطة.
| فئة المعلمة | المؤشرات الأساسية |
| الجهد المقنن | 13.8 كيلو فولت، 17.5 كيلو فولت، 20 كيلو فولت، 24 كيلو فولت |
| التردد المقدر | 50 هرتز/60 هرتز |
| التصنيف الحالي | 630 أ ~ 3150 أ |
| تصنيف كسر الدائرة القصيرة الحالية | 25 كيلو أمبير ~ 50 كيلو أمبير |
| مستوى الحماية | IP4X (الكابينة)، IP2X (بين المقصورات) |
| غرض | وحدة | المعلمة | |
| الجهد المقنن | كيلو فولت | 24 | |
| التردد المقدر | هرتز | 50 | |
| التصنيف الحالي لقاطع الدائرة | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| التصنيف الحالي لخزانة التبديل | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| التصنيف الحالي الديناميكي (4s) | كا | 16، 20، 25، 31.5، 40، 50 | |
| تصنيف التيار الثابت (الذروة) | كا | 40، 50، 63، 80، 100، 125 | |
| تصنيف كسر الدائرة القصيرة الحالية | كا | 16، 20، 25، 31.5، 40، 50 | |
| تصنيف ماس كهربائى صنع التيار | كا | 40، 50، 63، 80، 100، 125 | |
| تردد الطاقة 1 دقيقة يتحمل الجهد | القطب القطب، القطب الأرض | كيلو فولت | 65 |
| عبر مسافة العزل | كيلو فولت | 79 | |
| دفعة البرق تحمل الجهد (الذروة) | القطب القطب، القطب الأرض | كيلو فولت | 125 |
| عبر مسافة العزل | كيلو فولت | 145 | |
| مستوى الحماية | IP4X للحاوية، IP2X لغرفة العزل وغرفة قواطع الدائرة المفتوحة | ||
| ملاحظة: ينبغي النظر في قدرة الدائرة القصيرة للأشعة المقطعية بشكل منفصل. | |||
الحالة 1: مشروع توزيع الطاقة في مجمع صناعي كيميائي كبير في جنوب شرق آسيا. Usune، كمحترف قامت الشركة المصنعة بتوفير 82 لوحة مفاتيح لهذه الحديقة، مناسبة للأحمال الثقيلة، دون أي انخفاض في الأداء بعد 3 سنوات من التشغيل المستمر، أصبحت معيارًا محليًا.
الحالة 2: مشروع توزيع الطاقة في مجمع تجاري شاهق الارتفاع في الصين. يتم تطبيقه على مسافة 428 مترًا محطة فرعية شاهقة تحت الأرض، تصميمها المدمج والحماية العالية تتكيف مع البيئة المغلقة، مما يضمن مصدر طاقة مستقر لتدفق يومي لأكثر من 100000 شخص.
1. القوة المهنية: 14 عامًا من الزراعة العميقة، وامتلاك بحث وتطوير مستقل وإنتاج مخصص
القدرات.

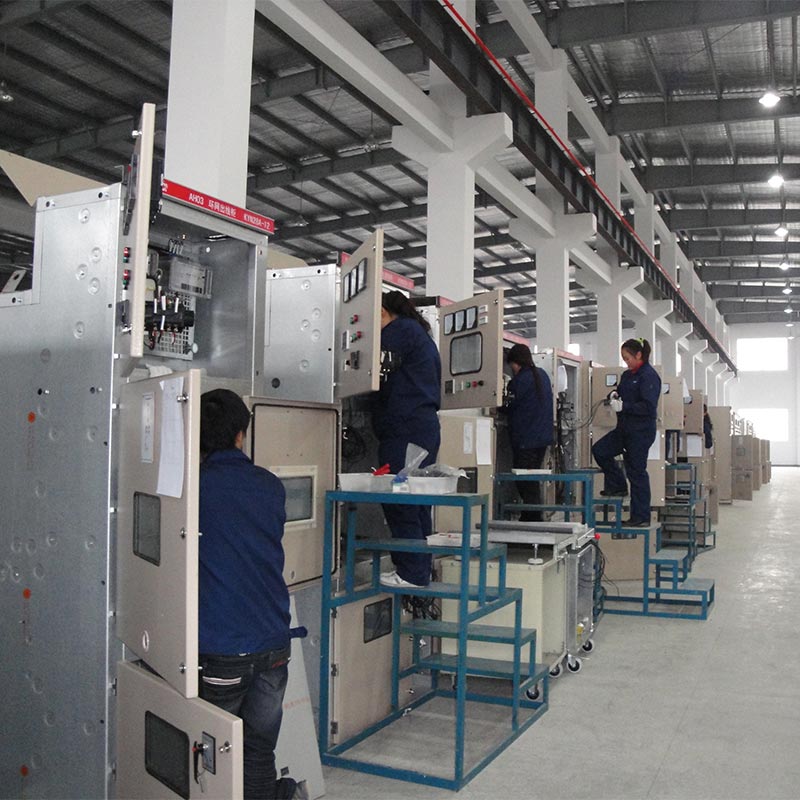

2. مراقبة الجودة الصارمة: فحص جودة العملية الكاملة، يأتي كل جهاز مع تقرير اختبار كامل.
3. التسليم الفعال: يتم تسليم الطلبات القياسية خلال 15-20 يومًا، وتكون قابلة للتكيف مع الاحتياجات العاجلة.
4. خدمات التخصيص: تدعم تخصيص OEM والشعار والمعلمات لتلبية الاحتياجات الفردية.
5. ضمان ما بعد البيع: ضمان لمدة 12 شهرًا، والاستجابة والحل بعد البيع خلال 1-3 أيام.
أصبحت Usune Kyn28 Switchgear 24kV، بفضل تقنيتها الناضجة وأدائها الموثوق، هي المفضلة خيار توزيع الطاقة ذات الجهد المتوسط على مستوى العالم. الاستفادة من مزايا سلسلة التوريد الصينية و توريد المصنع مباشرة، تضع Usune نفسها كشركة مصنعة محترفة ومورد موثوق به، مما يساهم في تطوير البنية التحتية للطاقة العالمية.
