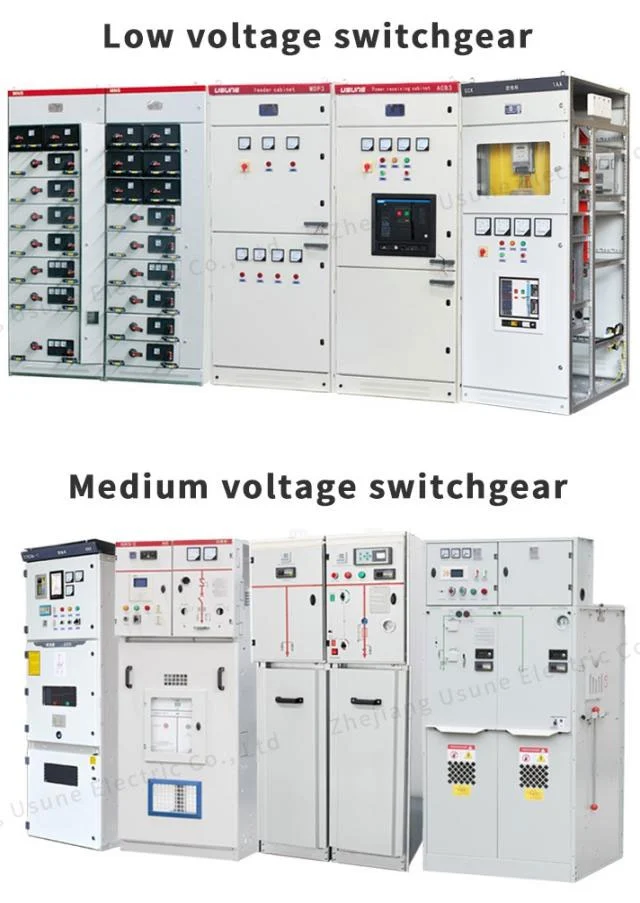

تدعم لوحة نوع درج الجهد المتوسط استقبال الطاقة، وتوزيع التغذية، وقياس الجهد، والقياس، تقسيم الحافلة، ووظائف العزل. توفر Usune للمعدات تكوينًا موجهًا هندسيًا تعمل وفقًا لأنظمة الإدارة ISO 9001 وISO 14001 وISO 45001، مع منتجات مصممة وفقًا وفقًا لمعايير IEC وGB المعمول بها وشهادة CE المتاحة للأسواق ذات الصلة.
غالبًا ما تحتوي المشاريع الكهربائية الكبيرة على دوائر طاقة مستقلة متعددة بدلاً من خط توزيع واحد. قد تتطلب الطاقة الواردة، ومغذيات المحولات، ودوائر المحركات، ودوائر القياس، والأحمال المساعدة وظائف كهربائية مختلفة.

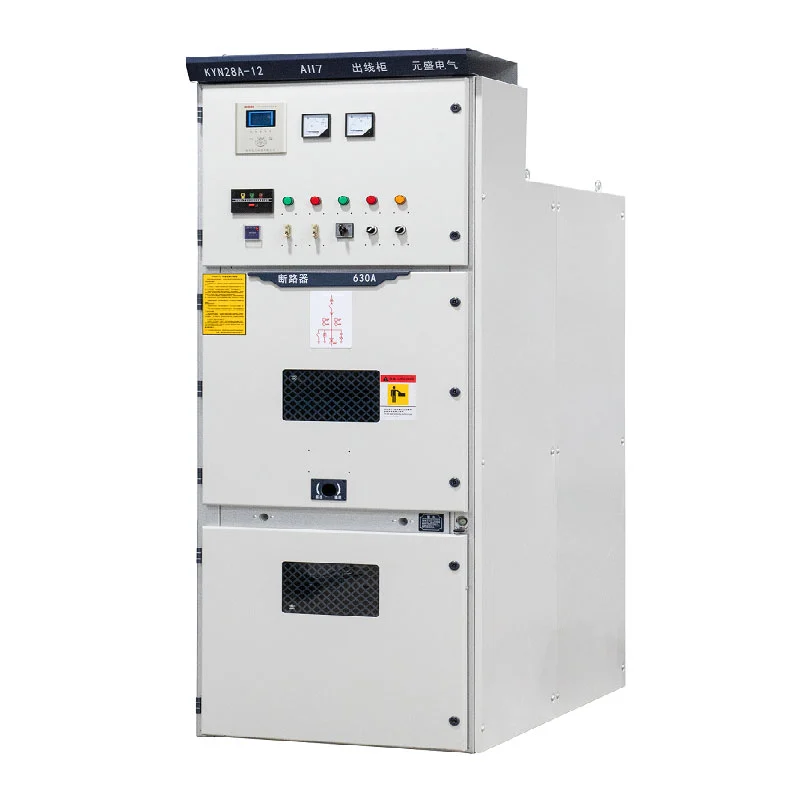

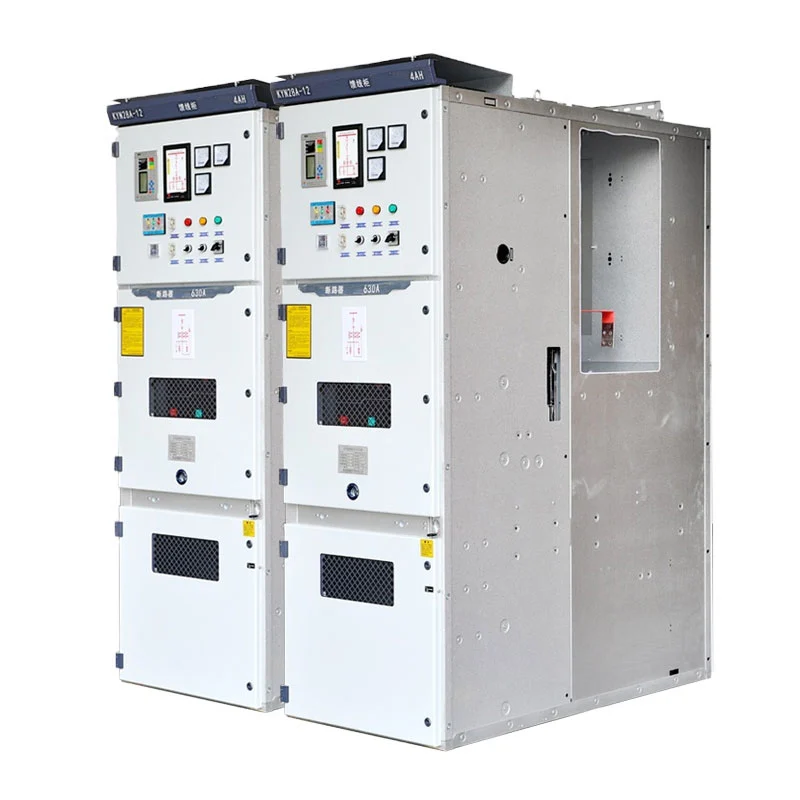

تسمح لوحة نوع الدرج ذات الجهد المتوسط KYN28 بترتيب هذه الوظائف كخزائن منفصلة داخل خزانة واحدة تشكيلة منسقة. وهذا يجعل من الممكن بناء نظام توزيع حول مخطط المشروع ذو الخط الواحد بدلاً من استخدام تكوين خزانة موحد لكل دائرة.
بالنسبة لفرق المشتريات، يمكن لهذه البنية المعيارية تبسيط مواصفات المعدات لأن وظائف الخزانة يمكنها ذلك يتم تعريفها وفقا للشبكة الكهربائية الفعلية. كما يسمح أيضًا بالتخطيط للتشكيلة العامة وفقًا لذلك عدد وحدات التغذية والمتطلبات الحالية وترتيبات الحماية واحتياجات التوزيع المستقبلية.
يعتمد تكوين نظام توزيع الجهد المتوسط بشكل كبير على وظيفة كل دائرة. ان تتلقى الدائرة الواردة الطاقة الكهربائية من مصدر المنبع، بينما تقوم الدوائر الصادرة بتوزيع الطاقة على المحولات أو المحركات أو معدات الإنتاج أو غيرها من الأحمال.
يمكن لـ Usune تكوين سلسلة KYN28 مع الخزانات الواردة، والخزائن الصادرة، وخزائن قياس PT والجهد، خزائن القياس، وخزائن تقسيم الحافلات، وخزائن العزل. يمكن دمج كل نوع خزانة في تشكيلة المفاتيح الكهربائية الشاملة وفقًا للهندسة الكهربائية للمشروع.
يعد هذا النهج القائم على الدوائر مفيدًا بشكل خاص لمشاريع EPC حيث يجب أن تكون مواصفات المفاتيح الكهربائية تتوافق بشكل وثيق مع الرسومات الكهربائية المعتمدة.
يمكن أن تتغير متطلبات التوزيع الكهربائي مع توسع المصانع أو إضافة خطوط الإنتاج أو البنية التحتية زيادة القدرة. قد يصبح من الصعب تحديد مجموعة المفاتيح الكهربائية التي تم التخطيط لها فقط للحمل الكهربائي الأولي تعديل عند الحاجة إلى مغذيات إضافية.
يوفر الترتيب المعياري لسلسلة KYN28 مرونة أكبر لتنظيم دوائر مختلفة داخل نظام توزيع الجهد المتوسط. أثناء تخطيط المشروع، يمكن للعملاء حجز المناصب المناسبة أو تحديدها خزائن وظيفية إضافية وفقًا للمتطلبات المستقبلية المتوقعة.
يسمح هذا النهج باعتبار نظام المفاتيح الكهربائية جزءًا من المشروع الكهربائي على المدى الطويل الهندسة المعمارية وليس فقط كقطعة فردية من المعدات.
يعد الترتيب المادي لمعدات الجهد المتوسط أحد الاعتبارات المهمة لتصميم الغرف الكهربائية. تحتاج المعدات إلى توفير وصول تشغيلي كافٍ أثناء تركيبها داخل منطقة التثبيت المتاحة.

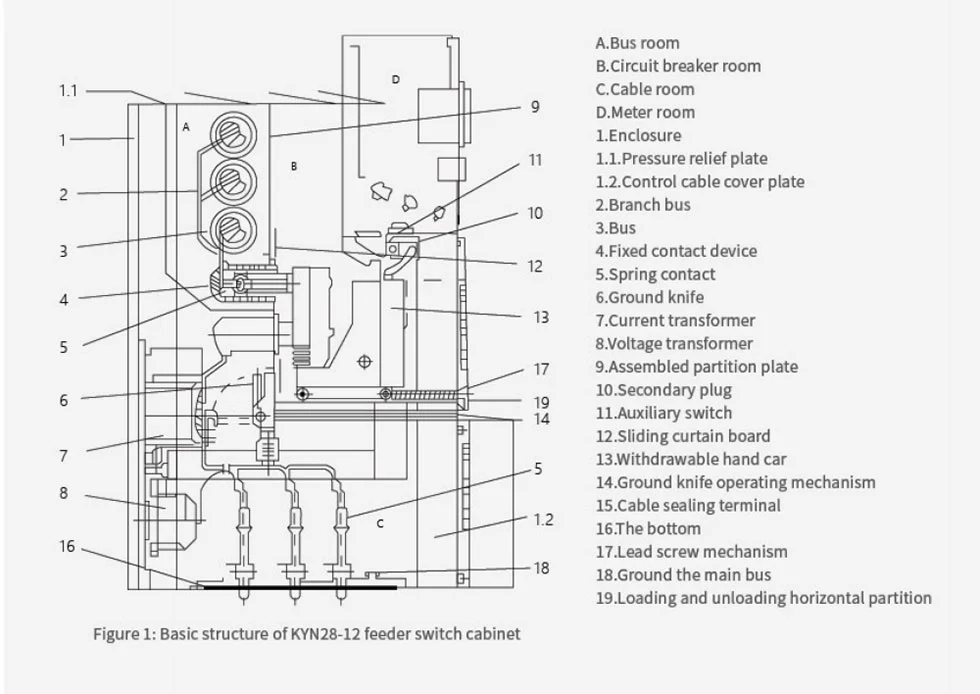

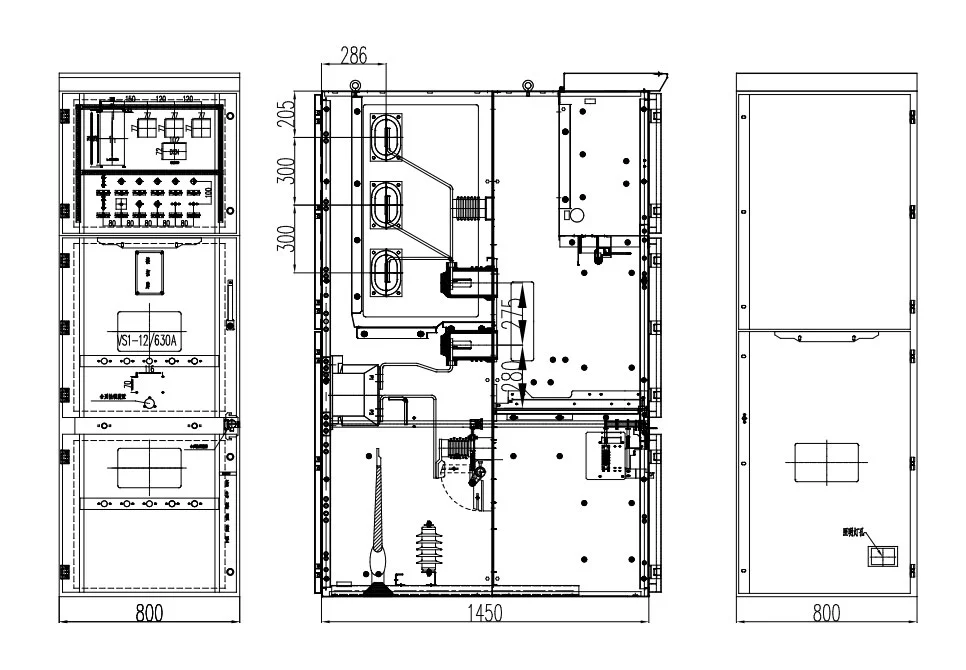

تستخدم لوحة نوع الدرج ذات الجهد المتوسط KYN28 هيكلًا معدنيًا مغلقًا مع تشغيل وصيانة من الجانب الأمامي. يتم ترتيب أقسام الكسارة وقضيب التوصيل والكابلات والتحكم كأجزاء مستقلة، مما يخلق مساحة واضحة هيكل مجلس الوزراء المنظم.
بالنسبة لمصممي الغرف الكهربائية، يساعد هذا التكوين في إنشاء تخطيط أكثر قابلية للتنبؤ بالمعدات ويسمح سيتم تخطيط مجموعة المفاتيح الكهربائية وفقًا لأبعاد الغرفة المتاحة ومتطلبات توصيل الكابلات.
في نظام التوزيع الذي يحتوي على وحدات تغذية متعددة، يمكن أن تختلف متطلبات الصيانة بين الدوائر الفردية. يجب إدارة الخطأ أو الفحص المخطط له على دائرة واحدة وفقًا لإجراءات التشغيل الكهربائية دون إزعاج الأقسام غير ذات الصلة دون داع.
تسمح الوحدة الوظيفية القابلة للسحب بنقل المعدات ذات الصلة إلى موقع معزول للفحص، اختبار، أو استبدال. يتحكم نظام التشابك الميكانيكي في تسلسل التشغيل ويساعد على منع حدوث ذلك إجراءات التبديل غير صحيحة.
وهذا يجعل المعدات مناسبة لأنظمة التوزيع حيث تعد إدارة الدوائر الفردية جزءًا مهمًا من التشغيل الكهربائي اليومي.
يتم استخدام الخزانة الواردة لتلقي الطاقة الكهربائية من مصدر الطاقة الرئيسي وتوصيلها بالمصدر نظام بسبار الجهد المتوسط. يمكن تحديد تكوينه وفقًا للتيار المقنن للدائرة الواردة، متطلبات الحماية، ومتطلبات القياس، وبنية التوزيع الشاملة.
تقوم الخزانات الصادرة بتوزيع طاقة الجهد المتوسط على المحولات أو المحركات أو المغذيات أو غيرها من الأجهزة الكهربائية الأحمال. يمكن تخطيط عدد ومواصفات الخزانات الصادرة وفقًا لتوزيع الأحمال للمشروع وترتيب المغذية.
يتم استخدام خزانة PT لقياس الجهد ووظائف المراقبة الكهربائية ذات الصلة. يمكن دمجها في تشكيلة المفاتيح الكهربائية حيث يتطلب المشروع تحويل الجهد وقياسه ضمن الجهد المتوسط نظام التوزيع.
يمكن لخزانة القياس أن تستوعب معدات قياس الطاقة الكهربائية للتطبيقات التي تتطلب تخصيصًا قياس الطاقة. ويمكن تنسيق تكوينه مع متطلبات القياس والمرافق الخاصة بالمشروع.
يتم استخدام خزانة قطاع الناقل لتقسيم أو توصيل أجزاء من قضيب التوصيل ذو الجهد المتوسط وفقًا لـ تصميم النظام. يمكن أن يوفر هذا الترتيب مرونة أكبر عند تصميم شبكات التوزيع المتعددة مصادر الطاقة أو أقسام الحافلة.
توفر خزانة العزل تكوينًا مخصصًا لمتطلبات العزل الكهربائي. ترتيبها يجب تحديده وفقًا لتسلسل التبديل الخاص بالمشروع ونظام التأريض والسلامة الكهربائية الإجراءات.
غالبًا ما تحتوي مرافق التصنيع على خطوط الإنتاج والمحركات والمحولات والضواغط والمضخات والمواد المساعدة أنظمة ذات متطلبات طاقة مختلفة. يمكن لمجموعة المفاتيح الكهربائية المعيارية تنظيم هذه الدوائر وفقًا لـ هيكل التوزيع الكهربائي للمصنع.
قد تتطلب المحطات الفرعية عدة دوائر واردة وصادرة وقياسية ودوائر قسم الناقل. مجلس الوزراء وحدات يسمح الترتيب للمهندسين بتطوير مجموعة كاملة من المفاتيح الكهربائية بناءً على مخطط الخط الواحد للمحطة الفرعية.
تتضمن عمليات التعدين عادةً أحمالًا كهربائية متعددة موزعة على مناطق مختلفة من الموقع. ال يمكن تكوين المعدات لدعم توزيع وحدة التغذية وإدارة الطاقة للمحركات والمضخات والتهوية أنظمة ومعدات المعالجة.
تتطلب المباني التجارية الشاهقة الكبيرة استقبال وتوزيع طاقة الجهد المتوسط. مختلفة يمكن دمج وظائف الخزانة وفقًا لمحول المبنى ووحدة التغذية والقياس والغرفة الكهربائية المتطلبات.
قد تحتوي مشاريع البنية التحتية مثل مرافق النقل والمنشآت الصناعية المتخصصة أحمال كهربائية متعددة ومتطلبات تشغيل مختلفة. يوفر التكوين المعياري المرونة لـ دمج هذه الدوائر في نظام توزيع واحد منسق للجهد المتوسط.
| غرض | مواصفة |
| الجهد المقنن | 3.6 كيلو فولت، 7.2 كيلو فولت، 12 كيلو فولت |
| التردد المقدر | 50 هرتز / 60 هرتز |
| التصنيف الحالي | 630A، 1250A، 1600A، 2000A، 2500A، 3150A |
| تصنيف كسر الدائرة القصيرة الحالية | 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير، 50 كيلو أمبير |
| تصنيف قصير الوقت الصمود الحالي | 25 كيلو أمبير/3 ثانية، 31.5 كيلو أمبير/3 ثانية، 40 كيلو أمبير/3 ثانية، 50 كيلو أمبير/3 ثانية |
| درجة الحماية | العلبة الخارجية IP4X، المقصورات الداخلية IP2X |
| درجة الحرارة المحيطة | -15 درجة مئوية إلى +40 درجة مئوية |
| ارتفاع | ≥1000 م، تم تخفيضه للارتفاعات الأعلى |
| تثبيت | داخلي |
يجب أن يكون الجهد المقنن النهائي والتيار وقدرة الدائرة القصيرة ومجموعة الخزانة وترتيب الوحدة الوظيفية يتم تأكيده وفقًا للمخطط الكهربائي للمشروع والمواصفات الفنية.
تم تصميم الجهاز للتركيب الداخلي في درجة حرارة محيطة تتراوح بين -15 درجة مئوية و+40 درجة مئوية. المتوسط اليومي ويجب ألا تزيد الرطوبة النسبية عن 95%، بينما يجب ألا يتجاوز متوسط الرطوبة النسبية الشهرية 90%.
يجب أن تكون بيئة التركيب خالية من الغازات المتفجرة أو المسببة للتآكل، والغبار الموصل، والاهتزاز الشديد. إذا كان مطلوبًا من المعدات أن تعمل خارج هذه الظروف القياسية، فيجب أن تكون المتطلبات البيئية كذلك تم تأكيده مع Usune قبل التصميم الفني والإنتاج.
وقد تم تخصيص المعدات لمشروع إطلاق الصواريخ Cas-space، وهو مشروع متخصص للبنية التحتية تتطلب نظام توزيع كهربائي منظم للجهد المتوسط.
بالنسبة للبنية التحتية الفضائية، قد تحتوي الشبكة الكهربائية على أنواع متعددة من الأحمال التي تخدم مرافق مختلفة والأنظمة الداعمة. بدلاً من الاعتماد على ترتيب خزانة موحد واحد، يحتاج نظام التوزيع إلى ذلك استيعاب الطاقة الواردة ودوائر التغذية ووظائف القياس والمتطلبات الكهربائية الأخرى داخل أ التكوين المنسق.
يسمح الهيكل المعياري لسلسلة KYN28 بترتيب الخزانات الوظيفية المختلفة وفقًا للمتطلبات مخطط التوزيع الكهربائي للمشروع. وهذا يوفر للمهندسين مرونة أكبر عند تنسيق العمل تشكيلة المفاتيح الكهربائية مع شبكة الطاقة الخاصة بالمنشأة وتصميم الغرفة الكهربائية.
يوضح مرجع المشروع كيف يمكن دمج معدات توزيع الجهد المتوسط المعيارية الخاصة بـ Usune بنية تحتية متخصصة حيث يتم تكوين الدوائر المنظمة والتخطيط الكهربائي الخاص بالمشروع مهم.
تم تصميم سلسلة KYN28 وفقًا لمعايير IEC وGB المطبقة للمغلفات المعدنية ذات الجهد المتوسط معدات التوزيع الكهربائية والمفاتيح الكهربائية.
تعمل Usune بموجب نظام إدارة الجودة ISO 9001 ونظام الإدارة البيئية ISO 14001 وISO 45001 نظام إدارة الصحة والسلامة المهنية. شهادة CE متاحة أيضًا للمعايير الدولية المطبقة متطلبات السوق.
يمكن توفير تقارير اختبار المنتج والمواصفات الفنية ووثائق الجودة ذات الصلة وفقًا لما يلي متطلبات العملاء والمشروع.
يدعم Usune تكوين مجموعة المفاتيح الكهربائية وفقًا للمخططات الكهربائية للعميل بدلاً من قصر المشاريع على ذلك ترتيب خزانة قياسي واحد. هذا النهج مناسب لمقاولي EPC وموزعي الكهرباء والنظام التكامل، والمستخدمين الصناعيين مع متطلبات الدوائر المختلفة.
يتمتع Usune بأكثر من 14 عامًا من الخبرة في مجال المعدات الكهربائية ويحتفظ بفريق بحث وتطوير ذو خبرة قادرة على دعم التصميم الخاص بالمشروع والتكوين الفني.
يتم تنفيذ فحص الجودة طوال عملية التصنيع، بما في ذلك المكونات والتجميع والكهرباء الاختبار، والمعدات النهائية. يتم الانتهاء من الاختبارات الروتينية قبل الشحن للتحقق من أداء المنتج.
بالنسبة للتكوينات القياسية، تبلغ فترة الإنتاج النموذجية حوالي 15-20 يومًا بعد التأكيد الفني والدفع. تعتمد المهلة الفعلية على تكوين المنتج وكمية الطلب ومتطلبات المشروع.
توفر Usune تقارير اختبار المنتج والوثائق الفنية لدعم فحص العملاء والموردين التأهيل والموافقة على المشروع وإجراءات التكليف.
لوحة الجهد المتوسط من نوع الدرج عبارة عن نظام مفاتيح كهربائي داخلي مغلق بالمعدن يستخدم وحدات وظيفية قابلة للسحب لاستقبال الطاقة ذات الجهد المتوسط وتوزيعها وقياسها والتحكم فيها وحمايتها. تكوينها المعياري يسمح بدمج وظائف الخزانة المختلفة وفقًا للنظام الكهربائي.
تدعم سلسلة KYN28 تطبيقات 3.6 كيلو فولت، و7.2 كيلو فولت، و12 كيلو فولت. متطلبات الجهد والعزل الدقيق يجب تأكيده وفقًا للنظام الكهربائي للعميل.
نعم. يمكن دمج خزائن الدخول والخروج وPT والقياس ومقسم الحافلات وخزائن العزل في مجموعة مفاتيح واحدة تشكيلة وفقًا لمخطط المشروع ذو الخط الواحد ومتطلبات التوزيع.
نعم. يعتبر الترتيب المعياري مناسبًا للمصانع التي تحتوي على مغذيات ومحركات ومحولات وإنتاج متعددة الأحمال التي تتطلب توزيعًا منظمًا للطاقة ذات الجهد المتوسط.
يسمح مفهوم الخزانة المعيارية لمهندسي المشروع بتخطيط وحدات وظيفية مختلفة وفقًا للتيار والمواصفات متطلبات التوزيع المتوقعة ينبغي النظر في التوسع المستقبلي خلال الغرفة الكهربائية الأولية و تصميم تشكيلة المفاتيح الكهربائية.
نعم. يدعم Usune متطلبات OEM بما في ذلك شعارات العملاء وأسماء الشركات والتكوينات الخاصة بالمشروع. تخضع للتأكيد الفني.
بالنسبة للتكوينات القياسية، تبلغ فترة الإنتاج النموذجية حوالي 15-20 يومًا بعد التأكيد الفني والدفع. يعتمد الجدول النهائي على كمية الطلب والتكوين.
يمكن أن توفر Usune المواصفات الفنية وتقارير اختبار المنتج ووثائق الجودة وغيرها من الأمور المتعلقة بالمشروع الوثائق وفقا لمتطلبات العملاء.
فترة الضمان القياسية هي 12 شهرًا من تاريخ الشحن، مع مراعاة الشروط الفنية والتجارية المتفق عليها الظروف.
إذا كنت تقوم بشراء لوحة من نوع درج الجهد المتوسط لمصنع تصنيع، أو محطة فرعية، أو مشروع تعدين، مبنى تجاري، أو منشأة بنية تحتية، أو تركيبات كهربائية متخصصة، يمكن أن توفر Usune أ التكوين بناءً على متطلبات التوزيع الفعلية الخاصة بك.
أرسل مخططًا أحادي الخط، والجهد المقنن، والتيار المقنن، ومستوى الدائرة القصيرة، وعدد الوارد والصادر الدوائر ووظائف الخزانة وشروط التثبيت إلى Usune للتقييم الفني والاقتباس.
