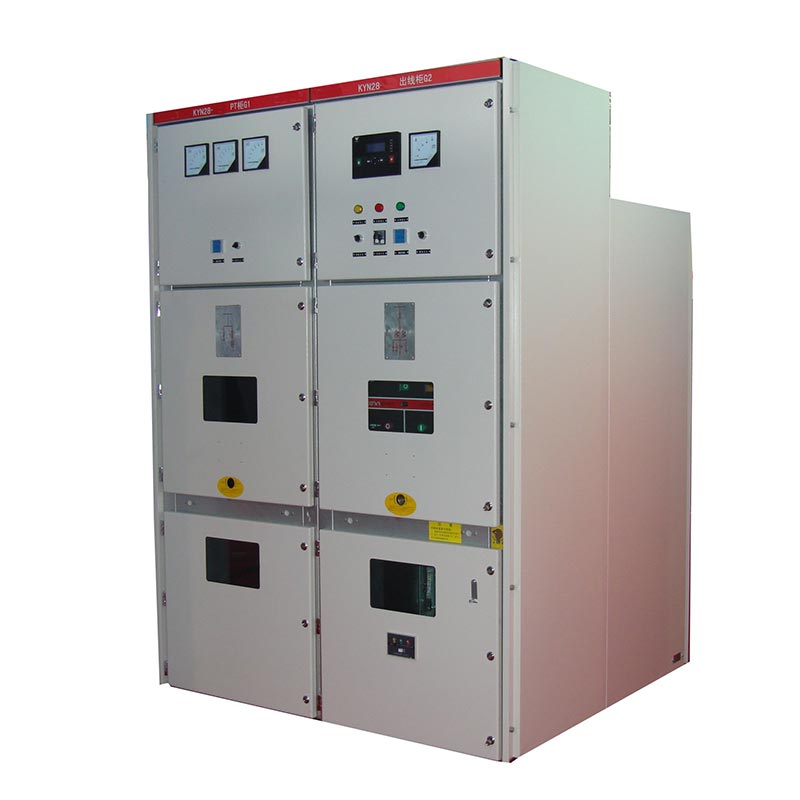

إن Usune Kyn28 Switchgear 20kV عبارة عن مجموعة مفاتيح داخلية مغلقة معدنية ثلاثية الطور تعمل بالتيار المتردد، وتستخدم بشكل أساسي في طاقة 24 كيلو فولت الأنظمة التي تمكن من استقبال وتوزيع ومراقبة وحماية ومراقبة الطاقة الكهربائية.

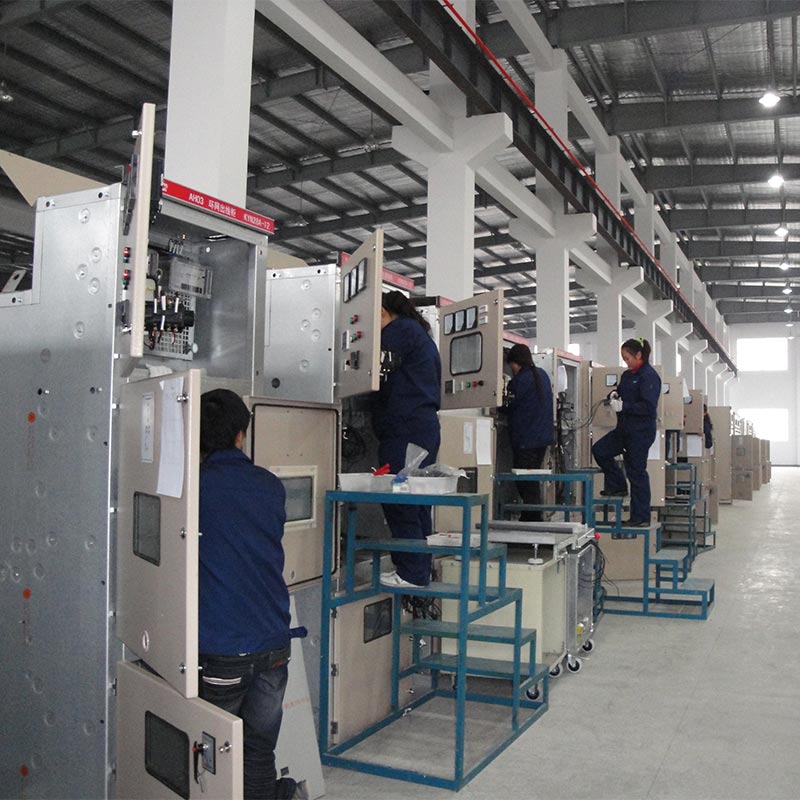

يستخدم المنتج عزل الهواء + طلاء إيبوكسي قابل للتقلص بالحرارة، مع تصنيف حماية IP4X (الخزانة). هيكلها المدمج ومستوى العزل العالي يجعلها مناسبة لمختلف سيناريوهات توزيع الطاقة الداخلية. ك حل توزيع الطاقة ذو الجهد المتوسط تم تصنيعه من قبل شركة صينية محترفة، هذا المنتج، مع أصبح الأداء المستقر والتصميم الموحد خيارًا موثوقًا به للموردين عالي الجودة للعملاء في جميع أنحاء العالم. يتم الانتهاء من جميع الإنتاج الأساسي في مصنعنا الخاص.
المفاتيح الكهربائية ذات الجهد المنخفض
مفاتيح الجهد المتوسط
| غرض | وحدة | القيمة القياسية |
| الجهد المقنن (أور) | كيلو فولت | 24 |
| التردد المقدر | هرتز | 50/60 |
| التصنيف الحالي (في) | A | 630، 1250، 1600، 2000، 2500، 3150 |
| تصنيف تيار الصمود لفترة قصيرة (4s) | كا | 25، 31.5 |
| تصنيف الذروة الصمود الحالي | كا | 63، 80 |
| تصنيف ماس كهربائى كسر الحالي | كا | 25، 31.5 |
| 1 دقيقة من تردد الطاقة لتحمل الجهد (من طور إلى طور/طور إلى الأرض) | كيلو فولت | 65 |
| تصنيف دفعة البرق تحمل الجهد (الذروة) | كيلو فولت | 125 |
| درجة الحماية | — | IP4X (الخزانة)، IP2X (باب الحجرة مفتوح) |
| وسط العزل | — | عزل هواء + طلاء إيبوكسي قابل للتقلص بالحرارة |
| المعايير المعمول بها | — | إيك 62271-200، جيجابايت 3906، دل/تي 404 |

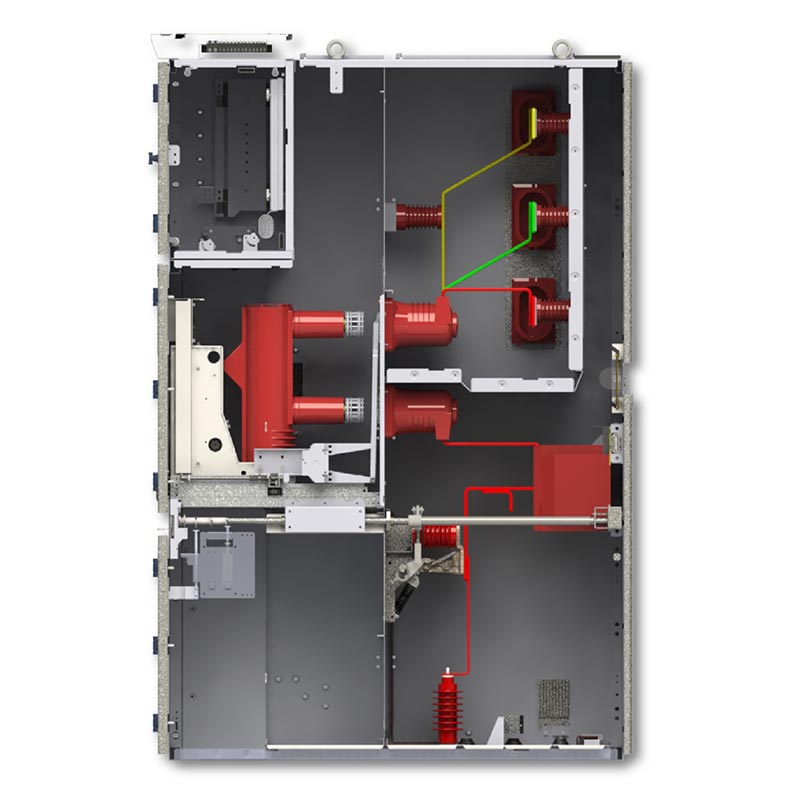

1. حجرة قاطع الدائرة: يتم تركيب عربات قاطع الدائرة الكهربائية من النوع VS1/ZN63/VD4.
2. حجرة قضبان التوصيل: تقوم بترتيب قضبان التوصيل الرئيسية، وقضبان التوصيل الفرعية، والعوازل.
3. حجرة الكابلات: مجهزة بأجهزة CT، وPTs، ومفاتيح التأريض، ومحطات الكابلات، وما إلى ذلك.
4. حجرة أدوات التحكم: يتم تركيب المرحلات وأجهزة الحماية والأدوات والدوائر الثانوية.
5. قناة تخفيف الضغط: مجهزة بجهاز تخفيف القوس في الأعلى لتحسين السلامة التشغيلية.
1. هيكل عزل معدني بالكامل لمنع انتشار الأخطاء والتداخل المتبادل.
2. التشابك الميكانيكي الكامل الخماسي لمنع الفتح أو الإغلاق أو الدخول العرضي إلى الطاقة
المقصورات.
3. عربة قابلة للإزالة مثبتة في المركز، مما يسمح بتشغيل وصيانة الجانب الأمامي، وتسهيل الإصلاحات.
4. تتميز Kyn28 Switchgear 20kV بمستوى عزل عالٍ، ومقاومة قوية للخطأ، وهيكل مدمج، ومناسبة
مخططات توزيع الطاقة المختلفة.
5. يلبي المعايير الدولية والوطنية، بجودة مستقرة وموثوقة.
مشروع محطة توزيع الكهرباء بالمنطقة الصناعية. تضم المنطقة الصناعية الإقليمية الرئيسية عدة تتطلب مباني المصانع ومباني المكاتب ومرافق الطاقة الداعمة موثوقية عالية للغاية السلامة في إمدادات الطاقة. اختار المشروع 16 وحدة Usune Kyn28 Switchgear 20kV، بتيار مقنن يبلغ 1250 أمبير و تيار كسر الدائرة القصيرة 31.5 كيلو أمبير.
لأكثر من عامين منذ بدء التشغيل، تعمل المعدات بثبات، وتزيل أخطاء الدائرة القصيرة بسرعة دون أي حوادث أمنية. يقلل هيكل الصيانة المثبت في الأمام من صعوبة الصيانة بشكل كبير ووقت التوقف عن العمل، مما نال إشادة كبيرة من قسم العمليات والصيانة في المنتزه.
A1: هذا المنتج لديه جهد كهربائي مقدر بـ 24 كيلو فولت ومتوافق مع أنظمة طاقة التيار المتردد ثلاثية الطور 50/60 هرتز التي تغطي مستويات 3.6 ~ 12 كيلو فولت و 24 كيلو فولت.
A2: يتضمن التكوين القياسي عربة قاطع الدائرة الكهربائية من النوع VS1 (ZN63)، وهو متوافق أيضًا مع قواطع الدائرة المتوافقة مع معايير الصناعة مثل VD4، توفر إمكانية تبديل قوية.
ج3: نعم. يحتوي المنتج على تيار مقنن أقصى يبلغ 3150 أمبير وتيار كسر دائرة قصر يبلغ 31.5 كيلو أمبير، إظهار قدرة تحمل قوية وتلبية احتياجات توزيع الطاقة للأحمال الحرجة في الصناعة وشركات التعدين ومراكز البيانات والمباني الشاهقة وغيرها من التطبيقات المماثلة.
