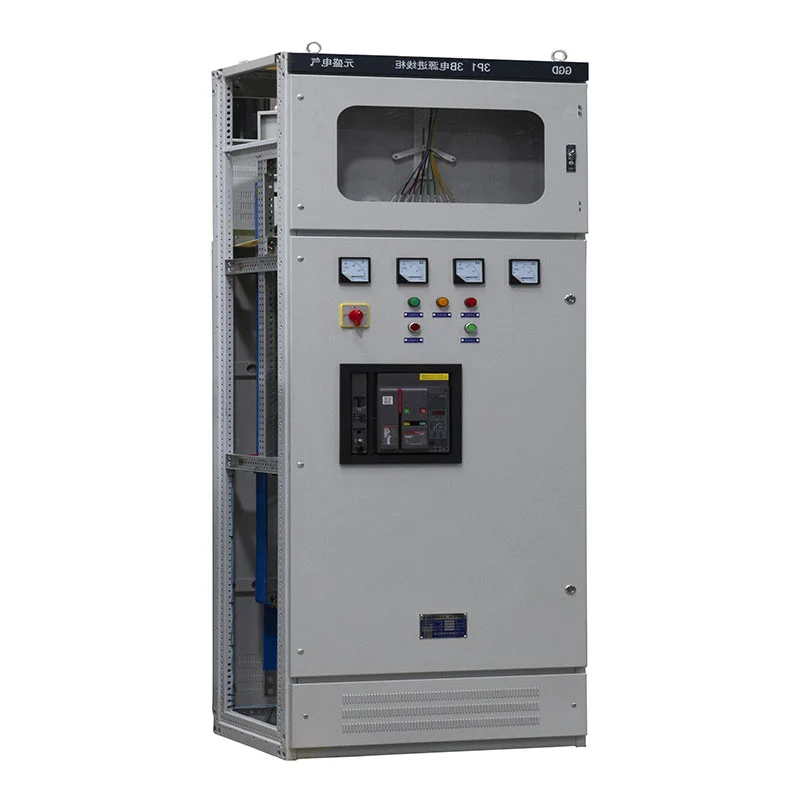

تم تصميم لوحة توزيع الطاقة ذات الجهد المنخفض GGD لتطبيقات توزيع الطاقة الداخلية ذات التردد المقدر 50 هرتز وجهد التشغيل المقنن يصل إلى 380/400 فولت. هيكل الخزانة وقضبان التوصيل النحاسية ودوائر التحكم والحماية يمكن تكوين المكونات وفقا لمتطلبات المشروع. الحل مناسب لمحطات الطاقة والمحطات الفرعية، المصانع وشركات التعدين والمباني التجارية وغيرها من مرافق توزيع الكهرباء.
تم تصميم لوحة توزيع الطاقة ذات الجهد المنخفض GGD كوحدة توزيع مركزية ذات جهد منخفض. يمكنها ذلك تلقي الطاقة الكهربائية من النظام الأولي وتوزيعها على دوائر صادرة متعددة للمعدات، الإضاءة والمحركات والأحمال الأخرى.

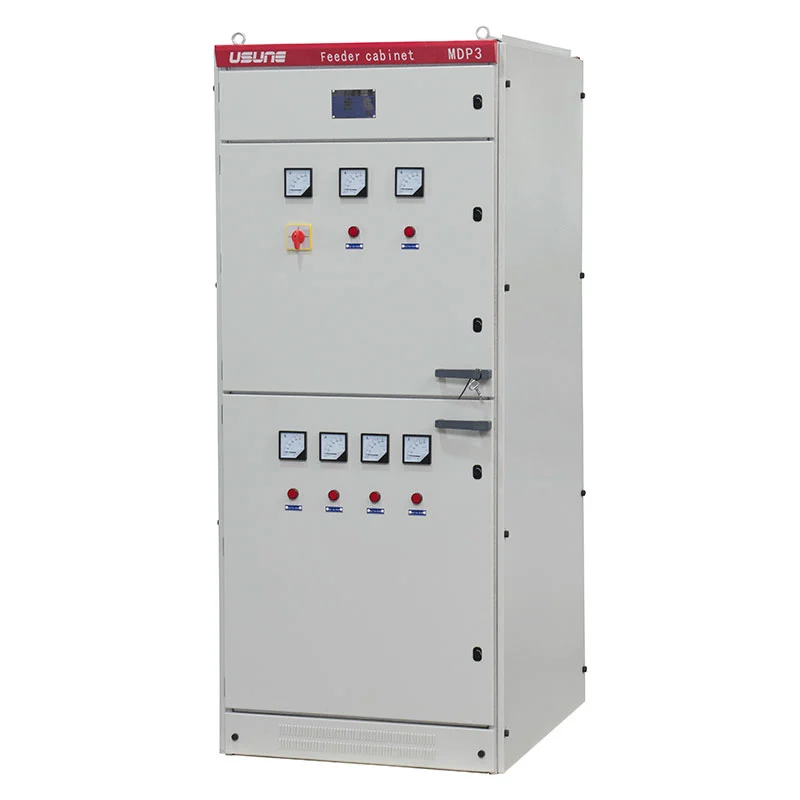

يمكن ترتيب الخزانة كخزانة واردة، أو خزانة توزيع صادرة، أو خزانة تعويض مكثف أو تكوينات أخرى وفقا للمخطط الكهربائي أحادي الخط. وهذا يجعل النظام أسهل في الاندماج فيه شبكات التوزيع الصناعية والتجارية المختلفة.
يفصل الترتيب الداخلي المكونات الكهربائية الرئيسية وأسلاك التحكم وفقًا لتصميم المشروع. قواطع الدائرة العامة، قواطع الدائرة المقولبة، قواطع الدائرة المصغرة، الموصلات، المرحلات، العدادات و يمكن اختيار المكونات الأخرى وفقًا لوظائف الدائرة المطلوبة.
بالنسبة للمشاريع التي تتطلب علامات تجارية أو مواصفات مخصصة للمكونات، يمكن لـ Usune تنسيق اختيار المكونات مع المشتري قبل الإنتاج.
يتم تصنيع إطار الخزانة والأقسام من ألواح فولاذية مدلفنة على البارد. سمك اللوحة المرجعية هو ≥2 مم، مع معالجة الحواف النهائية لتقليل الحواف الحادة أثناء التشغيل والصيانة.
تم تصميم هيكل الخزانة لتوفير قوة ميكانيكية كافية للتشغيل العادي مع السماح بذلك الوصول للفحص والأسلاك واستبدال المكونات. تم ترتيب الأبواب الأمامية والخلفية بشكل عملي التشغيل والصيانة.
يتم استخدام النحاس التحليلي لقضبان التوصيل الرئيسية والفرعية. يمكن عزل المواد الواقية والقابلة للانكماش بالحرارة يتم تطبيقها على نظام بسبار للحفاظ على الأداء العازل المطلوب.
يتم توفير تحديد المرحلة لترتيب قضيب التوصيل، بينما تتم معالجة وصلات قضيب التوصيل وفقًا لـ طريقة التوصيل الكهربائي المطلوبة يمكن أيضًا توفير اتصال بسبار مرن عند الحاجة بين جسر الحافلة القادمة وقاطع الدائرة الكهربائية الرئيسي.
يتم ترتيب ناقل النحاس PE المخصص على طول اتجاه تجميع الخزانة. يمكن أن تكون المكونات التي تتطلب التأريض متصلة من خلال نظام PE، مع توفير محطات التأريض للاتصال بشبكة التأريض الخارجية.
يمكن لحجرة الكابلات أيضًا حجز مساحة كافية لرؤوس الكابلات وتركيب محولات التيار ذات الصلة وفقا لرسم المشروع.
يمكن تجهيز الخزانات الواردة بقواطع دوائر عالمية ووظائف الحماية المقابلة. ال يمكن أن يشتمل التكوين المصاحب على قواطع دائرة التشغيل الكهربائي مع حماية رحلة الجهد المنخفض و وظائف تأخير الوقت وفقا للتصميم الكهربائي.
يتم تحديد تكوين الحماية والتحكم وفقًا لمتطلبات المشروع بدلاً من الاقتصار على متطلبات واحدة تركيبة مكونة ثابتة.
يمكن ترتيب الدوائر الصادرة لمختلف الأحمال ومتطلبات التوزيع. قواطع دوائر، موصلات، يمكن اختيار المرحلات الحرارية والكتل الطرفية وفقًا لمتطلبات التيار والتحكم لكل منها المغذية.
يدعم تخطيط الخزانة تعريفًا واضحًا للدائرة، مع وضع أرقام الأجهزة وملصقات الأسلاك لتسهيل الأمر التفتيش والصيانة.
بالنسبة لتطبيقات المحركات، يمكن للخزانة دمج دوائر التحكم في المحرك مع التبديل والحماية المناسبة مكونات. يمكن ترتيب أضواء إشارة التشغيل/الإيقاف وتحديد الدائرة على لوحة الخزانة للمساعدة يقوم المشغلون بتحديد الدوائر الحركية الفردية بسرعة.
يتم توصيل دوائر التحكم الثانوية طبقاً للرسومات الكهربائية المعتمدة. الموصلات المرنة هي مرتبة في حزم منظمة، مع العزل المناسب والأكمام المستخدمة حيث تمر الأسلاك من خلال المنقولة أو المناطق المكشوفة ميكانيكيا.
تشمل المقاطع العرضية المرجعية 1.5 مم² لدوائر التحكم والجهد المتردد و2.5 مم² لدوائر التيار المتردد، تخضع للتصميم الكهربائي النهائي.
تستخدم الكتل الطرفية مكونات مثبطة للهب، بينما يتم تحديد الموصلات وفقًا لترقيم الدائرة أو اتجاه الموصل موضح على الرسومات . يتم تجنب التسميات الداخلية المكتوبة بخط اليد؛ أرقام الدوائر والمعدات تتم طباعة الهوية أو ختمها ساخنًا لإجراء صيانة أكثر وضوحًا على المدى الطويل.
تم تصميم لوحة توزيع الطاقة ذات الجهد المنخفض GGD حول المعلمات المرجعية التالية:
| غرض | مواصفة |
| نوع المنتج | لوحة توزيع الطاقة ذات الجهد المنخفض GGD |
| الجهد المقنن | 0.4 كيلو فولت |
| التردد المقدر | 50 هرتز |
| التصنيف الحالي | ما يصل إلى 3150A |
| درجة الحماية | IP23 |
| تثبيت | داخلي |
| مستوى التلوث | المستوى 3 |
| ارتفاع | ≥1000 م |
| درجة الحرارة المحيطة | -10 درجة مئوية إلى +40 درجة مئوية |
| المتوسط اليومي للرطوبة النسبية | ≥95% |
| متوسط الرطوبة النسبية الشهرية | ≥90% |
| الشدة الزلزالية | تصل إلى قوة 8 |
يتم تحديد المعلمات الكهربائية النهائية وأبعاد الخزانة واختيار المكونات وفقًا لما هو معتمد الرسم الفني ومتطلبات المشروع.
| نموذج | الفولطية (الخامس) | التصنيف الحالي (أ) | تصنيف كسر الدائرة القصيرة (KA) | تصنيف تيار الصمود لفترة قصيرة (1s) (kA) | تصنيف الذروة الصمود الحالي (كيلو أمبير) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| رمز المنتج | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
في المصانع وورش العمل ومرافق التعدين، يمكن أن تكون لوحة توزيع الطاقة ذات الجهد المنخفض GGD بمثابة لوحة مركزية نقطة توزيع لمعدات الإنتاج والمحركات والإضاءة والأنظمة المساعدة.
يمكن تكوين الخزانة لشبكات توزيع المباني التجارية والشاهقة حيث توجد عدة صادرات تتطلب الدوائر حماية مركزية وقياسًا وتحكمًا.
يمكن لمحطات الطاقة والمحطات الفرعية استخدام المعدات لتوزيع الطاقة المساعدة ذات الجهد المنخفض والمصب الأنظمة الكهربائية، مع التكوين الداخلي الذي يتكيف مع مخطط المشروع ذو الخط الواحد.
المعدات مخصصة للتركيب الداخلي. درجة حرارة التشغيل المرجعية هي -10 درجة مئوية إلى +40 درجة مئوية، مع درجة حرارة ارتفاع يصل إلى 1000 متر.
يجب أن تكون البيئة المحيطة خالية من الاهتزازات الشديدة والتأثيرات والظروف المسببة للتآكل. عندما خاص المتطلبات البيئية موجودة، ويمكن مناقشة الشروط الفنية بين Usune والمشتري من قبل الإنتاج.
أثناء التثبيت، يجب ألا يتجاوز ميل الجهاز إلى المستوى الرأسي 5 درجات. التثبيت السليم يساعد في الحفاظ على محاذاة الخزانة وتشغيل الباب وموثوقية التوصيل الكهربائي.
يتبع تصميم وتصنيع لوحة توزيع الطاقة ذات الجهد المنخفض GGD المفاتيح الكهربائية ذات الجهد المنخفض المطبقة المتطلبات، بما في ذلك معايير GB وIEC ذات الصلة. يمكن تصنيع المعدات الموردة وفقا ل أحدث مواصفات المشروع المعمول بها والوثائق الفنية المعتمدة.
تشمل المعايير المرجعية الرئيسية GB/T 14048.2، GB 7251.12، IEC 439-1، GB 4942.2 وغيرها من المعايير الكهربائية المطبقة المعايير التي يحددها المشروع.
يتم دعم أنشطة التصنيع وإدارة الجودة في Usune بواسطة أنظمة ISO 9001 وISO 14001 وISO 45001. يمكن أيضًا توفير المنتجات الكهربائية بشهادة CE، جنبًا إلى جنب مع وثائق الاختبار ذات الصلة وفقًا لذلك إلى تكوين المنتج.

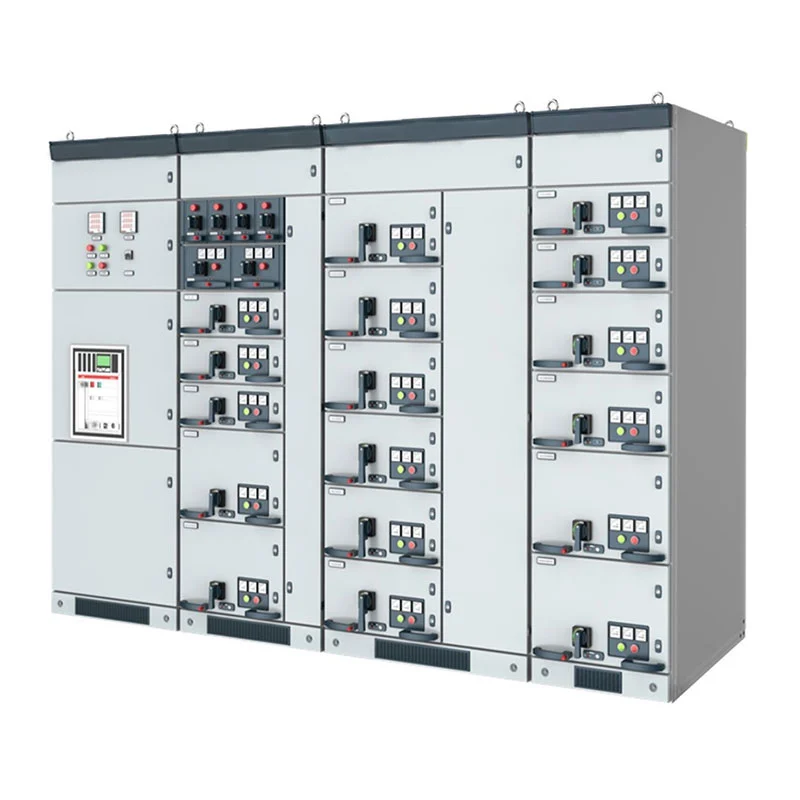

| عنصر المقارنة | لوحة توزيع الطاقة ذات الجهد المنخفض GGD | المفاتيح الكهربائية القابلة للسحب | خزانة توزيع من النوع الثابت |
| الغرض الرئيسي | توزيع الطاقة ذات الجهد المنخفض والتحكم فيها وحمايتها | تبديل الدوائر المتكررة والصيانة | توزيع الطاقة الأساسية |
| الجهد النموذجي | 0.4 كيلو فولت | الجهد المنخفض/المتوسط حسب التكوين | الجهد المنخفض |
| هيكل مجلس الوزراء | خزانة وحدات ثابتة | هيكل درج/عربة قابل للسحب | التثبيت الثابت |
| الوصول إلى الدائرة | صيانة أمامية وخلفية حسب التصميم | الانسحاب السريع للوحدات الوظيفية | الوصول إلى الصيانة التقليدية |
| مرونة التكوين | عالي | عالية جدا | معتدل |
| نظام بسبار | قضبان النحاس الرئيسية والفرعية | ترتيب بسبار مجزأة | قضبان النحاس أو الألومنيوم |
| الأحمال المناسبة | المغذيات والمحركات والإضاءة والأنظمة المساعدة | مغذيات متعددة ودوائر التحكم في المحركات | أحمال التوزيع العامة |
| نهج الصيانة | الفحص والاستبدال على مستوى المكونات | سحب الوحدة الوظيفية للصيانة | الصيانة على مستوى المكونات |
| تخصيص المشروع | رسم تخطيطي ذو سطر واحد وتخصيص قائم على المكونات | تخصيص تكوين الدرج | تخصيص التكوين الأساسي |
| التطبيقات النموذجية | المصانع والمحطات الفرعية ومحطات الطاقة والمباني | التوزيع الصناعي والتحكم في المحركات | التوزيع التجاري والأغراض العامة |
تعتبر لوحة توزيع الطاقة ذات الجهد المنخفض GGD مناسبة بشكل خاص عندما يتطلب المشروع مركزية قوية خزانة توزيع ذات هيكل داخلي واضح ونظام بسبار نحاسي واختيار مرن للواردات، دوائر الصادر والتحكم.
بالنسبة للمشاريع التي يكون فيها الاستبدال السريع للوحدات الوظيفية الفردية هو المطلب الأساسي، فهي قابلة للسحب قد يكون التكوين أكثر ملاءمة. بالنسبة لشبكات التوزيع الأبسط مع تغييرات أقل في الدوائر، نوع ثابت يمكن أن توفر الخزانة حلاً أكثر وضوحًا.
يمكن لـ Usune تحديد هيكل الخزانة وقواطع الدائرة وترتيب شريط التوصيل ومكونات التحكم والأسلاك الداخلية وفقًا لمخطط المشروع ذو الخط الواحد والمتطلبات الفنية.
تمت الإشارة إلى لوحة توزيع الطاقة ذات الجهد المنخفض GGD لمشروع إطلاق الصواريخ Cas-space، إظهار تطبيقه في بيئة المشروع حيث التوزيع المنظم للجهد المنخفض والكهرباء موثوقية المعدات مهمة.
تتمتع شركة Zhejiang Usune Electric Co., Ltd. بأكثر من 14 عامًا من الخبرة في مجال المعدات الكهربائية، مدعومة بواسطة فريق بحث وتطوير ذو خبرة قادر على تطوير التكوينات وفقًا للمتطلبات الخاصة بالمشروع.
بدءًا من المكونات الكهربائية وتصنيع الخزانات وحتى الأسلاك الداخلية والفحص النهائي، يتم تطبيق Usune بشكل خاضع للرقابة إجراءات الإنتاج وفحص الجودة. مدة الإنتاج القياسية هي حوالي 15-20 يومًا، اعتمادًا على ذلك على التكوين وكمية الطلب.
بالنسبة للمشاريع التي تتطلب قواطع دوائر محددة، أو مكونات تحكم، أو أبعاد الخزانة، أو ترتيبات قضبان التوصيل، أو تكوينات الأسلاك، يمكن لـ Usune تطوير المعدات بناءً على الرسم التخطيطي أحادي الخط للمشتري والتقنية المواصفات.
الجهد المقدر المرجعي القياسي هو 0.4 كيلو فولت، مع تردد مقدر 50 هرتز. المعلمات النهائية تعتمد على المشروع تصميم.
يمكن أن يصل التكوين المتوفر إلى 3150 أمبير، ويخضع لقاطع الدائرة الكهربائية المحدد وقضيب التوصيل والكهرباء الشاملة تصميم.
نعم. أبعاد الخزانة، المكونات الكهربائية، دوائر الدخول والخروج، وظائف التحكم، قضيب التوصيل يمكن تخصيص الترتيبات والتفاصيل الأخرى وفقًا للرسومات المعتمدة.
يمكن أن يتضمن التكوين قواطع دوائر عالمية، وقواطع دوائر مقولبة، وقواطع دوائر مصغرة، الكونتاكتورات والمرحلات الحرارية والعدادات وغيرها من المكونات حسب متطلبات المشروع.
تتراوح فترة الإنتاج العادية من 15 إلى 20 يومًا تقريبًا، اعتمادًا على الكمية والتكوين الفني.
نعم. يمكن أن يوفر Usune التخصيص المعتمد على OEM والمشروع، بما في ذلك تكوينات المكونات المحددة والعملاء المتطلبات.
يتم فحص المكونات والخزانات المجمعة أثناء الإنتاج، يليها الفحص والاختبار الروتيني قبل ذلك شحنة. يمكن توفير وثائق الاختبار ذات الصلة وفقًا لمتطلبات المشروع.
