مصممة لأنظمة التيار المتردد 50-60 هرتز مع جهد تشغيل مقدر يصل إلى 660 فولت، خزانة المفاتيح الكهربائية من نوع الدرج منخفض الجهد يمكن تهيئتها لتوزيع الطاقة، والتحكم في المحركات، وتعويض عامل الطاقة. انها مناسبة ل المنشآت الصناعية، مرافق الطاقة، المشاريع البتروكيماوية، البنية التحتية للنقل، المباني التجارية، وغيرها من الأنظمة الكهربائية ذات الجهد المنخفض.
في خزانة التوزيع الثابتة التقليدية، تعتمد الدوائر الكهربائية نسبيًا على الخزانة العامة الترتيب. عندما تحتوي المنشأة على العديد من الأحمال المستقلة، فإن ذلك يمكن أن يجعل إدارة الدائرة ومستقبلها التعديل أكثر تعقيدا.
يقوم التكوين من نوع الدرج بتقسيم الوظائف الكهربائية إلى وحدات فردية. يمكن أن يتوافق كل درج مع أ وحدة تغذية أو محرك أو حمل كهربائي محدد، مما يسمح بتنظيم الخزانة العامة وفقًا للواقع هيكل التوزيع.
بالنسبة للمصانع والمنشآت الكبيرة، هذا يعني أنه يمكن تخطيط مجموعة المفاتيح الكهربائية حول الحمل الكهربائي بدلاً من الحمل الكهربائي ببساطة حول أبعاد الخزانة الفعلية.
يسمح هيكل الدرج بتخصيص دوائر مختلفة لوحدات وظيفية منفصلة.
على سبيل المثال، قد تحتوي منشأة الإنتاج على دوائر مستقلة لمحركات النقل والمضخات والمراوح والأدوات المساعدة الآلات والإضاءة وتوزيع الطاقة العامة. ويمكن ترتيب هذه الدوائر وفقا لفردها المتطلبات الكهربائية.
يساعد هذا الهيكل المشغلين على تحديد العلاقة بين كل دائرة والمعدات المتصلة بها، وهي قيمة بشكل خاص في الغرف الكهربائية الكبيرة التي تحتوي على العديد من المغذيات الصادرة.
ليس كل حمل كهربائي له نفس متطلبات الطاقة. محرك مساعد صغير ومحرك إنتاج عالي الطاقة قد تتطلب ترتيبات تبديل وحماية مختلفة.
وبالتالي يمكن لخزانة المفاتيح الكهربائية من نوع الدرج المنخفض استخدام الأدراج الكبيرة والصغيرة لدوائر مختلفة المتطلبات. يمكن تحديد تكوين الدرج وفقًا لتصنيفات المحرك وسعة وحدة التغذية والعدد الدوائر داخل المشروع.
وهذا يوفر للمهندسين الكهربائيين حرية أكبر عند إعداد تخطيط الخزانة.
بالنسبة للمنشآت الصناعية، يمكن أن يمثل التحكم في المحركات نسبة كبيرة من الكهرباء ذات الجهد المنخفض نظام.
يتكون تكوين MCC من أدراج كبيرة وصغيرة، مع استخدام جهاز التبديل الرئيسي لكل دائرة قاطع دائرة مقولب عالي السعة أو مفتاح تحميل دوار مع منصهر.
يمكن تطبيق هذا الترتيب على الدوائر التي تخدم المضخات، والضواغط، والمراوح، والناقلات، وآلات الإنتاج، و المعدات الأخرى التي تعمل بمحرك.
كما يساعد فصل هذه الدوائر الحركية إلى وحدات وظيفية مخصصة على تبسيط العلاقة الكهربائية بين المحركات الفردية والمغذيات المقابلة لها.
يتم استخدام خزانة مركز توزيع الطاقة حيث يلزم تقسيم الطاقة الكهربائية الواردة بين عدة دوائر المصب.
يمكن أن يستوعب تكوين الكمبيوتر قواطع الدائرة من سلسلة Emax، وMT، و3WN، وAH، وME، وفقًا للمواصفات المعتمدة التصميم الكهربائي.
يجب أن يأخذ الاختيار في الاعتبار التيار المقنن، وقدرة الدائرة القصيرة، وخصائص وحدة التغذية، وتنسيق الحماية، ومتطلبات المعدات المتصلة.
يمكن للأنظمة الصناعية ذات المحركات الثقيلة أن تولد طلبًا كبيرًا على الطاقة التفاعلية. لمثل هذه المنشآت، عامل الطاقة قد يشكل التعويض جزءًا من التصميم الكهربائي للجهد المنخفض.
يمكن تكوين خزانة التعويض لتعويض عامل الطاقة يدويًا أو تلقائيًا أو عن بعد.
يمكن تحديد تكوينه وفقًا لخصائص الحمل الخاصة بالعميل والإدارة الكهربائية المتطلبات بدلاً من استخدام نفس ترتيبات التعويض لكل مشروع.
يمكن تكييف المعدات مع الأنظمة الكهربائية ذات هياكل الحمل المختلفة.
يمكن للمصانع ذات خطوط الإنتاج المتعددة استخدام وحدات أدراج منفصلة للمحركات والمعدات المساعدة والعامة دوائر الطاقة.
يمكن ترتيب المضخات والضواغط والمراوح ومعدات العمليات الأخرى من خلال دوائر مخصصة للتحكم في المحركات.
يمكن لمنشآت الإنتاج الكبيرة استخدام التوزيع المركزي للجهد المنخفض للعديد من المعدات والمحركات عالية الطاقة مغذيات.
يمكن لمرافق السكك الحديدية والمحطات الطرفية والبنية التحتية الداعمة استخدام الخزانة لتوزيع طاقة المعدات و الأنظمة الكهربائية المساعدة.
يمكن للمباني التجارية والسكنية تنظيم العديد من مغذيات الجهد المنخفض ضمن توزيع مركزي نظام.
يمكن لمحطات الطاقة ومشاريع الطاقة تكوين وظائف التوزيع والتحكم في المحركات والتعويض وفقًا لذلك أحمالهم الكهربائية المساعدة.
| غرض | مواصفة |
| نوع المنتج | مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من نوع الدرج |
| تصنيف العمل الجهد | 660 فولت |
| التردد المقدر | 50 هرتز / 60 هرتز |
| الوظائف الرئيسية | توزيع الطاقة / التحكم في المحركات / تعويض معامل القدرة |
| تكوين جهاز الكمبيوتر | قواطع دوائر من سلسلة إيماكس / MT / 3WN / AH / ME |
| تكوين مركز عملائي | أدراج كبيرة وصغيرة |
| مركز عملائي التبديل الرئيسي | مفتاح تحميل MCCB / دوار عالي الكسر مع منصهر |
| تعويض | يدوي / اوتوماتيك / ريموت |
| الارتفاع القياسي | ≥2000 م |
| درجة الحرارة المحيطة | -5 درجة مئوية إلى +40 درجة مئوية |
| متوسط درجة الحرارة على مدار 24 ساعة | ≥+35 درجة مئوية |
| النقل والتخزين | -25 درجة مئوية إلى +55 درجة مئوية |
| درجة الحرارة على المدى القصير | ما يصل إلى +70 درجة مئوية لمدة ≥24 ساعة |
| التردد المطبق | تيار متردد 50-60 هرتز |
يجب أن تتمتع بيئة التشغيل القياسية بدرجة حرارة محيطة تتراوح بين -5 درجة مئوية و+40 درجة مئوية، بمتوسط درجة الحرارة خلال 24 ساعة لا تتجاوز +35 درجة مئوية.
عند درجة حرارة محيطة قصوى تبلغ +40 درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية 50%. الرطوبة العالية قد تكون مقبولة في درجات حرارة منخفضة، مثل ما يصل إلى 90% عند +20 درجة مئوية. وينبغي النظر في التغيرات في درجات الحرارة بسبب التكثيف قد يحدث.
الارتفاع القياسي هو ≥2000m.
أثناء النقل والتخزين، يمكن للمعدات أن تتحمل درجات الحرارة من -25 درجة مئوية إلى +55 درجة مئوية، على المدى القصير التعرض حتى +70 درجة مئوية لمدة لا تزيد عن 24 ساعة.
تتطلب التطبيقات الخاصة، بما في ذلك منصات التنقيب عن النفط البحرية ومحطات الطاقة النووية، تقنية منفصلة التقييم والاتفاق بين الشركة المصنعة والمستخدم النهائي.
يعد مشروع Cas-space Rocket Launch Project مرجعًا هندسيًا لمعدات Usune الكهربائية.
تحتوي البنية التحتية لإطلاق الصواريخ على أحمال كهربائية داعمة مختلفة، بما في ذلك أنظمة المعدات المساعدة المرافق، وخدمات البنية التحتية. تتطلب مثل هذه المرافق تنظيمًا واضحًا للدوائر ويمكن الاعتماد عليه التوزيع الكهربائي لدعم المجالات التشغيلية المختلفة.
تم استخدام معدات Usune كجزء من النظام الكهربائي للمشروع، مما يوفر خبرة عملية في التوريد المفاتيح الكهربائية للبنية التحتية المتخصصة.
يوضح المشروع أيضًا أهمية تكييف تكوين الخزانة مع البنية الكهربائية الفعلية للمنشأة بدلاً من الاعتماد على ترتيب موحد.
نظام الإنتاج والإدارة في Usune مدعوم بمعايير ISO 9001 وISO 14001 وISO 45001.
تم تصنيع المعدات وفقًا لمتطلبات IEC وGB المعمول بها، بما في ذلك GB 7251.1، وJB/T 9961، و المتطلبات الدولية ذات الصلة لمجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض.
قبل الشحن، تخضع الخزانة النهائية لفحص المصنع والاختبار الروتيني. تقارير الاختبار ذات الصلة و يمكن توفير الوثائق الفنية وفقا لمتطلبات المشروع.
بالنسبة لفرق المشتريات، فإن الخطوة الأكثر أهمية هي التأكد من التكوين الكهربائي قبل التصنيع.
يجب تحديد خزانة المفاتيح الكهربائية من نوع الدرج منخفض الجهد وفقًا لقائمة التحميل الفعلية وليس فقط الجهد المقنن للخزانة.
يوصي Usune بالتأكيد:
| معلومات العملاء | لماذا يهم؟ |
| جهد النظام | يحدد التصميم الكهربائي الأساسي |
| التيار الوارد | يحدد القدرة الواردة |
| عدد المغذيات | يحدد كمية الدرج |
| كمية المحرك | تحديد متطلبات مركز عملائي (MCC). |
| تقييمات السيارات | يحدد الدرج واختيار التبديل |
| مستوى الدائرة القصيرة | تحديد متطلبات الحماية |
| متطلبات التعويض | تحديد القدرة على التعويض |
| بيئة التثبيت | يؤكد ظروف التشغيل |
| مخطط أحادي الخط | يدعم التكوين النهائي للخزانة |
إن توفير هذه التفاصيل أثناء مرحلة عرض الأسعار يسمح لـ Usune بإعداد تكوين يتطابق بشكل أفضل مع النظام الكهربائي الفعلي للعميل.
| لا. | أغراض | وحدة | وحدة تبديل كسر التحميل | وحدة الجمع | وحدة قواطع الدائرة | |
| 1 | الجهد المقنن | كيلو فولت | 12/24 | 12/24 | 12/24 | |
| 2 | التردد المقدر | هرتز | 50 | 50 | 50 | |
| 3 | التصنيف الحالي | A | 630 | 125 (يعتمد على تيار المصهر) | 630 | |
| 4 | مستوى العزل المقدر | 1 دقيقة تردد صمد أمام الضغط | كيلو فولت | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| دافع الإضاءة صمد أمام الجهد | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | تصنيف ماس كهربائى يتحمل التيار | كا / ثانية | 25/4 | —— | 25/4 | |
| 6 | الذروة المقدرة تحمل التيار | كا | 63 | —— | 63 | |
| 7 | تصنيف ماس كهربائى صنع التيار | كا | 63 | محدودة بصمام الجهد العالي | 63 | |
| 8 | تصنيف كسر الدائرة القصيرة الحالية | كا | —— | محدودة بصمام الجهد العالي | 25/25 | |
| 9 | تيار الإرسال المقدر | A | —— | 1700/1400 | —— | |
| 10 | تصنيف كسر الحمل النشط الحالي | A | 630 | —— | —— | |
| 11 | تصنيف كسر حلقة مغلقة الحالية | A | 630 | —— | 630 | |
| 12 | الحياة الميكانيكية | مفتاح كسر الحمل/CB | مرات | 10000 | 10000 | 20000 |
| العزلة / التبديل الأرضي | 5000 | 5000 | 5000 | |||
| 13 | مقاومة الدائرة | μΩ | ≥150 | —— | ≥150 | |
| 14 | ضغط الشحن المقدر (قياس الضغط 20 درجة مئوية) | الآلام والكروب الذهنية | 0.04 | 0.04 | 0.04 | |
| 15 | معدل التسرب النسبي السنوي للغاز | % | 0.05 | 0.05 | 0.05 | |
| 16 | درجة حماية الملكية الفكرية | مجلس الوزراء | IP4X | IP4X | IP4X | |
| خزان غاز | IP67 | IP67 | IP67 | |||

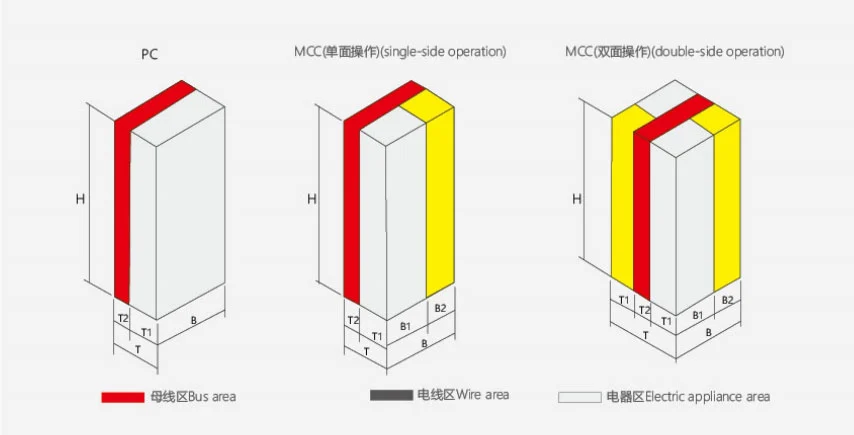

| ارتفاع | عرض | عمق | ملحوظة | ||||
| H | B | ب1 | ب2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | عملية من جانب واحد |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | عملية مزدوجة الجانب |
يتم تجميع الخزانة في المصنع باستخدام هياكل خزانة موحدة ومكونات وظيفية.
تغطي عملية الإنتاج فحص المكونات، والتجميع الهيكلي، وتركيب الأدراج، والأسلاك الكهربائية، فحص الوحدة الوظيفية، والاختبار الروتيني.
تسمح عملية التجميع المعتمدة في المصنع بفحص التكوين النهائي للخزانة ومقارنته بالمواصفات المعتمدة المتطلبات الفنية قبل الشحن.
تم تصميم المعدات لأنظمة التيار المتردد ذات جهد التشغيل المقدر بـ 660 فولت أو أقل.
يسمح ترتيب الأدراج بتنظيم الدوائر الكهربائية الفردية كوحدات وظيفية منفصلة، الأمر الذي يمكن ذلك جعل أنظمة التوزيع الكبيرة أسهل في الإدارة والتكوين.
نعم. يمكن لتكوين MCC استخدام الأدراج الكبيرة والصغيرة وفقًا لسعة المحرك ومتطلبات الدائرة.
يمكن لتكوين الكمبيوتر استخدام قواطع الدائرة الكهربائية من سلسلة Emax، وMT، و3WN، وAH، وME وفقًا للمشروع المعتمد تصميم.
نعم. تم تصميم قسم MCC خصيصًا لدوائر محرك متعددة ويمكن تهيئته بدرج مختلف الأحجام.
نعم. يمكن تكوين وظائف التعويض اليدوية والتلقائية وعن بعد وفقًا لمتطلبات المشروع.
تعمل Usune وفقًا لأنظمة الإدارة ISO 9001 وISO 14001 وISO 45001. يتم تصنيع المنتجات وفقا ل معايير IEC وGB المعمول بها، مع توفر شهادة CE للتكوينات المعمول بها.
نعم. يمكن تحديد كمية الدرج وترتيب الدائرة واختيار الكسارة وتكوين MCC ووظائف التعويض يتم تحديدها وفقًا لمتطلبات العميل الكهربائية.
تتضمن المعلومات الأكثر فائدة جهد النظام والتيار الوارد وعدد وحدات التغذية وكمية المحرك وتقييماته، مستوى الدائرة القصيرة، ومتطلبات التعويض، وبيئة التثبيت، والمخطط الكهربائي أحادي الخط.
توفر Usune مجموعة مفاتيح كهربائية ذات جهد منخفض للأنظمة الكهربائية حيث يلزم تنظيم دوائر طاقة متعددة داخل مجلس الوزراء المركزي.
بالنسبة للعملاء الذين يبحثون عن خزانة مفاتيح كهربائية من نوع درج منخفض الجهد، يمكن لـ Usune تقييم الحمل الكهربائي الهيكل، حدد تكوينات الأدراج المناسبة، وتنسيق اختيار المكونات، والتجميع الكامل للمصنع الاختبار، وتوفير الوثائق الفنية لتسليم المشروع.
