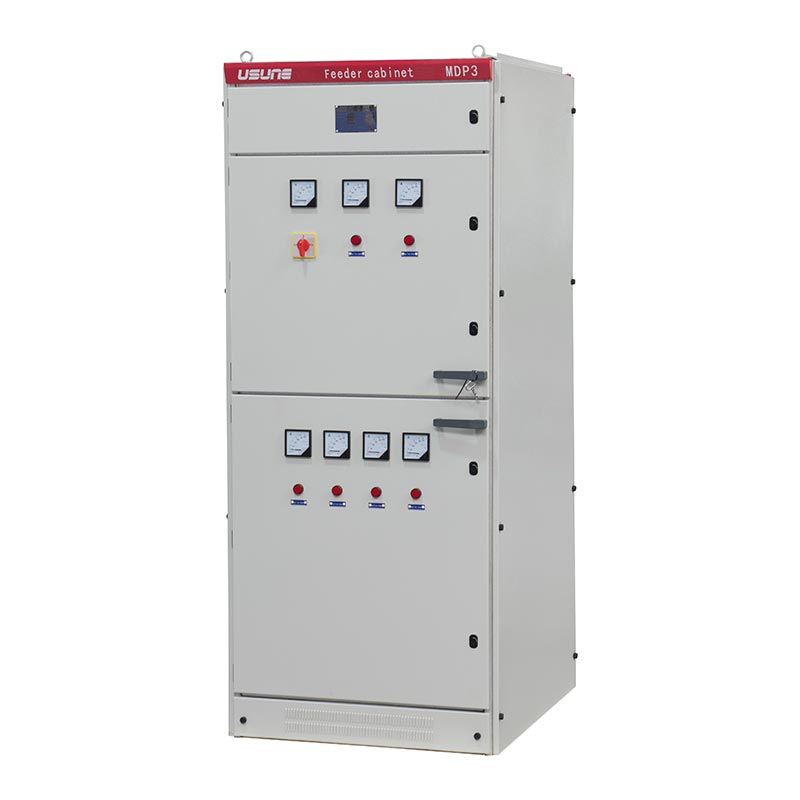

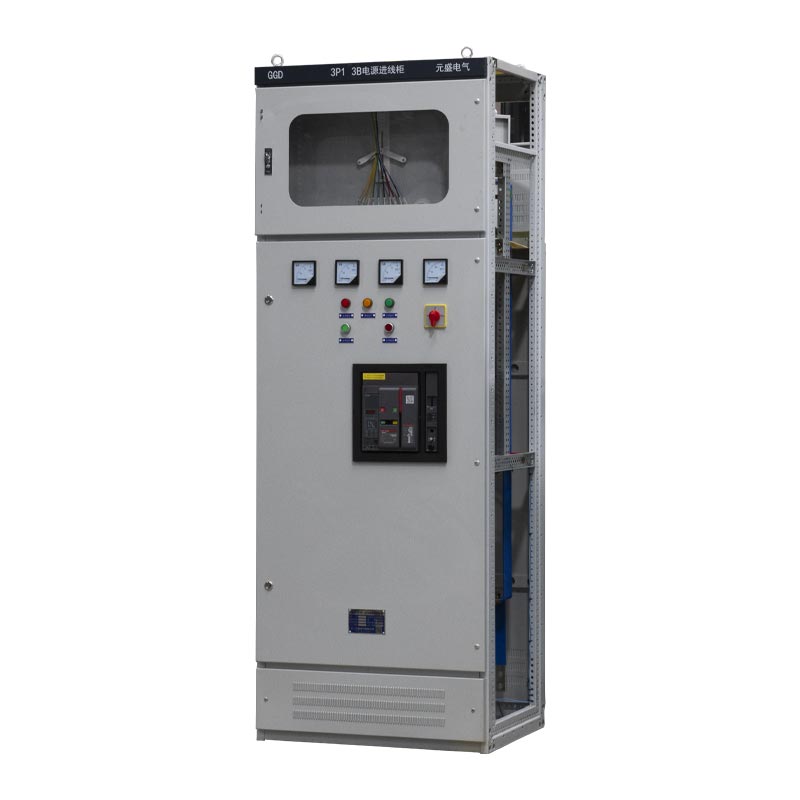

خزانة المفاتيح الكهربائية من النوع الثابت ذات الجهد المنخفض

تم تصميم خزانة المفاتيح الكهربائية من النوع الثابت ذات الجهد المنخفض Usune GGD خصيصًا لأنظمة توزيع الطاقة AC 50 هرتز مع جهد تشغيل مقنن 380 فولت وتيار تشغيل مقنن يصل إلى 3150 أمبير. إنه بمثابة مركز التحكم الأساسي لمعدات الطاقة والإضاءة والتوزيع، وتحقيق وظائف توزيع الطاقة بشكل مستقر وفعال.

تم تطوير هذا المنتج استجابةً لاحتياجات قطاعات الطاقة ومستخدمي الطاقة ووحدات التصميم التكنولوجيا وهي ترقية مثالية من المفاتيح الكهربائية التقليدية ذات الجهد المنخفض. كمنتج أساسي لشركة صينية رائدة الشركة المصنعة، فهي تدمج الأداء الموثوق والتشغيل الآمن والصيانة المريحة، مما يجعلها المفضلة خيار للمستخدمين العالميين الذين يبحثون عن مورد موثوق به لتوزيع الطاقة ذات الجهد المنخفض. الاستفادة من الإنتاج قدرات المصانع الصينية المتقدمة، وجودتها مضمونة.

المفاتيح الكهربائية ذات الجهد المنخفض

مفاتيح الجهد المتوسط

المعلمات التقنية الأساسية

1. التردد المقدر: 50 هرتز
2. جهد التشغيل المقدر: 380 فولت تيار متردد
3. تيار التشغيل المقدر: يصل إلى 3150 أمبير
4. المعايير المطبقة: IEC439، GB 7251، IEC60056، إلخ.
5. تصنيف الحماية: IP30 – IP54 (قابل للتخصيص)
6. قدرة الكسر: ثبات ديناميكي وحراري عالي وممتاز

الامتثال وضمان الجودة

1. المعايير الدولية

تتوافق خزانة المفاتيح الكهربائية من النوع الثابت ذات الجهد المنخفض تمامًا مع المعايير الكهربائية الدولية الأساسية، مما يضمن ذلك قابلية التطبيق والموثوقية العالمية. تتضمن هذه المعايير: IEC60056 (قواطع التيار المتردد عالية الجهد)، IEC60099 (مانع اندفاع التيار المتردد بأكسيد معدني بدون فجوات)، IEC60129 (مفاتيح فصل التيار المتردد ومفاتيح التأريض)، IEC60185 (محولات التيار)، IEC60186 (محولات الجهد)، وIEC60298 (مجموعة المفاتيح الكهربائية المغلقة المعدنية من 1 كيلو فولت إلى 50 كيلو فولت تيار متردد).

2. المعايير الوطنية والصناعية

تتوافق مجموعة المفاتيح الكهربائية مع المعايير الوطنية والصناعية الصينية الصارمة، بما في ذلك: GB/T7251.12-2013 (الجهد المنخفض مجموعات المفاتيح الكهربائية وأجهزة التحكم)، GB1207 (محولات الجهد)، GB1208 (المحولات الحالية)، GB50150-2006 "معيار اختبار قبول المعدات الكهربائية في التركيبات الكهربائية"، وDL/T 5004-2004 "التقنية "مواصفات تصميم أنظمة التيار المستمر في هندسة الطاقة".

3. الاختبار والتفتيش الصارم

- الفحص البصري: يتم إجراء فحص بصري وأبعادي شامل لأسلوب الخزانة، الأبعاد والتصميم الهيكلي بالإضافة إلى الاختيار والتخطيط والأسلاك وعملية التثبيت وطلاء السطح للمكونات الداخلية لضمان الامتثال للمتطلبات الفنية، ويتم الاحتفاظ بالسجلات.

- اختبار المصنع: تخضع كل مجموعة مفاتيح لاختبار وفحص المصنع وفقًا للمواصفات الوطنية والمواصفات الحالية معايير الصناعة قبل مغادرة المصنع، ويتم توفير سجلات الاختبار الأصلية للتأكد من أن المنتج يفي بالمعايير قبل التسليم.

متطلبات بيئة التشغيل

1. درجة الحرارة المحيطة: -5 درجة مئوية إلى +40 درجة مئوية، متوسط ​​درجة الحرارة على مدار 24 ساعة ≥ +35 درجة مئوية
2. الارتفاع: ≥ 2000m (تركيب داخلي)
3. الرطوبة النسبية: ≥ 50% عند +40 درجة مئوية، يمكن استرخائها عند درجات حرارة منخفضة (على سبيل المثال، ≥ 90% عند +20 درجة مئوية)، مع الأخذ في الاعتبار التكثيف بسبب التغيرات في درجات الحرارة.
4. زاوية التثبيت: زاوية ذات مستوى عمودي ≥ 5 درجات
5. المتطلبات البيئية: خالية من الاهتزازات الشديدة والتأثيرات والمواد المسببة للتآكل. متطلبات خاصة يمكن التفاوض مع الشركة المصنعة.

مزايا الأداء الأساسية

1. قدرة كسر عالية واستقرار قوي

هيكل قوي، قادر على تحمل تيارات الدائرة القصيرة الكبيرة، والتشغيل المستقر في الظروف القصوى الظروف الكهربائية.

2. التكوين المرن

تدعم الحلول الكهربائية المعيارية مجموعات مختلفة، وتتوفر سلاسل متعددة وقابلة للتكيف مع الأنواع المختلفة سيناريوهات التطبيق.

3. عملي ودائم

هيكل مبتكر، مستوى حماية عالٍ، مقاوم للغبار، مقاوم للرطوبة، ومقاوم للصدمات، مما يطيل عمر الخدمة.

4. آمنة وسهلة الصيانة

تخطيط واضح، ومكونات يمكن الوصول إليها بسهولة، وتشغيل مريح، وتقليل وقت التوقف عن العمل، وتبسيط الصيانة. 5. قابلية تطبيق واسعة: تنطبق على نطاق واسع على محطات الطاقة والمحطات الفرعية والمصانع والمباني التجارية و مشاريع البنية التحتية.

حالات التطبيق في العالم الحقيقي

الحالة 1: مشروع توزيع الطاقة لمنجم فحم كبير

1. خلفية المشروع: احتاجت مجموعة كبيرة من شركات تعدين الفحم إلى نظام موثوق لتوزيع الطاقة ذات الجهد المنخفض معدات التعدين تحت الأرض والمرافق السطحية، التي تواجه بيئات قاسية مثل الغبار والرطوبة و اهتزاز.
2. الحل: قدمت Usune 36 سلسلة من خزائن المفاتيح الكهربائية من النوع الثابت ذات الجهد المنخفض من سلسلة GGD، مخصصة بمعيار IP54 الحماية والتركيب المقاوم للاهتزاز.
3. نتائج التطبيق: تشغيل مستقر لأكثر من 5 سنوات دون حدوث أعطال كهربائية كبيرة. تردد الصيانة تخفيض بنسبة 30% مقارنة بالمعدات القديمة؛ لا حوادث السلامة الكهربائية، وتحسين كفاءة التعدين.

الحالة 2: مشروع ترقية المحطة الفرعية الحضرية

1. خلفية المشروع: هناك حاجة إلى محطة فرعية تابعة للبلدية لترقية نظام توزيع الطاقة القديم، الأمر الذي يتطلب زيادة قدرة إمدادات الطاقة وموثوقيتها لتلبية احتياجات الكهرباء للمقيمين والشركات.
2. الحل: تم استخدام مجموعة المفاتيح الكهربائية Usune GGD، بتيار مقدر 3150A، مع دمج المراقبة الذكية و وظائف الحماية.
3. تأثيرات التطبيق: زيادة قدرة توزيع الطاقة بنسبة 40%، لتلبية الطلب على الطاقة في أوقات الذروة. وقت الاستجابة للخطأ تخفيض بنسبة 60%، مما يقلل من مدة انقطاع التيار الكهربائي؛ متوافقة مع معايير شبكة الدولة، وتحقيق ممتازة القبول.

المواصفات الفنية

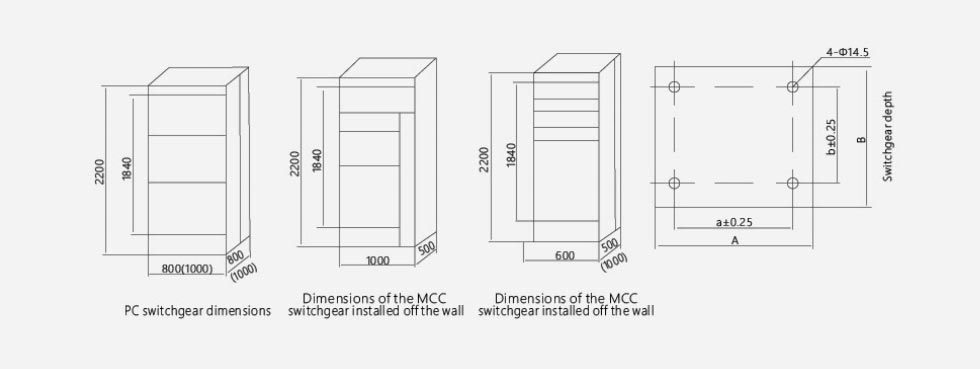

البعد الخارجي للمنتج

مرجع المشروع

مشروع إطلاق صاروخ كاس-فضائي

تقرير الاختبار

التعليمات

س 1: ما هو تصنيف الحماية لخزانة المفاتيح الكهربائية من النوع الثابت ذات الجهد المنخفض Usune GGD، وكيف يتم تكييفها إلى بيئات مختلفة؟

ج: تصنيف الحماية القياسي هو IP30، ويمكن تخصيصه حتى IP54. تصنيفات الحماية الأعلى (على سبيل المثال، IP54) هي الغبار ومقاومة للرطوبة، ومناسبة للمناجم والمصانع والبيئات الرطبة؛ للبيئات المسببة للتآكل، تتوفر الطلاءات المضادة للتآكل والمواد المتخصصة لتلبية الاحتياجات المخصصة.

س2: ما هو العمر الافتراضي للمنتج، وما هي الصيانة الروتينية المطلوبة؟

ج: مدة الخدمة العادية هي 15-20 سنة. تشمل الصيانة الروتينية ما يلي: تنظيف الغبار بشكل ربع سنوي، وفحص أدوات التثبيت وحالة تشغيل المكونات؛ اختبار مقاومة العزل الشامل السنوي ووظيفة الحماية معايرة. الصيانة المناسبة يمكن أن تطيل عمر الخدمة وتضمن التشغيل المستقر.

Q3: هل يمكن لـ Usune توفير حلول مخصصة للجهد/التيار أو الهياكل الخاصة؟

ج: نعم. باعتبارنا مصنعًا محترفًا، فإننا نقدم خدمات التخصيص الكاملة: ضبط الجهد المقنن (220 فولت/400 فولت) والتيار (حتى 3150 أمبير)، وتعديل الأبعاد، وتخطيط المكونات والوظائف؛ سيعمل فريقنا الهندسي معًا بشكل وثيق لتصميم حلول مخصصة تتوافق مع معايير IEC/GB.
