ملخص

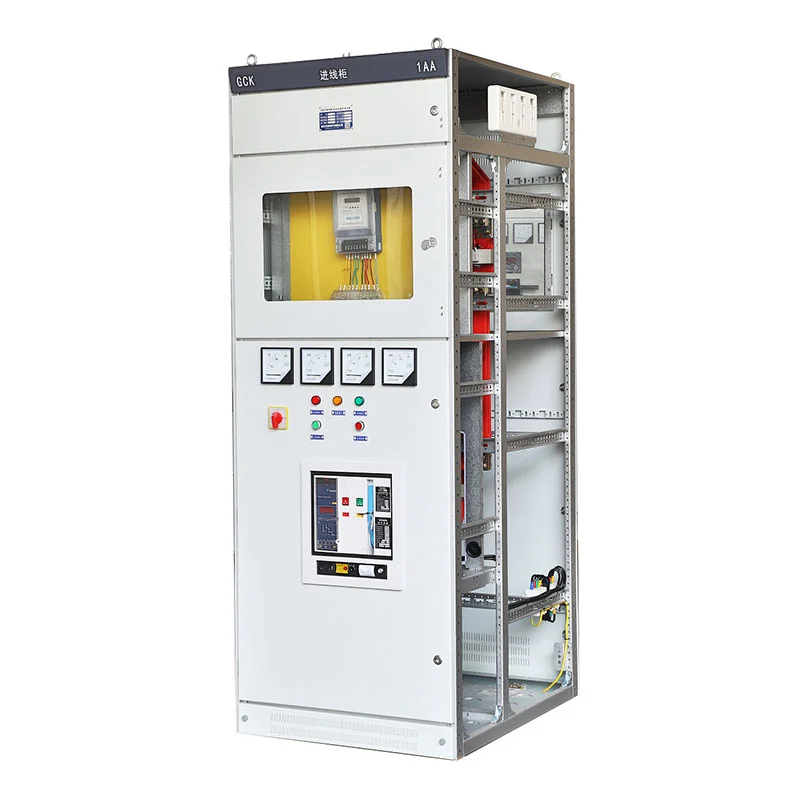

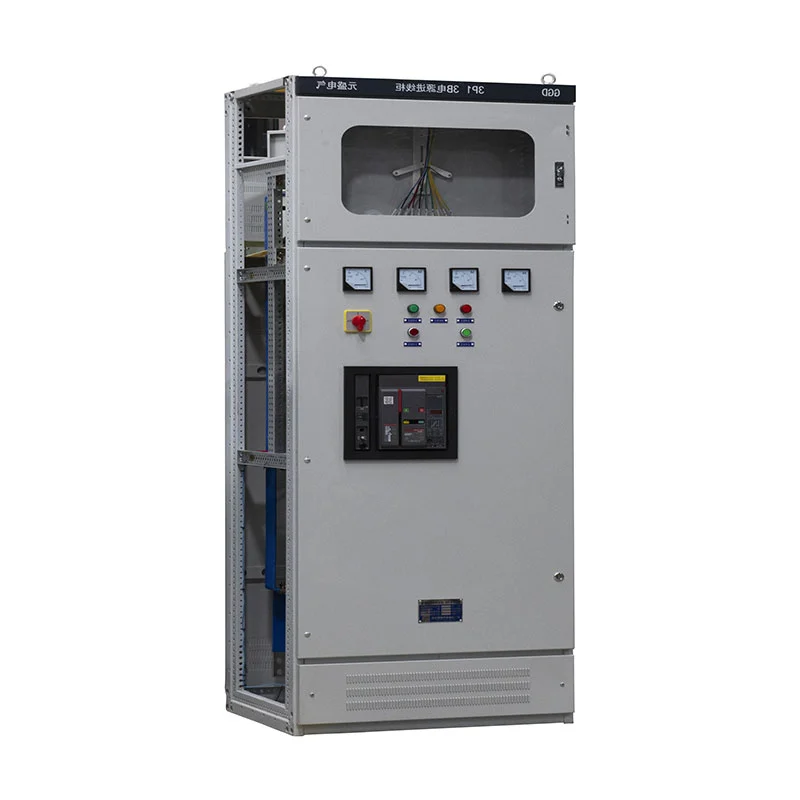

تم تطوير لوحة توزيع الجهد المنخفض القابلة للسحب بواسطة شركة Zhejiang Usune Electric Co., Ltd.، وهي تخدم أنظمة تيار متردد 50 هرتز مع جهد تشغيل مقدر يصل إلى 400 فولت وتيار مقنن يصل إلى 3150 أمبير. يتم الجمع بين توزيع قضبان التوصيل النحاسية وقواطع الدائرة القابلة للتكوين والأسلاك الثانوية المنظمة ومساحات الكابلات المخصصة معًا في تصميم يدعم تخطيطات المشاريع المختلفة. في Usune، نقوم بتصنيع وتوريد حلول المفاتيح الكهربائية ذات الجهد المنخفض لمحطات الطاقة والمحطات الفرعية والمصانع ومنشآت التعدين والمباني التجارية ومشاريع توزيع الطاقة الأخرى عبر الصين والأسواق الخارجية.
ترتيب التغذية المرنة
نظرًا لأن الأحمال الكهربائية المختلفة تتطلب ترتيبات تغذية مختلفة، يمكن تكوين الخزانة وفقًا لمخطط توزيع الطاقة - مما يسمح بترتيب الدوائر الواردة والدوائر الصادرة ومغذيات المحركات ودوائر تعويض الطاقة التفاعلية داخل نفس نظام توزيع الجهد المنخفض.
اختيار المكون
عندما تنطبق متطلبات توزيع أكبر، يمكن اختيار قواطع الدائرة العامة مثل سلسلة Emax، MT، 3WN، AH، وME وفقًا لتصميم المشروع. يمكن أيضًا دمج قواطع الدائرة المقولبة ومفاتيح التحميل والمكونات الكهربائية الأخرى بناءً على نظام التصنيف والحماية الحالي المطلوب.
تكوين قابل للتكيف
من خلال نهج التكوين هذا، فإن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض لدينا قادرة على التكيف مع بنيات توزيع الطاقة المختلفة بدلاً من الاعتماد على ترتيب كهربائي ثابت واحد.
نظام بسبار
يشكل النحاس الإلكتروليتي كلا من قضبان التوصيل الرئيسية والفرعية، مما يخلق مسارًا مستقرًا لحمل التيار بين الدوائر الواردة والصادرة. يتم تطبيق العزل المقاوم للهب والأكمام القابلة للانكماش بالحرارة على أقسام قضبان التوصيل ذات الصلة، مما يحسن حماية العزل مع الحفاظ على تحديد الطور واضحًا.
يتبع ترتيب Busbar الرسم الكهربائي ومتطلبات التيار المقدر. عندما يتطلب تصميم المشروع ذلك، يمكن توفير وصلات بسبار مرنة عند الوصلة الواردة بين جسر الحافلة وقاطع الدائرة الكهربائية الرئيسي.
بالنسبة لفرق المشتريات، يعمل هذا التكوين على تبسيط عملية مطابقة مجموعة المفاتيح الكهربائية ذات الجهد المنخفض لدينا مع المحولات الأولية، وجسور الحافلات، وأنظمة التغذية النهائية.
يتم استخدام الألواح الفولاذية المدرفلة على البارد لإطار الخزانة والأقسام الداخلية، بسماكة لوحية قياسية لا تقل عن 2 مم - مما يوفر قوة ميكانيكية كافية للتشغيل العادي والفحص والصيانة.
تستوعب المناطق المخصصة داخل هيكل الخزانة المكونات الكهربائية، وتوصيلات الكابلات، وأسلاك التحكم الثانوية. يتم ترتيب الأبواب، ومقابض التشغيل، ولوحات التعريف، والملصقات الداخلية وفقًا للتصميم الكهربائي، مما يجعل تحديد الدائرة أسهل أثناء التشغيل والصيانة.
يتم تشغيل حافلة التأريض النحاسية PE على طول اتجاه ترتيب الخزانة. يمكن توصيل المكونات التي تتطلب التأريض بهذا الموصل، ويتم توفير محطات التأريض المخصصة للاتصال بشبكة التأريض الخارجية.
يتم ترتيب الدائرة الثانوية وفقًا لرسومات المشروع ومتطلبات التحكم. تستخدم أسلاك التحكم موصلات نحاسية معزولة مرنة منظمة في حزم، مما يمنح الأسلاك الداخلية ترتيبًا نظيفًا وقابلاً للصيانة.
تستخدم دوائر التحكم عمومًا موصلات مقاس 1.5 مم²، بينما تستخدم دوائر التيار المتردد موصلات مقاس 2.5 مم²، مع مراعاة التصميم الهندسي النهائي. يتم استخدام كتل طرفية مقاومة للهب، وتتوافق أرقام الأسلاك أو علامات تعريف الدائرة مع الرسومات الكهربائية.
بالنسبة للخزانات الواردة، يمكن دمج حماية رحلة الجهد المنخفض في ترتيب حماية قاطع الدائرة. يمكن أيضًا تكوين أضواء المؤشر ومفاتيح التحكم وأدوات القياس وفقًا لوظيفة كل دائرة.
يمكن تهيئة مجموعة المفاتيح الكهربائية ذات الجهد المنخفض الخاصة بنا للعديد من وظائف توزيع الطاقة ذات الجهد المنخفض الشائعة. تتلقى الخزانة الواردة الطاقة من المحول الرئيسي أو مصدر الطاقة، بينما تقوم الخزانات الصادرة بتوزيع الكهرباء على الأحمال النهائية.

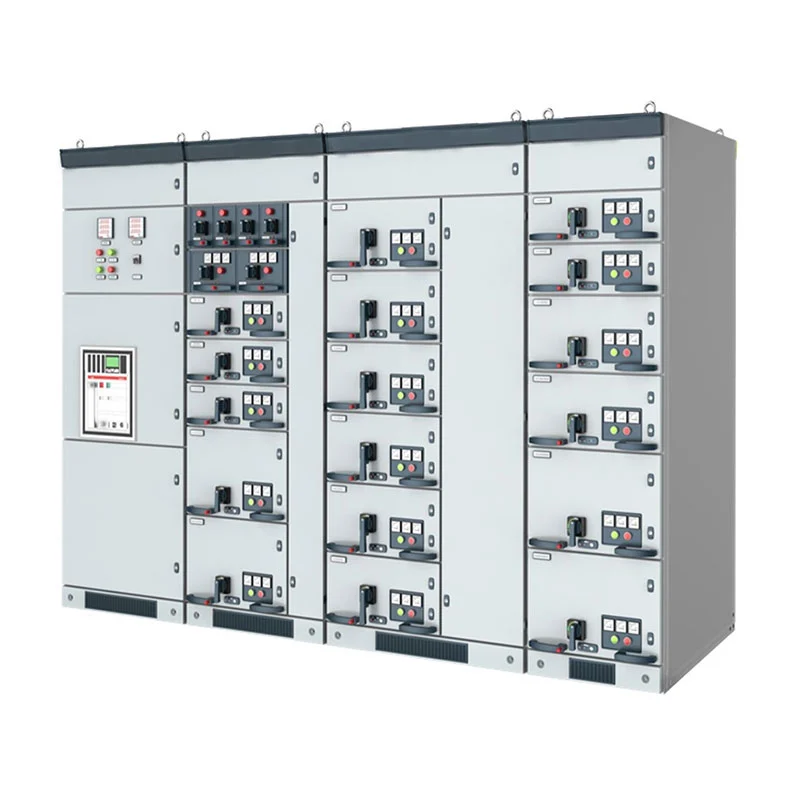

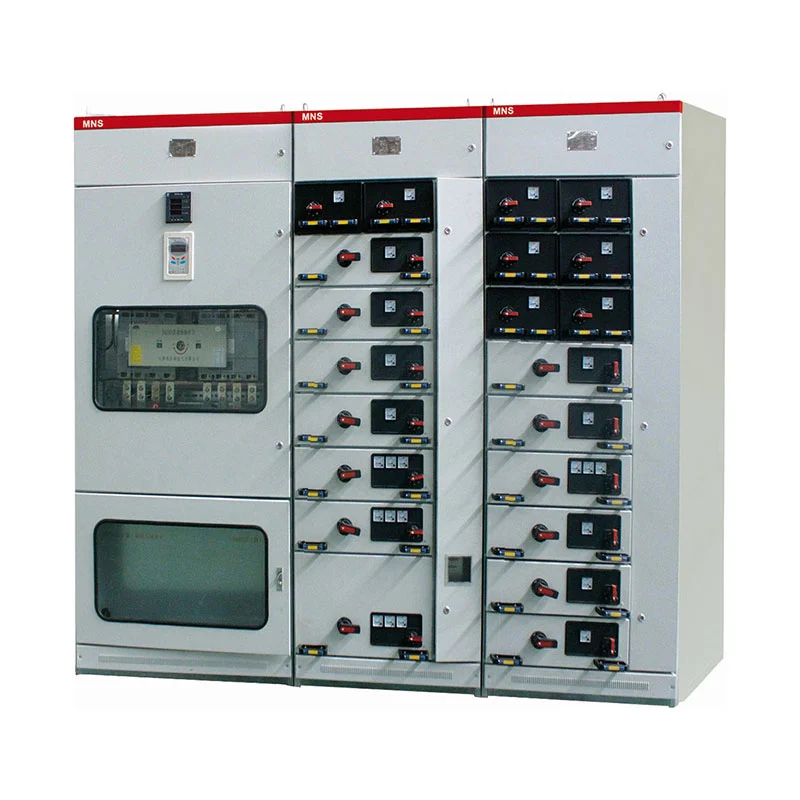

يمكن ترتيب دوائر التحكم في المحرك باستخدام تكوينات الأدراج الكبيرة والصغيرة، مع تحديد قواطع الدائرة أو مفاتيح التحميل الدوارة المنصهرة وفقًا لخصائص المحرك. يمكن أن تشتمل خزانات تعويض المكثفات على معدات تعويض الطاقة التفاعلية اليدوية أو الأوتوماتيكية أو عن بعد.
يسمح هذا الترتيب المعياري لنفس منصة الخزانة بدعم مهام التوزيع الكهربائية المختلفة ضمن مشروع واحد.
| غرض | مواصفة |
| نوع المنتج | لوحة توزيع الجهد المنخفض القابلة للسحب |
| تصنيف العمل الجهد | 0.4 كيلو فولت |
| التردد المقدر | 50 هرتز |
| التصنيف الحالي | ما يصل إلى 3150A |
| درجة الحماية | IP23 |
| تثبيت | داخلي |
| ارتفاع | ≥2000 م |
| مستوى التلوث | المستوى 3 |
| درجة الحرارة المحيطة | -10 درجة مئوية إلى +40 درجة مئوية |
| المتوسط اليومي للرطوبة النسبية | ≥95% |
| متوسط الرطوبة النسبية الشهرية | ≥90% |
| الشدة الزلزالية | ≥ الحجم 8 |
| مادة بسبار الرئيسية | النحاس كهربائيا |
| مادة الخزانة | ألواح الصلب المدرفلة على البارد |
| لون الخزانة القياسي | رمادي كهربائي، RAL7032 |
| نموذج | الفولطية (الخامس) | التصنيف الحالي (أ) | تصنيف كسر الدائرة القصيرة (KA) | تصنيف تيار الصمود لفترة قصيرة (1s) (kA) | تصنيف الذروة الصمود الحالي (كيلو أمبير) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

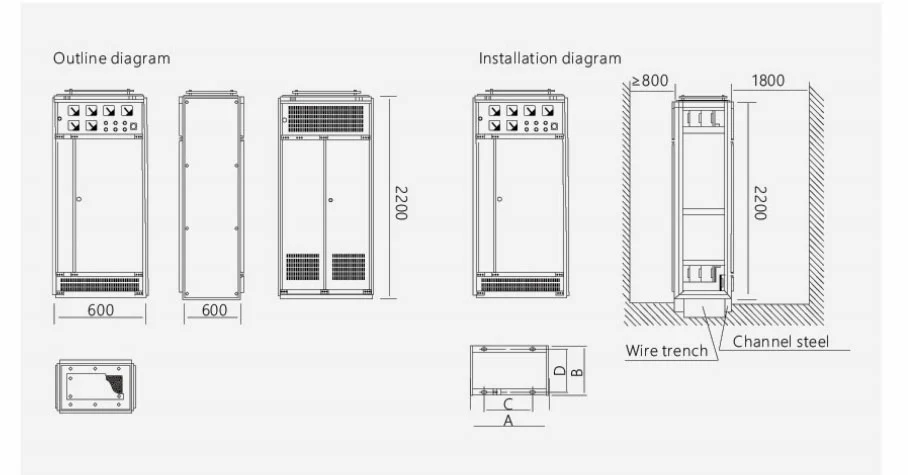

| رمز المنتج | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
في Usune، قمنا بتصميم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض الخاصة بنا لنشرها في البيئات الداخلية الخالية من الصدمات الميكانيكية الشديدة أو الأجواء المسببة للتآكل أو الاهتزاز المفرط. يمتد النطاق الحراري التشغيلي من -10 درجة مئوية إلى +40 درجة مئوية، مما يضمن بقاء متوسط 24 ساعة عند +35 درجة مئوية أو أقل. معداتنا مناسبة بشكل عام للارتفاعات التي لا تتجاوز 2000 متر. فيما يتعلق بالرطوبة الجوية، عندما تبلغ درجة الحرارة المحيطة ذروتها عند +40 درجة مئوية، يجب أن تظل الرطوبة النسبية أقل من 50%؛ ومع ذلك، فإن زيادة مستويات الرطوبة مقبولة في درجات الحرارة الباردة، بشرط أن تتماشى مع الشروط البيئية ذات الصلة. يجب أن تظل زاوية التثبيت ضمن 5 درجات من المحور الرأسي. في حالة طلب المشروع النشر في ظروف غير معتادة، سيتعاون طاقم Usune الهندسي لدينا مع العميل لوضع اللمسات الأخيرة على التكوين الفني المناسب.
يتم دمج السلامة الكهربائية في كل من البناء المادي للعلبة وآليات الدفاع عن الدائرة. اعتمادًا على الترتيب المختار، نقوم بدمج التعشيقات الميكانيكية والكهربائية لتقليل مخاطر الأخطاء البشرية أثناء التشغيل. تتميز كل وحدة بملصقات لا لبس فيها للدوائر والمكونات. للحماية من الأخطاء، تم دمج شريط توصيل نحاسي PE مستقل في تخطيط التأريض. علاوة على ذلك، توفر غرف الكابلات مساحة واسعة لإنهاء الكابلات، وعند الضرورة، لتركيب محولات التيار ذات التسلسل الصفري. تم تصميم نقاط الوصول، بما في ذلك الألواح الأمامية والخلفية، لضمان حركة سلسة وآمنة، مع وضع عناصر التحكم بشكل استراتيجي لمنع أي تصادم مع الأبواب أو المقابض.
إن عمليات تصنيع Usune الخاصة بنا للتجمعات ذات الجهد المنخفض تتبع بدقة توجيهات IEC وGB ذات الصلة، مع الإشارة إلى المعايير مثل GB/T 14048.2، GB 7251.12، والمتطلبات الدولية المرتبطة بها. نحن ندعم أنظمة الإنتاج والإدارة لدينا من خلال اعتمادات ISO 9001 وISO 14001 وISO 45001. عند الطلب، يمكننا تقديم شهادة CE إلى جانب سجلات الاختبار ذات الصلة لتلبية متطلبات المشروع المحددة. تزود أوراق الاعتماد هذه متخصصي المشتريات بأدلة يمكن التحقق منها لتقييم البائعين، وتوقيع المشروع، وأنشطة التوريد عبر الحدود.
في Usune، يحكم نظام إدارة الجودة لدينا كل مرحلة من مراحل الإنتاج، بدءًا من مواد التغليف وقضبان التوصيل النحاسية وحتى المكونات الكهربائية والأسلاك الثانوية ولوحة المفاتيح المجمعة النهائية. يتم الحصول على جميع الأجزاء وتركيبها مع الالتزام الصارم بالرسومات الهندسية والمواصفات الفنية المعتمدة. قبل أن تغادر أي معدات منشأتنا، فإنها تخضع لفحوصات روتينية شاملة واختبارات وظيفية. نحن نتحقق بدقة من دقة الأسلاك، وتحديد المكونات، واستمرارية التأريض، والسلامة الهيكلية، والعمليات الكهربائية مقابل وثائق المشروع. يساعد هذا النهج الاستباقي على منع تحديات التثبيت والتشغيل في موقع العميل. بالإضافة إلى ذلك، يحتفظ فريق Usune لدينا بسجلات تفصيلية للإنتاج والفحص لدعم التحقق من الجودة وضمان التتبع الكامل للمشروع.
تم نشر لوحة التوزيع القابلة للسحب ذات الجهد المنخفض Usune في مشروع إطلاق الصواريخ Cas-space، حيث يعد توزيع الطاقة ذات الجهد المنخفض الموثوق به للغاية أمرًا بالغ الأهمية لكل من البنية التحتية للمنشأة والأنظمة الكهربائية الداعمة لها. بالنسبة للمشاريع الهندسية واسعة النطاق التي تتميز بأحمال كهربائية متعددة ودوائر توزيع متنوعة، يسمح تصميم الخزانة المعيارية لدينا بترتيب مخصص للطاقة الواردة وخطوط التغذية والوظائف المساعدة. وهذا يضمن أن الإعداد بأكمله يتماشى تمامًا مع تصميم توزيع الطاقة المحدد للمشروع.
يمكن تحديد أبعاد الخزانة وفقًا للرسومات الكهربائية المعتمدة واختيار المكونات والكابلات متطلبات الدخول وشروط التثبيت بالموقع. يمكن أن توفر Usune رسومات الأبعاد المقابلة لـ المراجعة الهندسية قبل الإنتاج.
يقوم Usune بإجراء الفحص والاختبار الروتيني قبل الشحن. تغطي عملية الاختبار تجميع الخزانة، التوصيلات الكهربائية وتركيب المكونات والتأريض والأسلاك الثانوية والوظائف الأخرى ذات الصلة.
يمكن تقديم تقارير الاختبار والوثائق الفنية وفقًا لمتطلبات المشروع، مما يساعد العملاء استكمال إجراءات التفتيش والتركيب والتشغيل الواردة.
تم تصنيف التكوين القياسي عند 0.4 كيلو فولت، مع تيار مقدر يصل إلى 3150 أمبير. التكوين الكهربائي النهائي يتم تحديده وفقًا لحمل المشروع ورسومات التصميم.
نعم. يمكن لـ Usune تخصيص تكوين الخزانة وفقًا للمخططات الكهربائية وكمية الدائرة والمكون الاختيار واتجاه دخول الكابل وأبعاد الخزانة ومتطلبات المشروع الأخرى.
يمكن للنظام استيعاب تكوينات مختلفة لقواطع الدائرة. قواطع دوائر عالمية مثل Emax، MT، يمكن اختيار سلاسل 3WN وAH وME وفقًا للتصميم المعتمد.
نعم. يمكن ترتيب تكوينات التحكم في المحرك باستخدام أحجام مختلفة من الأدراج وقواطع دوائر مناسبة أو منصهرة تحميل المفاتيح وفقا لقدرة المحرك ومتطلبات الحماية.
تستخدم قضبان التوصيل الرئيسية والفرعية النحاس الإلكتروليتي. يمكن تزويد أقسام قضيب التوصيل ذات الصلة بمثبطات اللهب الأكمام الواقية العازلة والقابلة للانكماش بالحرارة.
يمكن أن توفر Usune المواصفات الفنية والرسومات الكهربائية ورسومات الأبعاد وتقارير الاختبار وما يتصل بها وثائق الجودة وفقا لمتطلبات المشروع.
تتراوح المهلة القياسية عمومًا بين 15 و20 يومًا، اعتمادًا على التكوين والكمية ومتطلبات المشروع.
