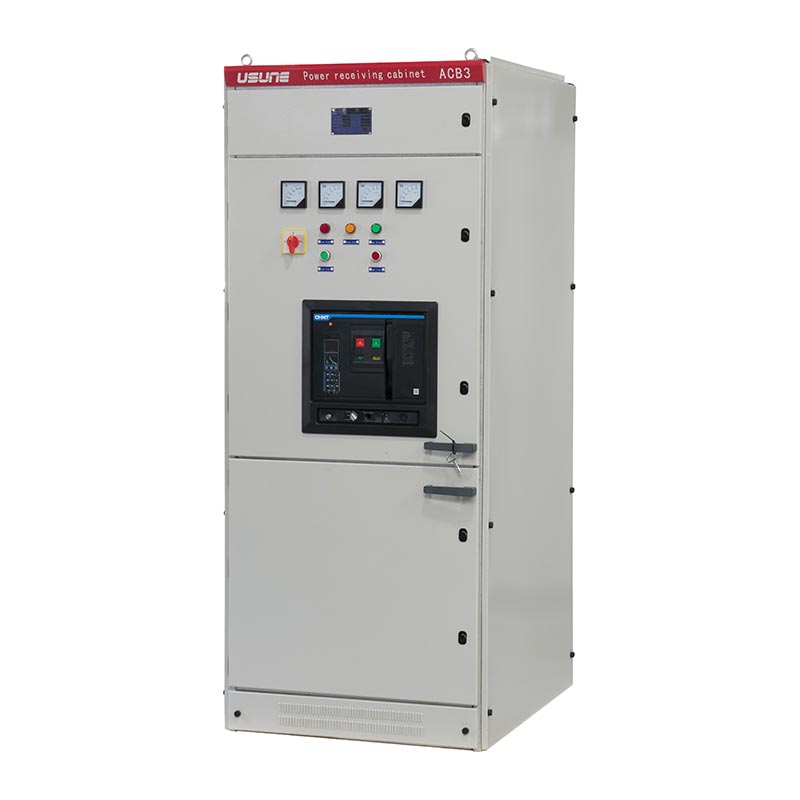

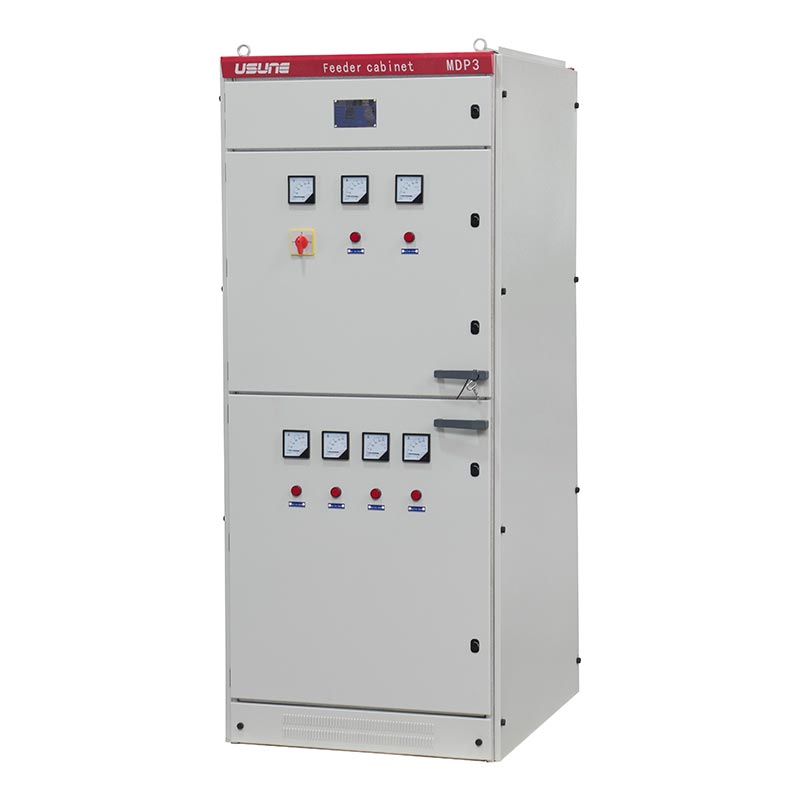

إن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض Usune GGD عبارة عن مجموعة مفاتيح ثابتة تستخدم في المقام الأول لاستقبال الطاقة وتوزيعها والتحكم فيها في أنظمة الجهد المنخفض. تم تحسينه للاستخدام الداخلي، وهو مناسب لمحطات الطاقة والمحطات الفرعية والصناعية شركات التعدين، والمباني الشاهقة، ويمكنها التعامل مع أحمال تصل إلى 3150 أمبير.
- الجهد المقنن: 0.4 كيلو فولت (380 فولت)
- التردد المقدر: 50 هرتز
- تصنيف الحماية: IP23
- المعايير: اللجنة الكهروتقنية الدولية 439، جيجابايت 7251، جيجابايت/تي 14048.2
- الشهادات: شهادة نظام الإدارة ISO 9001
المفاتيح الكهربائية ذات الجهد المنخفض
مفاتيح الجهد المتوسط
1. إطار الخزانة: مصنوع من صفائح فولاذية مدلفنة على البارد بسماكة ≥2mm، باللون الرمادي الكهربائي RAL7032،
تمتلك قوة ميكانيكية عالية.
2. أداء الحماية: تصنيف الحماية IP23، يمنع بشكل فعال تسرب الأجسام الغريبة الصلبة و
رذاذ الماء.
3. جهاز التشابك: تشتمل مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD على تشابك ميكانيكي وكهربائي
آلية تمنع بشكل فعال سوء التشغيل وضمان السلامة التشغيلية.
4. المكونات الأساسية: مجهزة بقواطع دوائر عالية الجودة، ومؤشرات LED مضادة للتداخل، ودقة
أدوات من نوع المؤشر.
1. قدرة كسر عالية: قدرة كسر تصل إلى 50 كيلو أمبير، مما يضمن التشغيل المستقر للمعدات تحت الخطأ
الظروف.
2. الاستقرار الممتاز: يعرض الاستقرار الديناميكي والحراري الممتاز، ومناسب للصناعة الثقيلة
التطبيقات.
3. التكوين المرن: يسمح التصميم المعياري بالتكوين المخصص بناءً على الطاقة والإضاءة والمحرك
متطلبات التحكم.
4. صيانة مريحة: تم وضع المكونات بشكل منطقي، وتمييزها بوضوح، وأبواب الخزانة متينة،
تسهيل التفتيش والصيانة اليومية.
5. القدرة على التكيف البيئي القوي: نطاق درجة حرارة التشغيل هو -10 درجة مئوية إلى +40 درجة مئوية، مناسب للبيئات ذات
الارتفاعات ≥1000m.
| اسم المعلمة | معلمات محددة |
| نموذج | سلسلة جي جي دي |
| الجهد المقنن | 0.4 كيلو فولت (380 فولت) |
| التصنيف الحالي | ماكس 3150A |
| تكرار | 50 هرتز |
| مستوى الحماية | IP23 |
| مادة | الفولاذ المدرفل على البارد (≥2mm) |
| لون | RAL7032 (رمادي كهربائي) |
| المعايير المعمول بها | اللجنة الكهروتقنية الدولية 439، جيجابايت 7251، جيجابايت/تي 14048.2 |
| ارتفاع | ≥1000 م |
| نطاق درجة الحرارة | -10 درجة مئوية ~ +40 درجة مئوية |
| رطوبة | المتوسط اليومي ≥95% |
| مستوى التلوث | المستوى 3 |
| الشدة الزلزالية | ≥ الحجم 8 |
| غرض | وحدة | المعلمة | |
| الجهد المقنن | كيلو فولت | 24 | |
| التردد المقدر | هرتز | 50 | |
| التصنيف الحالي لقاطع الدائرة | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| التصنيف الحالي لخزانة التبديل | A | 630، 1250، 1600، 2000، 2500، 3150، 4000 | |
| التصنيف الحالي الديناميكي (4s) | كا | 16، 20، 25، 31.5، 40، 50 | |
| تصنيف التيار الثابت (الذروة) | كا | 40، 50، 63، 80، 100، 125 | |
| تصنيف كسر الدائرة القصيرة الحالية | كا | 16، 20، 25، 31.5، 40، 50 | |
| تصنيف ماس كهربائى صنع التيار | كا | 40، 50، 63، 80، 100، 125 | |
| تردد الطاقة 1 دقيقة يتحمل الجهد | القطب القطب، القطب الأرض | كيلو فولت | 65 |
| عبر مسافة العزل | كيلو فولت | 79 | |
| دفعة البرق تحمل الجهد (الذروة) | القطب القطب، القطب الأرض | كيلو فولت | 125 |
| عبر مسافة العزل | كيلو فولت | 145 | |
| مستوى الحماية | IP4X للحاوية، IP2X لغرفة العزل وغرفة قواطع الدائرة المفتوحة | ||
| ملاحظة: ينبغي النظر في قدرة الدائرة القصيرة للأشعة المقطعية بشكل منفصل. | |||
1. اسم المشروع: تطوير نظام توزيع الطاقة لمنجم للفحم
2. العميل: مجموعة كبيرة لتعدين الفحم في شانشي، الصين
3. تحديات المشروع: بيئة تحت الأرض قاسية مع مستويات عالية من الغبار والاهتزاز، مما يتطلب استقرارًا وثباتًا مصدر طاقة موثوق للناقلات والمضخات ومعدات التهوية.
4. الحل: نشر 18 وحدة مفاتيح كهربائية ذات جهد منخفض Usune GGD لتوزيع الطاقة الرئيسية والطاقة المخصصة للمنطقة التوزيع.
5. نتائج المشروع:
- الموثوقية: تشغيل مستقر لمدة 24 شهرًا متتاليًا دون أي توقف غير مخطط له.
- السلامة: تصنيف حماية IP23 والأجهزة المتشابكة القوية تقضي تمامًا على حوادث السلامة الكهربائية.
- تحسين الكفاءة: يقلل مصدر الطاقة المستقر من معدل فشل المعدات بنسبة 65%.
- تحسين الصيانة: يعمل تصميم المكونات الذي يسهل الوصول إليه على تقليل وقت الصيانة بنسبة 50%.

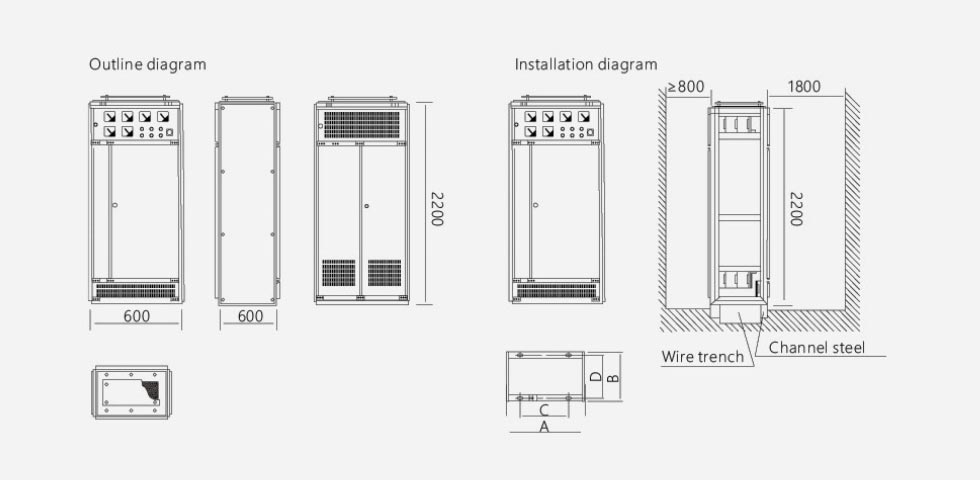

| رمز المنتج | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
ج: التصميم القياسي مناسب للارتفاعات ≥1000m. يمكن أن تكون الإصدارات مناسبة لارتفاعات تصل إلى 2000 متر مخصصة بناء على تأكيد الشركة المصنعة.
ج: تم تصميم هذا المنتج للاستخدام الداخلي (مناسب لبيئات التلوث من المستوى 3). للخارجية أو عالية التطبيقات المسببة للتآكل، اتصل بـ Usune للحصول على طلاءات مخصصة أو تقييمات حماية محسنة.
ج: يتوافق المنتج مع معايير IEC 439 وGB 7251 وGB/T 14048.2 ومعايير نظام الإدارة ISO. في حالة معايير متعارضة، سيتم إعطاء الأولوية للمعايير الأعلى.
في الختام، فإن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض Usune GGD عبارة عن توزيع طاقة عالي الأداء وموثوق للغاية الحل. كشركة مصنعة وموردة رائدة في الصين، تدمج Usune مفاهيم التصميم المتقدمة والصارمة مراقبة الجودة، وخبرة صناعية واسعة النطاق، والاستفادة من مرافق الإنتاج الحديثة لتوفير آمنة، منتجات وخدمات توزيع الطاقة تتسم بالكفاءة والمتانة لمختلف السيناريوهات في جميع أنحاء العالم، بما في ذلك الطاقة المصانع والمرافق الصناعية والمباني التجارية.
