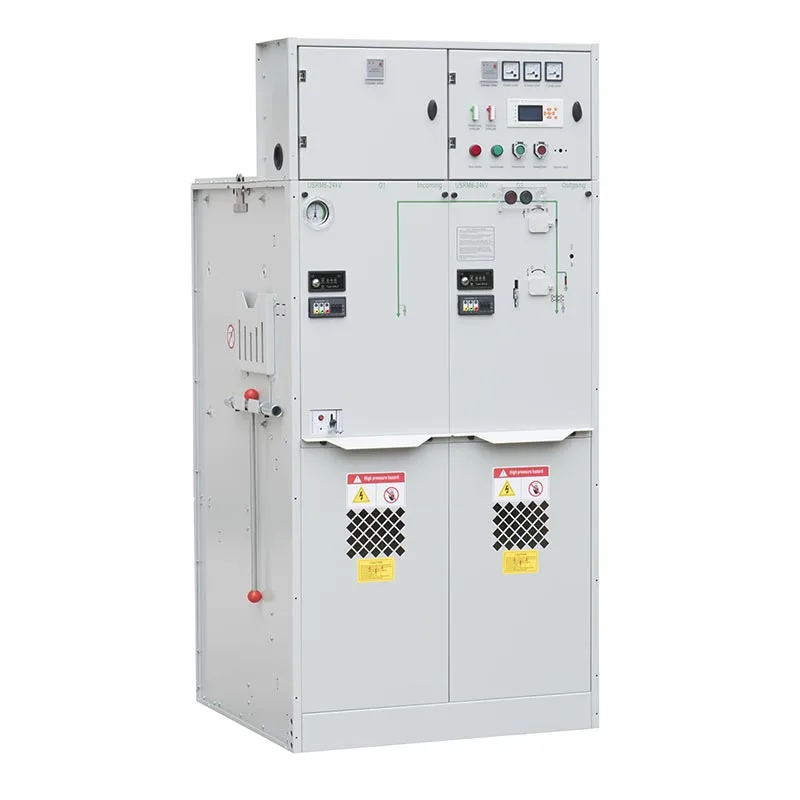

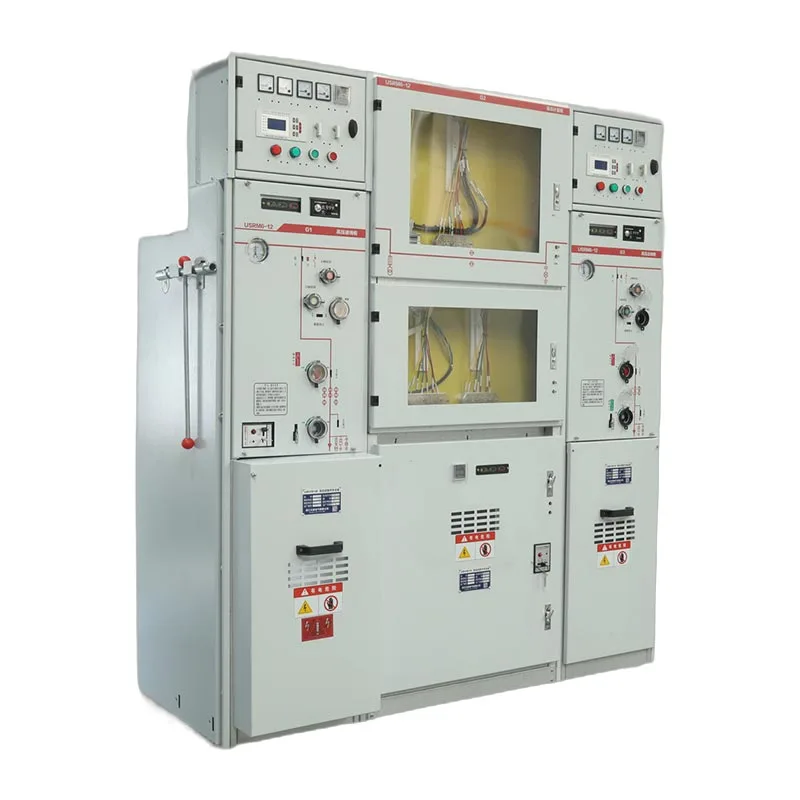

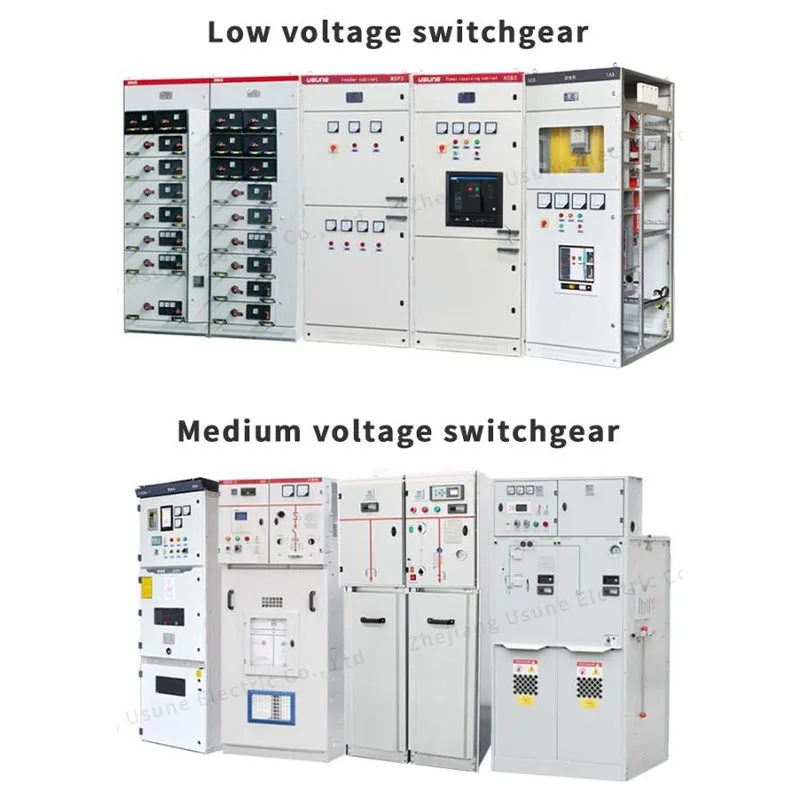

يختلف عن المفاتيح الكهربائية التقليدية التي تعتمد بشكل كبير على بيئات التثبيت، Usune 11kv Sf6 Gis Gas تعمل مجموعة المفاتيح الكهربائية المعزولة على عزل المكونات الكهربائية الرئيسية داخل حجرة الغاز المغلقة. الميكانيكية المتكاملة يساعد نظام التشابك على منع العمليات غير الصحيحة، مما يحسن سلامة المشغل وموثوقية المعدات.
يتم استخدام المفاتيح الكهربائية على نطاق واسع في محطات المحولات الفرعية، وأنظمة توزيع الطاقة الصناعية، والمباني التجارية، مشاريع البنية التحتية وغيرها من التطبيقات ذات الجهد المتوسط 11 كيلو فولت حيث تتوفر السلامة والموثوقية وسهولة التشغيل ضروري.
يتم وضع مكونات الدائرة الرئيسية داخل خزان غاز SF6 مغلق، مما يقلل من التعرض المباشر للخارج الظروف البيئية. يساعد هذا التصميم على حماية المكونات الكهربائية من الغبار والرطوبة والتلوث التكثيف، وتحسين استقرار التشغيل على المدى الطويل.
كما يقلل الهيكل المغلق من متطلبات المساحة مقارنة بالمفاتيح الكهربائية التقليدية المعزولة بالهواء مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 11kv Sf6 Gis مناسبة للمحطات الفرعية المدمجة والغرف الكهربائية ذات المساحة المحدودة.
تم تصميم Usune 11kV SF6 GIS مع وسائل حماية ميكانيكية متعددة لمنع التشغيل غير الصحيح. الكل يجب تشغيل المفاتيح باستخدام مقبض التشغيل المخصص، مما يضمن إجراءات التبديل الخاضعة للرقابة.
تم تجهيز مفتاح فصل الحمل أو قاطع الدائرة الفراغية ومفتاح التأريض المقابل بأجزاء داخلية المتشابكة الميكانيكية. يمكن أيضًا تطبيق قفل متشابك إضافي عند الحاجة، مما يوفر مستوى أعلى الأمن أثناء الصيانة والتشغيل.
لا يمكن فتح الباب السفلي إلا عندما يكون مفتاح التأريض مغلقًا ويكون مفتاح فصل الحمل مفتوحًا الموقف، ومنع الوصول إلى الأجزاء النشطة.
لا يمكن تشغيل مفتاح التأريض عندما يكون الباب السفلي مفتوحًا، مما يساعد على منع ظروف الصيانة غير الآمنة.
لا يمكن إغلاق مفتاح فصل الحمل عندما يكون مفتاح التأريض مغلقًا، ولا يمكن إغلاق مفتاح التأريض يتم تشغيله عند إغلاق مفتاح فصل الحمل.
لتشغيل مصدر الطاقة، يجب إغلاق باب حجرة الكابلات أولاً. يتم بعد ذلك التبديل ثلاثي المواضع تعمل من وضع التأريض إلى وضع العزل وأخيراً إلى وضع الإغلاق.
لعزل الطاقة، يتم تشغيل المفتاح ثلاثي المواضع من وضع الإغلاق إلى وضع العزل ثم إلى وضع التأريض، مما يسمح بالوصول الآمن إلى حجرة الكابل.
| لا. | أغراض | وحدة | وحدة تبديل كسر التحميل | وحدة الجمع | وحدة قواطع الدائرة |
| 1 | الجهد المقنن | كيلو فولت | 12/24 | 12/24 | 12/24 |
| 2 | التردد المقدر | هرتز | 50 | 50 | 50 |
| 3 | التصنيف الحالي | A | 630 | 125 (يعتمد على تيار المصهر) | 630 |
| 4 | مستوى العزل المقدر - 1 دقيقة - تردد يتحمل الجهد - المرحلة الداخلية، الأرض | كيلو فولت | 42/65 | 42/65 | 42/65 |
| مستوى العزل المقدر - 1 دقيقة - التردد يتحمل مسافة عزل الجهد | كيلو فولت | 48/79 | 48/79 | 48/79 | |
| مستوى العزل المقدر - 1 دقيقة - التردد يتحمل التحكم في الجهد والدائرة المساعدة | كيلو فولت | 2/2 | 2/2 | 2/2 | |
| مستوى العزل المقنن - دافع الإضاءة يتحمل الجهد - المرحلة الداخلية، الأرض | كيلو فولت | 75/125 | 75/125 | 75/125 | |
| مستوى العزل المقنن - دافع الإضاءة يتحمل مسافة عزل الجهد | كيلو فولت | 85/145 | 85/145 | 85/145 | |
| 5 | تصنيف ماس كهربائى يتحمل التيار | كا / ثانية | 25/4 | —— | 25/4 |
| 6 | الذروة المقدرة تحمل التيار | كا | 63 | —— | 63 |
| 7 | تصنيف ماس كهربائى صنع التيار | كا | 63 | محدودة بصمام الجهد العالي | 63 |
| 8 | تصنيف كسر الدائرة القصيرة الحالية | كا | —— | محدودة بصمام الجهد العالي | 25/25 |
| 9 | تيار الإرسال المقدر | A | —— | 1700/1400 | —— |
| 10 | تصنيف كسر الحمل النشط الحالي | A | 630 | —— | —— |
| 11 | تصنيف كسر حلقة مغلقة الحالية | A | 630 | —— | 630 |
| 12 | مفتاح فصل حمل الحياة الميكانيكي/CB | مرات | 10000 | 10000 | 20000 |
| الحياة الميكانيكية - العزلة / التبديل الأرضي | مرات | 5000 | 5000 | 5000 | |
| 13 | مقاومة الدائرة | μΩ | ≥150 | —— | ≥150 |
| 14 | ضغط الشحن المقدر (ضغط قياس 20 درجة مئوية) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | معدل التسرب النسبي السنوي للغاز | % | 0.05 | 0.05 | 0.05 |
| 16 | درجة حماية IP-خزانة | IP4X | IP4X | IP4X | |
| درجة حماية IP - خزان الغاز | IP67 | IP67 | IP67 |
تستخدم آلية التشغيل تقنية الشحن الزنبركي لضمان أداء تبديل مستقر.
بالنسبة لوحدة تركيبة مفتاح فتيل كسر الحمل أو وحدة قاطع الدائرة، يجب شحن الزنبرك قبل التبديل العملية. يتم تدوير مقبض التشغيل في اتجاه عقارب الساعة للشحن الكامل، يليه الضغط على الإغلاق الأخضر زر لإكمال عملية الإغلاق.
يتم تنفيذ عملية الفتح عن طريق تدوير مقبض التشغيل عكس اتجاه عقارب الساعة.
في تطبيقات حماية المحولات التي تستخدم قواطع الدائرة الفراغية، يمكن لقاطع الدائرة الكهربائية أن يتنقل عبر تتابع الحماية عند حدوث ظروف غير طبيعية.
بالنسبة لوحدات تركيبة مفتاح فصل الحمل، سوف ينطلق مفتاح فصل الحمل عندما يعمل مؤشر المصهر تحته ظروف التيار الزائد أو ماس كهربائى.
يمكن تكوين مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 11kV SF6 GIS وفقًا لتوزيع مختلف للجهد المتوسط المتطلبات، بما في ذلك:
● تطبيقات حماية المحولات
● أنظمة التغذية الصناعية
● شبكات التوزيع الرئيسية الدائرية
● أنظمة الطاقة للمباني التجارية
● محطات فرعية مدمجة
إن التصميم العازل SF6 المختوم وآلية التشغيل الموثوقة تجعل المعدات مناسبة للتطبيقات التي تتطلب ذلك التشغيل المستمر ومعايير السلامة العالية.
تم تصميم مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 11kv Sf6 Gis لتوفير سهولة النقل والتركيب في الموقع.
تم تجهيز المعدات بحلقات رفع لنقل الرافعات ويمكن أيضًا نقلها باستخدام معدات الرافعة الشوكية. تم تصميم مجموعات الوحدات المختلفة بترتيبات وزن عملية لتبسيط التعامل أثناء المشروع التثبيت.
قبل التثبيت، يجب على العملاء التحقق من حالة المعدات بعد النقل، بما في ذلك:
● توافر مقبض التشغيل
● حالة مؤشر الضغط
● تشغيل الوظيفة الميكانيكية
● أي تلف واضح في النقل
يجب أن يظل مؤشر الضغط ضمن المنطقة الخضراء العادية قبل بدء التشغيل.
من أجل التشغيل الآمن والمستقر، يجب أن تستوفي قاعدة التثبيت المتطلبات التالية:
● يجب أن لا تقل قدرة التحمل الأرضي عن 500 كجم/م2
● يجب أن يظل سطح التثبيت مستويًا وسلسًا
● يجب أن يتم تجهيز قنوات الكابلات حسب متطلبات المشروع
● يجب أن تكون قنوات الكابلات محكمة الغلق بشكل صحيح لمنع اختراق الرطوبة

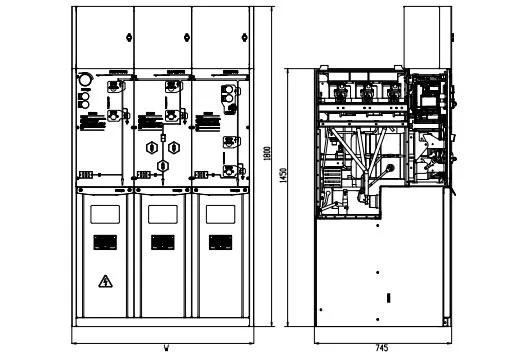

● يجب إعداد أبعاد القناة الفولاذية الأساسية طبقاً لرسومات الشركة المصنعة
يساعد إعداد الأساس المناسب على ضمان التثبيت الدقيق، وتوصيل الكابلات الموثوق به، والمعدات طويلة المدى الأداء.
| مقارنة | Usune 11kV SF6 نظم المعلومات الجغرافية | نظام الذكاء الاصطناعي التقليدي |
| طريقة العزل | هيكل مغلق معزول بالغاز SF6 | عزل الهواء |
| حماية البيئة | أقل تأثراً بالغبار والرطوبة والتلوث | أكثر اعتمادا على بيئة التثبيت |
| أمان | تشابك ميكانيكي وخمس وسائل حماية للسلامة | تعتمد الحماية على إجراءات التشغيل |
| مساحة التثبيت | تصميم مدمج | يتطلب إزالة أكبر |
| صيانة | انخفاض متطلبات الصيانة البيئية | يتطلب المزيد من الحماية البيئية |
| عملية | تسلسل التبديل الذي تسيطر عليه | زيادة الاعتماد على خبرة المشغل |
استخدم أحد العملاء نظام Usune 11kV SF6 GIS لنظام توزيع الطاقة الصناعية حيث التبديل الآمن والمحدود كانت مساحة التثبيت هي الاهتمامات الرئيسية. بعد التثبيت، سلط العميل الضوء على هيكل الخزانة المدمج و التشابك الميكانيكي، مما جعل عمليات التبديل اليومية أكثر تحكمًا وقلل من مخاطر الأخطاء العملية.
بالنسبة لتطبيق حماية المحولات، اختار العميل تكوين قاطع الدائرة الكهربائية المفرغ الحماية القائمة على التتابع. وجد العميل أن وظيفة الرحلة التلقائية وتسلسل التشغيل الواضح مفيدان له الاستجابة للظروف الحالية غير الطبيعية مع تبسيط العملية الروتينية.
أثناء تشغيل الموقع، قام العملاء بشكل خاص بتقدير نظام التعشيق الخمسة للسلامة. التسلسل المطلوب بين أدى باب الكابل ومفتاح التأريض ومفتاح فصل الحمل إلى جعل إجراءات الصيانة أكثر وضوحًا وساعدت في منع الأعمال غير الآمنة الوصول إلى مقصورة الكابل.
تشجيانغ أوسوني الكهربائية المحدودة. أنشأت نظامًا إداريًا شاملاً وفقًا لمعايير الجودة ISO 9001 نظام الإدارة، نظام الإدارة البيئية ISO 14001 وISO 45001 إدارة الصحة والسلامة المهنية النظام.
لتلبية متطلبات السوق الدولية، اجتازت منتجات المفاتيح الكهربائية ذات الجهد المتوسط من Usune معايير IEC وGB ذات الصلة حصلت اختبارات النوع القياسي والمنتجات القابلة للتطبيق على شهادة CE. يتم تنفيذ رقابة صارمة على الجودة خلال عمليات التصنيع والفحص والاختبار لضمان أداء موثوق به لتوزيع الطاقة على مستوى العالم التطبيقات.
يمنع التشابك الميكانيكي تسلسلات التبديل غير الصحيحة بين مفاتيح فصل الحمل وقواطع الدائرة و مفاتيح التأريض. فهو يساعد على حماية المشغلين والمعدات أثناء التشغيل والصيانة.
قبل التثبيت، يجب على العملاء التحقق من ظروف النقل، وحالة مؤشر الضغط، ومقبض التشغيل التوافر وأداء التشغيل الميكانيكي. وينبغي الإبلاغ عن أي ضرر أو أجزاء مفقودة على الفور.
إنها مناسبة لمحطات المحولات الفرعية والمنشآت الصناعية والمرافق التجارية ومشاريع البنية التحتية و تتطلب أنظمة التوزيع الأخرى ذات الجهد المتوسط 11 كيلو فولت تشغيلًا موثوقًا وآمنًا.
يجمع Usune بين تقنية عزل الغاز SF6 وتشابك السلامة الميكانيكية وآليات التشغيل الموثوقة رقابة صارمة على الجودة لتوفير حل آمن ومدمج لشبكات التوزيع الحديثة ذات الجهد المتوسط 11 كيلو فولت.
