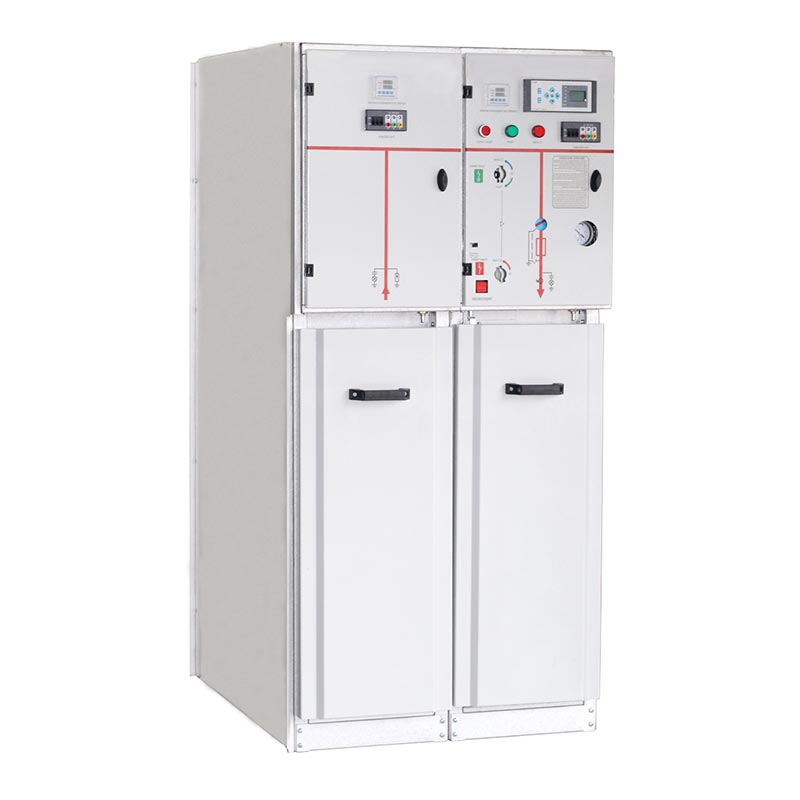

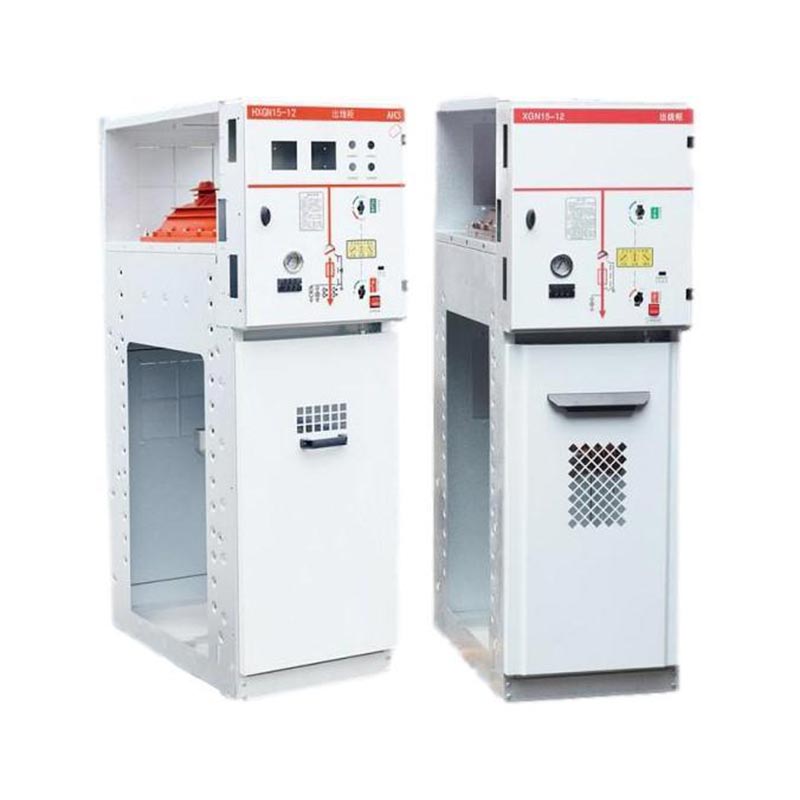

الوحدة الرئيسية للحلقة USUNE 630a Sf6 هي معدات توزيع طاقة متوسطة الجهد عالية الأداء بشكل مستقل تم تطويرها وتصنيعها بواسطة شركة Zhejiang Yousi Electric Co., Ltd. (شركة تصنيع محترفة تدمج البحث والتطوير، إنتاج وبيع المعدات الكهربائية). يتميز هذا المنتج بهيكل مغلق معدني ثابت من النوع الصندوقي، باستخدام غاز SF6 كوسط عازل وإطفاء القوس. مجهزة بصمامات التبديل المعزولة بالغاز SF6، يتم استخدامها بشكل أساسي في شبكات التوزيع الثانوية بجهد مقنن أقصى يبلغ 36 كيلو فولت وتيار مقنن يبلغ 630 أمبير، قابل للتكيف تمامًا لمتطلبات إمدادات الطاقة لأنظمة الطاقة AC 50/60 هرتز.
باعتبارها المورد الرئيسي في صناعة المعدات الكهربائية في الصين، تلتزم USUNE بفلسفة الإنتاج عالية الجودة. يتم تصنيع هذه الوحدة الرئيسية الحلقية 630A SF6 في مصنع الشركة القياسي، حيث يتم مراقبة الجودة الصارمة يتم تنفيذها طوال العملية بأكملها بدءًا من المكونات وحتى المنتج النهائي، مما يضمن موثوقية المنتج وكفاءته الاتساق.
تعتمد الوحدة الرئيسية الحلقية 630a SF6 هيكلًا مدمجًا وتصميمًا خفيف الوزن، مما يوفر مساحة التثبيت بشكل فعال وتقليل تكاليف النقل والتركيب. يوفر الغلاف المصنوع من راتنجات الإيبوكسي إغلاقًا محكمًا، مما يجعله مناسبًا للسيناريوهات ذات المساحة المحدودة مثل غرف الآلات الصغيرة والمحطات الفرعية الجاهزة، مما يعزز الموقع مرونة التطبيق.
يتم تعبئة الغلاف المغلق بغاز SF6، مما يوفر أداءً ممتازًا للعزل وقمع القوس الكهربائي. إنه كذلك مقاومة عالية للرطوبة والتلوث، مما يسمح بالتشغيل المستقر في البيئات القاسية عملية شبه خالية من الصيانة، مما يقلل بشكل كبير من تكاليف الصيانة اللاحقة.
تتميز الوحدة الرئيسية الحلقية 630a SF6 بتصميم اتصال كبل أمامي، مع تمركز جميع وظائف التحكم في اللوحة الأمامية، مما يبسط عملية التشغيل ويسهل التشغيل وتصحيح الأخطاء. خفيفة الوزن و التصميم المدمج يجعل التثبيت أكثر كفاءة، مما يسمح بالنشر السريع بعد التثبيت.
يمكن تجهيز العديد من الملحقات مثل المرحلات والمحولات ومانعات الصواعق لتلبية الاحتياجات المختلفة المتطلبات الوظيفية لسيناريوهات توزيع الطاقة المختلفة، مما يعزز قدرة المنتج على التكيف والتطبيق العملي.
تُستخدم الوحدة الرئيسية للحلقة USUNE 630a SF6 على نطاق واسع في شبكات حلقات الكابلات الصناعية والمدنية ومحطات إمداد الطاقة. إنها مناسبة بشكل خاص للمحطات الفرعية الثانوية الصغيرة، ومحطات التبديل، وتوزيع الطاقة السكنية في المناطق الحضرية، المؤسسات الصناعية والتعدين ومراكز التسوق والمطارات ومترو الأنفاق وتوليد طاقة الرياح والمستشفيات والملاعب، السكك الحديدية، وغيرها من المواقع، مما يوفر إمدادات طاقة موثوقة لمختلف السيناريوهات.
لضمان التشغيل المستقر والآمن، فإن هذه الوحدة الرئيسية الحلقية لديها متطلبات بيئية صارمة، على النحو التالي:
- الارتفاع: ≥1000 ملم
- درجة الحرارة المحيطة: -35 درجة مئوية ~ 45 درجة مئوية
- الرطوبة النسبية: المعدل اليومي لا يتجاوز 95%. المعدل الشهري لا يتجاوز 90%
- المقاومة الزلزالية: شدة الزلازل لا تزيد عن 8 درجات
- المتطلبات البيئية: مواقع خالية من الاهتزازات الشديدة والصدمات والحرائق والتآكل الكيميائي ومخاطر الانفجارات.
| S/N | اسم | وحدة | قيمة | |||
| 1 | الجهد المقنن | كيلو فولت | 12 | 24 | 36 | |
| 2 | الحالي | A | 630 | 630 | 630 | |
| 3 | تصنيف كسر حلقة مغلقة الحالية | A | 630 | 630 | 630 | |
| 4 | تصنيف على تحميل كسر الحالي | A | 630 | 630 | 630 | |
| 5 | تصنيف وقت قصير تحمل التيار | كا | 16 | 16 | 16 | |
| 6 | الذروة المقدرة تحمل التيار | كا | 40 | 40 | 40 | |
| 7 | تصنيف ماس كهربائى صنع الحالي | كا | 40 | 40 | 40 | |
| 8 | تردد الطاقة المقنن يتحمل الجهد | مرحلة إلى مرحلة ومن مرحلة إلى الأرض | كيلو فولت | 28 | 50 | 70 |
| 9 | عبر مسافة العزل | كيلو فولت | 32 | 60 | 80 | |
| 10 | تصنيف البرق تحمل الجهد | مرحلة إلى مرحلة ومن مرحلة إلى الأرض | كيلو فولت | 75 | 125 | 170 |
| 11 | عبر مسافة العزل | كيلو فولت | 85 | 145 | 195 | |
| 12 | تيار النقل المقدر | A | 630 | 630 | 630 | |
| 13 | التحمل الميكانيكي | مكتب خدمات المشاريع | م1 1000 | م1 1000 | م1 1000 | |
| 14 | التحمل الكهربائي | مكتب خدمات المشاريع | ه1 | ه1 | ه1 | |
| 15 | ضغط غاز SF6 (20 درجة مئوية) | حاجِز | 0.5 | 0.5 | 0.5 | |
| 16 | معدل التسرب السنوي | ≥% | 0.5 | 0.5 | 0.5 | |
| 17 | درجة الحماية | IP3X | IP3X | IP3X | ||

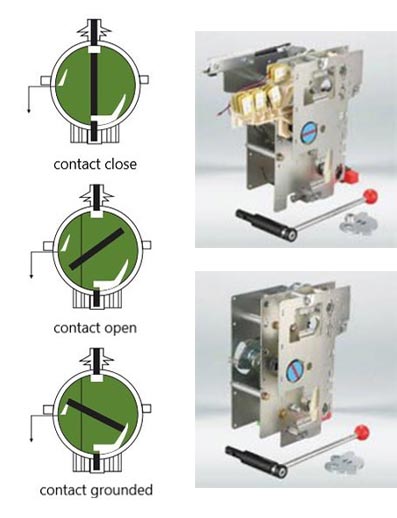

يتم تشغيل وظيفة التبديل بشكل مستقل باستخدام رافعة أو محرك.
تفتح وظيفة المفتاح الأرضي بشكل مستقل وتغلق باستخدام رافعة التشغيل، وتكون طاقة التشغيل
يتم توفيره بواسطة زنبرك ضغط، والذي يتم تحريره لإغلاق أو فصل جهة الاتصال.
يتم تشغيل وظيفة التبديل بشكل مستقل بواسطة رافعة أو محرك، ويتم توفير طاقة التشغيل بواسطة أ
ربيع الضغط، الذي يتم تحريره لإغلاق جهة الاتصال. عملية فتح وإغلاق مستقلة مع زر
(0) أو وحدة التعثر أو جهاز التعثر التحويلي.
تعمل وظيفة المفتاح الأرضي بشكل مستقل باستخدام ذراع التشغيل ويتم توفير طاقة التشغيل بواسطة أ
ربيع الضغط، الذي يتم تحريره لإغلاق أو فصل جهة الاتصال.
عملية كهربائية واحدة: تيار متردد 220 فولت 110 فولت؛ تيار مستمر 220 فولت 110 فولت
التبديل المساعد
ملف رحلة تحويلة واحدة (آلية النوع أ): تيار متردد 220 فولت 110 فولت؛ تيار مستمر 220 فولت 110 فولت
الصمامات الصمامات مفتاح المؤشر المساعد
مؤشر خطأ الأرض

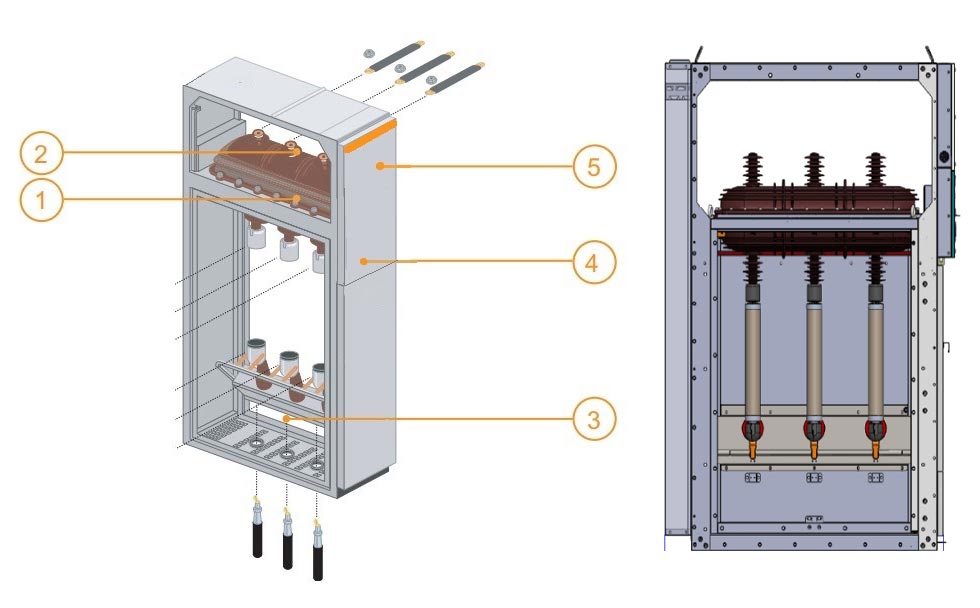

1 مفتاح مجموعة المفاتيح الكهربائية ومفتاح التأريض في حاوية مليئة بـ SF6.
يوجد 2 قضبان توصيل جميعها في نفس المستوى الأفقي، مما يتيح إمكانية تمديد لوحة المفاتيح لاحقًا والاتصال بالمعدات الموجودة.
3 يمكن الوصول إلى الاتصال من خلال الجزء الأمامي، أو الاتصال بالمفتاح السفلي وأطراف مفتاح التأريض أو حامل المصهر السفلي. تم تجهيز هذه الحجرة أيضًا بمفتاح تأريض أسفل الصمامات ذات الجهد المتوسط لوحدات الحماية.
4 آلية التشغيل تحتوي على العناصر المستخدمة لتشغيل المفتاح ومفتاح التأريض وتشغيل المؤشرات المقابلة (الفاصل الإيجابي).
5 تركيب الجهد المنخفض للكتلة الطرفية (إذا كان خيار المحرك مثبتًا)، وصمامات الجهد المنخفض وأجهزة الترحيل المدمجة. إذا كانت هناك حاجة إلى مساحة أكبر، يمكن زيادة ارتفاع اللوحة.

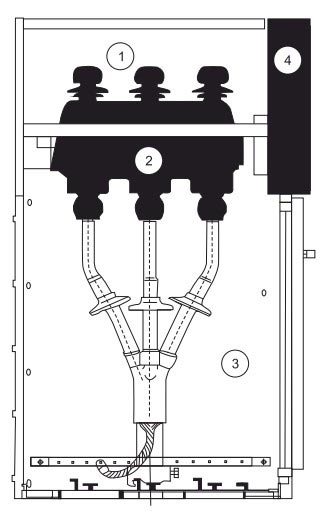

① غرفة بسبار
② المفتاح الرئيسي
③ غرفة الكابل
④ آلية التشغيل وآلية التشابك وغرفة التحكم في الضغط المنخفض
يمكن تقسيم خزانة المفاتيح الكهربائية بأكملها إلى وحدتين علوية وسفلية، وتشمل الوحدة العلوية للخزانة غرفة الحافلات ومفتاح التحميل وغرفة آلية التشغيل وغرفة الجهد المنخفض، ويتم فصل الوحدة السفلية عن الكابل غرفة. يمكن استبدال الوحدة العلوية بأكملها.
تم ترتيب غرفة بسبار في الجزء العلوي من الخزانة. في غرفة بسبار، يتم توصيل قضبان التوصيل الرئيسية معًا وتشغيلها عبر الصف بأكمله من المفاتيح الكهربائية.
تم تجهيز غرفة التبديل بمفتاح تحميل سداسي فلوريد الكبريت من نوع SFG. يتم تصنيع غلاف مفتاح التحميل من راتنجات الايبوكسي المصبوبة والمملوءة بغاز سداسي فلوريد الكبريت (SF6) كوسيلة عازلة، ويتم توفير الغلاف مع ثقب المراقبة. يمكن تجهيز غرفة التبديل
مع مقياس كثافة الغاز SF6 أو كثافة الغاز مع اتصال إنذار وفقًا لمتطلبات العملاء.
تحتوي خزانة تبديل التحميل على غرفة كابلات واسعة، والتي تستخدم بشكل أساسي لتوصيل الكابلات، بحيث تكون أحادية النواة أو يمكن توصيل الكابلات ثلاثية النواة باستخدام أبسط رأس كابل غير محمي، ويمكن أيضًا توفير مساحة كافية يستوعب مانع الصواعق والمحول الحالي والمفتاح الأرضي السفلي والمكونات الأخرى. وفقا ل التصميم القياسي، باب الخزانة به نافذة مراقبة وجهاز قفل أمان. اللوحة السفلية لغرفة الكابل مع غطاء مانع للتسرب ومشبك كابل بحجم مناسب مع دعامة دعم. يمكن أن تكون اللوحة السفلية لغرفة الكابل وإطار الباب تمت إزالته لتسهيل تركيب الكابل.
تعمل غرفة الآلية المتشابكة أيضًا بمثابة لوحة تحكم. تم تجهيز الغرفة ذات الجهد المنخفض بنابض آلية مزودة بمؤشر موضعي وجهاز تشابك ميكانيكي، ويمكن أيضًا تجهيزها بأجهزة مساعدة جهات الاتصال وملفات الرحلات وآليات الرحلات الطارئة وشاشات العرض الحية السعوية وأقفال المفاتيح وأجهزة التشغيل الكهربائية. وفي الوقت نفسه، يمكن أيضًا تجهيز مساحة غرفة الضغط المنخفض بحلقات التحكم والعدادات والحماية المرحلات، والخزانة التي يبلغ عرضها 750 مم تحتوي على غرفتين متطابقتين للضغط المنخفض لمزيد من الملحقات.
| لا. | نوع المفاتيح الكهربائية | التكوين الاختياري | أبعاد العلبة (العرض × العمق × الارتفاع) مم | ||||||||||
| الكسارة | محول الصك الحالي | محول | تبديل التحميل | فاصل | مفتاح التأريض | الصمامات | بسبار الرئيسي | حماية التتابع | 12 | 24 | 36 | ||
| 1 | لوحة LBS الواردة/الصادرة | ◎ | ◎ | ◎ | 375 × 1000 × 1635.500 × 1000 × 1885 إلخ. | 375×1000×1635,500×1000×1885,600×1200×2000 إلخ. | 750×1400×2250,900×1600×2300 إلخ. | ||||||
| 2 | لوحة حماية المحولات | ◎ | ◎ | ◎ | ◎ | 375 × 1000 × 1635.500 × 1000 × 1885 إلخ. | 375×1000×1635,500×1000×1885,600×1200×2000 إلخ. | 750×1400×2250,900×1600×2300 إلخ. | |||||
| 3 | لوحة القياس | ◎ | ◎ | ◎ | 500 × 1000 × 1635 إلخ. | 750 × 1000 × 1635 إلخ. | 750 × 1400 × 2250 إلخ. | ||||||
| 4 | لوحة CB الصادرة | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 500 × 1000 × 1635،750 × 1000 × 1635 إلخ. | 750×1000×1885،800×1200×2200 إلخ. | 1000 × 1400 × 2250 إلخ. | |||
| 5 | CB الصادرة مع لوحة القياس | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 750 × 1000 × 1635 إلخ. | 750 × 1000 × 1885 إلخ. | 1000 × 1400 × 2250 إلخ. | ||
رطل الواردة
حماية ترافو
القياس
Cbog ث/.متر
سي بي المنتهية ولايته
1. تشغيل المقبض: قف أمام مجموعة المفاتيح الكهربائية، وارفع الجزء العلوي من المقبض وادفع للأمام، بينما تمسك اليد الأخرى بنهاية المقبض للتدوير.
2. تأكد من إغلاق باب الخزانة بشكل صحيح قبل إمداد الطاقة أو فصله عن الأرض.
3. يجب فحص مقياس ضغط المفتاح قبل تشغيله وإيقاف تشغيله.
1. تأكد من إغلاق باب الخزانة. أدخل المقبض في فتحة التشغيل العلوية وقم بتدويره عكس اتجاه عقارب الساعة 180 درجة حتى تسمع صوت فصل الفرامل. المؤشر المركزي للوحة في موضعه؛ الباب السفلي مغلق ومفتاح التأريض متوقف عن التشغيل.
2. أدخل مقبض التشغيل في فتحة التشغيل السفلية وقم بتدويره في اتجاه عقارب الساعة 180 درجة حتى تسمع صوت الإغلاق؛ المؤشر المركزي للوحة في الموضع D؛ سيتم تشغيل المفتاح، ومن ثم تكتمل عملية إمداد الطاقة.
1. قم بإيقاف التشغيل: أدخل مقبض التشغيل في فتحة التشغيل السفلية وقم بتدويره عكس اتجاه عقارب الساعة 180 درجة حتى تسمع
صوت الفرامل المنفصل (زر الاستخدام المباشر إذا كان هناك زر)؛ وسط اللوحة في موضعه، ثم المفتاح
سوف يكون خارج.
2. تحقق مما إذا كانت الشاشة الحية خارجة للتأكد من أن غرفة الكابلات محايدة كهربائيًا؛ أدخل مقبض التشغيل
في فتحة التشغيل العلوية وقم بتدويرها في اتجاه عقارب الساعة 180 درجة حتى تسمع صوت الإغلاق؛ المؤشر المركزي لل
اللوحة في موضعها ويتم إلغاء قفل الباب السفلي؛ ويتم إغلاق مفتاح التأريض ثم يتم تشغيل انقطاع التيار الكهربائي
اكتمل.
عندما يتم تثبيت خزانة المفاتيح على اللوحة السفلية، يمكن تجريفها بواسطة الرافعة الشوكية. عندما لا يتم إصلاحه في الأسفل لوحة، يجب رفع خزانة المفاتيح أو حملها ككل، ولكن يجب نقلها عموديًا في أي وقت ويجب عدم قلبه لتجنب تلف المكونات الموجودة في الخزانة. المفاتيح الكهربائية (حتى مع التغليف الخارجي) لا ينبغي أن يتم تخزينها في الخارج لفترة طويلة.
◇ الخزانة الحلقية لا تحتاج إلى صيانة لمدة ثلاث سنوات في الظروف العادية.
◇ آليات التشغيل ذات الزنبرك المفرد والزنبرك المزدوج لمفتاح التحميل لا تحتاج إلى صيانة ولا تحتاج إلى صيانة تتطلب أي تزييت.
◇ يجب فحص جهاز حماية التتابع وفقًا لمتطلبات الشركة المصنعة قبل وضعه العملية.
◇ تكون دورة صيانة خزانة الشبكة الحلقية بشكل عام مرة واحدة في السنة، مع إجراءات صيانة محددة
يتم تنفيذها على النحو التالي:
(1) إحكام ربط جميع التوصيلات الكهربائية (الباص الرئيسي، المفاتيح، الكابلات، أجهزة القياس) وفقاً لما ورد في اللائحة
متطلبات تعليمات التثبيت.
(2) قم بتفريغ جميع المكونات (المفتاح الرئيسي، المفتاح المساعد، آلية الفصل، المحرك، إلخ) وسلوك المظهر
التفتيش.
(3) قم بإجراء عملية إغلاق/فتح واحدة على جميع المفاتيح، بما في ذلك المفتاح الأرضي.
(4) قم بتشغيل مصدر طاقة التحكم المساعد (لا تعطي إشارة التحكم عن بعد) لتسلسل كهربائي
العملية.
سيتم تسليم المستندات والمرفقات التالية مع الخزانة عندما تغادر خزانة المفاتيح المصنع:
◇ شهادة المنتج المؤهل
◇ تعليمات استخدام المنتج
◇ بيانات التصميم الهندسي للمنتج
◇ ملحقات خزانة التبديل:
◇ تم تجهيز كل مجموعة تركيب بمقبض تشغيل مفتاح التحميل.
يجب على المستخدمين تقديم المعلومات التالية عند طلب المنتجات:
◇ مخطط توصيلات الدائرة الرئيسية والمتطلبات الفنية الخاصة
◇ خطة تركيب المفاتيح الكهربائية.
◇ مواصفات نموذج مكونات خزانة التبديل والحلقة المساعدة، والرسم التخطيطي لحلقة التحكم (إذا
ضروري)
◇ طلبات خاصة أخرى للحصول على معلومات كتابية.
المصنع، يمكننا أن نضمن أن سعرنا معقول وتنافسي.
عادة ما نقتبس في غضون 24 ساعة بعد تلقي استفسارك.
نعم، بالطبع، نحن نقبل تصنيع المعدات الأصلية.
المهلة الزمنية تعتمد على الكميات المطلوبة، عادة في غضون 15-20 يوما بعد استلام الدفع.
سيتم فحص جميع المنتجات بدءًا من الملحقات، وسيتم إجراء اختبارات روتينية قبل المغادرة مصنعنا.
التقط صورًا أو فيديو لمشاكل الجودة وأرسلها إلينا للتحقق والتأكيد، وسنقوم بإجراء ذلك حل مرضي لك خلال 1-3 أيام.
12 شهرا من تاريخ الشحن.
● نحن متخصصون في هذا المجال لأكثر من 14 عامًا، ولدينا فريق بحث وتطوير ذو خبرة جيدة يتولى التصميم
وأعمال التطوير لكل مشروع بناءً على متطلبات العميل الخاصة.
● لدينا إجراءات صارمة للغاية لمراقبة الجودة من المكونات إلى المنتجات النهائية.
● فترة إنتاج ثابتة خلال 15-20 يومًا.
● لدينا مجموعة كاملة من تقارير الاختبار للمنتجات.
● الحل خطوة واحدة المقدمة.
