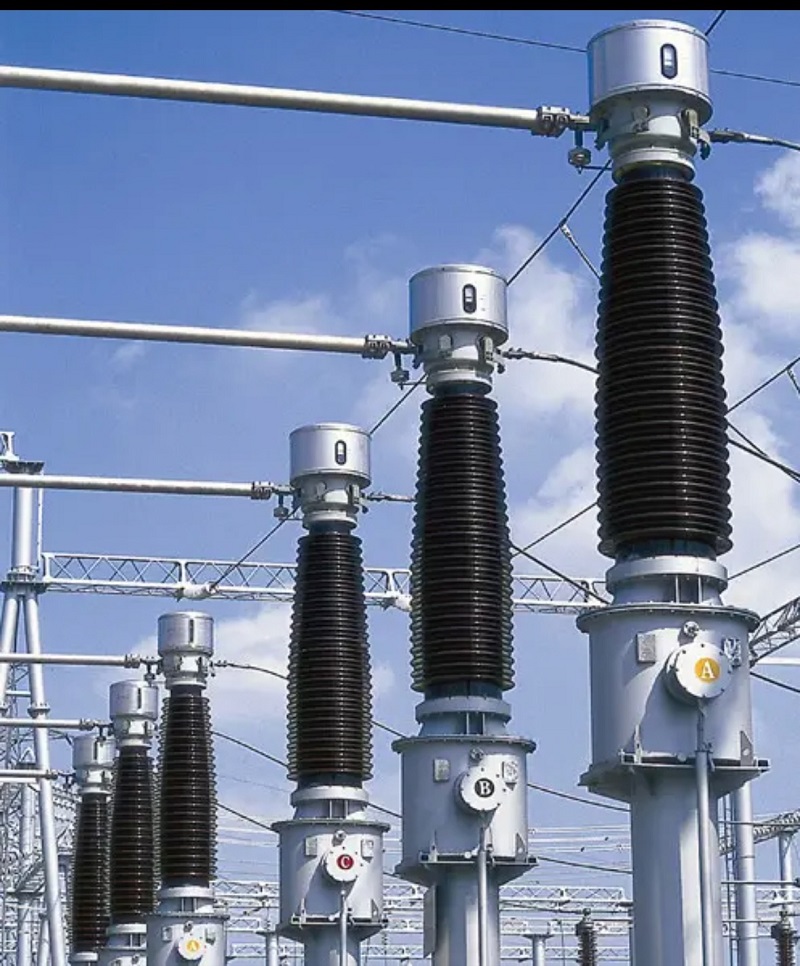

محول تيار LB6-110kVهو محول تيار عالي الجهد مصمم لقياس التيار وقياس الطاقة وحماية التتابع في أنظمة الطاقة 110 كيلو فولت تيار متردد. مناسب للشبكات الكهربائية 50 هرتز و60 هرتز، يوفر هذا المحول أداءً مستقرًا ودقة قياس عالية للمحطات الفرعية وأنظمة نقل الطاقة ومنشآت الطاقة الصناعية.
بفضل تقنية العزل المغمورة بالزيت المتقدمة والهيكل المغلق بالكامل، يوفر محول التيار LB6-110kV عزلًا كهربائيًا ممتازًا وتشغيلًا موثوقًا وعمر خدمة طويل في ظل ظروف عمل عالية الجهد.
يعتمد محول التيار من سلسلة LB6-110kV تصميمًا احترافيًا لتطبيقات الطاقة ذات الجهد العالي. يمثل نموذج المنتج ميزاته التقنية الرئيسية:
تم تجهيز المحول بملفات ثانوية متعددة، بما في ذلك ملف قياس واحد بدرجة دقة 0.5 وثلاث ملفات حماية. يتيح تكوين الملفات الثانوية المتعددة وظائف قياس التيار والحماية الموثوقة لمتطلبات نظام الطاقة المختلفة.
محول تيار LB6-110kVيدعم تكوينات النسبة الحالية المتعددة عن طريق تغيير طريقة الاتصال لقطعة التوصيل الخارجية بخزان الزيت. عند التوصيل على التوالي، تكون نسبة التيار هي a/c، بينما يوفر التوصيل المتوازي نسبة تيار تبلغ 2*a/c.
يسمح هذا التصميم المرن لنفس طراز المحول بالتكيف مع متطلبات التشغيل المختلفة، مما يقلل من تكاليف استبدال المعدات ويحسن تنوع التطبيقات في أنظمة الطاقة ذات الجهد العالي.
تم تصميم محول التيار LB6-110kV للعمل بشكل موثوق في ظل الظروف البيئية المختلفة:
بالنسبة للتطبيقات ذات درجات الحرارة المنخفضة أو المتطلبات البيئية الخاصة، يمكن مناقشة الحلول المخصصة مع الشركة المصنعة وفقًا لظروف المشروع.
يعتمد محول التيار LB6-110kV هيكلًا مغمورًا بالزيت يتكون من خزان الوقود وجسم المحول والجلبة الخزفية وحافظة الزيت والموسع. يتم غمر جسم المحول في الزيت العازل ويحتوي على ملفات أولية وثانوية مصممة لأداء كهربائي مستقر.
اللف الأساسي يعتمد هيكل على شكل حرف U. يستخدم نظام العزل الرئيسي تكنولوجيا العزل بالورق الزيتي، مع شاشات سعوية متعددة مرتبة بين طبقات العزل. تتصل الشاشة الداخلية بإمكانيات عالية بينما يتم تأريض الشاشة الخارجية، مما يحسن أداء العزل والسلامة التشغيلية.
ينقسم موصل اللف الأساسي إلى قسمين بأربعة أطراف متصلة بحافظة الزيت. يمكن تعديل النسبة الحالية من خلال تغييرات الأسلاك الخارجية، مما يوفر خيارات تكوين مرنة.
يتم تثبيت اللف الثانوي على دعامة أسفل اللف الأساسي. جميع الأطراف الثانوية وأطراف الشاشة الخارجية متصلة بصندوق التوصيل الموجود على خزان المحولات، مما يضمن التركيب والصيانة المريحة.
يتميز محول التيار LB6-110kV بتصميم اتصال عملي مع مشابك أسلاك خارجية مثبتة في الجزء السفلي من صندوق التوصيل. يتم توفير مسامير التأريض على كل من صندوق التوصيل وخزان الوقود، مما يسمح بتأريض آمن للملف الثانوي وهيكل المحول الكامل.
يعتمد المحول تقليل خصائص القطبية. عندما يتدفق التيار الأولي من P1 إلى P2، يتدفق التيار الثانوي عبر الدائرة الخارجية من S1 إلى S2 أو S3، مما يضمن نقل تيار دقيق لأنظمة القياس والحماية.
نظرًا لأدائه عالي الجهد ووظائف الحماية الموثوقة، يستخدم محول التيار LB6-110kV على نطاق واسع في:
يجمع محول التيار LB6-110kV بين القياس الدقيق والعزل الموثوق به والتصميم المرن لنسبة التيار والتشغيل منخفض الصيانة. ويضمن هيكلها المغمور بالزيت المحكم الغلق أداءً مستقرًا في البيئات ذات الجهد العالي، مما يجعلها حلاً يمكن الاعتماد عليه لأنظمة الطاقة الحديثة التي تتطلب تشغيلًا آمنًا ومستمرًا.
