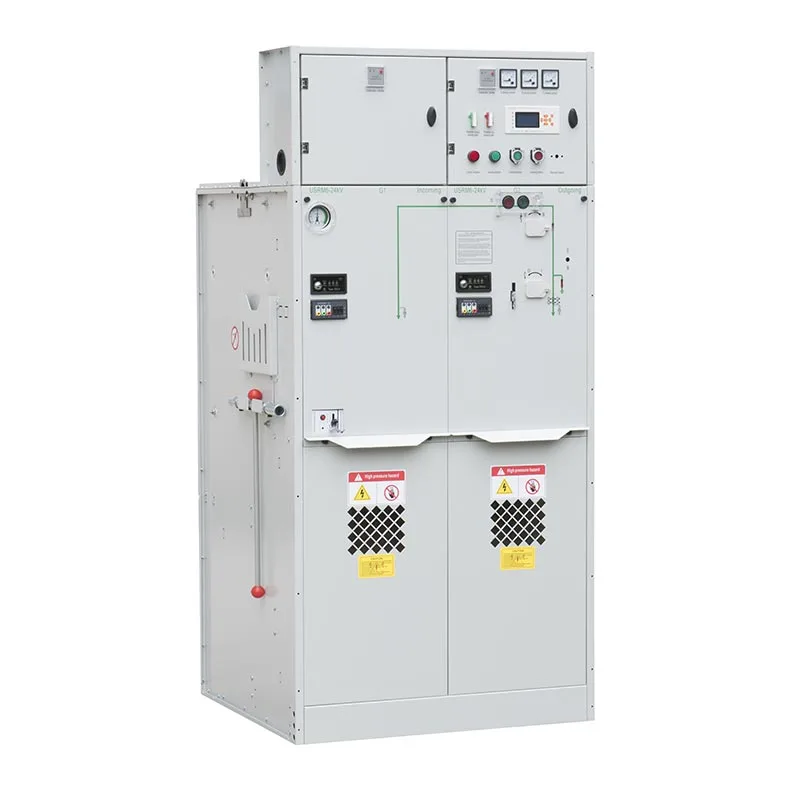

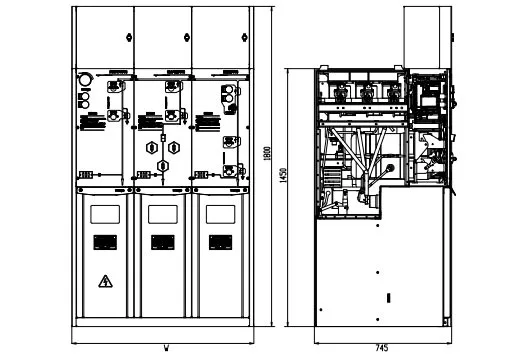

مع دائرة أولية معزولة ومغلقة بالكامل، وخزان غاز من الفولاذ المقاوم للصدأ IP67، ونظام قضيب توصيل قابل للتوسيع آلية تشغيل موثوقة، مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 630A مناسبة للمنشآت الصناعية والمحولات المحطات الفرعية والشبكات الرئيسية الحلقية والمرافق التجارية ومشاريع البنية التحتية حيث التركيب المدمج والسلامة والموثوقية على المدى الطويل مهمة.

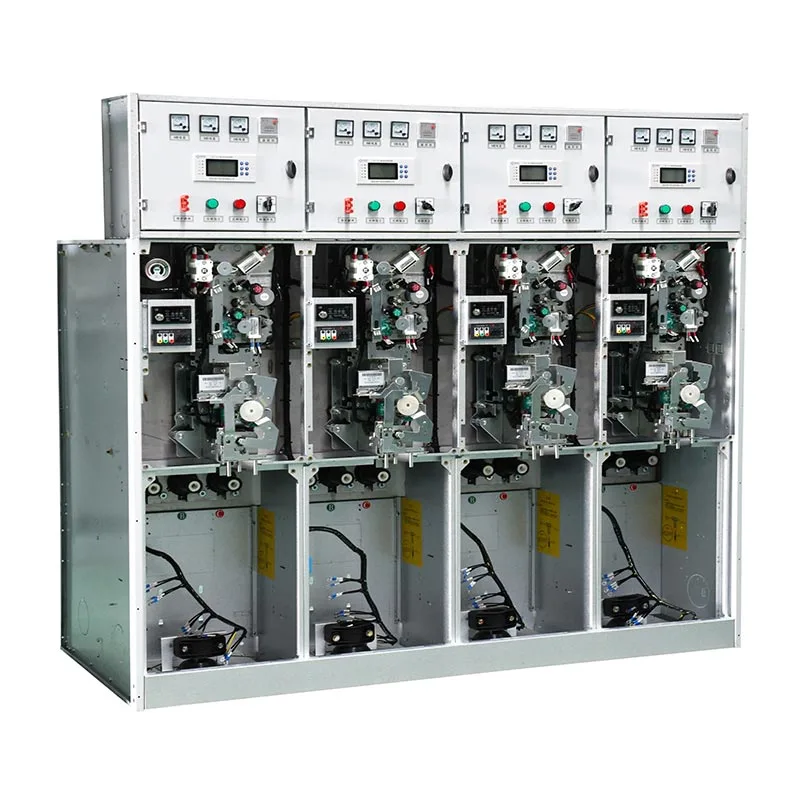

تتطلب مشاريع توزيع الطاقة المختلفة وظائف تحويل وحماية وقياس مختلفة. USRM6 تسمح السلسلة بدمج وحدات C وF وV وM وPT وفقًا لتصميم الشبكة الفعلي. ما يصل إلى ستة القياسية يمكن دمج الوحدات الوظيفية في خزان غاز عازل SF6 واحد، بينما يمكن توصيل الوحدات القابلة للتوسيع من خلاله موصلات بسبار معزولة ومغلقة بالكامل.
تم تصميم تكوين 630A لأنظمة التوزيع ذات الجهد المتوسط التي تتطلب حمل تيار أعلى القدرة. يمكن تهيئته للمغذيات الواردة والصادرة، واتصالات المحولات، والشبكات الحلقية وغيرها ترتيبات التوزيع وفقا للنظام الكهربائي للعميل.
يتم وضع قضيب التوصيل الرئيسي ومكونات التبديل الأساسية داخل خزان غاز ملحوم من الفولاذ المقاوم للصدأ مع IP67 الحماية. يساعد هذا الهيكل على عزل المكونات الكهربائية الداخلية من الغبار ودخول الماء والتكثيف التأثيرات البيئية الخارجية الأخرى، مما يجعل المفاتيح الكهربائية مناسبة لبيئات التركيب الصعبة.
الدائرة الأولية محاطة داخل خزان الغاز ومتصلة بالدوائر الخارجية من خلال البطانات المعزولة وموصلات معزولة بالكامل وقابلة للفصل، مما يقلل من التعرض المباشر للمكونات النشطة. النظام أيضا يشتمل على جهاز تخفيف الضغط وقناة تفريغ الضغط ونظام التشابك الميكانيكي للمساعدة في تقليل الضغط المخاطر التشغيلية ومنع عمليات التبديل غير الصحيحة.
تقوم Usune بشكل مستقل بتطوير وتصميم آلية تشغيل الزنبرك لسلسلة USRM6. الآلية هي يتم التحكم فيها من خلال عمليات التصميم والتصنيع والتشغيل لتحسين الاتساق الميكانيكي، استقرار التشغيل والموثوقية على المدى الطويل.
تم تصميم الوحدة C لتبديل الحمل والتحكم في التوزيع. إنها مناسبة لوحدة التغذية الواردة والصادرة التطبيقات وأنظمة الشبكات الحلقية حيث يلزم تبديل الحمل بشكل موثوق.
تجمع الوحدة F بين مفتاح كسر الحمل والصمامات لتوفير وظائف التبديل والحماية. إنه بشكل خاص مناسبة لتطبيقات تغذية المحولات التي تتطلب معدات حماية مدمجة.
تستخدم الوحدة V قاطع دائرة للتطبيقات التي تتطلب وظائف تبديل وحماية شاملة. إنه كذلك مناسبة لوحدات التغذية ونقاط التوزيع حيث يكون انقطاع الدائرة وتنسيق الحماية أمرًا مهمًا.
توفر الوحدة M تكوينًا مخصصًا للقياسات الكهربائية ومتطلبات القياس. يمكن أن يكون متكامل مع الوحدات الوظيفية الأخرى لإنشاء نظام توزيع كامل للجهد المتوسط.
تم تصميم وحدة PT لقياس جهد قضيب التوصيل ومتطلبات المراقبة ذات الصلة. يمكن دمجه مع وحدات أخرى وفقا لتصميم النظام الكهربائي.
| لا. | أغراض | وحدة | وحدة تبديل كسر التحميل | وحدة الجمع | وحدة قواطع الدائرة |
| 1 | الجهد المقنن | كيلو فولت | 12/24 | 12/24 | 12/24 |
| 2 | التردد المقدر | هرتز | 50 | 50 | 50 |
| 3 | التصنيف الحالي | A | 630 | 125 (يعتمد على تيار المصهر) | 630 |
| 4 | مستوى العزل المقدر - 1 دقيقة - تردد يتحمل الجهد - المرحلة الداخلية، الأرض | كيلو فولت | 42/65 | 42/65 | 42/65 |
| مستوى العزل المقدر - 1 دقيقة - التردد يتحمل مسافة عزل الجهد | كيلو فولت | 48/79 | 48/79 | 48/79 | |
| مستوى العزل المقدر - 1 دقيقة - التردد يتحمل التحكم في الجهد والدائرة المساعدة | كيلو فولت | 2/2 | 2/2 | 2/2 | |
| مستوى العزل المقنن - دافع الإضاءة يتحمل الجهد - المرحلة الداخلية، الأرض | كيلو فولت | 75/125 | 75/125 | 75/125 | |
| مستوى العزل المقنن - دافع الإضاءة يتحمل مسافة عزل الجهد | كيلو فولت | 85/145 | 85/145 | 85/145 | |
| 5 | تصنيف ماس كهربائى يتحمل التيار | كا / ثانية | 25/4 | —— | 25/4 |
| 6 | الذروة المقدرة تحمل التيار | كا | 63 | —— | 63 |
| 7 | تصنيف ماس كهربائى صنع التيار | كا | 63 | محدودة بصمام الجهد العالي | 63 |
| 8 | تصنيف كسر الدائرة القصيرة الحالية | كا | —— | محدودة بصمام الجهد العالي | 25/25 |
| 9 | تيار الإرسال المقدر | A | —— | 1700/1400 | —— |
| 10 | تصنيف كسر الحمل النشط الحالي | A | 630 | —— | —— |
| 11 | تصنيف كسر حلقة مغلقة الحالية | A | 630 | —— | 630 |
| 12 | مفتاح فصل حمل الحياة الميكانيكي/CB | مرات | 10000 | 10000 | 20000 |
| الحياة الميكانيكية - العزلة / التبديل الأرضي | مرات | 5000 | 5000 | 5000 | |
| 13 | مقاومة الدائرة | μΩ | ≥150 | —— | ≥150 |
| 14 | ضغط الشحن المقدر (ضغط قياس 20 درجة مئوية) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | معدل التسرب النسبي السنوي للغاز | % | 0.05 | 0.05 | 0.05 |
| 16 | درجة حماية IP-خزانة | IP4X | IP4X | IP4X | |
| درجة حماية IP - خزان الغاز | IP67 | IP67 | IP67 |
الميزة الرئيسية لسلسلة USRM6 هي قدرتها على التكيف مع هياكل شبكات التوزيع المختلفة. العملاء يمكن استخدام وحدات C لتبديل الحمل، ووحدات F لحماية المحولات، ووحدات V حيث تكون حماية قاطع الدائرة المطلوبة، ووحدات M أو PT عند الحاجة إلى القياس وقياس الجهد.
بالنسبة لتطبيقات الشبكة الرئيسية الحلقية، يمكن دمج وحدات مختلفة لتكوين خزانة رئيسية حلقية. عندما التوسع في المستقبل مطلوب، تسمح موصلات قضيب التوصيل المعزولة والمغلقة بالكامل بتوصيل وحدات إضافية دون تغيير منصة المفاتيح الكهربائية الأساسية.
يوفر خزان الغاز المصنوع من الفولاذ المقاوم للصدأ حماية IP67، مما يساعد على منع دخول الغبار والماء إلى المرحلة الأساسية مقصورة المعدات. يوفر الهيكل المغلق أيضًا حماية قصيرة الأمد ضد الفيضانات والتكثيف.
يعد هذا التصميم ذا قيمة للمنشآت الصناعية والمحطات الفرعية تحت الأرض وغيرها من المواقع حيث الرطوبة أو الغبار أو يمكن أن يؤثر التلوث البيئي على المعدات الكهربائية التقليدية.
| الاعتبار الرئيسي | Usune 630A المفاتيح الكهربائية المعزولة بالغاز | المفاتيح الكهربائية التقليدية المعزولة بالهواء |
| الدائرة الأولية | مغلق بالكامل في خزان الغاز | أكثر تعرضاً للبيئة المحيطة |
| حماية | خزان غاز IP67 | أكثر اعتمادا على ظروف التثبيت |
| إعدادات | مجموعة وحدات C/F/V/M/PT | عادة تكوين خزانة ثابتة |
| توسع | وصلة بسبار معزولة قابلة للتوسيع | قد يتطلب مساحة تثبيت إضافية |
| تثبيت | هيكل مدمج | عموما يتطلب قدرا أكبر من التخليص |
| القدرة على التكيف البيئي | انخفاض التأثير من الغبار والرطوبة | أكثر اعتمادا على الظروف المحيطة |
| أمان | الدائرة الأولية المغلقة والتعشيق الميكانيكي | تعتمد الحماية على هيكل المعدات |
بالنسبة للمصانع التي تحتوي على مغذيات ومحولات متعددة، يمكن للعملاء الجمع بين وحدات C وF وV وفقًا لـ وظائف الدائرة المختلفة. يعمل الهيكل المعياري على تبسيط تكوين النظام بينما يكون الهيكل الأساسي مغلقًا تدعم الدائرة التشغيل الموثوق به في البيئات الصناعية.
عندما تكون مساحة التركيب محدودة، يسمح الهيكل المدمج المعزول بالغاز بالتبديل والحماية والقياس وظائف ليتم دمجها في بصمة أصغر. يمكن إضافة وحدات M وPT عندما يتطلب المشروع تخصيصها وظائف القياس.
بالنسبة لتطبيقات الشبكة الحلقية، يمكن دمج وحدات وظيفية متعددة لتكوين خزانة رئيسية حلقية. ال يوفر نظام بسبار القابل للتوسيع مرونة إضافية عندما تتطلب شبكة التوزيع التوسع في المستقبل.
اختار أحد عملاء التصنيع مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 630A لترقية توزيع الجهد المتوسط. ال يركز العميل على التثبيت المدمج والتشغيل الموثوق والتوسع المستقبلي. بعد تقديم الطلب للعميل أعرب عن تقديره للتكوين المعياري C/F/V/M/PT، الذي أدى إلى تبسيط تكامل النظام وتحسين المساحة الاستخدام.
بالنسبة لمشروع التوزيع الرئيسي الدائري، يحتاج العميل إلى وظائف تبديل وحماية مرنة. USRM6 استوفت السلسلة المتطلبات من خلال مجموعات الوحدات القابلة للتوسيع ووصلات القضبان المعزولة. العميل أدركت تشغيلها المستقر وتصميمها المدمج وقدرتها على توسيع النظام المريح.
اختار أحد العملاء الذين يعملون في بيئة عالية الرطوبة مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune نظرًا لتصنيف IP67 الخاص بها تصميم خزان الغاز المغلقة. يقدر العميل الحماية المحسنة ضد الرطوبة والتكثيف والخارجي التلوث، مما يساعد على تقليل متطلبات الصيانة.
تشجيانغ أوسوني الكهربائية المحدودة. أنشأت أنظمة إدارة وفقًا لنظام إدارة الجودة ISO 9001، ISO 14001 نظام الإدارة البيئية ونظام إدارة الصحة والسلامة المهنية ISO 45001.
لتلبية متطلبات السوق الدولية المختلفة، خضعت منتجات المفاتيح الكهربائية ذات الجهد المتوسط من Usune للأهمية اختبارات النوع القياسي IEC وGB، مع حصول المنتجات المعمول بها على شهادة CE. هذه الشهادات والجودة تدعم أنظمة الإدارة جودة التصنيع المتسقة وتوفر الوثائق للعملاء أثناء التقنية التقييم ومشتريات المشروع.
تشجيانغ أوسوني الكهربائية المحدودة. يجمع بين تصميم المفاتيح الكهربائية المعيارية وعزل الغاز IP67 المغلق بالكامل والمرن التكوينات الوظيفية وإدارة الجودة لتوفير حلول توزيع موثوقة للجهد المتوسط.
بالنسبة للعملاء الذين يشترون مجموعة المفاتيح الكهربائية المعزولة بالغاز 630A، يمكن أن توفر Usune التكوينات المناسبة وفقًا لوظائف التبديل ومتطلبات الحماية واحتياجات القياس وترتيبات القضبان والتركيب الظروف. يتيح ذلك للعملاء إنشاء نظام مفاتيح كهربائي مدمج ومرن حول قوتهم الفعلية متطلبات التوزيع.
يشير 630A إلى التكوين الحالي المقدر لمجموعة المفاتيح الكهربائية. تيار التشغيل الفعلي ومستوى الجهد و يجب اختيار التكوين الكهربائي وفقًا لنظام التوزيع الخاص بالعميل والمشروع المتطلبات.
يدعم النظام وحدة تبديل كسر الحمل C، ومفتاح كسر التحميل F + وحدة دمج المصهر، ووحدة قاطع الدائرة V، وM وحدة القياس ووحدة PT Busbar PT. يمكن دمج هذه الوحدات وفقًا لتوزيع الطاقة المطلوب وظائف.
يمكن تشكيل ما يصل إلى ست وحدات قياسية داخل خزان غاز عازل SF6 واحد. التكوينات القابلة للتوسيع هي أيضا متاحة من خلال موصلات بسبار معزولة ومغلقة بالكامل.
يتمتع خزان الغاز بدرجة حماية IP67، مما يساعد على حماية الدائرة الأولية من الغبار ودخول الماء، التكثيف وظروف الفيضانات قصيرة الوقت.
