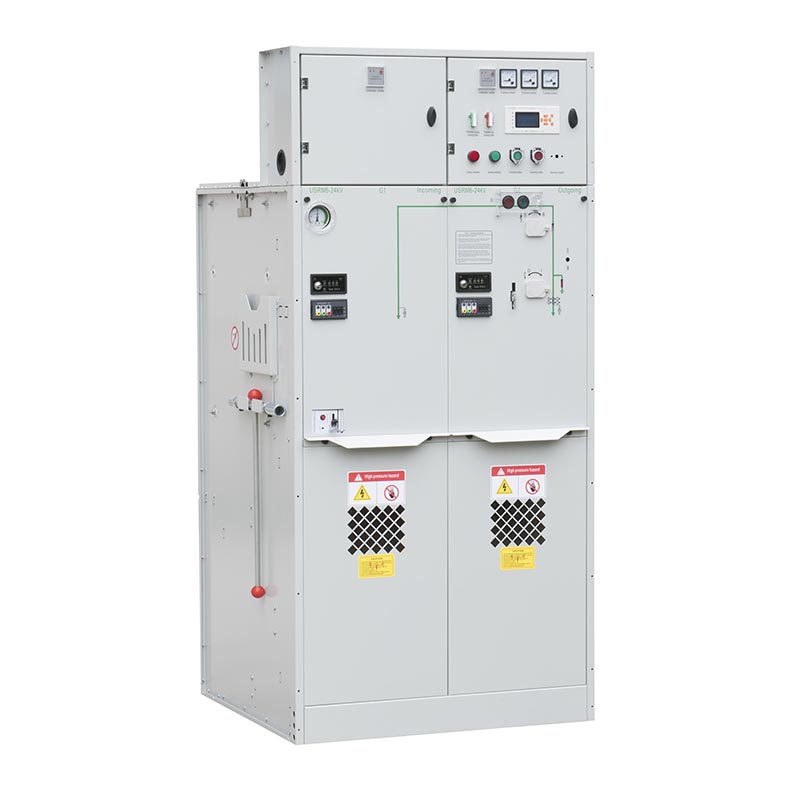

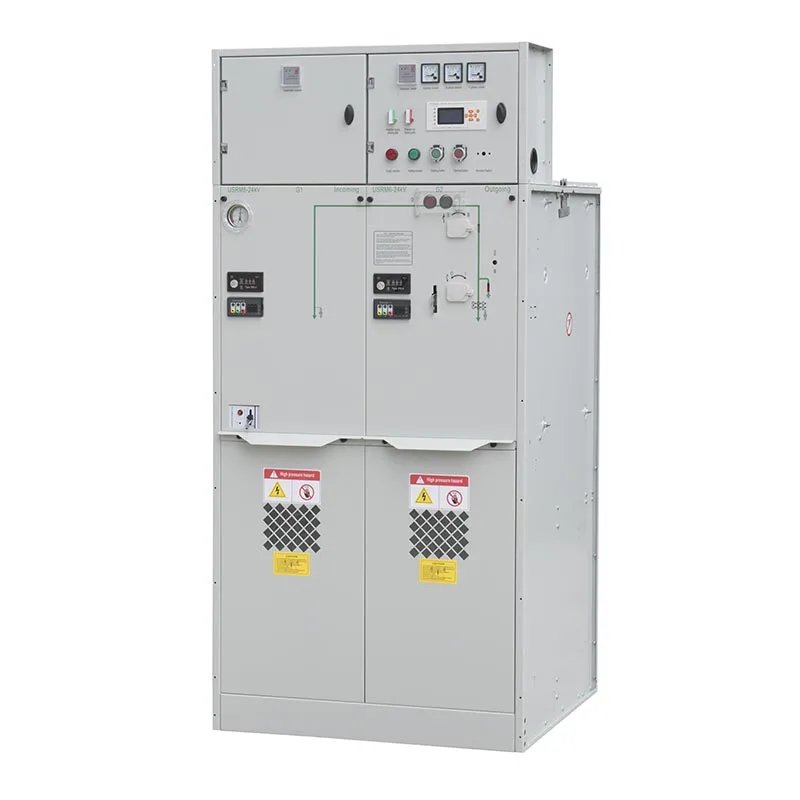

تتوفر مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 24kV مع وحدات وظيفية مختلفة لتتناسب مع التوزيع المحدد المتطلبات. الوحدة C عبارة عن وحدة تبديل فاصل التحميل لتبديل الحمل والتحكم في التوزيع، والوحدة F عبارة عن حمل وحدة الجمع بين مفتاح التبديل والصمام لحماية المحولات ووحدة التغذية، ووحدة V هي وحدة قواطع دوائر لـ التطبيقات التي تتطلب وظائف التبديل والحماية المتقدمة.
بفضل هيكلها المغلق المدمج، والتكوين الوظيفي المرن وأداء العزل الموثوق به، فإن Usune يوفر حلاً عمليًا للعملاء الذين يتطلعون إلى تحسين سلامة توزيع الطاقة مع تقليل التثبيت الفضاء.

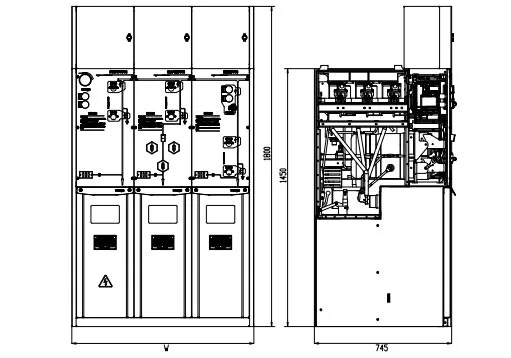

يضع التصميم المحكم المعزول بالغاز المكونات الكهربائية الرئيسية داخل خزانة مغلقة، مما يقلل من تواجدها التعرض للغبار والرطوبة والتلوث الخارجي. يساعد هذا الهيكل المدمج على تحسين مساحة التثبيت و مناسب بشكل خاص للمحطات الفرعية والمنشآت الصناعية ومشاريع التوزيع الحضرية حيث تتوفر المساحة محدودة.
تدعم مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 24kV التكوينات الوظيفية المختلفة وفقًا لشبكة التوزيع المتطلبات. تستخدم الوحدة C مفتاح كسر الحمل لتبديل الحمل بشكل موثوق، وتجمع الوحدة F بين كسر الحمل التبديل مع الصمامات لحماية المحولات ووحدة التغذية، بينما تستخدم الوحدة V قاطع الدائرة للتطبيقات تتطلب قدرات تحويل وحماية أكثر شمولاً.
تم تصميم مجموعة المفاتيح الكهربائية لدرجات الحرارة المحيطة من -40 درجة مئوية إلى +50 درجة مئوية، مع متوسط درجة حرارة على مدار 24 ساعة لا تتجاوز 35 درجة مئوية. يمكن استخدامه على ارتفاعات تصل إلى 4000 متر، مع إيلاء اهتمام خاص لشحن الغاز الضغط عند تركيب المعدات فوق 1000 متر. للمنشآت على ارتفاعات عالية، التكوين النهائي يجب تأكيده مع Usune وفقًا لظروف التشغيل الفعلية.
يساعد الهيكل المغلق على تقليل تأثير التلوث البيئي على المكونات الداخلية، وهو ما يمكن أن يحدث تبسيط إدارة المعدات الروتينية. وهذا يجعل مجموعة المفاتيح الكهربائية مناسبة للعملاء الذين يحتاجون إلى الموثوقية المعدات ذات الجهد المتوسط مع انخفاض عبء عمل الصيانة.
يصل ارتفاع الخدمة القياسي إلى 4000 متر. عند تركيب الجهاز على ارتفاع يزيد عن 1000 متر، يمكن تعديل ضغط الشحن وفقًا لارتفاع التثبيت الفعلي. للمنشآت التي تزيد عن 2000 م، ينبغي إيلاء اهتمام خاص لانخفاض الضغط الجوي ومتطلبات العزل الناتجة.
تم تصميم الجهاز لنطاق درجة حرارة محيطة يتراوح من -40 درجة مئوية إلى +50 درجة مئوية، مع متوسط درجة حرارة يزيد عن 24 درجة مئوية ساعات لا تزيد عن 35 درجة مئوية. يسمح نطاق درجة حرارة التشغيل الواسع هذا لمجموعة المفاتيح الكهربائية بخدمة المنطقة الباردة و تطبيقات المناخ الحار عندما تلبي الظروف العامة للمشروع المتطلبات المحددة.
تم تصميم الرطوبة النسبية لظروف لا تزيد عن 95% خلال 24 ساعة ولا تزيد عن 90% على أساس شهري. يجب أيضًا أن تكون بيئة التركيب خالية من الغازات المتفجرة أو المسببة للتآكل التي يمكن أن تسبب ذلك يؤثر سلبا على المعدات.
يجب تركيب مجموعة المفاتيح الكهربائية في مواقع خالية من الغازات المتفجرة أو المسببة للتآكل أو الصدمات والصدمات الشديدة. ال يجب ألا يتجاوز مستوى التلوث البيئي المستوى III وفقًا للمواصفة GB/T 5582. ظروف التشغيل الخاصة يجب إبلاغ الشركة المصنعة قبل الإنتاج حتى يمكن تكوين المعدات المناسبة مؤكد.
تم تصميم الوحدة C لتبديل حمل الجهد المتوسط والتحكم في التوزيع. فهو يوفر عملية التكوين لتطبيقات وحدة التغذية والشبكة حيث يلزم تبديل الحمل بشكل موثوق دون الحاجة إلى ترتيب الحماية القائم على قاطع الدائرة.
تجمع الوحدة F بين مفتاح كسر الحمل والصمامات لتوفير وظائف التبديل والحماية. إنه بشكل خاص مناسبة لتطبيقات تغذية المحولات حيث تكون المعدات المدمجة والحماية الفعالة من ماس كهربائى مطلوب.
تستخدم الوحدة V قاطع دائرة للتطبيقات التي تتطلب وظائف تحويل وحماية أكثر شمولاً. إنها مناسبة لأنظمة التوزيع ذات الجهد المتوسط حيث يتم انقطاع الدائرة وتنسيق الحماية متطلبات مهمة.
| لا. | أغراض | وحدة | وحدة تبديل كسر التحميل | وحدة الجمع | وحدة قواطع الدائرة |
| 1 | الجهد المقنن | كيلو فولت | 12/24 | 12/24 | 12/24 |
| 2 | التردد المقدر | هرتز | 50 | 50 | 50 |
| 3 | التصنيف الحالي | A | 630 | 125 (يعتمد على تيار المصهر) | 630 |
| 4 | مستوى العزل المقدر - 1 دقيقة - تردد يتحمل الجهد - المرحلة الداخلية، الأرض | كيلو فولت | 42/65 | 42/65 | 42/65 |
| مستوى العزل المقدر - 1 دقيقة - التردد يتحمل مسافة عزل الجهد | كيلو فولت | 48/79 | 48/79 | 48/79 | |
| مستوى العزل المقدر - 1 دقيقة - التردد يتحمل التحكم في الجهد والدائرة المساعدة | كيلو فولت | 2/2 | 2/2 | 2/2 | |
| مستوى العزل المقنن - دافع الإضاءة يتحمل الجهد - المرحلة الداخلية، الأرض | كيلو فولت | 75/125 | 75/125 | 75/125 | |
| مستوى العزل المقنن - دافع الإضاءة يتحمل مسافة عزل الجهد | كيلو فولت | 85/145 | 85/145 | 85/145 | |
| 5 | تصنيف ماس كهربائى يتحمل التيار | كا / ثانية | 25/4 | —— | 25/4 |
| 6 | الذروة المقدرة تحمل التيار | كا | 63 | —— | 63 |
| 7 | تصنيف ماس كهربائى صنع التيار | كا | 63 | محدودة بصمام الجهد العالي | 63 |
| 8 | تصنيف كسر الدائرة القصيرة الحالية | كا | —— | محدودة بصمام الجهد العالي | 25/25 |
| 9 | تيار الإرسال المقدر | A | —— | 1700/1400 | —— |
| 10 | تصنيف كسر الحمل النشط الحالي | A | 630 | —— | —— |
| 11 | تصنيف كسر حلقة مغلقة الحالية | A | 630 | —— | 630 |
| 12 | مفتاح فصل حمل الحياة الميكانيكي/CB | مرات | 10000 | 10000 | 20000 |
| الحياة الميكانيكية - العزلة / التبديل الأرضي | مرات | 5000 | 5000 | 5000 | |
| 13 | مقاومة الدائرة | μΩ | ≥150 | —— | ≥150 |
| 14 | ضغط الشحن المقدر (ضغط قياس 20 درجة مئوية) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | معدل التسرب النسبي السنوي للغاز | % | 0.05 | 0.05 | 0.05 |
| 16 | درجة حماية IP-خزانة | IP4X | IP4X | IP4X | |
| درجة حماية IP - خزان الغاز | IP67 | IP67 | IP67 |
يمكن استخدام مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 24kV في المنشآت الصناعية حيث يمكن الاعتماد على المفاتيح الكهربائية ذات الجهد المتوسط الحماية ضرورية للإنتاج المستمر. تساعد العلبة المدمجة على تحسين مساحة الغرفة الكهربائية، بينما تسمح التكوينات C وF وV بمطابقة المعدات مع وحدات تغذية ومحولات مختلفة المتطلبات.
يمكن تكوين وحدات F وV لتطبيقات المحولات والتغذية حيث تعمل وظائف الحماية والتبديل يجب دمجها في نظام مدمج للجهد المتوسط. يساعد التصميم المغلق أيضًا على حماية الجزء الداخلي المكونات من التلوث البيئي.
غالبًا ما يكون للمحطات الفرعية الحضرية والمرافق التجارية ومشاريع البنية التحتية متطلبات صارمة للمعدات الحجم والموثوقية التشغيلية. التصميم المدمج لمجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 24kV يجعلها مناسبة لـ المشاريع التي تكون فيها مساحة التثبيت محدودة ويتطلب توزيعًا موثوقًا للجهد المتوسط.
تستخدم مجموعة المفاتيح الكهربائية المعزولة بالغاز هيكلًا مغلقًا ومدمجًا، مما يسمح بالتبديل والحماية المطلوبة الوظائف التي سيتم دمجها في مساحة تثبيت أصغر. المفاتيح الكهربائية التقليدية المعزولة بالهواء بشكل عام يتطلب خلوصًا كهربائيًا أكبر، مما يؤدي إلى زيادة متطلبات المساحة.
يقلل الهيكل المغلق لمجموعة المفاتيح الكهربائية المعزولة بالغاز Usune من التعرض المباشر للمكونات الكهربائية الداخلية للغبار والرطوبة والتلوث الخارجي. تعتمد المعدات التقليدية المعزولة بالهواء بشكل أكبر على بيئة التثبيت المحيطة وقد تتطلب حماية بيئية إضافية في المواقع الصعبة.
تسمح وحدات C وF وV للعملاء باختيار وظائف التبديل والحماية المختلفة وفقًا لاحتياجاتهم متطلبات التوزيع. يوفر هذا النهج المعياري مرونة أكبر من استخدام مجموعة مفاتيح ثابتة واحدة التكوين لتطبيقات مختلفة.
تم تصميم مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 24kV بالرجوع إلى المعايير الصينية المعمول بها للجهد المتوسط المفاتيح الكهربائية والمعدات الكهربائية، بما في ذلك GB 3804-2004 لمفاتيح فصل حمل التيار المتردد ذات الجهد العالي، GB 1984-2014 لـ قواطع دائرة التيار المتردد ذات الجهد العالي، GB 16926-2009 لمجموعات مصهر تبديل حمل التيار المتردد عالي الجهد وGB 1985-2014 لعزل التيار المتردد عالي الجهد ومفاتيح التأريض.
تشير المعدات أيضًا إلى GB 3906-2006 لمجموعات المفاتيح الكهربائية وأجهزة التحكم المغلفة بالمعدن بقدرة 3.6 كيلو فولت - 40.5 كيلو فولت، GB/T 11022-2011 للمتطلبات الفنية الشائعة لمجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي، GB 4208-2008 للغلاف الحماية، GB/T 5582-1993 لمستويات تلوث العزل الخارجي وDL/T 404-2007 لمجموعة المفاتيح الكهربائية المغلقة بالمعدن والتي تعمل بالتيار المتردد وأجهزة التحكم.
تشمل المتطلبات الأخرى المطبقة GB/T 13384-2008 للشروط الفنية للمنتجات الميكانيكية والكهربائية، GB 191-2008 لعلامات التعبئة والتغليف والنقل وGB 311.1-2012 لتنسيق العزل للجهد العالي معدات النقل والتوزيع. يجب تأكيد المعايير النهائية المطبقة وفقًا للمنتج التكوين والسوق المستهدف.
تم تطبيق المفاتيح الكهربائية ذات الجهد المتوسط Usune في المشاريع الصناعية مثل المصانع الكيماوية والتصنيع المرافق. يركز العملاء على التشغيل المستقر والتركيب المدمج وأداء الحماية الموثوق به. ال يساعد الهيكل المحكم المعزول بالغاز على تقليل تأثير الغبار والرطوبة والظروف البيئية، مما يدعم موثوقية المعدات على المدى الطويل.
وقد تم توفير منتجات Usune للمشاريع المتعلقة بالبنية التحتية والطاقة، بما في ذلك محطات الطاقة الكهرومائية والنفط مرافق التخزين ومشاريع النقل. يقدر العملاء التكوين الوظيفي المرن C وF وV، مما يسمح بتكييف المفاتيح الكهربائية مع متطلبات التبديل والحماية والتوزيع المختلفة.
استنادًا إلى تطبيقات المشروع، يقدر العملاء بشكل أساسي مجموعة المفاتيح الكهربائية Usune لتصميمها المدمج والموثوق أداء العزل والتكوين المرن ومتطلبات الصيانة المنخفضة. يساعد الهيكل المعياري يختار العملاء الحلول المناسبة وفقًا لأنظمة توزيع الجهد المتوسط المختلفة.
تشجيانغ أوسوني الكهربائية المحدودة. أنشأت نظامًا شاملاً لإدارة الجودة وفقًا لمعايير الجودة ISO 9001 نظام الإدارة، نظام الإدارة البيئية ISO 14001 وISO 45001 إدارة الصحة والسلامة المهنية النظام.
لتلبية متطلبات السوق المختلفة، اجتازت مجموعة المفاتيح الكهربائية المعزولة بالغاز Usune 24kV النوع القياسي من IEC وGB الاختبارات وحصلت على شهادة CE. يتم تصنيع المنتجات بموجب إجراءات صارمة لمراقبة الجودة لدعمها الأداء الموثوق والسلامة والامتثال لتطبيقات توزيع الطاقة ذات الجهد المتوسط العالمية.
نطاق درجة الحرارة المحيطة المحدد هو -40 درجة مئوية إلى +50 درجة مئوية، مع متوسط درجة حرارة أكثر من 24 ساعة لا تزيد عن 35 درجة مئوية.
- الرطوبة النسبية المحددة لا تزيد عن 95% خلال 24 ساعة ولا تزيد عن 90% شهرياً. ال يجب تركيب المعدات في بيئة خالية من الغازات المتفجرة أو المسببة للتآكل وضمن الحدود المحددة مستوى التلوث.
نعم. يمكن اختيار الوحدات الوظيفية C وF وV وفقًا لشبكة التوزيع الخاصة بالعميل والتبديل والتشغيل متطلبات الحماية. بالنسبة لبيئات التشغيل الخاصة، يجب على العملاء توفير الشروط ذات الصلة من قبل الطلب حتى يتمكن Usune من تقييم التكوين المناسب.
يشير تصميم المنتج إلى معايير GB وDL/T المعمول بها، بما في ذلك المتطلبات التي تغطي مفاتيح فصل الحمل، قواطع الدائرة، ومجموعات الصمامات، والمفاتيح الكهربائية المغلقة بالمعدن، وحماية الضميمة، وتنسيق العزل و المتطلبات الفنية العامة للمفاتيح الكهربائية ذات الجهد العالي.
تشجيانغ أوسوني الكهربائية المحدودة. توفر المعدات الكهربائية ذات الجهد المتوسط لتوزيع الطاقة المختلفة المتطلبات. تجمع مجموعة المفاتيح الكهربائية المعزولة بالغاز بقدرة 24 كيلو فولت بين هيكل مغلق مدمج وأنظمة C وF وV مرنة الوحدات الوظيفية، مما يسمح للعملاء بتكوين المعدات وفقًا لمتطلبات الشبكة المحددة.
يدعم Usune أيضًا الاتصال الفني لظروف التشغيل الخاصة. للتطبيقات التي تنطوي على ارتفاع الارتفاع أو درجات الحرارة القصوى أو غيرها من الظروف البيئية غير القياسية، يمكن للعملاء تقديم تفاصيل المشروع قبل الطلب حتى يمكن تقييم تكوين المعدات ومعلمات التشغيل بشكل صحيح.
