يعتبر حل نظم المعلومات الجغرافية ذو الجهد المتوسط هذا مناسبًا تمامًا للتركيبات التي تكون فيها المساحة الأرضية ضيقة أو تكون الظروف البيئية قاسية. تشمل مواقع النشر النموذجية مرافق الطاقة تحت الأرض ومناطق شاطئ البحر ومناطق المرتفعات والمحطات الفرعية الحضرية. بفضل بنيتها المغلقة بالكامل، تحتل الأجهزة مساحة صغيرة، مما يسهل على متخصصي التصميم دمج وحدات توزيع الجهد المتوسط في كل من محطات المحولات الفرعية الرئيسية ومحطات التوزيع الثانوية.
نادرًا ما تتميز مشاريع توزيع الطاقة بتخطيطات دوائر متطابقة، مما يعني أن منصات المفاتيح الكهربائية المدمجة يجب أن تدعم التجميع المرن بدلاً من الترتيبات الثابتة ذات الحجم الواحد التي تناسب الجميع. تم تصميم منصة USRM6 للقواطع الكهربائية المعزولة بالغاز بقدرة 24 كيلو فولت و33 كيلو فولت SF₆ GIS حول إطار وحدات، ويمكنها دمج ثلاث وحدات وظيفية متميزة: النوع C لوحدات تبديل كسر الحمل، والنوع F للمجموعات الوظيفية المدمجة، والنوع V لوحدات قواطع الدائرة.
يمكن لفرق التصميم اختيار الوحدات القياسية الفردية أو المجموعات المجمعة مسبقًا وفقًا للمخططات الكهربائية للمشروع. تدعم البنية التحتية لشريط التوصيل الرئيسي الامتداد في الموقع، مما يتيح تجميع وحدات متعددة في تخطيطات متنوعة لمجموعات المفاتيح الكهربائية. تسمح هذه المرونة المعيارية للمعدات بتلبية المتطلبات المتنوعة المتعلقة بوحدات التغذية الصادرة، وتوصيلات المحولات، والعزل الوقائي، وواجبات توزيع الطاقة.
تظل الأجهزة الكهربائية الخارجية التقليدية معرضة طوال العام للغبار والرطوبة والملوثات ودرجات الحرارة المتغيرة. تميل هذه العوامل السلبية إلى زيادة متطلبات الفحص والصيانة المتكررة طوال العمر التشغيلي للمعدات.

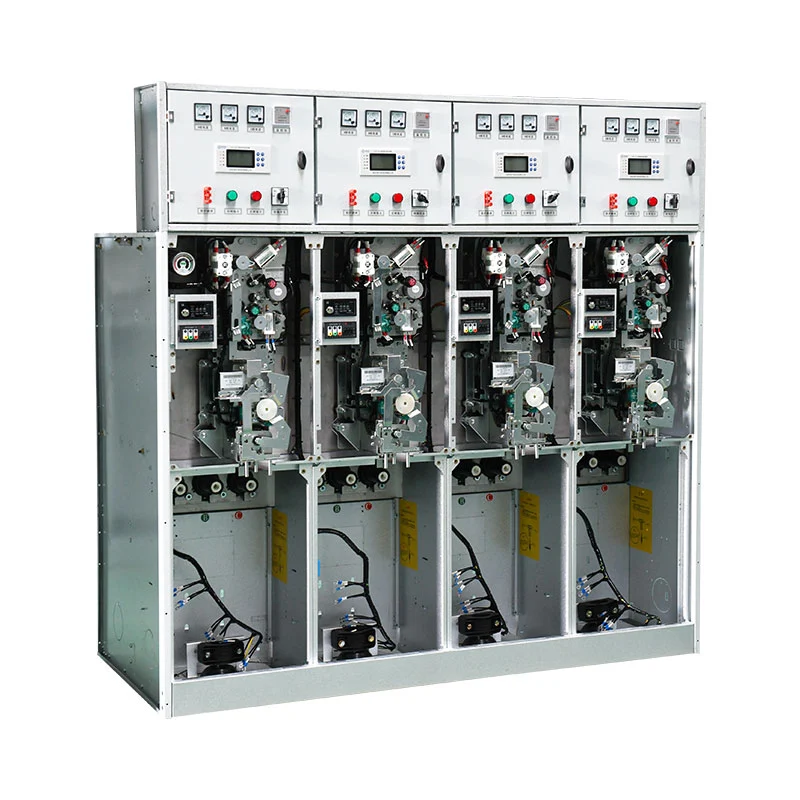

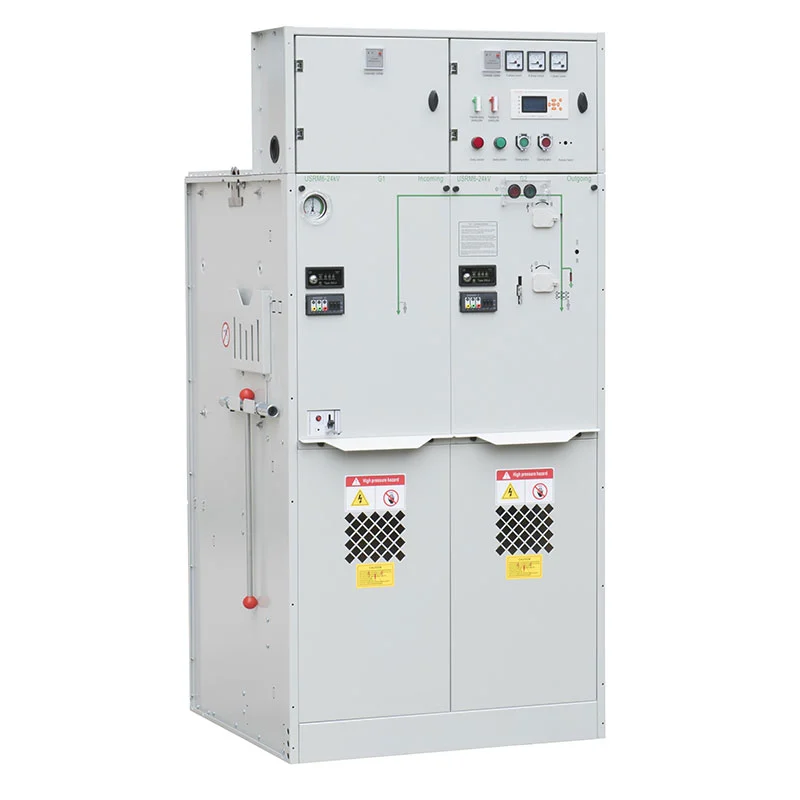

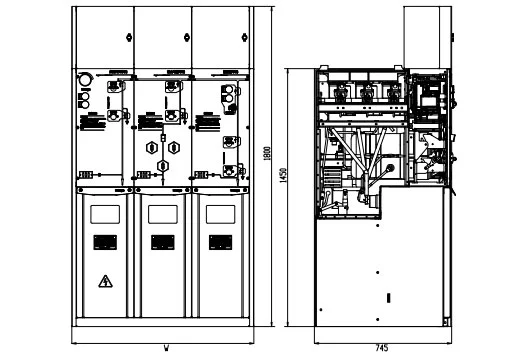

تتبنى مجموعة المفاتيح الكهربائية المعزولة بالغاز 24kV 33kV SF₆ GIS USRM6 حاوية مغلقة معزولة بالغاز تعزل الدائرة الأولية فعليًا عن الظروف المحيطة. إنه يقلل بشكل كبير من الاتصال المباشر بين المكونات الداخلية والملوثات البيئية ويوفر مخطط تشغيل يتطلب القليل جدًا من الصيانة الروتينية. توفر هذه الخاصية مزايا مميزة للمواقع التي يصعب الوصول إليها، مثل غرف الطاقة تحت الأرض، ومباني التوزيع الحضرية ذات المساحة المحدودة، وأصول البنية التحتية البعيدة. يصبح انخفاض وتيرة الخدمة عامل تقييم رئيسي عندما يختار المستخدمون المعدات لهذه المواقع الصعبة.
توفر منصة SF₆ C-GIS أكثر بكثير من مجرد إجراءات إغلاق وفتح الدائرة الأساسية. استنادًا إلى مجموعة الوحدات المحددة، يمكن للنظام استيعاب الحماية من الأخطاء، والعزل الكهربائي، وقياس الطاقة، ومراقبة الحالة في الوقت الفعلي، والتأريض، واتصالات البيانات، والتحكم التلقائي إلى جانب وظائف التبديل.
يمكن مطابقة الوحدات الوظيفية المختلفة بحرية لمواءمة إعداد المفاتيح الكهربائية بالكامل مع بنية الحماية والتوزيع الخاصة بالمشروع. يخلق هذا التنوع خيارات أوسع لمقاولي EPC وتكامل الأنظمة المكلفين بتطوير شبكات كاملة لتوزيع الطاقة ذات الجهد المتوسط.
يجب تقييم الظروف المحيطة بالموقع بعناية قبل الانتهاء من اختيار نظم المعلومات الجغرافية ذات الجهد المتوسط. تم تصميم مجموعة المفاتيح الكهربائية المعزولة بالغاز 24kV 33kV SF₆ GIS USRM6 للعمل على ارتفاعات تصل إلى 4000 متر. تتراوح درجة الحرارة المحيطة المسموح بها من -40 درجة مئوية إلى +50 درجة مئوية، مع حد أقصى لمتوسط درجة الحرارة على مدار 24 ساعة عند 35 درجة مئوية. بالنسبة لمعايير الرطوبة، قد تبلغ الرطوبة النسبية على مدار 24 ساعة ذروتها بنسبة 95%، بينما لا يمكن أن يتجاوز متوسط القيمة الشهرية 90%. يجب أن يكون موقع التركيب خاليًا من الأبخرة المتفجرة أو المسببة للتآكل، والتأثيرات الميكانيكية الشديدة والاهتزازات الشديدة المستمرة. يجب ألا تتجاوز درجة التلوث الفئة III كما هو محدد في GB/T 5582، وقد اجتازت الوحدة التأهيل الزلزالي لمقاومة الدرجة 9. بالنسبة للمشاريع التي يزيد ارتفاعها عن 1000 متر، يحتاج المشترون إلى إخطار الشركة المصنعة لضبط ضغط شحن SF₆ بشكل مناسب. تحتاج أي متطلبات بيئية غير عادية للموقع إلى تأكيد مشترك بين المصنعين والموردين والعملاء النهائيين قبل تقديم الطلب. على سبيل المثال، قد تتطلب التركيبات على ارتفاعات تتجاوز 2000 متر إعدادات معدلة لضغط الغاز للتخفيف من مخاطر الجهد الزائد الداخلي داخل الخزان.
المحطات الفرعية تحت الأرض عادة ما تكون مرافق الطاقة تحت الأرض مقيدة بمساحة محدودة قابلة للاستخدام وحدود تهوية صارمة. يساعد تصميم نظام المعلومات الجغرافية المدمج والمحكم الإغلاق المصممين على تحقيق أقصى استفادة من المساحة المحدودة مع إضعاف التأثيرات البيئية الضارة، مما يجعل المنتج مثاليًا للدمج في المحطات الفرعية المدمجة ومحطات التوزيع الثانوية.
المباني الصناعية والتعدين تتطلب المواقع الصناعية والتعدينية تبديل موثوق به للجهد المتوسط وأجهزة حماية لخدمة المحركات والمحولات والمغذيات الصادرة وشبكات التوزيع المحلية. يحمي الخزان المحكم المكونات الداخلية من التلوث ويوفر جميع إمكانات التبديل والحماية والعزل والمراقبة المطلوبة لأنظمة الطاقة في الموقع.
البنية التحتية للسكك الحديدية والنقل تحتاج مستودعات السكك الحديدية ومرافق المطارات والبنية التحتية للنقل المرتبطة بها إلى إمدادات طاقة ثابتة عبر مجموعة واسعة من الأحمال. يمكن تكوين مجموعة المفاتيح الكهربائية المعيارية باستخدام أنظمة تغذية وحماية مخصصة ضمن نظام توزيع مركزي، مما يساعد القائمين على التكامل في تطوير حلول طاقة مدمجة ذات جهد متوسط لمشاريع النقل.
شبكات التوزيع الحضرية الأراضي المتوفرة نادرة بشكل عام في مراكز المدن والأحياء السكنية. يمكن نشر المفاتيح الكهربائية المدمجة المعزولة بالغاز داخل المحطات الفرعية ومراكز التوزيع حيث تتطلب المفاتيح الكهربائية التقليدية المعزولة بالهواء مساحة تركيب أكبر بكثير. كما يقلل هيكل الخزان المغلق من التداخل المحيط الذي يعمل على الدائرة الأولية.
المواقع الساحلية والمرتفعات المعدات الكهربائية القياسية عرضة للرطوبة العالية والتلوث بالأملاح وتأثيرات الارتفاع والتقلبات الحادة في درجات الحرارة. تعمل الدائرة الأولية المغلقة لـ USRM6 على تقليل التعرض المباشر لهذه الظروف القاسية. يمكن لفرق المشروع تحليل معلمات التشغيل الخاصة بالموقع في مرحلة الاختيار لتأكيد التكوين الأكثر ملاءمة وإعدادات العمل.
أثناء تحديد مصادر 24 كيلو فولت و33 كيلو فولت SF₆ GIS، يجب على المشترين مراجعة المخطط الكهربائي الكامل بدلاً من اتخاذ قرارات الشراء بناءً على الجهد المقنن فقط. يجب أن يغطي التقييم الفني مستويات الجهد المقنن، ومتطلبات العزل، وخيارات قاطع الدائرة أو مفتاح الحمل، وكميات التغذية، وترتيبات قضبان التوصيل، ومخططات التأريض، ووظائف الحماية والقياس، وارتفاع التثبيت، ودرجة الحرارة، والرطوبة، ودرجة التلوث، وواجهات الاتصال، والامتثال لمعايير IEC وGB المعمول بها.
يتعاون فريق Usune الهندسي مع مهندسي المشروع ومتكاملي الأنظمة لتحديد تكوين USRM6 مخصص استنادًا إلى الرسوم البيانية أحادية الخط وظروف التشغيل الفعلية للموقع.
ضمان الجودة الصارمة تحافظ Usune على سير عمل رسمي لضمان الجودة يغطي التصنيع واختبار قبول المصنع وإرسال المنتج. تدعم معايير ISO 9001 جودة الإنتاج المستقرة، بينما تحكم إطارات ISO 14001 وISO 45001 الإشراف البيئي وإدارة الصحة والسلامة المهنية.
التكوينات المعيارية المخصصة توفر Usune مجموعات وحدات مرنة تتكيف مع وظائف الدوائر المتنوعة ومتطلبات التوزيع. تناسب هذه الخدمة شركات EPC وتكامل الأنظمة الكهربائية والموزعين وفرق المشتريات الذين يحتاجون إلى تخصيص المفاتيح الكهربائية وفقًا للرسومات الكهربائية المحددة.
الامتثال المعترف به عالميًا يتوافق تصميم المنتج مع كل من معايير IEC الدولية ومواصفات GB الصينية، ويمكن توفير شهادة CE. ويدعم هذا الترتيب العملاء الذين يستهدفون أسواقًا خارجية متنوعة. يمكن التحقق من المعايير المطبقة وقواعد الاعتماد مقابل رموز بلد الوجهة والمواصفات الفنية للمشروع.
الدعم الهندسي المتخصص لمشاريع نظم المعلومات الجغرافية، يعد تأمين التكوين الصحيح قبل بدء الإنتاج أمرًا بالغ الأهمية. يمكن للعملاء مشاركة الرسومات أحادية الخط ومتطلبات الجهد الكهربي المقدر وجداول التغذية وبيانات الارتفاع والتفاصيل البيئية للاستشارات الفنية مع فريق Usune الهندسي.
| لا. | أغراض | وحدة | وحدة تبديل كسر التحميل | وحدة الجمع | وحدة قواطع الدائرة | |
| 1 | الجهد المقنن | كيلو فولت | 12/24 | 12/24 | 12/24 | |
| 2 | التردد المقدر | هرتز | 50 | 50 | 50 | |
| 3 | التصنيف الحالي | A | 630 | 125 (يعتمد على تيار المصهر) | 630 | |
| 4 | مستوى العزل المقدر | 1 دقيقة تردد صمد أمام الضغط | كيلو فولت | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| دافع الإضاءة صمد أمام الجهد | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | تصنيف ماس كهربائى يتحمل التيار | كا / ثانية | 25/4 | —— | 25/4 | |
| 6 | الذروة المقدرة تحمل التيار | كا | 63 | —— | 63 | |
| 7 | تصنيف ماس كهربائى صنع التيار | كا | 63 | محدودة بصمام الجهد العالي | 63 | |
| 8 | تصنيف كسر الدائرة القصيرة الحالية | كا | —— | محدودة بصمام الجهد العالي | 25/25 | |
| 9 | تيار الإرسال المقدر | A | —— | 1700/1400 | —— | |
| 10 | تصنيف كسر الحمل النشط الحالي | A | 630 | —— | —— | |
| 11 | تصنيف كسر حلقة مغلقة الحالية | A | 630 | —— | 630 | |
| 12 | الحياة الميكانيكية | مفتاح كسر الحمل/CB | مرات | 10000 | 10000 | 20000 |
| العزلة / التبديل الأرضي | 5000 | 5000 | 5000 | |||
| 13 | مقاومة الدائرة | μΩ | ≥150 | —— | ≥150 | |
| 14 | ضغط الشحن المقدر (قياس الضغط 20 درجة مئوية) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | معدل التسرب النسبي السنوي للغاز | % | 0.05 | 0.05 | 0.05 | |
| 16 | درجة حماية الملكية الفكرية | مجلس الوزراء | IP4X | IP4X | IP4X | |
| خزان غاز | IP67 | IP67 | IP67 | |||
أثناء مشروع إطلاق الصاروخ Cas-space، تم جلب سلسلة USRM6 للتعامل مع توزيع الطاقة ذات الجهد المتوسط عبر منشأة الإطلاق، والتي تغطي البنية التحتية الحيوية والأحمال الكهربائية المرتبطة بها. من المتوقع أن تحافظ مجموعة المفاتيح الكهربائية للتوزيع في موقع الإطلاق على إمكانية الاعتماد على التبديل والحماية والعزل والمراقبة للمعدات الأساسية وكذلك التركيبات المساعدة - وأن تحافظ على أداء ثابت حتى داخل بيئة كهربائية محدودة نسبيًا. نظرًا لأن الدائرة الرئيسية تقع داخل هيكل معزول مغلق بـ SF6، فإن سلسلة USRM6 تحميها إلى حد كبير من الظروف البيئية الخارجية، وهي سمة ذات أهمية أكبر للبنية التحتية المتخصصة التي تعمل في ظل متطلبات صارمة.
وبالمثل، أعطى التكوين المعياري لمجموعة المفاتيح الكهربائية الترتيب حرية كافية لتتناسب مع بنية التوزيع الخاصة بالمشروع. يمكن تجميع الوحدات الوظيفية بما يتماشى مع تصميم شبكة الطاقة، كما أن الحافلة الرئيسية القابلة للتوسيع تخلق مساحة إضافية لتكوين الشبكة وتخطيط النظام المستقبلي. بشكل عام، كان مزيج الهيكل المدمج والعزل المغلق والتصميم المعياري هو الذي جعل سلسلة USRM6 حلاً مناسبًا لتوزيع الجهد المتوسط لمشروع إطلاق صاروخ Cas-space - وهو الحل الذي يلبي حاجة المنشأة إلى بنية تحتية كهربائية موثوقة وفعالة من حيث المساحة.
تم تصميم سلسلة USRM6 بالرجوع إلى معايير معدات التحكم والمفاتيح الكهربائية ذات الجهد العالي المطبقة، بما في ذلك GB 3804-2004 لمفاتيح فصل حمل التيار المتردد ذات الجهد العالي 3.6 كيلو فولت - 40.5 كيلو فولت، وGB 1984-2014 للتيار المتردد عالي الجهد قواطع الدائرة، GB 16926-2009 لمجموعات مصهر تبديل حمل التيار المتردد العالي، GB 1985-2014 لعزل التيار المتردد عالي الجهد المفاتيح والمفاتيح الأرضية، وGB 3906-2006 لمجموعات المفاتيح الكهربائية وأجهزة التحكم المغلفة بالمعدن بقدرة 3.6 كيلو فولت - 40.5 كيلو فولت.
كما أنها تشير أيضًا إلى GB/T 11022-2011 للمتطلبات الفنية الشائعة لمجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي، GB 4208-2008 لحماية العلبة، GB/T 5582-1993 لدرجة تلوث العزل الخارجي، DL/T 404-2007 لـ 3.6 كيلو فولت - 40.5 كيلو فولت مجموعة المفاتيح الكهربائية وأجهزة التحكم المغلقة بالمعدن، GB/T 13384-2008 للمنتجات الميكانيكية والكهربائية، GB 191-2008 لعلامات التعبئة والتغليف والنقل، وGB 311.1-2012 لتنسيق العزل في نقل الجهد العالي ومعدات التوزيع.
يتضمن إطار الجودة والامتثال الخاص بـ Usune نظام إدارة الجودة ISO 9001، ISO 14001 البيئي نظام الإدارة، نظام إدارة الصحة والسلامة المهنية ISO 45001، والامتثال لمعايير IEC وGB، و شهادة CE. ينبغي تأكيد الشهادات الخاصة بالمشروع والمعايير المطبقة وفقًا لـ سوق الوجهة والمواصفات الفنية.
الميزة الرئيسية هي البناء المغلق للمكونات الكهربائية النشطة داخل غاز عازل بيئة. وهذا يتيح هيكلًا مدمجًا ويقلل من التعرض المباشر للدائرة الرئيسية للخارج الظروف البيئية.
تم تصميم سلسلة USRM6 لتطبيقات الجهد المتوسط بما في ذلك تكوينات 24 كيلو فولت و33 كيلو فولت. التقييم الدقيق يجب تأكيد الجهد ومستوى العزل والتكوين وفقًا لمواصفات المشروع.
نعم. يصل ارتفاع الخدمة المحدد إلى 4000 متر. بالنسبة للتركيبات التي يزيد ارتفاعها عن 1000 متر، يجب على العملاء إبلاغ Usune بذلك تقدم حتى يمكن تقييم ضغط شحن الغاز المناسب. يجب أن تكون المتطلبات الخاصة فوق 2000 م وأكد خلال التصميم الفني.
تستخدم سلسلة USRM6 مفهوم التكوين المعياري. وحدات تبديل كسر الحمل، الوحدات المركبة، قاطع الدائرة يمكن اختيار الوحدات وترتيبات الحافلات الرئيسية القابلة للتوسيع وفقًا للمخطط الكهربائي المطلوب.
وتشمل التطبيقات النموذجية محطات المحولات الفرعية الثانوية، والمرافق الصناعية والتعدين، والسكك الحديدية، والمطارات، شبكات التوزيع الحضرية والمناطق السكنية والمرافق تحت الأرض والمواقع ذات المتطلبات النسبية الظروف البيئية.
للحصول على عرض أسعار دقيق، يجب على المشترين تقديم الجهد المقنن، والمخطط أحادي الخط، وعدد وحدات التغذية المطلوبة وظائف التبديل، قاطع الدائرة أو متطلبات مفتاح كسر الحمل، تكوين الناقل، ارتفاع التثبيت، الظروف البيئية ومتطلبات الحماية وسوق الوجهة.
لمشاريع التوزيع ذات الجهد المتوسط التي تتطلب أبعادًا مدمجة وقدرة على التكيف البيئي ووحدات معيارية التكوين ومتطلبات الصيانة المنخفضة، توفر سلسلة USRM6 مجموعة مفاتيح عملية معزولة بالغاز الحل.
تجمع سلسلة USRM6 من Usune بين عزل SF6 المغلق، والوحدات الوظيفية المعيارية، وتكوين الناقل القابل للتوسيع، ووظائف التبديل والحماية والقياس والمراقبة. مدعومة بمعايير ISO 9001، ISO 14001، ISO 45001، IEC ومعايير GB وشهادة CE، توفر Usune حلاً موجهًا للمشروع للعملاء الذين يقومون بتقييم 24 كيلو فولت مجموعة المفاتيح الكهربائية المعزولة بالغاز 33kv Sf6 Gis لتوزيع الطاقة الصناعية والبنية التحتية والحضرية والمتخصصة التطبيقات.
