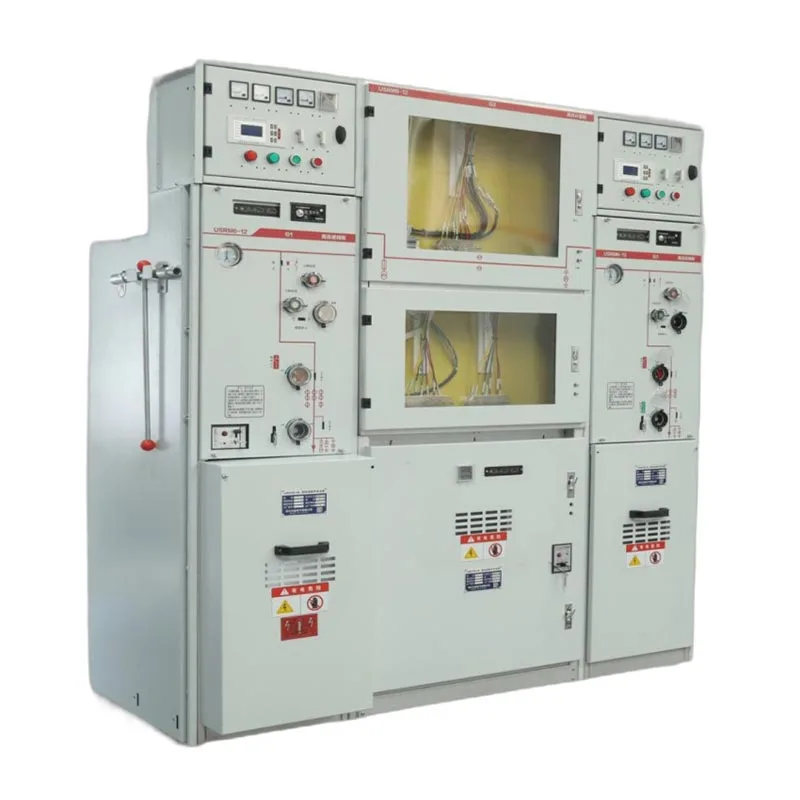

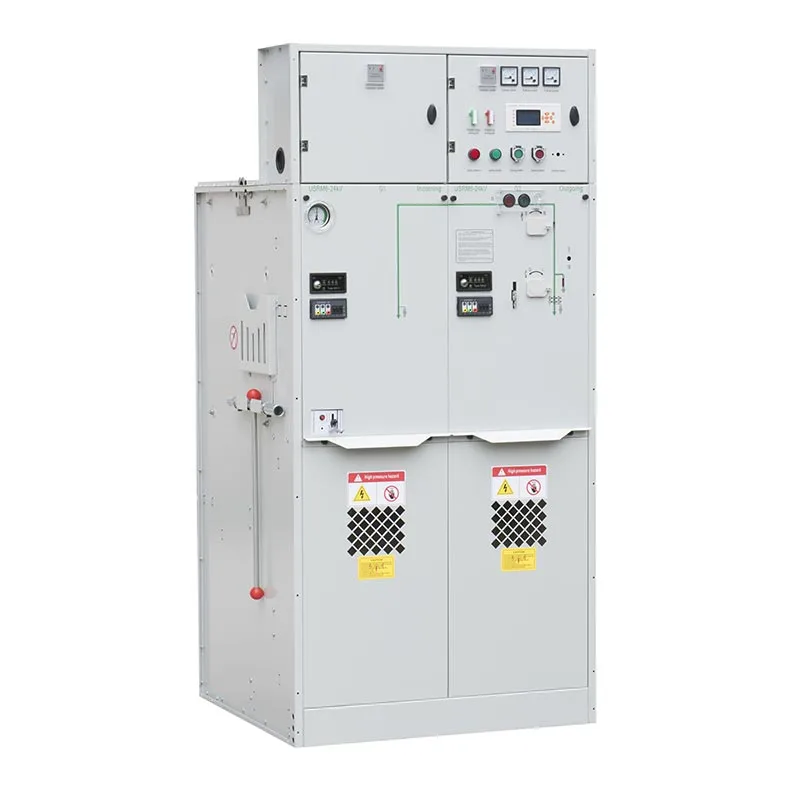

بالنسبة لمشتري مجموعة المفاتيح الكهربائية للوحدة الرئيسية لوحدة 22kV SF6 GIS RMU، فإن الاعتبارات الرئيسية لا تقتصر على تبديل الأداء فحسب، بل أيضًا وأيضًا مدى سرعة تحديد الأعطال، ومدى أمان وصول المشغلين إلى المعدات، ومدى الصيانة المطلوبة طوال مدة خدمتها. يعالج Usune هذه المتطلبات من خلال الإشارة المباشرة للجهد العالي والخطأ المؤشرات وحماية الحواسيب الصغيرة ونظام الغاز المحكم الغلق.
يمكن تجهيز وحدة RMU بمؤشرات خطأ لأخطاء الطور إلى الطور ومن الطور إلى الأرض. بمجرد حدوث خطأ، يوفر المؤشر إنذارًا لمساعدة موظفي التشغيل على تحديد القسم المتأثر وتحديد نقطة الخطأ بكفاءة أكبر.
بالنسبة لشبكات التوزيع المتصلة بمركز المراقبة، يمكن أيضًا إرسال معلومات الأخطاء إلى مراقبة الخادم، مما يسمح لغرفة التحكم بتحديد منطقة الخطأ والموقع المحدد دون الاعتماد تماما على الفحص اليدوي.
يوفر جهاز الإشارة الحية عالي الجهد تذكيرًا مرئيًا للتحقق مما إذا كانت الدائرة الأساسية أم لا تنشيط. كما أنه يدعم التحقق من الطور لمساعدة المشغلين على التأكد من الحالة الكهربائية قبل التشغيل.
يمكن أن يؤدي التوصيل المتشابك الكهربائي والقفل المغناطيسي المرتبط به إلى منع وجود باب حجرة الكابلات يتم فتحه بينما يظل الكابل الوارد نشطًا، مما يوفر طبقة إضافية من الحماية أثناء الصيانة.
يحل جهاز الحماية والقياس والتحكم الاختياري للحاسوب الصغير محل المرحل الكهرومغناطيسي التقليدي الحماية مع تكنولوجيا المراقبة الرقمية. ويمكن استخدامه للخطوط ومحولات التوزيع وغيرها من الأساسيات المعدات.
يمكن للنظام دمج وظائف حماية التيار والجهد والقياس والإنذار والتحكم والدعم إدارة الطاقة الذكية والتواصل مع شبكة مراقبة العميل.

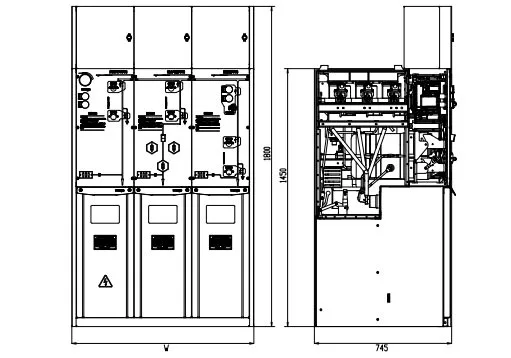

| لا. | أغراض | وحدة | وحدة تبديل كسر التحميل | وحدة الجمع | وحدة قواطع الدائرة |
| 1 | الجهد المقنن | كيلو فولت | 12/24 | 12/24 | 12/24 |
| 2 | التردد المقدر | هرتز | 50 | 50 | 50 |
| 3 | التصنيف الحالي | A | 630 | 125 (يعتمد على تيار المصهر) | 630 |
| 4 | مستوى العزل المقدر - 1 دقيقة - تردد يتحمل الجهد - المرحلة الداخلية، الأرض | كيلو فولت | 42/65 | 42/65 | 42/65 |
| مستوى العزل المقدر - 1 دقيقة - التردد يتحمل مسافة عزل الجهد | كيلو فولت | 48/79 | 48/79 | 48/79 | |
| مستوى العزل المقدر - 1 دقيقة - التردد يتحمل التحكم في الجهد والدائرة المساعدة | كيلو فولت | 2/2 | 2/2 | 2/2 | |
| مستوى العزل المقنن - دافع الإضاءة يتحمل الجهد - المرحلة الداخلية، الأرض | كيلو فولت | 75/125 | 75/125 | 75/125 | |
| مستوى العزل المقنن - دافع الإضاءة يتحمل مسافة عزل الجهد | كيلو فولت | 85/145 | 85/145 | 85/145 | |
| 5 | تصنيف ماس كهربائى يتحمل التيار | كا / ثانية | 25/4 | —— | 25/4 |
| 6 | الذروة المقدرة تحمل التيار | كا | 63 | —— | 63 |
| 7 | تصنيف ماس كهربائى صنع التيار | كا | 63 | محدودة بصمام الجهد العالي | 63 |
| 8 | تصنيف كسر الدائرة القصيرة الحالية | كا | —— | محدودة بصمام الجهد العالي | 25/25 |
| 9 | تيار الإرسال المقدر | A | —— | 1700/1400 | —— |
| 10 | تصنيف كسر الحمل النشط الحالي | A | 630 | —— | —— |
| 11 | تصنيف كسر حلقة مغلقة الحالية | A | 630 | —— | 630 |
| 12 | مفتاح فصل حمل الحياة الميكانيكي/CB | مرات | 10000 | 10000 | 20000 |
| الحياة الميكانيكية - العزلة / التبديل الأرضي | مرات | 5000 | 5000 | 5000 | |
| 13 | مقاومة الدائرة | μΩ | ≥150 | —— | ≥150 |
| 14 | ضغط الشحن المقدر (ضغط قياس 20 درجة مئوية) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | معدل التسرب النسبي السنوي للغاز | % | 0.05 | 0.05 | 0.05 |
| 16 | درجة حماية IP-خزانة | IP4X | IP4X | IP4X | |
| درجة حماية IP - خزان الغاز | IP67 | IP67 | IP67 |
عند حدوث ماس كهربائي بين الطور أو بين الطور والأرض، يصدر مؤشر الخطأ إنذارًا إشارة. يمكن لموظفي الصيانة استخدام الإشارة لتحديد وحدة التغذية المتضررة وتضييق نطاق الخطأ الموقع.
بالنسبة للمشاريع التي تتطلب مراقبة مركزية، يمكن نقل معلومات الأخطاء إلى مركز المراقبة. ال يمكن لجهاز الكمبيوتر الخاص بالمراقبة عرض قسم العطل وموقعه، مما يساعد فرق الصيانة على تقليل المشكلة وقت البحث عن الأخطاء واستعادة الطاقة بشكل أكثر كفاءة.
تم تصميم المكونات الأساسية لخزانة SF6 كنظام مغلق ولا تتطلب بشكل عام روتينًا الصيانة خلال فترة الخدمة المحددة في ظل ظروف التشغيل العادية.
خزان الغاز مصنوع من الفولاذ المقاوم للصدأ، مما يوفر مقاومة للتآكل على المدى الطويل. الميكانيكية يتم وضع مكونات التشغيل خارج خزان الغاز، مما يؤدي إلى إجراء الفحص والتشغيل واستبدال المكونات أكثر ملاءمة عندما تكون الخدمة مطلوبة.
بالنسبة للمنشآت المعرضة للغبار الشديد أو الرمال أو التلوث، يجب إجراء فحص دوري للأجزاء الميكانيكية الدوارة و يوصى بشروط التشحيم.
تستخدم سلسلة USRM6 نظام غاز محكم الغلق ولا تتطلب فحصًا خاصًا للغاز في الظروف العادية ظروف التشغيل.
قبل التشغيل، يجب فحص مقياس الضغط. في ظل الظروف العادية، يجب أن يكون مؤشر الضغط البقاء داخل منطقة التشغيل الخضراء. الضغط المرجعي هو 0.14 ميجا باسكال، مع الحفاظ على ضغط الغاز أعلى 0.135 ميجا باسكال عند 20 درجة مئوية تحت ظروف الختم المحددة.
معدل تسرب الغاز السنوي المتوقع أقل من 0.1%، مما يدعم أداء إغلاق الغاز على المدى الطويل.
تم تطوير مجموعة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة 22kv Sf6 Gis Rmu بالرجوع إلى متطلبات IEC 298، مع تصميم مصمم عمر الخدمة أكثر من 30 عامًا في ظل ظروف التشغيل العادية.
يساعد تصميم المفتاح المحكم في الحفاظ على عزل الغاز طوال فترة الخدمة المتوقعة، مما يقلل الحاجة إليه الصيانة المتكررة المتعلقة بالغاز ومساعدة العملاء على التحكم في تكاليف التشغيل على المدى الطويل.
| الاعتبار الرئيسي | Usune 22kV SF6 GIS RMU | وحدات RMU التقليدية |
| العزل | معزول بالغاز SF6 | يعتمد على تصميم المعدات |
| كشف الخطأ | إشارة اختيارية للخطأ المحلي والبعيد | غالبًا ما يعتمد أكثر على الفحص اليدوي |
| يراقب | الحماية الرقمية والاتصالات المتاحة | قد يتطلب معدات مراقبة منفصلة |
| أمان | إشارة حية والتشابك الكهربائي/المغناطيسي | يعتمد على التكوين |
| صيانة | نظام أساسي مختوم مع متطلبات صيانة منخفضة | تختلف متطلبات الصيانة |
| خزان الغاز | خزان محكم الإغلاق من الفولاذ المقاوم للصدأ | يعتمد على البناء |
| خدمة الحياة | مصممة لأكثر من 30 عامًا في ظل الظروف العادية | يعتمد على تصميم المنتج والصيانة |
Usune 22kv Sf6 Gis Rmu Ring الوحدة الرئيسية Switchgear مناسبة لشبكات التوزيع الصناعية حيث تكون متعددة تحتاج المغذيات إلى تبديل موثوق وموقع خطأ سريع. يمكن أن تساعد مؤشرات الخطأ وأجهزة الحماية الرقمية تحدد فرق الصيانة الأقسام غير الطبيعية بشكل أكثر كفاءة.
يمكن تكوين وحدة RMU بوظائف حماية وقياس الحواسيب الصغيرة لمحولات التوزيع، توفير وظائف مراقبة التيار والجهد والإنذار والحماية داخل شبكة الجهد المتوسط.
بالنسبة للعملاء الذين يقومون بتطوير أنظمة توزيع الطاقة الذكية، يمكن لوحدة RMU توصيل الحماية والقياس والخطأ وظائف الإشارة والاتصال لنظام المراقبة المركزي، ودعم تحديد الأخطاء عن بعد و إدارة الشبكة أكثر كفاءة.
استخدم أحد العملاء مجموعة المفاتيح الكهربائية للوحدة الرئيسية Usune 22kv Sf6 Gis Rmu Ring لشبكة حلقية صناعية ذات عدة المغذيات الواردة والصادرة. أثناء التشغيل، ركز العميل على ما إذا كان بإمكان المشغلين القيام بذلك بسرعة تحديد وحدة التغذية المتأثرة عند حدوث خطأ من مرحلة إلى مرحلة أو من مرحلة إلى الأرض. مؤشر الخطأ المتكامل توفير معلومات الإنذار المحلية، مما يساعد موظفي الصيانة على تضييق نطاق قسم الخطأ قبل التنفيذ التفتيش في الموقع.
بالنسبة لتطبيق توزيع المحولات، اختار العميل وحدة RMU المزودة بحماية الكمبيوتر الصغير و جهاز التحكم. يوفر النظام مراقبة رقمية للتيار والجهد بالإضافة إلى الحماية والإنذار وظائف. وجد العميل أن هذا التكوين أكثر ملاءمة لمراقبة ظروف تشغيل المحولات بدلاً من الاعتماد فقط على حماية التتابع التقليدية.
قام العميل الذي يحتاج إلى مراقبة توزيع مركزية بتوصيل مؤشر خطأ وحدة RMU والحماية الرقمية وظائف لمركز المراقبة. عندما يتم إنشاء إشارة خطأ، يمكن لشاشة المراقبة التعرف على المشكلة قسم الخطأ المقابل، مما يسمح لفريق التشغيل بتحديد المكان المطلوب للفحص الميداني و تحسين كفاءة استكشاف الأخطاء وإصلاحها.
بالنسبة للعملاء الذين يقومون بتشغيل وحدة RMU في ظل ظروف الخدمة العادية، فإن خزان الغاز SF6 المحكم يقلل الحاجة إلى الصيانة الداخلية الروتينية. ويقدر العملاء أيضًا مكونات التشغيل الميكانيكية الخارجية لأنها يمكن أن تكون كذلك يتم فحصها أو استبدالها بسهولة أكبر عند الحاجة إلى الصيانة.
تشجيانغ أوسوني الكهربائية المحدودة. أنشأت أنظمة إدارة وفقًا لنظام إدارة الجودة ISO 9001، ISO 14001 نظام الإدارة البيئية ونظام إدارة الصحة والسلامة المهنية ISO 45001.
لتلبية متطلبات السوق الدولية المختلفة، خضعت منتجات المفاتيح الكهربائية ذات الجهد المتوسط من Usune للأهمية اختبارات النوع القياسي IEC وGB، مع حصول المنتجات المعمول بها على شهادة CE. هذه الأنظمة تدعم متسقة جودة التصنيع واختبار المنتج والامتثال الفني لمشاريع توزيع الطاقة ذات الجهد المتوسط.
نعم. يمكن تجهيز وحدة RMU بمؤشرات خطأ قادرة على اكتشاف الأعطال من مرحلة إلى مرحلة ومن مرحلة إلى الأرض وتوفير مؤشرات الإنذار المحلية.
نعم. عندما تكون مجهزة بنظام الاتصالات والمراقبة المناسب، يمكن نقل معلومات الخطأ إلى مركز المراقبة، حيث يمكن عرض القسم المتأثر وموضع الخطأ.
في ظل ظروف التشغيل العادية، لا يتطلب النظام المحكم الغلق بالضغط فحصًا روتينيًا خاصًا للغاز. ال يجب فحص مقياس الضغط قبل التشغيل ويجب أن يبقى داخل المنطقة الخضراء في الظروف العادية.
تم تصميم سلسلة USRM6 لعمر خدمة يزيد عن 30 عامًا في ظل ظروف التشغيل العادية، مع معدل تسرب الغاز السنوي المتوقع أقل من 0.1%.
يجمع Usune بين العزل المحكم SF6، ومؤشر الخطأ، ومؤشر الجزء المباشر، وتشابك الأمان، والرقمي حماية وتشغيل منخفض الصيانة في حل RMU واحد متوسط الجهد، مما يجعله مناسبًا للحلقة الحديثة تطبيقات الشبكات والتوزيع الذكي.
