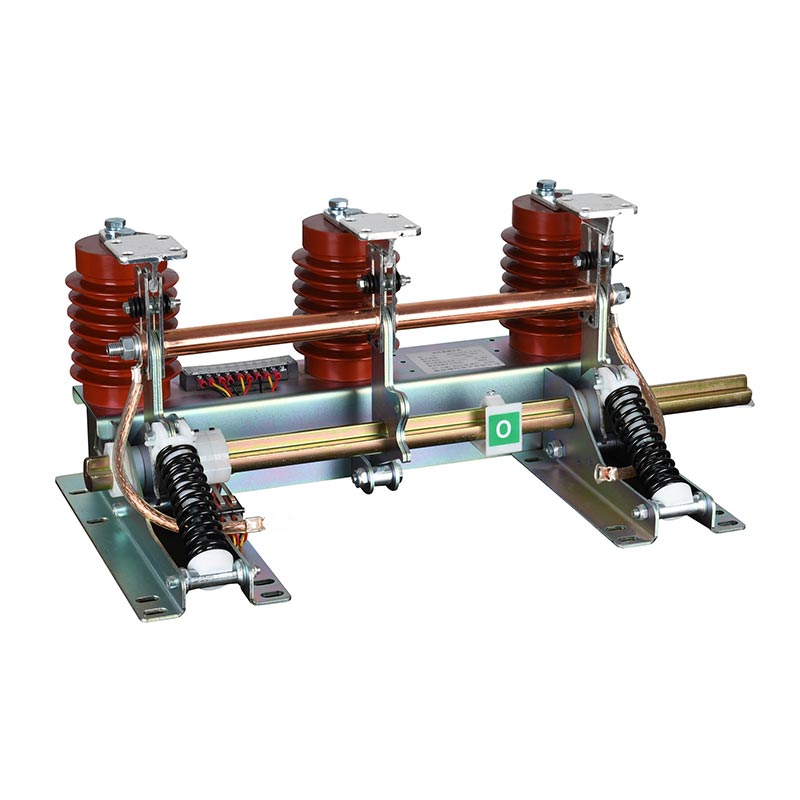

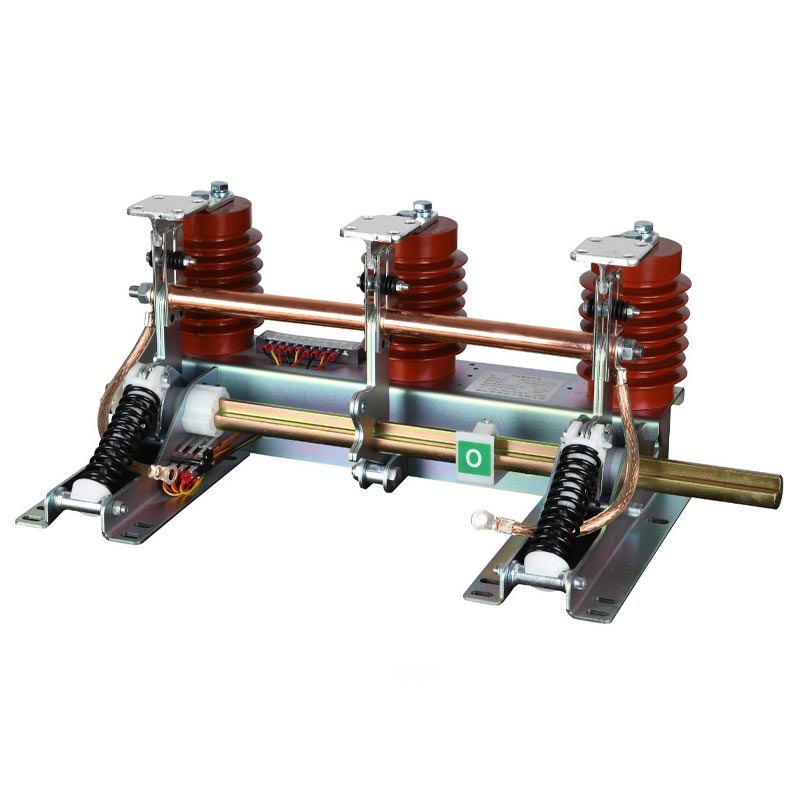

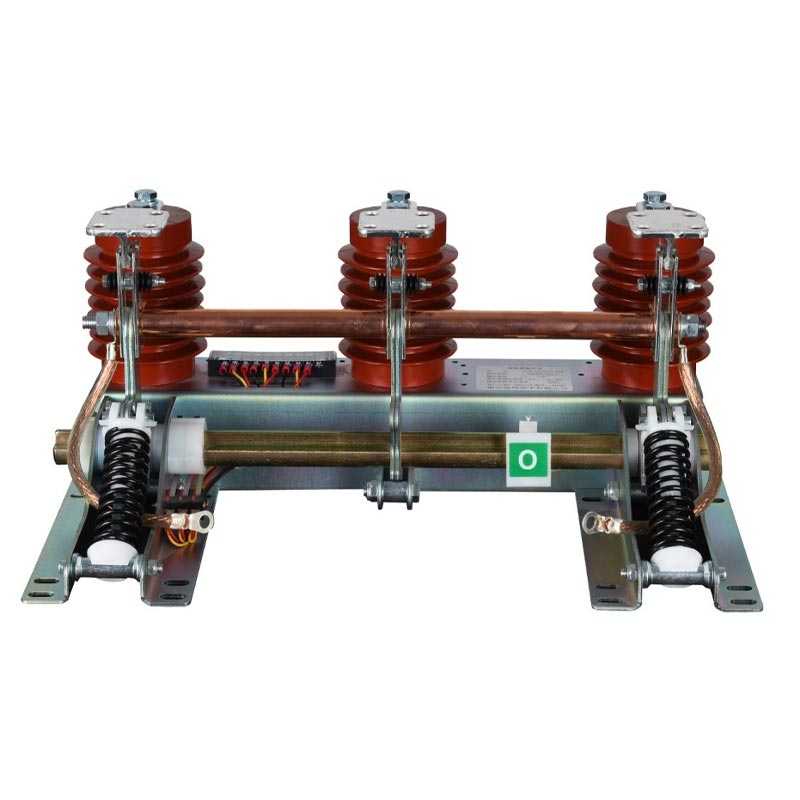

يعد Usune Grounding Switch Jn15 مناسبًا لأنظمة طاقة التيار المتردد بجهد 12 كيلو فولت وأقل من 50 هرتز. مصممة خصيصا للدائرة التأريض الآمن، يمكن استخدامه مع العديد من المفاتيح الكهربائية ذات الجهد العالي لتوفير حماية التأريض الحرجة أثناء التشغيل صيانة المعدات أو انقطاع التيار الكهربائي. من خلال إطلاق الجهد المتبقي بشكل موثوق وتحمل تيارات الدائرة القصيرة، فهو يضمن سلامة موظفي الصيانة والمعدات الكهربائية.
كشركة مصنعة محترفة، تتميز سلسلة منتجات Usune بهيكل مدمج وقوي، مما يتيح التشغيل المستقر في البيئات الداخلية القاسية ذات الرطوبة العالية ومستويات الغبار العالية والتلوث المعتدل. يتوافق تماما مع GB1985-89 ومعايير IEC129 الدولية، مما يضمن اتساق المنتج وإمكانية تطبيقه عالميًا.
| المعلمة | مواصفة |
| الجهد المقنن | 6.6 كيلو فولت، 10 كيلو فولت، 11 كيلو فولت، 12 كيلو فولت |
| تصنيف قصير الوقت الصمود الحالي | 31.5 كيلو أمبير (4 ثواني) |
| تصنيف ماس كهربائى صنع الحالي | 80 كيلو أمبير |
| تصنيف الذروة الصمود الحالي | 80 كيلو أمبير |
| تردد الطاقة تحمل الجهد (1 دقيقة) | 42 كيلو فولت |
| دفعة البرق تحمل الجهد | 75 كيلو فولت |
| الحياة الميكانيكية | ≥2000 العمليات |
| درجة الحرارة المحيطة | -10 درجة مئوية ~ +40 درجة مئوية |
| ارتفاع | ≥1000 م |
| الرطوبة النسبية | المتوسط اليومي ≥95%، المتوسط الشهري ≥90% |
تم تجهيز مفتاح التأريض Jn15 بآلية تشابك ميكانيكية دقيقة لمنع سوء التشغيل (مثل الإغلاق في ظل ظروف تنشيط)؛ إنها تمتلك قدرة ممتازة على تحمل الدائرة القصيرة، قادرة على ذلك يتحمل تيارًا قصير المدى يبلغ 31.5 كيلو أمبير/4 ثانية وتيار ذروة يبلغ 80 كيلو أمبير، مما يحافظ على السلامة الهيكلية في حدث خطأ؛ توفر مكونات العزل عالية الجودة قوة عزل عالية، ومقاومة للرطوبة مقاومة للتلوث، وضمان تشغيل مستقر على المدى الطويل.
يسمح الهيكل المدمج المُحسّن بالتركيب المرن في العديد من المفاتيح الكهربائية ذات الجهد العالي (مثل KYN28 وأنواع HXGN)؛ تعمل مؤشرات الحالة الواضحة ومنافذ الوصول الخالية من الأدوات على تسهيل التشغيل والصيانة المريحة؛ الأجزاء المتحركة مصنوعة من مواد مقاومة للتآكل ومشحمة بدقة، مما يضمن التشغيل السلس لأكثر من ذلك 2000 دورة.
يتوافق مفتاح التأريض Jn15 مع أنظمة 6.6-12 كيلو فولت ويمكن مطابقته مع جميع أنظمة الجهد العالي السائدة المفاتيح الكهربائية. إنه يتوافق تمامًا مع معايير GB1985-89 وIEC129، مما يجعله مناسبًا لمختلف المشاريع على حد سواء. محليا ودوليا. يمكن أن تعمل بشكل موثوق في البيئات الداخلية مع درجات حرارة تتراوح من -10 درجة مئوية إلى +40 درجة مئوية، والارتفاعات أقل من 1000 متر، والرطوبة 95%، ومستويات التلوث من الدرجة الثانية.
يتم تصنيع مفتاح التأريض Jn15 في مصنع Usune المتقدم، باستخدام خطوط إنتاج آلية وصارمة اختبار الجودة. يخضع كل منتج لاختبارات ديناميكية وثابتة وعزلية قبل مغادرة المصنع. أ يمكن لفريق البحث والتطوير المحترف توفير تكوينات مخصصة بناءً على جهد أو تيار أو تركيب محدد المتطلبات.
يتطلب المجمع التجاري الذي تبلغ مساحته 320.000 متر مربع في شرق الصين نظامًا آمنًا وموثوقًا لتوزيع الطاقة بقدرة 10 كيلو فولت، بما في ذلك ثماني غرف مفاتيح عالية الجهد من النوع KYN28A-12. هناك حاجة إلى مفاتيح التأريض المستقرة لضمان سلامة الصيانة وحماية النظام.
اختار المقاول Usune Grounding Switch Jn15 (إجمالي 64 وحدة)، مما يتوافق مع جميع الخطوط الواردة والصادرة وخزائن PT. تم التثبيت وفق الإجراءات القياسية، الميكانيكية والكهربائية المتشابكة مع المفاتيح الكهربائية. أثناء التشغيل، يتم اختبار الصمود للتشغيل والتشابك وقصر الدائرة الكهربائية جميعها تلبي التصميم والمعايير الوطنية.
- السلامة التشغيلية: تم التشغيل دون أعطال لأكثر من 3 سنوات، مع استكمال 18 دورة صيانة دون أي عطل
مخاطر السلامة الكهربائية.
- استقرار النظام: نجح في الصمود أمام 3 أعطال في الدائرة القصيرة دون تلف المعدات، مما أدى إلى تقصير انقطاع التيار الكهربائي
وقت التعافي.
- صيانة فعالة: مؤشرات حالة واضحة وتشغيل مريح، مما يقلل من وقت التأريض للصيانة
حوالي 40%.
- تعليقات العملاء: "يعد مفتاح Usune JN15-12 موثوقًا وسهل الاستخدام، وهو أمر ضروري لسلامة الطاقة بشكل عام
المجمع. سيكون خيارًا ذا أولوية للمشاريع المستقبلية."
| غرض | وحدة | حدود |
| الجهد المقنن | كيلو فولت | 12 |
| تصنيف التسامح الحالي لفترة قصيرة | كا | 31.5 |
| مدة الدائرة القصيرة المقدرة | S | 4 |
| تصنيف إغلاق ماس كهربائى الحالي | كا | 80 |
| تصنيف الذروة التسامح الحالي | كا | 80 |

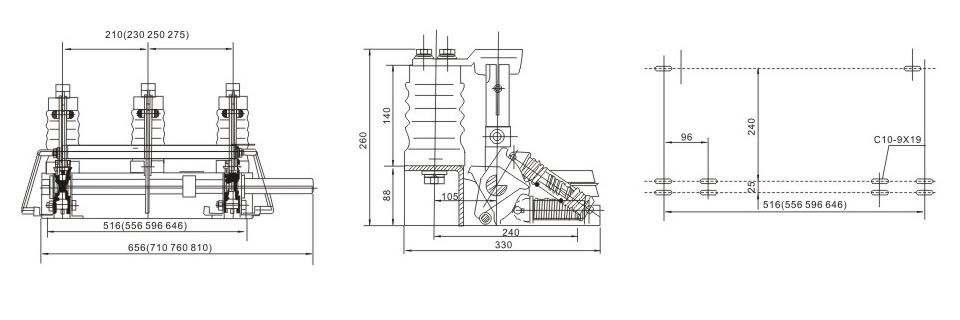

| مسافة مركز جيجيان | مم | 150,210,275 |
| ضغط التردد الصناعي لمدة دقيقة واحدة | كيلو فولت | 42/48 |
| ضغط صدمة البرق | كيلو فولت | 75/85 |
ج: متوافق مع جميع المفاتيح الكهربائية ذات الجهد العالي الداخلية السائدة، مثل KYN28A-12، وHXGN-12، وXGN2-12، وما إلى ذلك، مناسبة لأنظمة 6.6 كيلو فولت/10 كيلو فولت/11 كيلو فولت/12 كيلو فولت وتباعد الطور القياسي 150 مللي متر/165 مللي متر/210 مللي متر/250 مللي متر ؛ يمكن خزائن خاصة يمكن تخصيصها عن طريق الاتصال بـ Usune.
ج: خطة الصيانة الموصى بها:
- كل 6 أشهر: الفحص البصري والتحقق من التآكل والتآكل والوصلات المفكوكة وظروف التشابك.
- سنوياً: اختبار التشغيل والتأكد من سلاسة الفتح والإغلاق وصحة التشابك.
- كل 5 سنوات: اختبار الأداء والتحقق من العزل وقدرة تحمل الدائرة القصيرة وفقًا لما يلي
المعايير.
- كل سنتين: صيانة التشحيم، ووضع مواد التشحيم على الأجزاء المتحركة لإطالة عمر الخدمة.
ج: النماذج القياسية مناسبة للارتفاعات ≥1000m، والتلوث من الدرجة الثانية، والبيئات غير المسببة للتآكل. ل الارتفاعات التي تزيد عن 1000 متر أو البيئات المسببة للتآكل (الكيميائية أو ملح البحر)، تقدم Usune منتجات محسنة، بما في ذلك عزل معزز، وطلاءات مضادة للتآكل، وتصميم مخفض للارتفاع يعتمد على الارتفاع. اتصل بفريقنا الفني للحصول على حلول مخصصة.
تجمع مفاتيح التأريض الداخلية ذات الجهد العالي من سلسلة Usune JN15-12 بين السلامة والموثوقية وتعدد الاستخدامات، التكيف مع أنظمة الطاقة 6.6-12 كيلو فولت. إنها تلبي المعايير العالمية وقد تم إثبات كفاءتها في المشاريع الفعلية أثناء تصنيعها خيار مثالي لحماية التأريض. كمورد صيني محترف، توفر Usune منتجات عالية الجودة والدعم الفني الشامل لمختلف المشاريع في مجال توزيع الطاقة والصناعة والتجارة.
