الجهد العالي قواطع دوائر فراغ داخلي

قاطع الدائرة الفراغية الداخلي HV عبارة عن قاطع دائرة فراغي داخلي عالي الجهد بثلاثة أوضاع، يتم وضعه على النحو التالي: "آمنة وموثوقة وفعالة ولا تحتاج إلى صيانة وقابلة للتكيف مع جميع السيناريوهات." إنها مناسبة لطاقة 3.6-12 كيلو فولت الأنظمة التي تعالج نقاط الضعف في قواطع الدائرة التقليدية وتعمل كوحدة حماية أساسية للطاقة الشبكات والمعدات الصناعية.

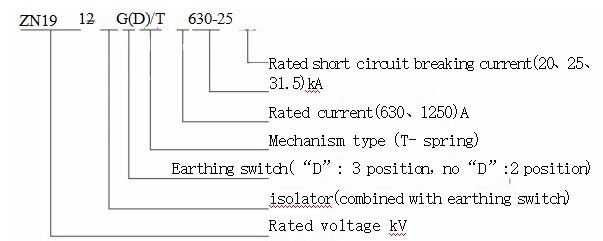

رمز العنصر والمعنى

ملحوظة: إذا لم يكن هناك مفتاح تأريض، فإن عمود التشغيل التأريض يعمل كعمود متشابك، والأبعاد تبقى دون تغيير.

المزايا الأساسية

1. أداء كهروميكانيكي فائق وعمر افتراضي طويل

هيكل ميكانيكي مستقر وأداء كهربائي ممتاز. العمر الميكانيكي يصل إلى 3000 دورة مفاتيح فصل، 10000 دورة لقواطع الدائرة، و 3000 دورة لمفاتيح التأريض. الدائرة الرئيسية يستخدم أعمدة مدمجة في الحالة الصلبة، مما يحسن القدرة على التكيف البيئي وموثوقية العزل، وتحقيق ذلك عملية صيانة خالية وخفض تكاليف الصيانة.

2. تصميم وحدات وعملية مريحة

يدمج الإطار المعياري مكونات أساسية متعددة، مما يحقق تصميمًا مصغرًا. يمكن لآلية التشغيل يمكن استبدالها وصيانتها بشكل مستقل، ودعم التشغيل اليدوي، وتخزين طاقة التيار المتردد/المستمر، والتحكم عن بعد، التكيف مع الاحتياجات التشغيلية المختلفة وتحسين الكفاءة.

3. حماية متعددة لمنع سوء التشغيل

تم تجهيز قاطع الدائرة الفراغية الداخلي عالي الجهد بأجهزة متشابكة كهروميكانيكية شاملة. ال يحتوي جهاز الفصل على انقطاع واضح بعد التعثر، كما أن باب الخزانة متشابك مع مفتاح التأريض، و تم تجهيز الخط الصادر بمستشعر مؤشر الخط المباشر بدون تلامس، مما يضمن التشغيل و التشغيل بشكل شامل سلامة المعدات.

4. تطبيقات متعددة الاستخدامات

إنها تتكيف مع أنواع الخزانات المختلفة ويمكن تركيبها في الاتجاهين الأمامي والخلفي. مناسبة لمختلف الأحمال، فهي مناسبة بشكل خاص للسيناريوهات التي تتضمن التشغيل المتكرر وتيار الدائرة القصيرة المتعددة الانقطاعات، وتلبية احتياجات توزيع الطاقة المتنوعة.

المعلمات التقنية الأساسية

حالة التطبيق في العالم الحقيقي

دراسة حالة من مؤسسة صناعية وتعدينية متوسطة الحجم في شرق الصين تؤكد التطبيق العملي للمنتج القيمة: كان نظام توزيع الطاقة بقدرة 10 كيلو فولت الخاص بالمؤسسة يستخدم في الأصل قواطع دوائر الزيت التقليدية، والتي عانت من خسائر كبيرة، وصيانة معقدة، ونسبة فشل عالية (8٪). بعد استبدال الدائرة المعيبة بالجهد العالي قاطع الدائرة الفراغية الداخلي في عام 2023، تم تحقيق التشغيل بدون صيانة، مما يوفر 30000 يوان صيني في الصيانة السنوية التكاليف، وتقليل استهلاك الطاقة بنسبة 68%، وخفض معدل الفشل إلى أقل من 1%، وضمان التشغيل المستقر لمدة 18 عامًا أشهر دون فشل. وهذا يوضح بشكل كامل قيمة المنتج في "خفض التكلفة، وتحسين الكفاءة، و السلامة"، يعرض قدرات Usune المهنية كمورد.

تعليمات استخدام المنتج وصيانته

1. شروط التشغيل المطبقة

إن قاطع الدائرة الفراغية الداخلي HV مناسب للبيئات الداخلية ذات الارتفاعات أقل من أو يساوي 1000 متر، والكثافة الزلزالية أقل من أو يساوي 8 درجة مئوية، ولا يوجد تآكل متفجر أو اهتزازات شديدة، مع متوسط رطوبة يومي <95% ومتوسط شهري الرطوبة <90%. بالنسبة للارتفاعات التي تزيد عن 1000 متر، يلزم إجراء حسابات احترافية أثناء الاختيار.

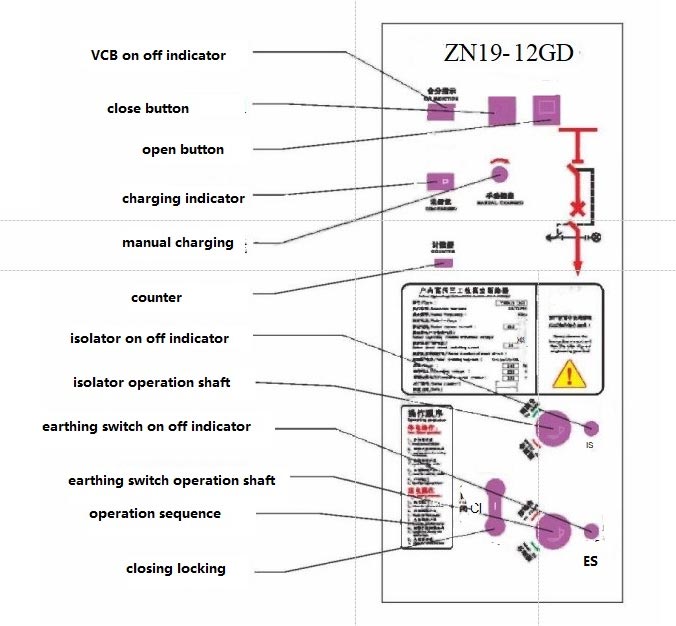

2. إجراءات التشغيل

يدعم التشغيل اليدوي والكهربائي: يتطلب التشغيل اليدوي مقبضًا مخصصًا لتخزين الطاقة التخزين قبل إغلاق وفتح قاطع الدائرة الكهربائية؛ يتطلب التشغيل الكهربائي التوصيل بمصدر طاقة ثانوي الإمداد وتخزين الطاقة والتشغيل عن طريق أزرار التحكم. يفتح مفتاح العزل في اتجاه عقارب الساعة ويغلق عكس اتجاه عقارب الساعة. باب الخزانة ومفتاح التأريض متشابكان من أجل السلامة.

3. متطلبات الصيانة

الوحدة بأكملها لا تحتاج إلى صيانة؛ يجب فحص قاطع الفراغ فقط في حالة حدوث ضرر خارجي يشتبه. تتطلب آلية التشغيل فحصًا منتظمًا، ويجب تنظيف الجزء الخارجي بعد 5 سنوات التشغيل أو بعد الصيانة. يجب أن يتم إجراء الصيانة بواسطة موظفين مؤهلين؛ مصدر الطاقة المساعد يجب أن يتم قطع الاتصال أولا.

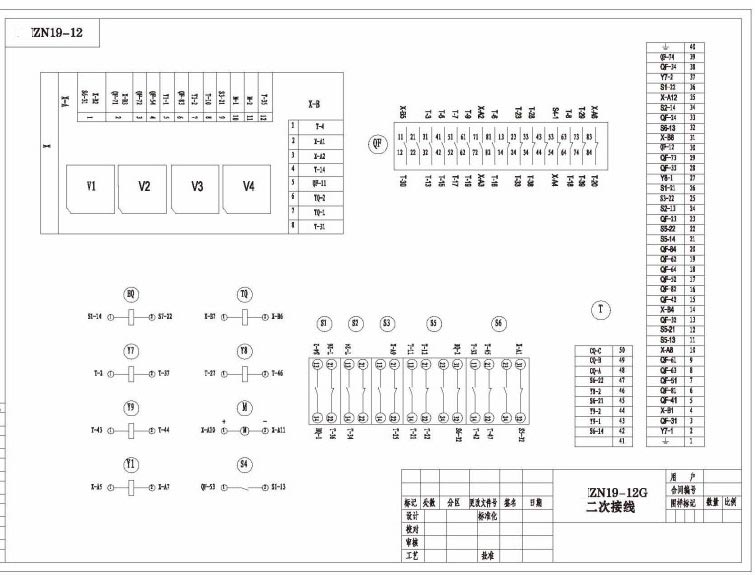

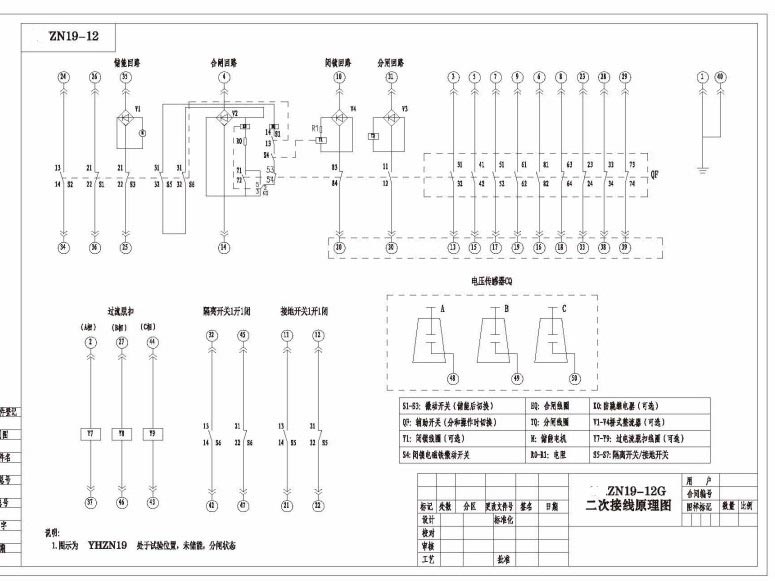

البعد الخارجي ومخطط الأسلاك

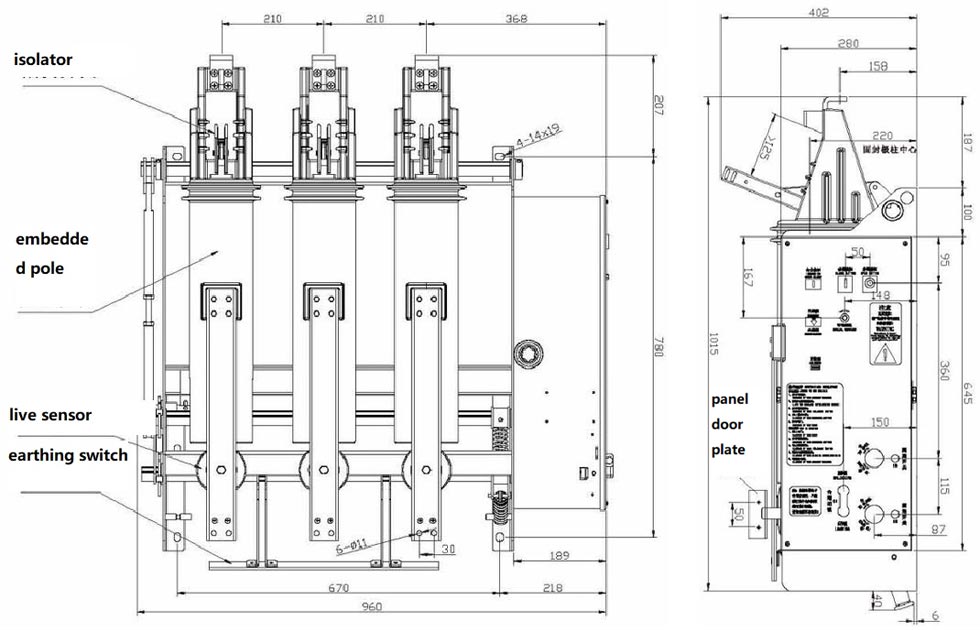

ZN19-12GD/(1250)-(31.5) تركيب الانعكاس

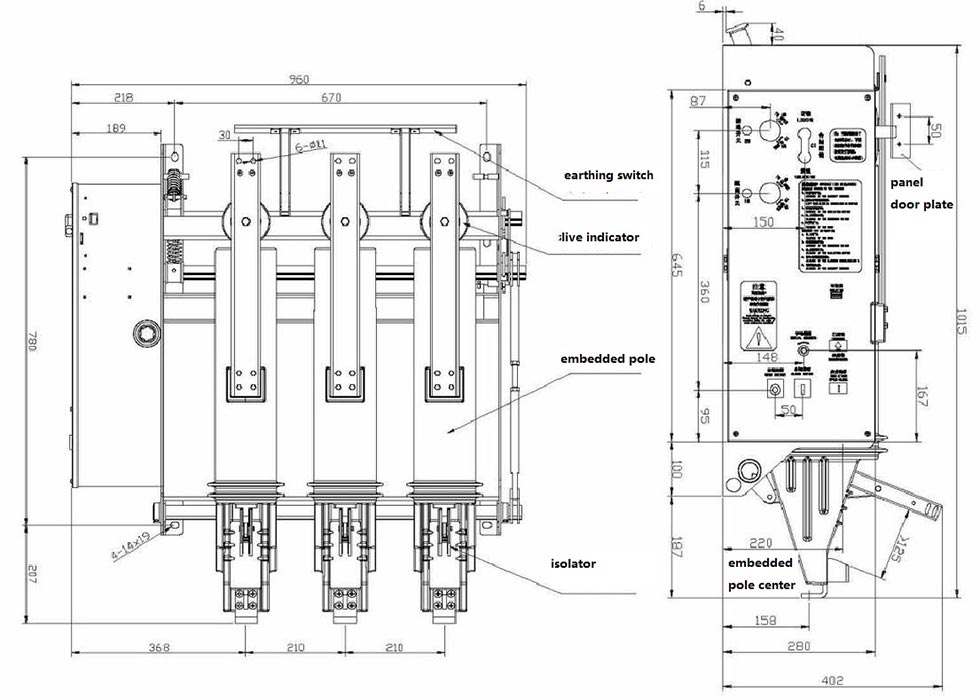

ZN19-12GD/(1250)-(31.5) التثبيت العادي

ضمان العلامة التجارية ومزايا الشراكة

كشركة مصنعة محترفة، تمتلك Usune مصنعًا حديثًا. يخضع قاطع الدائرة الفراغية الداخلي ذو الجهد العالي لدينا أداء صارم واختبار ميكانيكي قبل مغادرة المصنع؛ التعبئة والتغليف والنقل هي موحدة لضمان وصول المعدات في حالة جيدة. كمورد محلي عالي الجودة في الصين، Usune توفر حلولاً مخصصة، وخدمة ما بعد البيع شاملة، والتسليم السريع. ويتم تصدير منتجاتنا إلى الخارج، مما يجعلنا الخيار المفضل في الصناعة لجودتنا الفائقة، ونحن نقدم للمستخدمين باستمرار منتجات موثوقة حلول توزيع الطاقة.
