مع التطور المستمر لأنظمة الطاقة الصناعية، تتطلب محطات الطاقة والمرافق الكهربائية حلولاً أكثر أمانًا وموثوقية لعزل الطاقة أثناء صيانة المعدات.مفاتيح فصل الجهد العاليتلعب دورًا أساسيًا في ضمان السلامة الكهربائية من خلال توفير عزل موثوق وتحسين كفاءة الصيانة.
إن مفتاح فصل الجهد العالي الداخلي من سلسلة GN22-6 هو جهاز كهربائي عالي الجهد من الجيل الجديد تم تطويره لأنظمة الطاقة ذات الجهد المتوسط. من خلال دمج تكنولوجيا النقل الميكانيكي المتقدمة، وهياكل الاتصال المحسنة، والمكونات الموصلة عالية القوة، توفر سلسلة GN22-6 أداء عزل موثوقًا به لمحطات الطاقة الكبيرة والتطبيقات الكهربائية الصناعية.
يتم استخدام مفتاح الفصل الداخلي عالي الجهد GN22-6 بشكل أساسي في محطات الطاقة الكبيرة والأنظمة الكهربائية لعزل مصادر الطاقة أثناء فحص المعدات وصيانتها. يمكن تكوين المنتج كثلاث وحدات مستقلة أحادية القطب أو مجموعة متكاملة ثلاثية الأقطاب، مما يوفر خيارات تركيب مرنة لمتطلبات نظام الطاقة المختلفة.
يتوافق مفتاح الفصل وآلية التشغيل المطابقة له مع GB 1985 (التيار المتناوبمفاتيح فصل الجهد العاليومفاتيح التأريض)، مما يضمن أداءً موثوقًا وتوافقًا مع معايير المعدات الكهربائية ذات الجهد العالي.
| غرض | المتطلبات الفنية |
|---|---|
| ارتفاع | ≥1000 م |
| درجة الحرارة المحيطة | -25 درجة مئوية ~ +40 درجة مئوية |
| الرطوبة النسبية | ≥90% (عند +25 درجة مئوية) |
| بيئة التثبيت | لا يوجد غاز شديد التآكل، أو ضباب ملح، أو غبار، أو مواد متفجرة أو مسببة للتآكل |
| حالة الاهتزاز | لا يوجد اهتزاز شديد متكرر |

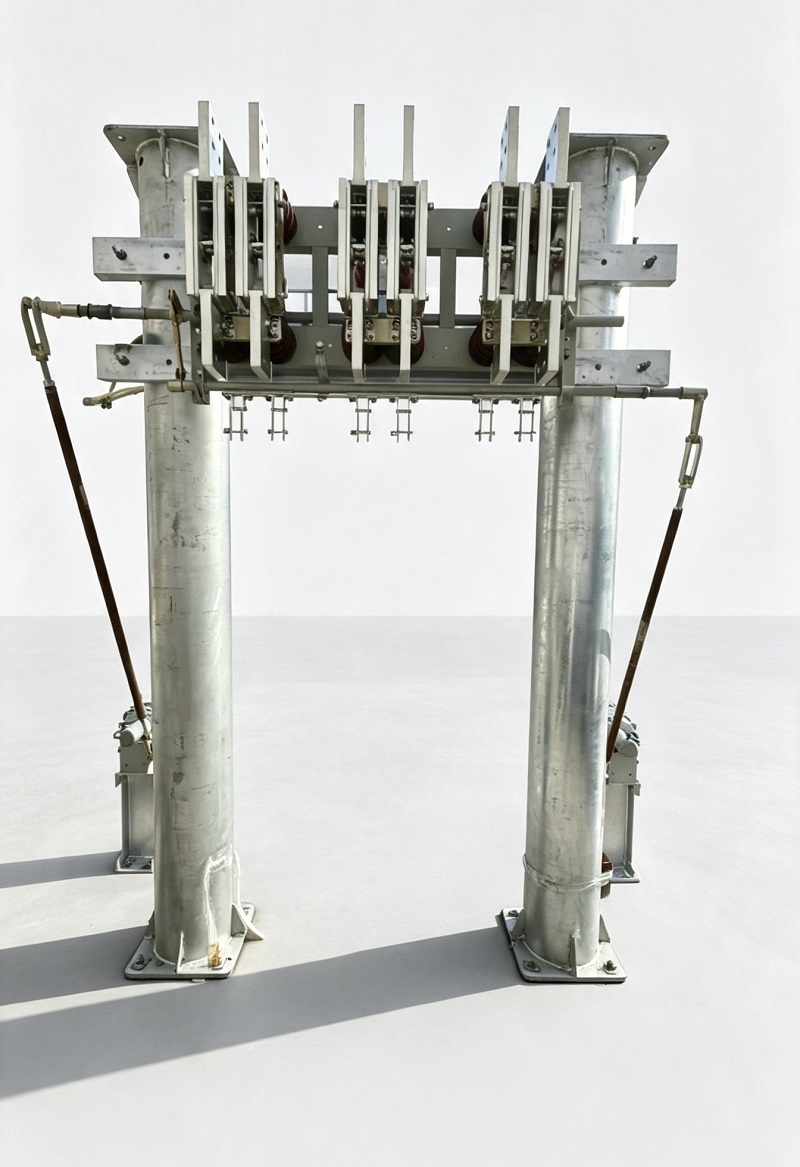

تعتمد سلسلة GN22-6 هيكل شفرة السكين ثلاثي الأقطاب. يتم تثبيت المكونات الموصلة لكل عمود على الإطار الأساسي من خلال العوازل العمودية أو عوازل الجلبة، مما يضمن الدعم الميكانيكي المستقر وأداء العزل الكهربائي.
يتم تصنيع شفرات المفاتيح من ألواح نحاسية سميكة مع تكنولوجيا تصنيع دقيقة، مما يحسن جودة السطح والتوصيل الكهربائي للمكونات الموصلة. يوفر هيكل الاتصال الأمثل أداء اتصال موثوقًا ويوفر إمكانية التنظيف الذاتي أثناء التشغيل، مما يساعد على تقليل مقاومة الاتصال وتحسين استقرار الخدمة.
تختلف سلسلة GN22-6 عن آليات مفتاح الفصل التقليدية، وهي تعتمد آلية إغلاق وقفل مصممة خصيصًا من خطوتين لحل التحدي المشترك بين ضغط التلامس العالي وعزم دوران التشغيل.

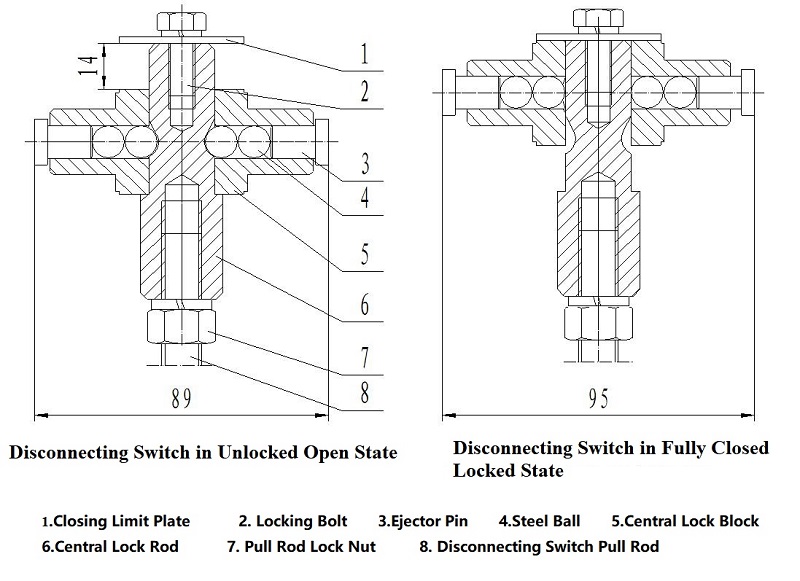

أثناء الدوران الأول بمقدار 80 درجة للعمود الرئيسي، تتحرك شفرة المفتاح من وضع الفتح الكامل إلى وضع الإغلاق الأولي.
أثناء الدوران التالي بمقدار 10 درجات، تقوم آلية كتلة القفل بتشغيل قضيب القفل المركزي، والكرات الفولاذية، ومسامير القاذف. تعمل لوحات القفل المغناطيسي على تضخيم القوة من خلال هيكل الرافعة، مما يزيد من الدفع حوالي 5.5 مرة ويولد ضغط اتصال قوي على شفرة المفتاح.
يوفر هذا الهيكل المبتكر:
تدعم سلسلة GN22-6 مختلف متطلبات التيار المقدر، مما يجعلها مناسبة لتطبيقات توزيع الطاقة عالية التيار وعزل الصيانة.
| نموذج | الجهد المقدر (كيلو فولت) | الحد الأقصى لجهد التشغيل (كيلو فولت) | تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد (كيلو فولت) | التصنيف الحالي (أ) | تيار الاستقرار الديناميكي (كا) | تيار الاستقرار الحراري 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
ملاحظات: يمثل GN22-10 النوع المثبت بشكل مسطح؛ يمثل C النوع من خلال الجدار؛ يمثل D نوع التأريض.
يدعم مفتاح الفصل GN22-6 طرق التثبيت الأفقية والرأسية والمائلة، مما يسمح بالتكامل المرن في الأنظمة الكهربائية المختلفة.
تشمل آليات التشغيل المتوافقة ما يلي:
| التصنيف الحالي | أقصى عزم دوران للتشغيل |
|---|---|
| 2000 أ | <145 نيوتن متر |
| 3150 أ | <180 نيوتن متر |
| 4000 أ | <200 نيوتن متر |
| 5000 أ | <250 نيوتن متر |
| 6300 أ | <300 نيوتن متر |
| 8000 أ | <350 نيوتن متر |
للحفاظ على الأداء المستقر، يجب إجراء الفحص والصيانة المنتظمة بعد التشغيل. تشمل إجراءات الصيانة الموصى بها ما يلي:
| عنصر | المواد الموصى بها |
|---|---|
| المكونات المتحركة | شحم التشحيم ZG-1 |
| اتصل بحماية السطح | SYB1607 الفازلين الصناعي |
مع استمرار تطور الأنظمة الكهربائية نحو قدرة أعلى وموثوقية محسنة، أصبحت تقنية مفتاح الفصل المتقدمة ذات أهمية متزايدة لسلامة الطاقة وصيانة المعدات.
بفضل القدرة الحالية العالية، وهياكل الاتصال المحسنة، والتصميم الميكانيكي الموثوق به، يوفر مفتاح فصل الجهد العالي الداخلي GN22-6 حل عزل يمكن الاعتماد عليه لمحطات الطاقة والمحطات الفرعية والأنظمة الكهربائية الصناعية.
من خلال تحسين السلامة التشغيلية وموثوقية المعدات، تدعم سلسلة GN22-6 التحديث والتطوير المستقر للبنية التحتية للطاقة ذات الجهد المتوسط.
