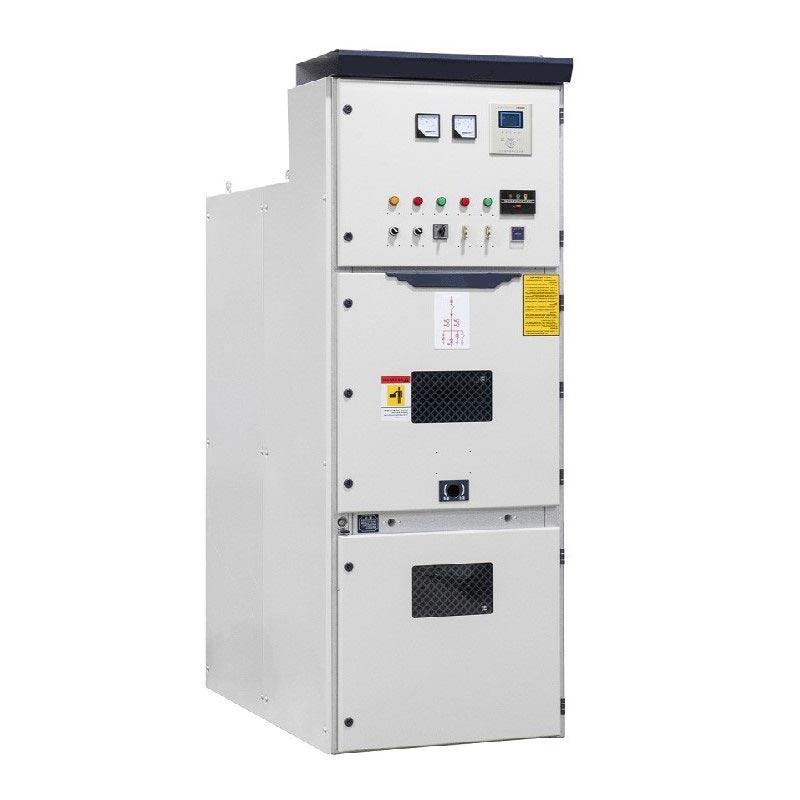

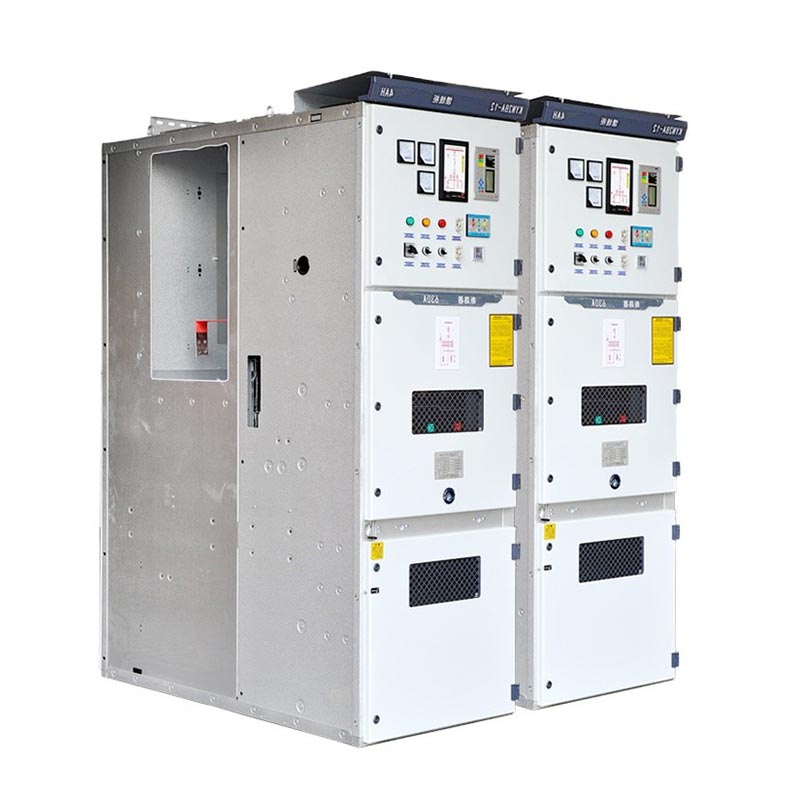

إن Usune Kyn28 Switchgear 12kV عبارة عن جهاز توزيع طاقة داخلي عالي الجهد بجهد مقدر يغطي 3.6 كيلو فولت، 7.2 كيلو فولت، و12 كيلو فولت، مناسب لأنظمة طاقة التيار المتردد ثلاثية الطور 50/60 هرتز. إنها المعدات الكهربائية الأساسية في الطاقة الحديثة النقل والتوزيع، وتوزيع الطاقة الصناعية، ومجالات إمدادات الطاقة للمباني التجارية. المنتج يعتمد هيكلًا مدرعًا ومغلقًا بالمعدن، يفصل تمامًا الوحدات الوظيفية مثل قواطع الدائرة، وقضبان التوصيل، الكابلات وأجهزة التحكم. يمنع هذا التصميم انتشار عيوب الانحناء منذ البداية. إنه كذلك مجهزة بعربة قاطع دائرة مفرغة قابلة للسحب، مما يتيح الصيانة والاستبدال السريع دون الإغلاق أسفل قضيب التوصيل، مما يلبي المتطلبات الأساسية لأنظمة الطاقة بشكل كامل من أجل التشغيل الآمن والمستقر والفعال صيانة.
المفاتيح الكهربائية ذات الجهد المنخفض

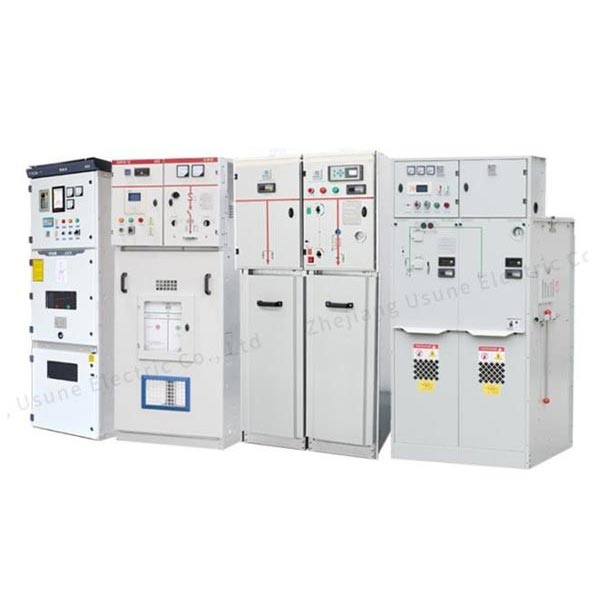

مفاتيح الجهد المتوسط
| المعلمات التقنية | تحديد |
| الجهد المقنن (أور) | 3.6 كيلو فولت، 7.2 كيلو فولت، 12 كيلو فولت |
| التردد المقدر | 50 هرتز/60 هرتز |
| التصنيف الحالي (إير) | 630A، 1250A، 1600A، 2000A، 2500A، 3150A |
| تصنيف كسر الدائرة القصيرة الحالية | 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير، 50 كيلو أمبير (3 ثوانٍ) |
| تصنيف قصير الوقت الصمود الحالي | 25 كيلو أمبير/3 ثانية، 31.5 كيلو أمبير/3 ثانية، 40 كيلو أمبير/3 ثانية، 50 كيلو أمبير/3 ثانية |
| فئة الحماية | IP4X (العلبة الخارجية)، IP2X (المقصورات الداخلية) |
| درجة حرارة التشغيل المحيطة | -15 درجة مئوية ~ +40 درجة مئوية |
| الارتفاع المطبق | ≥1000m (مخفض للارتفاعات الأعلى) |

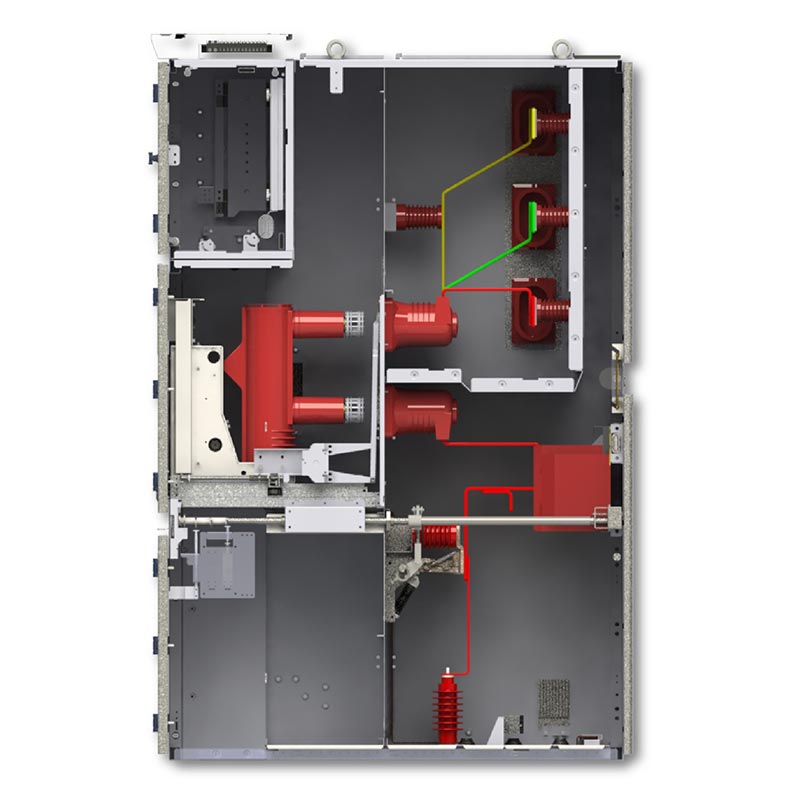

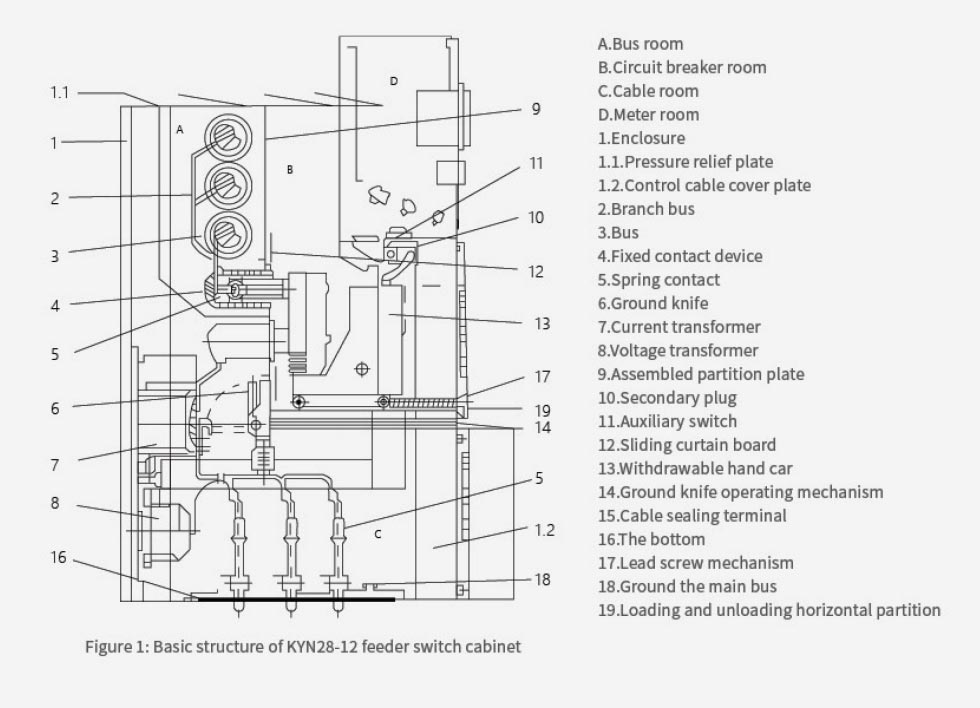

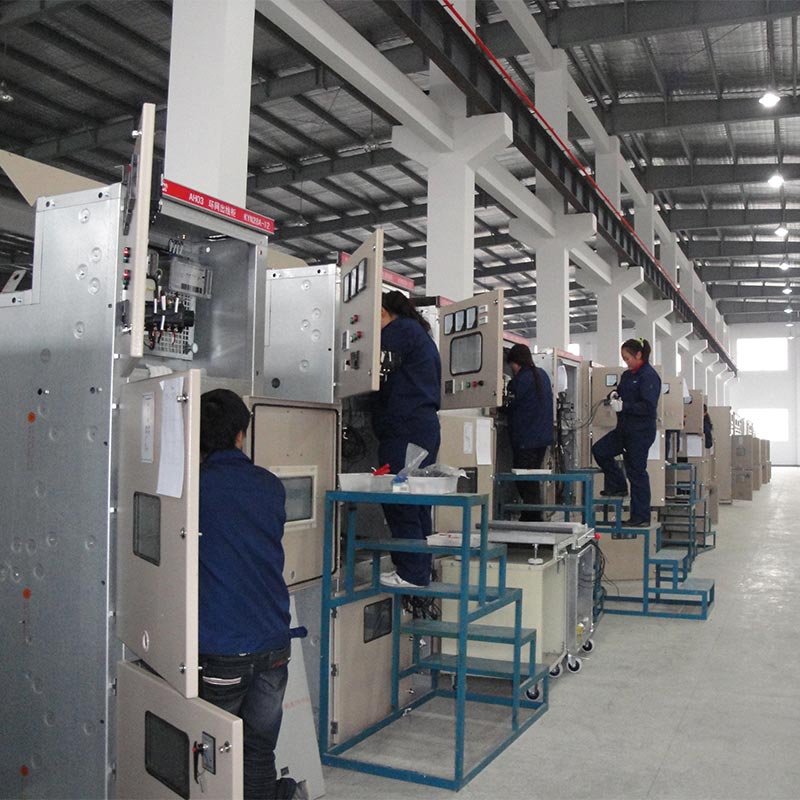

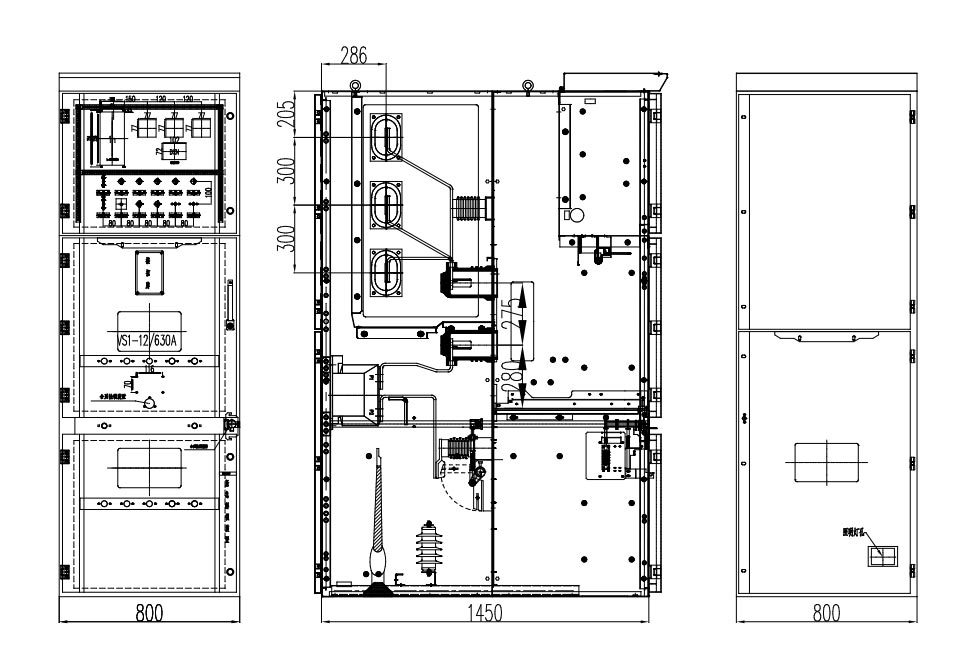

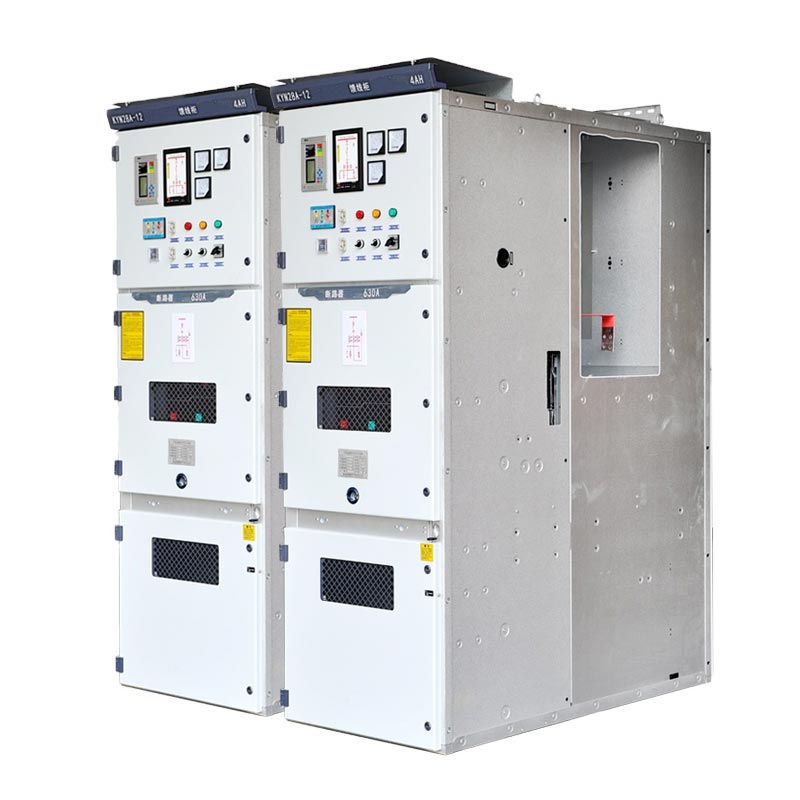

تتبنى Kyn28 Switchgear 12kV تصميمًا معياريًا للمقصورة مع عزل معدني بالكامل. المجالات الوظيفية الأربعة مستقلة تمامًا، وتمنع بشكل فعال انتشار الأخطاء:
1. حجرة قاطع الدائرة: يتم تركيب عربة قاطع الدائرة الكهربائية المجهزة بتوجيه دقيق و
آليات متشابكة لضمان حركة آمنة للعربة.
2. مقصورة قضيب التوصيل: تصميم مغلق لقضبان التوصيل الرئيسية والفرعية مع أداء عزل ممتاز، وتجنب ذلك
خطر الدوائر القصيرة من مرحلة إلى مرحلة/من مرحلة إلى الأرض.
3. حجرة الكابلات: مساحة واسعة، مناسبة لتوصيلات الكابلات متعددة الدوائر، وتسهيل مد الكابلات، والأسلاك،
والاختبار.
4. حجرة الأدوات والتحكم: تدمج أجهزة الحماية، أدوات القياس، ودائرة التحكم
مكونات المراقبة والتشغيل المركزي.
5. جهاز تخفيف الضغط: مُجهز بغطاء مخصص لتخفيف الضغط في الأعلى، يمكنه تحرير القوس بسرعة
الضغط في حالة حدوث أعطال داخلية، مما يضمن سلامة الخزانة والأفراد.

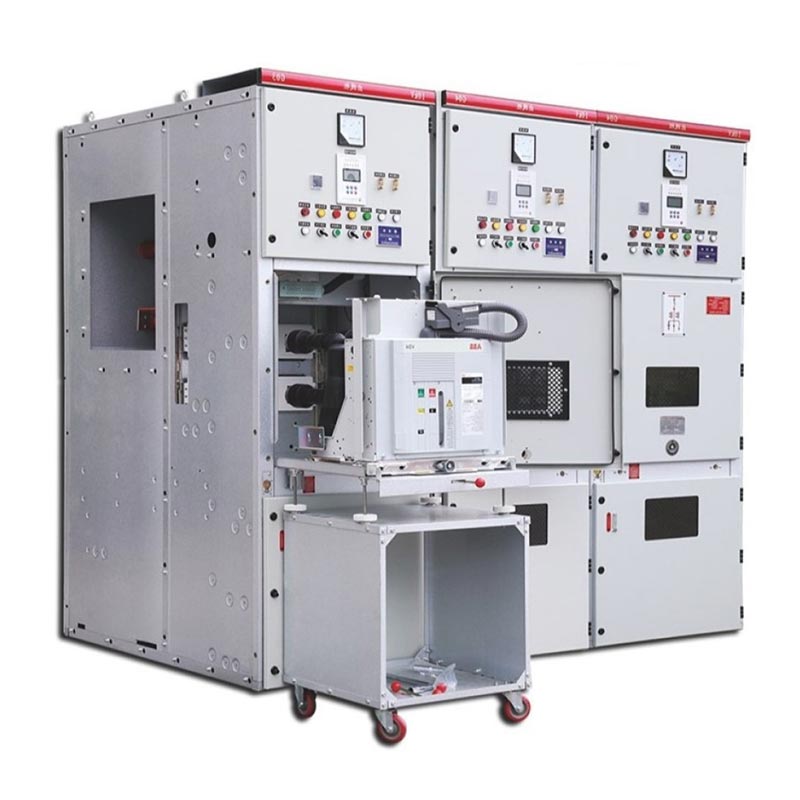

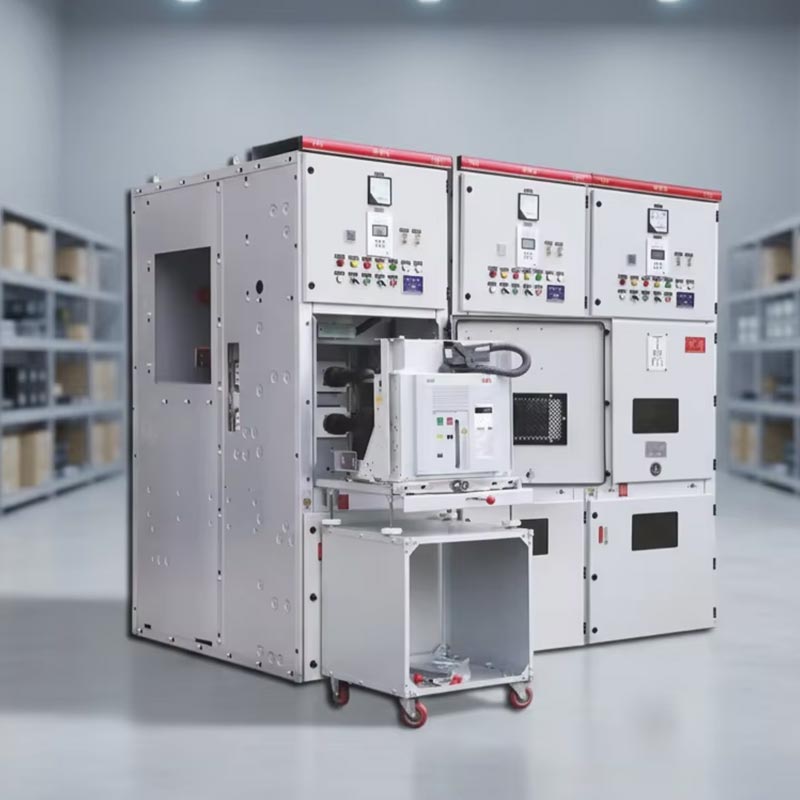

إن قاطع الدائرة، PT، وسلسلة عربة اليد العازلة قابلة للتبديل بالكامل. أثناء الصيانة، ما عليك سوى إزالتها عربة اليد المعيبة ودفع عربة اليد الاحتياطية لاستعادة الطاقة بسرعة دون فصل قضيب التوصيل بالكامل، تقليل وقت صيانة انقطاع التيار الكهربائي بشكل كبير.
- يمنع فتح وإغلاق قواطع الدائرة عن طريق الخطأ؛
- يمنع إزالة/دفع عربة قاطع الدائرة الكهربائية تحت الحمل؛
- يمنع الإغلاق العرضي لمفتاح التأريض أثناء تنشيطه؛
- يمنع التنشيط العرضي عند إغلاق مفتاح التأريض؛
- يمنع الدخول العرضي إلى المقصورات النشطة.
يلغي تصميم التشغيل والصيانة الأمامي بالكامل الحاجة إلى مساحة الصيانة الخلفية، مما يوفر التوفير بشكل فعال مساحة الأرضية في غرفة التوزيع؛ تحتوي الخزانة على سخان تكثيف مدمج، قابل للتكيف مع الرطوبة العالية البيئات، ومنع أخطاء العزل الناجمة عن التكثيف.
تستخدم Kyn28 Switchgear 12kV مواد عزل عالية الجودة وعزلًا متباعدًا بشكل علمي، مما يحقق مستوى عزل عالي. إنه يقاوم بشكل فعال الدوائر القصيرة والجهد الزائد والأعطال الكهربائية الأخرى. مجتمعة بفضل هيكلها المدرع المعدني، فهي تتميز بقدرات قوية للتحكم في القوس.
1. خزانة الخط الوارد: تستقبل الطاقة من مصادر المنبع، مما يوفر استقبال الطاقة والحماية الشاملة.
2. خزانة الخط الصادر: توزع الطاقة على الأحمال والمحركات والدوائر الطرفية الأخرى، مما يوفر الحماية.
3. خزانة قياس الجهد والجهد: تراقب جهد النظام وتوفر حماية من الجهد الزائد.
4. خزانة القياس: تدمج أدوات قياس الطاقة للحصول على إحصائيات دقيقة لاستهلاك الطاقة.
5. خزانة قسم بسبار: تمكن من التشغيل المجزأ، والعزل، والحماية لأقسام بسبار.
6. خزانة العزل: توفر العزل الكهربائي، مما يضمن الصيانة الآمنة.
الحالة 1: مشروع توزيع الطاقة بقدرة 10 كيلو فولت لمركز بيانات كبير في شرق الصين
متطلبات المشروع: يتطلب مركز البيانات توفر الطاقة بنسبة 99.99% وعدم وجود أخطاء ومستقرًا للغاية نظام توزيع الطاقة ذو الجهد المتوسط لضمان إمداد الطاقة دون انقطاع للأحمال الأساسية مثل الخوادم و معدات التبريد.
الحل: تم إنشاء نظام كامل لتوزيع الطاقة باستخدام وحدات Usune Kyn28 Switchgear 12kV، بما في ذلك الخزانات الواردة، وخزائن القياس، وخزائن PT، و12 خزانة صادرة. وهي مجهزة بدائرة قصر 40 كيلو أمبير قواطع دوائر كهربائية ذات سعة كسر وأجهزة حماية متكاملة ذكية لتحقيق خطأ سريع العزلة وموقع الخطأ الدقيق.
النتائج التشغيلية: منذ تشغيله عام 2023، يعمل النظام بدون أي أعطال بنسبة 100%. معدل الدقة في إجراءات الحماية. وقت انقطاع التيار الكهربائي السنوي أقل من 5 دقائق، وهو ما يلبي المستوى العالي بالكامل متطلبات موثوقية إمدادات الطاقة لمركز البيانات وتجنب الخسائر الاقتصادية لعشرات بشكل فعال ملايين الدولارات بسبب انقطاع التيار الكهربائي.
يستخدم نظام التشابك "المقاوم للخمسة" الخاص بمجموعة المفاتيح الكهربائية Usune KYN28 تصميمًا ميكانيكيًا متشابكًا قسريًا بحتًا مع عدم وجود دائرة فتح كهربائية مساعدة، مما يزيل هيكليًا إمكانية سوء التشغيل. فقط يمكن لموظفي الصيانة المحترفين فتحه مؤقتًا باستخدام أدوات متخصصة في ظل ظروف طاقة آمنة الفشل والتأريض. لا يمكن فتحه أثناء التشغيل العادي. وهذا يتوافق تمامًا مع IEC والطاقة المحلية معايير السلامة، وتعظيم سلامة المشغلين والمعدات.
إن نسبة تحمل الرطوبة القياسية للمنتج هي ≥95% في المتوسط اليومي و ≥90% في المتوسط الشهري. سخان المكثف المدمج يجفف الرطوبة تلقائيًا، ويتعامل بسهولة مع بيئات الرطوبة العالية. بالنسبة للسيناريوهات ذات الارتفاعات التي تزيد عن 1000 متر، يمكن أن يكون الأمر كذلك يستخدم مع تخفيض القدرة وفقًا لمعايير صناعة الطاقة (حوالي 10% تخفيض لكل 1000 متر زيادة في الارتفاع). تتوفر أيضًا إصدارات العزل المقوى المصممة خصيصًا لزيادة مسافة الزحف والالتقاء متطلبات تشغيل السلامة على ارتفاعات عالية.
