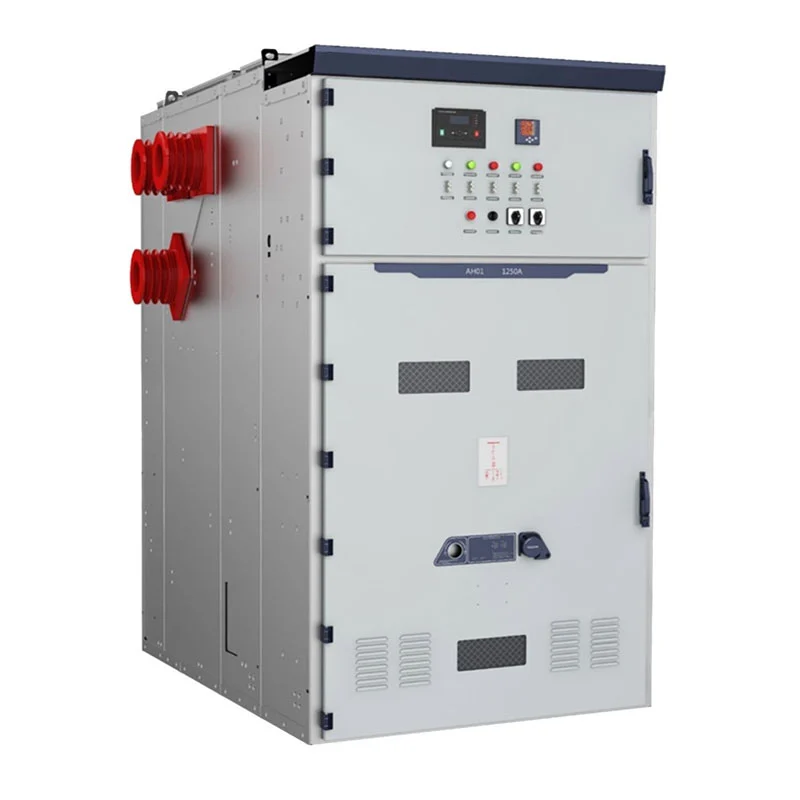

تم تطوير لوحة المفاتيح الكهربائية VCB الداخلية KYN61-40.5 33kV للمشاريع التي تتطلب جهدًا داخليًا عاليًا منصة التوزيع. يجمع تكوينه بين قاطع دائرة مفرغ قابل للسحب، ومغلف بالمعدن البناء، والمقصورات الكهربائية المنفصلة، وأنظمة بسبار، وتوصيلات الكابلات، ومعدات التحكم الثانوية في مجموعة المفاتيح الكهربائية المتكاملة.
تعمل Usune وفقًا لأنظمة الإدارة ISO 9001 وISO 14001 وISO 45001. تم تصميم المعدات وفقا ل معايير IEC وGB المعمول بها، مع توفر شهادة CE للأسواق المعمول بها.
بالنسبة لأنظمة التوزيع من فئة 33 كيلو فولت و36 كيلو فولت، يتطلب اختيار المفاتيح الكهربائية أكثر من مجرد مطابقة القيمة الاسمية الجهد. يحتاج المهندسون إلى مراعاة مستوى العزل، وتيار الحمل، وتيار العطل، وتكوين وحدة التغذية، والمحول القدرة، واتصال الكابل، وتنسيق الحماية، وبيئة التثبيت.
تم تصميم لوحة المفاتيح الكهربائية VCB الداخلية KYN61-40.5 33kV لتوزيع الجهد المتوسط الداخلي حيث تكون هذه يجب تنسيق المعلمات الكهربائية ضمن نظام توزيع الطاقة الكامل.
بالمقارنة مع تطبيقات المفاتيح الكهربائية ذات الجهد المنخفض، فإن الجهد العالي للنظام يركز بشكل أكبر على العزل التنسيق وأداء ماس كهربائى. يمكن لـ Usune تكوين المعدات وفقًا للمعايير الكهربائية المقدمة من قبل العميل.
تستخدم المعدات بنية معدنية مغلقة لتنظيم الأقسام الكهربائية الأولية والثانوية. الرئيسي تشتمل الدائرة على قاطع الدائرة الفراغية، وتوصيلات قضيب التوصيل، ومنطقة إنهاء الكابل، والتأريض المرتبط بها مكونات.
يمكن ترتيب المعدات الثانوية للحماية والقياس والتحكم والإشارة والاتصالات وفقًا لذلك متطلبات المشروع.
يسمح هذا التكوين بتصميم مجموعة المفاتيح الكهربائية حول الشبكة الكهربائية الفعلية بدلاً من استخدامها ترتيب خزانة ثابت واحد لكل تطبيق.
عند مستويات الجهد العالي، يصبح تنسيق الحماية جزءًا مهمًا من تصميم النظام. قاطع الدائرة, يجب تحديد مرحل الحماية والمحولات والكابلات والمعدات الأولية وفقًا للخطأ المحسوب الشروط وفلسفة الحماية.
يوفر قاطع الدائرة الفراغية وظيفة التبديل والانقطاع الأساسية. الحماية المرتبطة و يمكن تكوين نظام التحكم وفقًا للتصميم الكهربائي للعميل.
تساعد الفواصل المعدنية بين الأقسام الوظيفية على تنظيم التخطيط الكهربائي الداخلي، مع تخفيف الضغط يوفر الترتيب مسارًا متحكمًا فيه لتصريف الضغط في حالة حدوث عطل داخلي.
تستقبل الخزانة الواردة الطاقة من الشبكة الكهربائية الأولية وتنقلها إلى شريط توصيل مجموعة المفاتيح الكهربائية نظام. يجب تحديد التيار المقنن ومعدات الحماية ومتطلبات القياس وتكوين الكابل من تصميم المشروع .
تقوم الخزانات الصادرة بتوزيع الطاقة على المحولات أو المحركات أو معدات الإنتاج أو غيرها من الأحمال النهائية. ال يجب أن تتوافق إعدادات التصنيف والحماية الحالية مع الحمل المتصل.
يمكن دمج تكوينات قياس الجهد والجهد حيث يتطلب المشروع مراقبة الجهد، وظائف الحماية، أو القياس الكهربائي.
يمكن لترتيبات تقسيم الحافلات أن تقسم نظام التوزيع إلى أقسام منفصلة وتدعم التيار الكهربائي استراتيجية التشغيل التي يحددها مهندس المشروع.
يمكن توفير تكوينات القياس للتطبيقات التي تتطلب قياس الطاقة والمعلمة الكهربائية المراقبة.

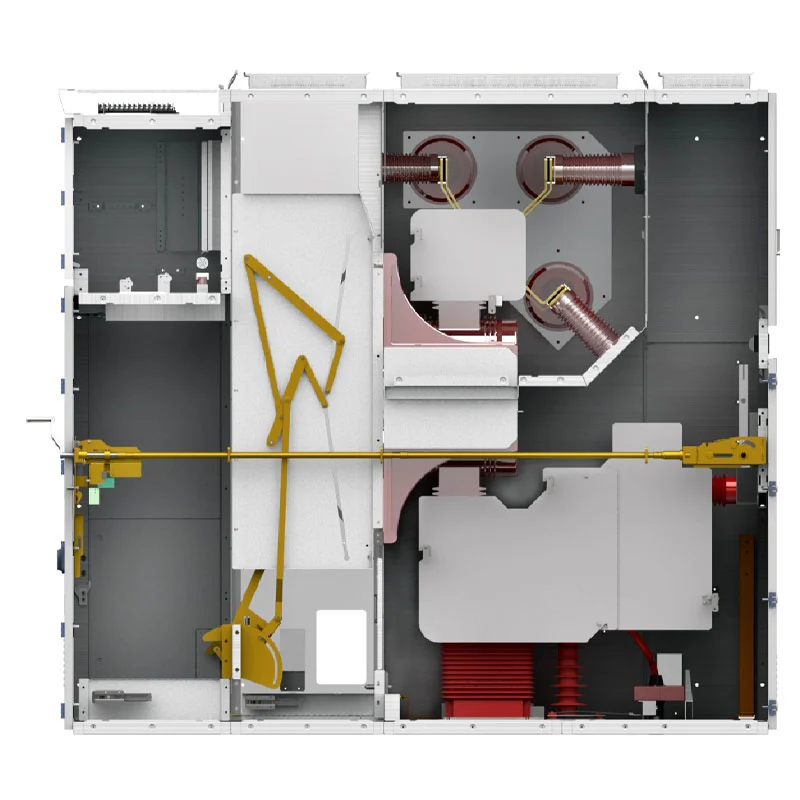

يتم تنظيم الخزانة في أقسام كهربائية محددة، بما في ذلك حجرة الكسارة، وحجرة التوصيل، حجرة الكابلات، وحجرة الأدوات/التحكم.
يستوعب قسم القاطع قاطع الدائرة الفراغية وآلية تشغيله. يوفر قسم بسبار الاتصال الكهربائي الرئيسي بين الخزانات، في حين توفر حجرة الكابلات مساحة للوارد و اتصالات الكابلات الصادرة.
يحتوي قسم الأجهزة والتحكم على المكونات الثانوية المطلوبة للحماية والقياس والتحكم إشارة.
يمنح هذا الترتيب المهندسين بنية داخلية واضحة عند التخطيط للتركيب، وتوجيه الكابلات، التكليف والصيانة.
يشتمل الجهاز على نظام تشابك ميكانيكي مصمم لتقييد تسلسلات التشغيل غير الصحيحة.
تهدف آلية الحماية الخمسة إلى منع التشغيل غير الصحيح لقاطع الدائرة وحركة الجزء القابل للسحب الوحدة تحت الحمل، وإغلاق مفتاح التأريض أثناء تنشيطه، وتنشيط الدائرة أثناء تشغيل مفتاح التأريض لا يزال مغلقا، والوصول العرضي إلى المقصورات النشطة.
تم أيضًا دمج جهاز تخفيف الضغط المثبت بالأعلى في هيكل الخزانة لتوفير ضغط يمكن التحكم فيه الافراج خلال حالة خطأ داخلي.
يمكن تكوين لوحة المفاتيح الكهربائية VCB الداخلية KYN61-40.5 33kV للطاقة الواردة، واتصالات المحولات، المغذيات الصادرة، وتقسيم الحافلات، والقياس، وقياس الجهد في المحطات الفرعية الداخلية.
يمكن لمحطات الطاقة استخدام المفاتيح الكهربائية للتوزيع المساعد للجهد المتوسط، والأنظمة الكهربائية المرتبطة بالمولدات، مغذيات المحولات، وتوزيع الطاقة في اتجاه مجرى النهر.
يمكن للمنشآت الصناعية الكبيرة استخدام تكوينات تغذية مختلفة للمحركات والمحولات وأنظمة الإنتاج، المضخات والضواغط والمعدات الكهربائية المساعدة.
يمكن لعمليات التعدين ذات الأحمال الكهربائية ذات الطاقة العالية تكوين مجموعة المفاتيح الكهربائية حول مغذيات المحولات، والمحركات، معدات التهوية وأنظمة الضخ ومرافق المعالجة.
المعدات مناسبة أيضًا للبنية التحتية المتخصصة حيث يحتاج التوزيع الكهربائي إلى التنسيق مع العديد من المباني ومناطق المعدات والأنظمة المساعدة.
يعد مشروع Cas-space Rocket Launch Project مرجعًا للمشروع لتطبيقات المفاتيح الكهربائية ذات الجهد المتوسط من Usune.
تشتمل منشأة إطلاق الصواريخ على بنية تحتية متخصصة وأحمال كهربائية متعددة موزعة عبرها مجالات وظيفية مختلفة. ولذلك يحتاج نظام توزيع الطاقة الخاص به إلى دوائر واردة ومغذية منسقة الحماية والعزل الكهربائي والقياس والتحكم.
بالنسبة لهذا المشروع، تم استخدام المفاتيح الكهربائية كجزء من التوزيع الكهربائي للجهد المتوسط في الموقع الترتيب. يتطلب المشروع دمج المعدات الكهربائية مع البنية التحتية الأوسع بدلاً من دمجها مع البنية التحتية الأوسع يتم التعامل معها على أنها تركيب خزانة مستقل.
يوضح هذا التطبيق خبرة Usune في توريد معدات توزيع الجهد المتوسط للمتخصصين المشاريع الهندسية مع متطلبات النظام الكهربائي المحددة.
| غرض | مواصفة |
| مسلسل | KYN61 |
| الجهد المقنن | 3.6 كيلو فولت، 7.2 كيلو فولت، 12 كيلو فولت، 24 كيلو فولت، 36 كيلو فولت |
| التردد المقدر | 50 هرتز / 60 هرتز |
| التصنيف الحالي | 630A، 1250A، 1600A، 2000A، 2500A، 3150A |
| تصنيف كسر الدائرة القصيرة الحالية | 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير، 50 كيلو أمبير |
| تصنيف قصير الوقت الصمود الحالي | 25 كيلو أمبير/3 ثانية، 31.5 كيلو أمبير/3 ثانية، 40 كيلو أمبير/3 ثانية، 50 كيلو أمبير/3 ثانية |
| درجة الحماية | العلبة الخارجية IP4X / المقصورات الداخلية IP2X |
| درجة الحرارة المحيطة | -15 درجة مئوية إلى +40 درجة مئوية |
| الرطوبة النسبية | المتوسط اليومي ≥95%؛ المتوسط الشهري ≥90% |
| ارتفاع | ≥1000m، مع تخفيض السرعة للارتفاع الأعلى |
| تثبيت | داخلي |
| نظام | ثلاث مراحل AC |
يجب تأكيد التكوين الكهربائي النهائي وفقًا لجهد المشروع الفعلي، والتيار، ومستوى الخطأ، متطلبات العزل ونظام الحماية وشروط التثبيت.
بالنسبة لمشروع المفاتيح الكهربائية من فئة 33 كيلو فولت، يجب أن يعتمد الشراء على النظام الكهربائي الكامل بدلاً من كمية الخزانة وحدها. يجب على فريق المشروع التأكد من جهد النظام المقنن، تيار الحمل المستمر، مستوى الدائرة القصيرة، وكمية التغذية، وقدرة المحول، وترتيب الكابلات، ومتطلبات الحماية، والمطلوبة وظائف القياس.
بالنسبة للمشاريع الأكبر حجمًا، قد تحتوي المجموعة على وظائف خزانة مختلفة. الواردة، الصادرة، PT، القياس، الحافلة يمكن الجمع بين تكوينات المقطع والعزل وفقًا للمخطط الكهربائي أحادي الخط.
يساعد هذا الأسلوب على منع عدم التطابق بين مجموعة المفاتيح الكهربائية والمحولات والكابلات وأجهزة الحماية المتصلة، والأحمال المصب.
يمكن تطوير الترتيب النهائي للخزانة وفقًا للهندسة الكهربائية للمشروع. مختلفة يمكن ترتيب عدد من الدوائر الواردة والصادرة في مجموعة مفاتيح منسقة.
قد يشتمل نظام التوزيع النموذجي على خزانة واردة متصلة بمصدر الطاقة الرئيسي، والعديد منها الخزانات الصادرة التي تزود المحولات أو الأحمال الرئيسية، وخزائن PT أو قياس الجهد الإضافية قياس ومراقبة الطاقة.
عندما يتطلب المشروع مصدرين للطاقة أو أقسام حافلة مقسمة، يمكن أيضًا توفير وظائف تقسيم الحافلات تم دمجها في التشكيلة.
تجعل طريقة التكوين هذه المعدات مناسبة لكل من المحطات الفرعية الفردية والخزانات المتعددة الأكبر حجمًا أنظمة التوزيع.

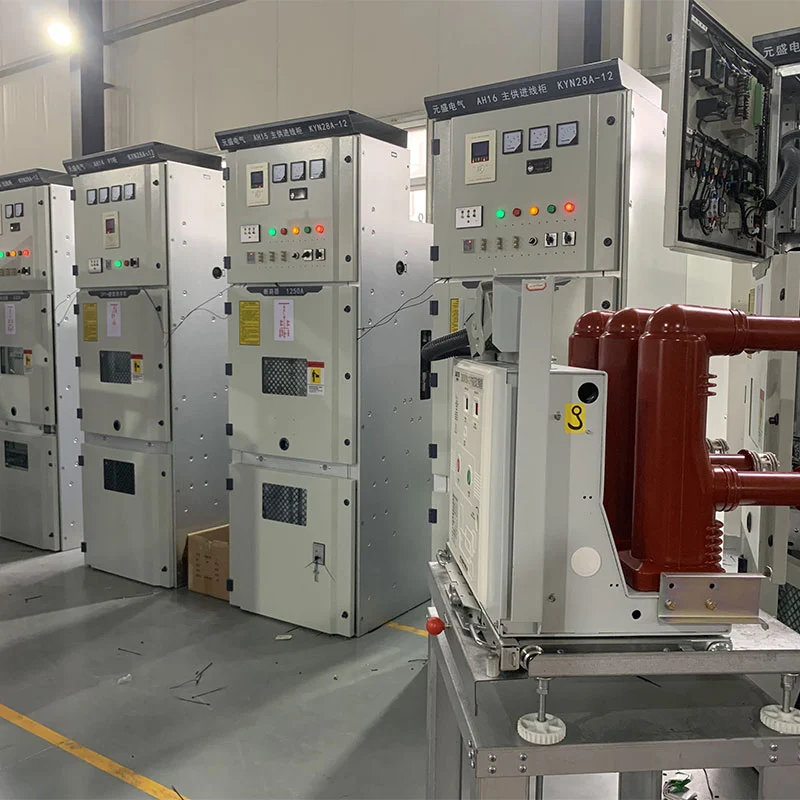

قبل التسليم، تخضع مجموعة المفاتيح الكهربائية المكتملة لفحص مجموعة الخزانة، ووصلات الدائرة الأولية، الأسلاك الثانوية، والتشغيل الميكانيكي، والوظائف الكهربائية ذات الصلة.
الآلية القابلة للسحب، وتشغيل قاطع الدائرة، والوظائف المتشابكة، وترتيب التأريض، والخزانة يتم فحص البناء أثناء عملية فحص الإنتاج.
يمكن لـ Usune توفير سجلات الفحص ووثائق الاختبار ذات الصلة وفقًا لمتطلبات المشروع، مما يسمح بذلك العملاء ومقاولو EPC والمفتشين الخارجيين للتحقق من المعدات قبل الشحن.
لا تقتصر قيمة نظام المفاتيح الكهربائية ذات الجهد المتوسط على تصنيفه الكهربائي الأولي. لكبيرة البنية التحتية والمشاريع الصناعية، تحتاج المعدات أيضًا إلى دعم التشغيل المنظم والمخطط له الصيانة وإدارة الدوائر المستقبلية والتكامل المستقر مع شبكة توزيع الطاقة الأوسع.
يوفر البناء المجزأ للوحة المفاتيح الكهربائية VCB الداخلية KYN61-40.5 33kV ترتيبًا محددًا للمعدات الأولية والثانوية، في حين يسمح تصميم قاطع الدائرة القابل للسحب بوحدة التبديل تم نقله للفحص والخدمة.
بالنسبة للمنشآت التي من المتوقع أن يعمل فيها التوزيع الكهربائي لسنوات عديدة، يمكن أن يساعد هذا المزيج في الإنشاء نظام توزيع الجهد المتوسط أكثر قابلية للإدارة وتبسيط تخطيط الصيانة المستقبلية.
تتضمن المواصفات المقدمة تكوينات 3.6 كيلو فولت، و7.2 كيلو فولت، و12 كيلو فولت، و24 كيلو فولت، و36 كيلو فولت. الجهد المقنن الفعلي يجب تأكيده وفقًا لنظام الطاقة الخاص بالعميل.
تسرد المواصفات المتوفرة تكوينًا مقننًا بجهد 36 كيلو فولت، والذي يمكن أخذه في الاعتبار بالنسبة للأنظمة من فئة 33 كيلو فولت للتأكد من متطلبات النظام الفعلية ومستوى العزل والمعايير المعمول بها.
يتم استخدامه لاستقبال الطاقة ذات الجهد المتوسط وتوزيعها وتبديلها وحمايتها وقياسها والتحكم فيها أنظمة طاقة التيار المتردد الداخلية ثلاثية الطور.
تتراوح التكوينات المقدمة من 630A إلى 3150A. ينبغي اختيار التقييم الصحيح وفقا للحد الأقصى الحمل المستمر وتصميم المشروع.
تشمل التقييمات المتاحة 25 كيلو أمبير، و31.5 كيلو أمبير، و40 كيلو أمبير، و50 كيلو أمبير، مع تحديد القيمة المطبقة حسب الخطأ المحسوب مستوى النظام الكهربائي.
نعم. يمكن لـ Usune تكوين وظائف الوارد والصادر وPT والقياس ومقسم الناقلات والعزل وفقًا لـ مخطط العميل ذو الخط الواحد والمتطلبات الفنية.
تعمل Usune وفقًا لأنظمة الإدارة ISO 9001 وISO 14001 وISO 45001. تم تصميم المنتجات وفقا ل معايير IEC وGB المعمول بها، مع توفر شهادة CE للتكوينات المعمول بها.
نعم. يمكن أن توفر Usune المواصفات الفنية وتقارير الاختبار والرسومات ووثائق المشروع الأخرى وفقًا لما يلي متطلبات العملاء والهندسة.
تم تصميم التكوين القياسي للتركيب الداخلي. الظروف الخاصة مثل الارتفاعات العالية والعالية يجب التأكد من الرطوبة أو الظروف البيئية غير العادية قبل الطلب.
