لوحة Vcb متوسطة الجهد مناسبة لمحطات الطاقة والمحطات الفرعية والمرافق الصناعية وشركات التعدين، المباني التجارية، وغيرها من مشاريع التوزيع الداخلية ذات الجهد المتوسط. تقوم Usune بتصنيع المعدات وفقًا لمعايير IEC وGB المعمول بها وتعمل بموجب إدارة ISO 9001 وISO 14001 وISO 45001 الأنظمة، مع شهادة CE المتاحة لمتطلبات السوق الدولية.

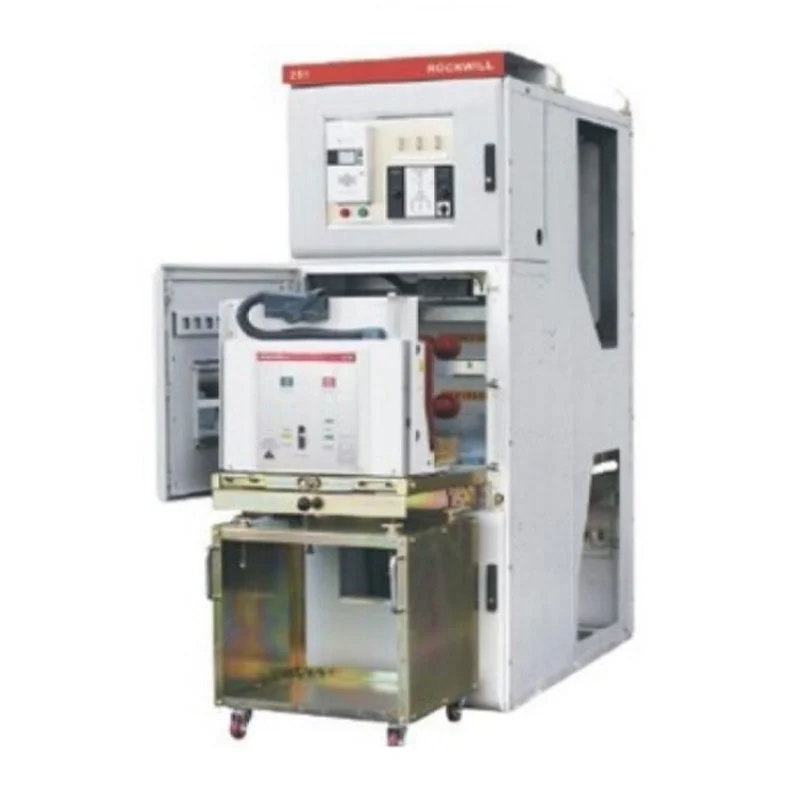

السمة الرئيسية لهذه المفاتيح الكهربائية هي ترتيب قاطع الدائرة الكهربائية القابل للسحب. بدلًا من الدائم عند تثبيت قاطع الدائرة الكهربائية داخل الخزانة، يتم تثبيت القاطع على عربة متحركة يمكن تحريكها بين الخدمة والاختبار والمواقع المعزولة وفقًا لإجراءات التشغيل.
يوفر هذا التصميم مزايا عملية أثناء الفحص والاستبدال واستكشاف الأخطاء وإصلاحها. قاطع الدائرة يمكن تكوين العربات، وعربات PT، وعربات العازلة وفقًا للمخطط الكهربائي، في حين أن يسمح الهيكل القابل للسحب لموظفي الصيانة بالوصول إلى المعدات ذات الصلة دون تفكيكها خزانة كاملة.
للمحطات الفرعية وأنظمة التوزيع الصناعية حيث يلزم إجراء الصيانة المخططة واستبدال المعدات تم الانتهاء منه بكفاءة، ويمكن للتصميم القابل للسحب تبسيط عمليات الخدمة وتقليل الوقت المطلوب تدخل المعدات.
يعد التشغيل الآمن أحد الاعتبارات الشرائية الرئيسية للمفاتيح الكهربائية ذات الجهد المتوسط بسبب تسلسلات التبديل غير الصحيحة يمكن أن تخلق مخاطر كهربائية خطيرة. تشتمل سلسلة KYN28 على نظام تعشيق ميكانيكي بخمسة مقاومة مصممة لتقييد إجراءات التشغيل غير الصحيحة.
يمنع هيكل التعشيق التشغيل الخاطئ لقاطع الدائرة الكهربائية، ويمنع سحب العربة أو دفعها إلى الأسفل الحمل، يمنع إغلاق مفتاح التأريض عند تنشيط الدائرة، ويمنع الدائرة من الوجود يتم تنشيطه أثناء إغلاق مفتاح التأريض، ويمنع الأفراد من الدخول عن طريق الخطأ إلى المقصورات الحية.
يوفر ترتيب التشابك الميكانيكي هذا حاجزًا إضافيًا للسلامة المادية أثناء التبديل والتشغيل عمليات الصيانة، مما يساعد المشغلين على اتباع تسلسل التشغيل الصحيح.

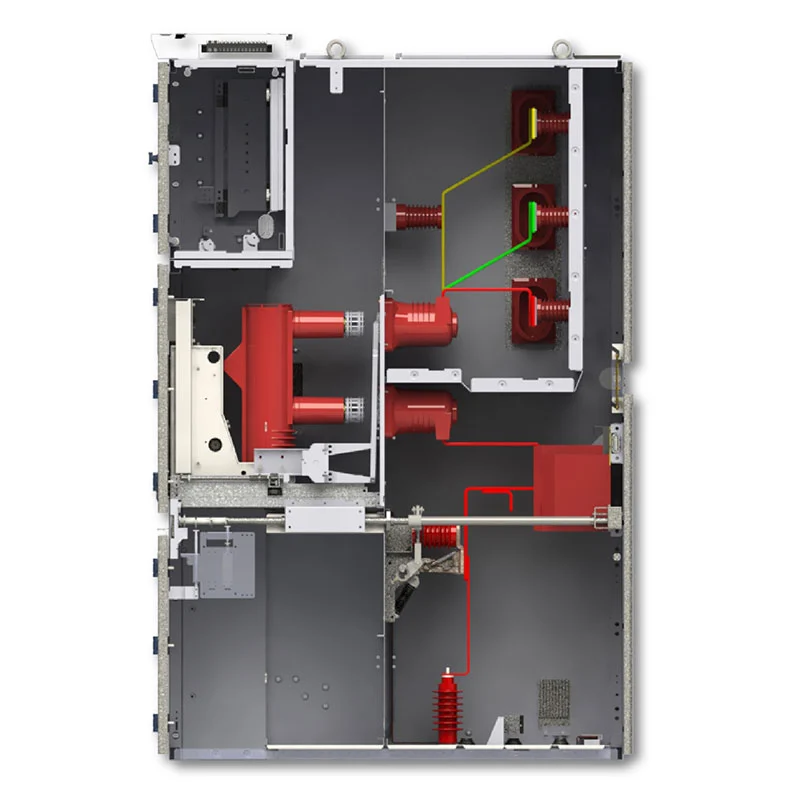

تتبنى لوحة Vcb ذات الجهد المتوسط هيكلًا داخليًا مقسمًا إلى المعدن يفصل بين التيار الكهربائي الرئيسي أقسام. حجرة الكسارة، وحجرة التوصيل، وحجرة الكابلات، وحجرة الأدوات والتحكم، و يتم ترتيب قسم تخفيف الضغط بشكل مستقل.
يساعد هذا البناء المجزأ على الحد من انتشار الخطأ الداخلي ويفصل بين الأجزاء المختلفة المكونات الكهربائية أثناء الفحص والصيانة. كما أنه يجعل التخطيط الكهربائي الداخلي أسهل المشغلين وموظفي الصيانة لفهم.
توفر اللوحات العلوية لتخفيف الضغط مسارًا متحكمًا لتحرير الضغط في حالة حدوث داخلي خطأ القوس، مما يساعد على تقليل التأثير المحتمل لضغط الخطأ على الأفراد والمعدات المحيطة.
تم تصميم الخزانة للتشغيل والصيانة من الجانب الأمامي، والتي يمكن أن تكون ذات قيمة عندما تكون الغرفة الكهربائية بها وصول خلفي محدود. يمكن للمشغلين تنفيذ إجراءات التبديل والصيانة الروتينية من الجزء الأمامي للوحدة المعدات وفقا لتسلسل التشغيل المعتمد.
يساعد ترتيب الوصول الأمامي أيضًا على تبسيط تخطيط غرفة المعدات ويمكن أن يقلل المساحة المطلوبة خلفها خزانة لأنشطة الصيانة الروتينية. يمكن تكوين سخان التكثيف المدمج للبيئات الرطبة للمساعدة في تقليل المخاطر المرتبطة بالتكثيف داخل الخزانة.
تتطلب أنظمة توزيع الجهد المتوسط المختلفة وظائف خزانة مختلفة. يمكن تكوين المعدات كما خزانة واردة لتلقي الطاقة من الشبكة الأولية، أو خزانة صادرة لتزويد المغذيات أو المحركات، أو خزانة قياس الجهد والجهد، أو خزانة القياس، أو خزانة تقسيم الناقل، أو العزل مجلس الوزراء.
تسمح مرونة التكوين هذه لمقاولي EPC وتكامل الأنظمة الكهربائية والمستخدمين الصناعيين بالتطوير تشكيلة المفاتيح الكهربائية وفقًا للمخطط أحادي الخط للمشروع بدلاً من اعتماد خزانة متطابقة الترتيب لكل تطبيق.
تتطلب محطات توليد الطاقة معدات موثوقة ذات جهد متوسط لتلقي الطاقة الكهربائية وتوزيعها والتحكم فيها ضمن الأنظمة المساعدة والتوزيع. يوفر ترتيب VCB القابل للسحب حلاً عمليًا لـ حماية الدائرة والتبديل مع السماح لفرق الصيانة بإزالة أو استبدال عربة الكسارة عندما مطلوب.
في المحطات الفرعية، يمكن تكوين مجموعة المفاتيح الكهربائية لوحدات التغذية الواردة، والدوائر الصادرة، وتقسيم الناقلات، والجهد القياس، ووظائف التوزيع الأخرى. يساعد هيكل المقصورة ونظام التشابك الخماسي دعم إجراءات التبديل والصيانة الآمنة.
غالبًا ما تقوم المصانع والمنشآت الصناعية بتشغيل محركات ومحولات وخطوط إنتاج متعددة ومساعدة الأنظمة الكهربائية. يمكن تكوين المعدات لمتطلبات حماية التغذية والمحركات المختلفة، توفير تحويل وتوزيع مركزي للجهد المتوسط داخل المحطة.
تتطلب مرافق التعدين توزيعًا كهربائيًا يمكن الاعتماد عليه للمحركات والمضخات وأنظمة التهوية والمعالجة المعدات والأحمال المساعدة. يوفر البناء المغطى بالمعدن وترتيب قاطع الدائرة القابل للسحب أ التكوين العملي لأنظمة توزيع الجهد المتوسط في الأماكن المغلقة.
قد تتطلب المباني التجارية الكبيرة والمرافق الشاهقة معدات دخل وتوزيع ذات جهد متوسط داخل غرف كهربائية مخصصة. يمكن أن يساعد تشغيل وصيانة الجانب الأمامي في تبسيط تخطيط غرفة المعدات حيث تكون مساحة التثبيت محدودة.
تتوفر لوحة Vcb ذات الجهد المتوسط لمختلف متطلبات توزيع الجهد المتوسط. التقنية الرئيسية المعلمات تشمل:
| غرض | مواصفة |
| الجهد المقنن | 3.6 كيلو فولت، 7.2 كيلو فولت، 12 كيلو فولت |
| التردد المقدر | 50 هرتز / 60 هرتز |
| التصنيف الحالي | 630A، 1250A، 1600A، 2000A، 2500A، 3150A |
| تصنيف كسر الدائرة القصيرة الحالية | 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير، 50 كيلو أمبير |
| تصنيف قصير الوقت الصمود الحالي | 25 كيلو أمبير/3 ثانية، 31.5 كيلو أمبير/3 ثانية، 40 كيلو أمبير/3 ثانية، 50 كيلو أمبير/3 ثانية |
| درجة الحماية | العلبة الخارجية IP4X، المقصورات الداخلية IP2X |
| درجة الحرارة المحيطة | -15 درجة مئوية إلى +40 درجة مئوية |
| ارتفاع | ≥1000 م، تم تخفيضه للارتفاعات الأعلى |
| تثبيت | داخلي |
يجب أن يكون الجهد المقنن الفعلي والتيار وقدرة الدائرة القصيرة وترتيب الخزانة والمعلمات الفنية الأخرى يتم تأكيده وفقًا لمخطط المشروع أحادي الخط ومواصفات العميل.
تم تصميم الجهاز للتركيب الداخلي مع نطاق درجة حرارة محيطة يتراوح من -15 درجة مئوية إلى +40 درجة مئوية. اليومية ويجب ألا يتجاوز متوسط الرطوبة النسبية 95%، بينما يجب ألا يتجاوز المتوسط الشهري 90%.
يجب أن تكون بيئة التركيب خالية من الغازات المتفجرة أو المسببة للتآكل، والغبار الموصل، والاهتزاز الشديد. بالنسبة لعمليات التثبيت خارج شروط الخدمة القياسية، يجب تأكيد المتطلبات الفنية مع Usune قبل الإنتاج بحيث يمكن تقييم التكوين المناسب.
يتمتع Usune بأكثر من 14 عامًا من الخبرة في مجال المعدات الكهربائية ويحتفظ بفريق بحث وتطوير ذو خبرة قادر على تطوير تكوينات المعدات وفقًا للمتطلبات الخاصة بالمشروع.

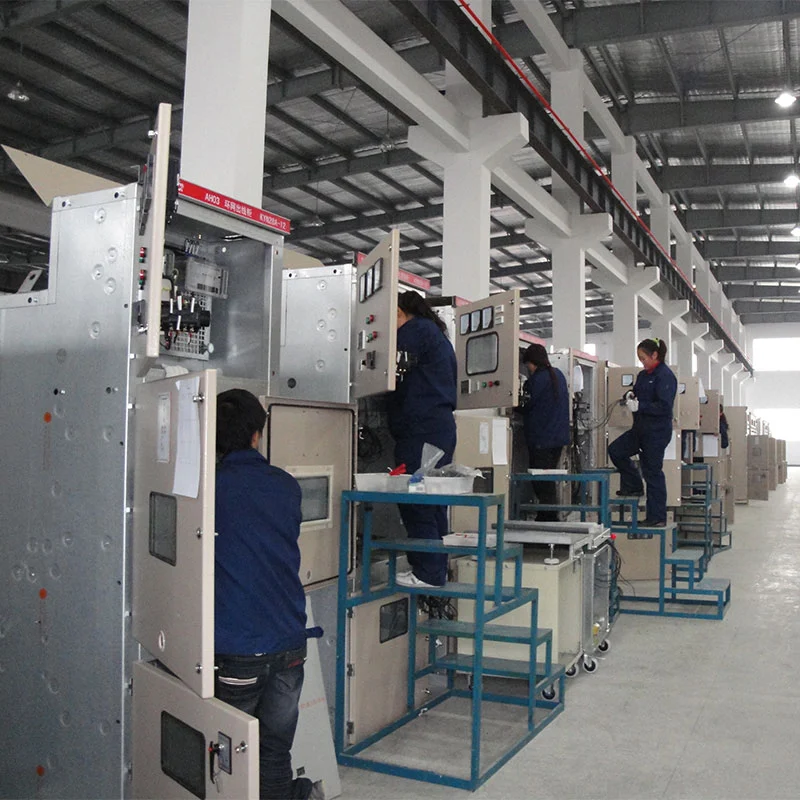

تشمل مراقبة الجودة المكونات والتجميع والأداء الكهربائي والمنتجات النهائية. الاختبارات الروتينية هي يتم إجراؤها قبل مغادرة المعدات للمصنع للتحقق من أداء المنتج والتأكد من أن المفاتيح الكهربائية التي تم تسليمها يلبي المتطلبات الفنية المتفق عليها.
يمكن أن تتطلب المشاريع المختلفة تقييمات حالية مختلفة ومجموعات خزانة وترتيبات حماية وتحكم وظائف. توفر Usune دعمًا للاتصالات الهندسية والتكوين استنادًا إلى الرسوم البيانية ذات السطر الواحد للعميل والمواصفات الفنية.
بالنسبة للتكوينات القياسية، يمكن أن توفر Usune فترة إنتاج تبلغ حوالي 15-20 يومًا بعد التأكيد الدفع، مع المهلة الفعلية اعتمادا على التكوين وكمية الطلب.
تحتفظ Usune بتقارير اختبار المنتج والوثائق الفنية ذات الصلة لدعم فحص العميل والمشروع إجراءات الموافقة وتأهيل الموردين.
وقد تم الاستعانة بالمعدات لمشروع إطلاق الصواريخ Cas-space، حيث تعمل بالكهرباء ذات الجهد المتوسط كانت معدات التوزيع مطلوبة للبنية التحتية المتخصصة في مجال الطيران.
تحتوي مرافق إطلاق الصواريخ على أحمال كهربائية مهمة وأنظمة دعم تتطلب طاقة يمكن الاعتماد عليها إجراءات التوزيع والتحكم في التبديل. في هذا النوع من المشاريع، يحتاج تكوين المفاتيح الكهربائية إلى ذلك لا تأخذ في الاعتبار القدرة الكهربائية فحسب، بل أيضًا السلامة التشغيلية، وعزل الأخطاء، والوصول إلى الصيانة، و تكامل المعدات داخل نظام توزيع الطاقة الشامل.
يوفر هيكل قاطع الدائرة الفراغية القابل للسحب ونظام التشابك الميكانيكي الخماسي الحماية مناسبة التكوين لعمليات التبديل والصيانة التي تسيطر عليها. هيكل مجلس الوزراء مجزأة كذلك يدعم الفصل بين الكسارة، وشريط التوصيل، والكابلات، وأقسام التحكم.
يوضح مرجع المشروع إمكانية تطبيق تقنية المفاتيح الكهربائية ذات الجهد المتوسط من Usune على الأجهزة المتخصصة البنية التحتية حيث تعتبر موثوقية التوزيع الكهربائي والسلامة التشغيلية هندسة مهمة الاعتبارات.
تم تصنيع المنتج بالرجوع إلى متطلبات IEC وGB المطبقة على المفاتيح الكهربائية ذات الجهد المتوسط و المعدات الكهربائية. تعمل Usune وفقًا لنظام إدارة الجودة ISO 9001 والمعيار البيئي ISO 14001 نظام الإدارة، ونظام إدارة الصحة والسلامة المهنية ISO 45001.
المنتج متوفر أيضًا بشهادة CE للأسواق الدولية المعمول بها. تقارير الاختبار والتقنية يمكن توفير الوثائق وفقا لمتطلبات المشروع والعملاء.
يغطي التكوين القياسي تطبيقات 3.6 كيلو فولت، و7.2 كيلو فولت، و12 كيلو فولت. لمشروع معين، والجهد المقنن و يجب تأكيد معلمات العزل وفقًا لمتطلبات النظام الكهربائي.
تسمح العربة القابلة للسحب بتحريك قاطع الدائرة الفراغية بين مواقع التشغيل والمعزولة. هذا يجعل الفحص والاختبار والاستبدال والصيانة أكثر ملاءمة من الكسارة الثابتة بشكل دائم الترتيب.
النظام الخماسي هو قفل أمان ميكانيكي مصمم لمنع تسلسلات التشغيل غير الصحيحة. إنه يساعد منع التشغيل غير الصحيح للكسارة، وحركة العربة تحت الحمل، وتشغيل مفتاح التأريض غير الصحيح، وتنشيط الطاقة دائرة مؤرضة، والوصول العرضي إلى المقصورات النشطة.
نعم. يمكن ترتيب مجموعة المفاتيح الكهربائية كخزائن دخل، أو صادر، أو PT، أو قياس، أو مقسم للحافلات، أو خزائن عزل وفقا للتكوين الكهربائي للمشروع.
نعم. يدعم Usune متطلبات OEM مثل شعارات العملاء وأسماء الشركات والتكوينات الخاصة بالمشروع. تخضع للتأكيد الفني والإنتاج.
بالنسبة للتكوينات القياسية، تتراوح فترة الإنتاج النموذجية حوالي 15-20 يومًا بعد الدفع والتقنية تأكيد. تعتمد المهلة الفعلية على تكوين المنتج والكمية ومتطلبات المشروع.
تقوم Usune بإجراء فحص الجودة من المكونات حتى التجميع النهائي وإجراء اختبارات روتينية قبل الشحن. يمكن تقديم تقارير الاختبار ذات الصلة وفقًا لمتطلبات العملاء والمشروع.
فترة الضمان القياسية هي 12 شهرًا من تاريخ الشحن، مع مراعاة المبيعات والمواصفات الفنية المتفق عليها الظروف.
إذا كنت تقوم بشراء لوحة Vcb متوسطة الجهد لمحطة توليد الطاقة، أو محطة فرعية، أو منشأة صناعية، أو مشروع تعدين، مبنى تجاري، أو مشروع بنية تحتية متخصص، يمكن لـ Usune توفير دعم التكوين بناءً على متطلباتك المتطلبات الكهربائية.
أرسل الرسم التخطيطي ذو الخط الواحد، والجهد المقنن، والتيار المقنن، ومستوى الدائرة القصيرة، وكمية الخزانة، والمطلوب وظائف لUsune للتقييم الفني والاقتباس.
