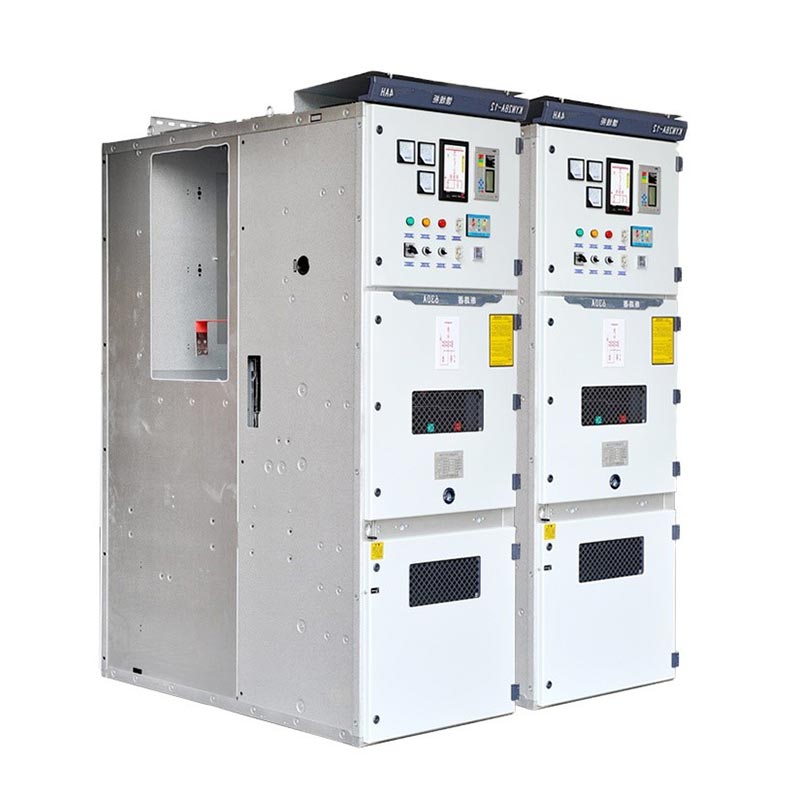

إن Usune Kyn28 Switchgear 6kV عبارة عن مجموعة مفاتيح كهربائية داخلية مدرعة قابلة للسحب ومغلقة بالمعدن، ومناسبة لـ 3.6 كيلو فولت ~ 12 كيلو فولت مستويات الجهد، وأنظمة طاقة التيار المتردد ثلاثية الطور 50/60 هرتز، وهو جهاز تحكم وحماية أساسي في الطاقة عملية النقل والتوزيع. تم تطويره وتصنيعه بشكل مستقل بواسطة شركة Zhejiang Usune Electric المنتج يدمج مفاهيم التصميم المتقدمة وعمليات التصنيع الناضجة، ويوازن بين السلامة والموثوقية والجودة التطبيق العملي. إنه يلبي احتياجات توزيع الطاقة لأنظمة مجزأة بقضيب واحد وقضيب واحد، مما يحقق نطاقًا واسعًا التطبيق في صناعات الطاقة والمعادن والكيميائية والبناء، مما يساهم في السلامة والكفاءة تشغيل أنظمة الطاقة العالمية بأداء مستقر.
المفاتيح الكهربائية ذات الجهد المنخفض
مفاتيح الجهد المتوسط
| المعلمة | مواصفة |
| الجهد المقنن | 6 كيلو فولت (يغطي 3.6 كيلو فولت ~ 12 كيلو فولت) |
| التردد المقدر | 50 هرتز/60 هرتز |
| التصنيف الحالي | 630A، 1250A، 1600A، 2000A، 2500A، 3150A، 4000A |
| تصنيف قصير الوقت الصمود الحالي | 20 كيلو أمبير ~ 50 كيلو أمبير (4 ثوانٍ) |
| تصنيف الذروة الصمود الحالي | 50 كيلو أمبير ~ 125 كيلو أمبير |
| فئة الحماية | IP4X |
| المعيار التنفيذي | إيك 60298، غيغابايت 3906 |
تم تركيب المكون الأساسي Kyn28 Switchgear 6kV، وهو قاطع الدائرة الفراغية (المتوافق مع VS1، وVD4، وما إلى ذلك). على عربة متنقلة. بالنسبة للصيانة الروتينية أو الاختبار أو الاستبدال، يجب أن تكون عربة قاطع الدائرة فقط تمت إزالته للتشغيل، دون الحاجة إلى إلغاء تنشيط الخزانة بأكملها، مما يقلل وقت الصيانة بشكل كبير والحد من تأثير انقطاع التيار الكهربائي. العربة عالمية ويمكن استبدالها بسرعة، مما يؤدي إلى تحسين النظام كفاءة التشغيل والصيانة.

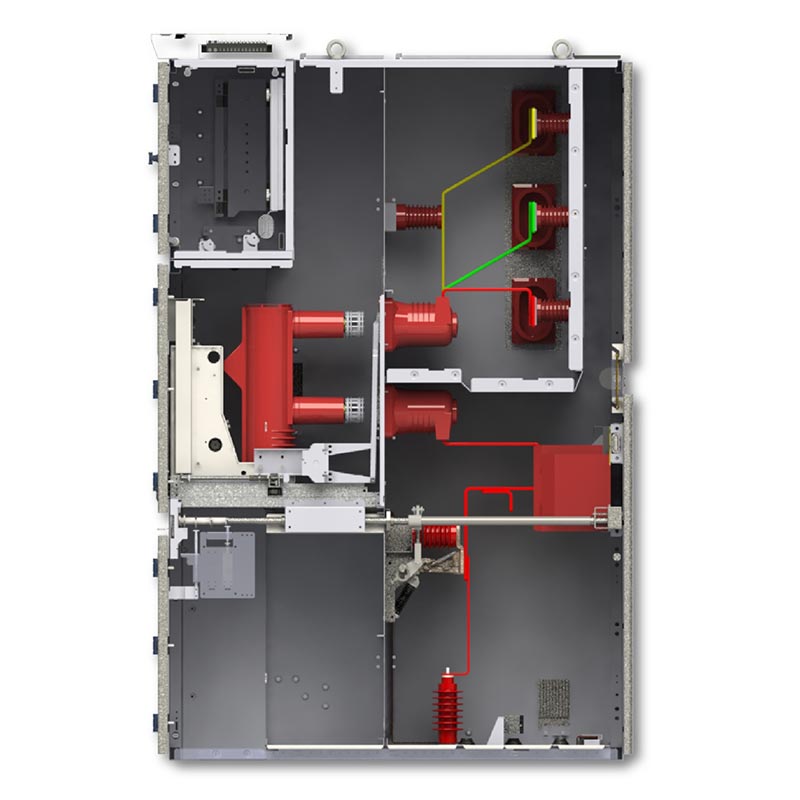

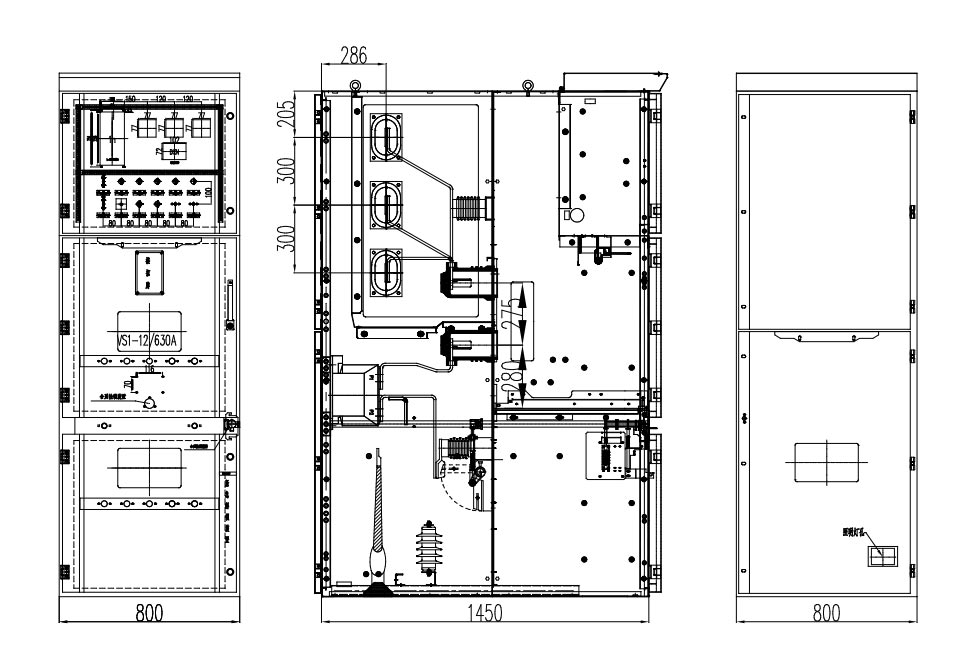

تنقسم خزانة Kyn28 Switchgear 6kV إلى أربع أقسام مستقلة بواسطة أقسام معدنية: قضيب توصيل حجرة، وحجرة قاطع الدائرة، وحجرة الكابلات، وحجرة أدوات الجهد المنخفض. كل المكونات الحية للمقصورة معزولة تمامًا، مما يمنع بشكل فعال انتشار مرحلة إلى مرحلة و أخطاء الدائرة القصيرة من الطور إلى الأرض، وتجنب الأعطال المتتالية، وتقليل خطر حدوث صدمة كهربائية أثناء الصيانة وتعزيز السلامة التشغيلية للمعدات.
مجهزة بنظام تشابك ميكانيكي + كهربائي مزدوج خماسي الوقاية، مما يمنع سوء التشغيل في الجهاز المصدر:
- يمنع فتح أو إغلاق قواطع الدائرة عن طريق الخطأ؛
- يمنع دفع/إزالة عربة قاطع الدائرة الكهربائية تحت الحمل؛
- يمنع إغلاق مفتاح التأريض أثناء تنشيطه؛
- يمنع التنشيط العرضي عند إغلاق مفتاح التأريض؛
- يمنع الدخول العرضي إلى حجرة نشطة.
تتميز الخزانة بهيكل مدمج، مما يوفر مساحة التثبيت. تصميمها المعياري يسمح بتركيبة مرنة وتوسيع أنواع الخزانات لتلبية احتياجات التوسع في نظام توزيع الطاقة. يتكيف بسهولة مع بنيات نظام مختلفة، مثل أنظمة بسبار واحد وأنظمة مجزأة بسبار واحد، مما يسهل المستقبل ترقيات النظام والتكامل.
1. درجة الحرارة المحيطة: -10 درجة مئوية ~ +40 درجة مئوية
2. الارتفاع: ≥1000m (تتوفر تصميمات مخصصة للمناطق ذات الارتفاعات العالية التي تزيد عن 1000m)
3. رطوبة الهواء: المتوسط اليومي للرطوبة النسبية ≥95%، المتوسط الشهري للرطوبة النسبية ≥90% (غير متكثف)
4. البيئة المحيطة: لا توجد غازات مسببة للتآكل أو متفجرة، ولا توجد كميات كبيرة من الغبار، ولا توجد مواد قابلة للاشتعال أو الانفجار وسائل الإعلام
1. الأنظمة المساعدة لمحطة توليد الطاقة: تستخدم لاستقبال وتوزيع وحماية طاقة المحطة، مما يضمن استقرارها إمدادات الطاقة للمعدات المساعدة للمولدات؛
2. توزيع الطاقة للمؤسسات الصناعية والتعدينية: مناسب للسيناريوهات الصناعية ذات الأحمال العالية مثل التعدين، الصناعات المعدنية والكيميائية، تلبي احتياجات التحكم في إمدادات الطاقة والحماية من الحمل الزائد/ماس كهربائى معدات عالية الطاقة
3. المباني التجارية والعالية الارتفاع: تستخدم في المحطات الفرعية لمراكز التسوق الكبيرة ومباني المكاتب والفنادق وغيرها، لتحقيق التوزيع الآمن والإدارة المحسنة لطاقة البناء؛
4. المحطات الفرعية العامة: باعتبارها معدات توزيع الطاقة ذات الجهد المتوسط الأساسية في المحطات الفرعية الحضرية والصناعية، ضمان التشغيل المستقر لشبكة الطاقة الإقليمية.
خلفية المشروع: كانت مجموعة المفاتيح الكهربائية الموجودة في ورشة عمل مصنع الدرفلة التابعة لمجموعة الصلب قديمة الطراز وبشكل متكرر خلل، مما يؤثر على التشغيل المستمر لخط الإنتاج. موثوقية عالية للجهد المتوسط كانت المفاتيح الكهربائية مطلوبة للاستبدال.
الحل: تم اختيار 28 وحدة مفاتيح كهربائية Usune KYN28-6KV، متوافقة مع نظام توزيع الطاقة 10 كيلو فولت، مع تيار مقنن يبلغ 1600 أمبير وتيار تحمل لفترة قصيرة يبلغ 31.5 كيلو أمبير (4 ثوانٍ)، تم تكوينه باستخدام دائرة فراغ VS1 قواطع.
نتائج التنفيذ: خلال الثلاث سنوات منذ بدء التشغيل، عملت المعدات دون أي أعطال. ال يمنع نظام التشابك المكون من خمس طبقات سوء التشغيل بشكل فعال، كما يتجنب الهيكل المجزأ حدوث سوء التشغيل انتشار العيوب. لقد تحسن استقرار مصدر الطاقة لخط إنتاج مطحنة الدرفلة بنسبة 99.9%، مما أدى إلى انخفاض خسائر التوقف السنوية بأكثر من 5 مليون يوان، مما نال إشادة كبيرة من العميل.
ج: بالمقارنة مع المفاتيح الكهربائية الثابتة التقليدية، فإن أكبر ميزة لـ Usune KYN28-6KV هي تصميمها القابل للإزالة. يمكن تحريك عربة قاطع الدائرة الكهربائية بشكل مستقل، مما يلغي الحاجة إلى إيقاف تشغيل الخزانة بأكملها أثناء ذلك الصيانة، مما يقلل بشكل كبير من تأثير انقطاع التيار الكهربائي. في الوقت نفسه، تم تقسيمها إلى مدرعات معدنية يوفر الهيكل ونظام التشابك الشامل المقاوم للخمسة أمانًا معززًا. التصميم المعياري يسهل التوسع وتكامل النظام، والتكيف مع احتياجات توزيع الطاقة المعقدة مما يؤدي إلى انخفاض بشكل عام تكاليف صيانة دورة الحياة.
ج: نعم. بالنسبة للبيئات ذات الارتفاعات العالية التي تزيد عن 1000 متر، سيقوم Usune بتحسين تصميم العزل واختيار المكونات. ل بيئات خاصة مثل البيئات المسببة للتآكل، والرطوبة العالية، والمتربة، وحلول مخصصة مثل ويمكن توفير الطلاءات المضادة للتآكل، والختم المعزز، والحواجز المقاومة للغبار. دورة الإنتاج للمعيار تستغرق المنتجات المخصصة حوالي 15-20 يومًا، اعتمادًا على مدى تعقيد التخصيص وكمية الطلب.
ج: باعتبارها المصنع المصدر، توفر Usune خدمات دورة الحياة الكاملة: تشمل المبيعات المسبقة تصميم الحلول والمعلمات الاختيار والاستشارة الفنية؛ تتضمن متابعة المبيعات تتبع تقدم الإنتاج واختبار المصنع التعاون؛ خدمات ما بعد البيع تشمل التركيب والتشغيل مجانًا، وتدريب المشغلين، وضمان المعدات لمدة عام، خدمات توريد وصيانة قطع الغيار مدى الحياة، والاستجابة العالمية على مدار 24 ساعة للاحتياجات الفنية لضمان ذلك تشغيل المعدات مستقرة.
