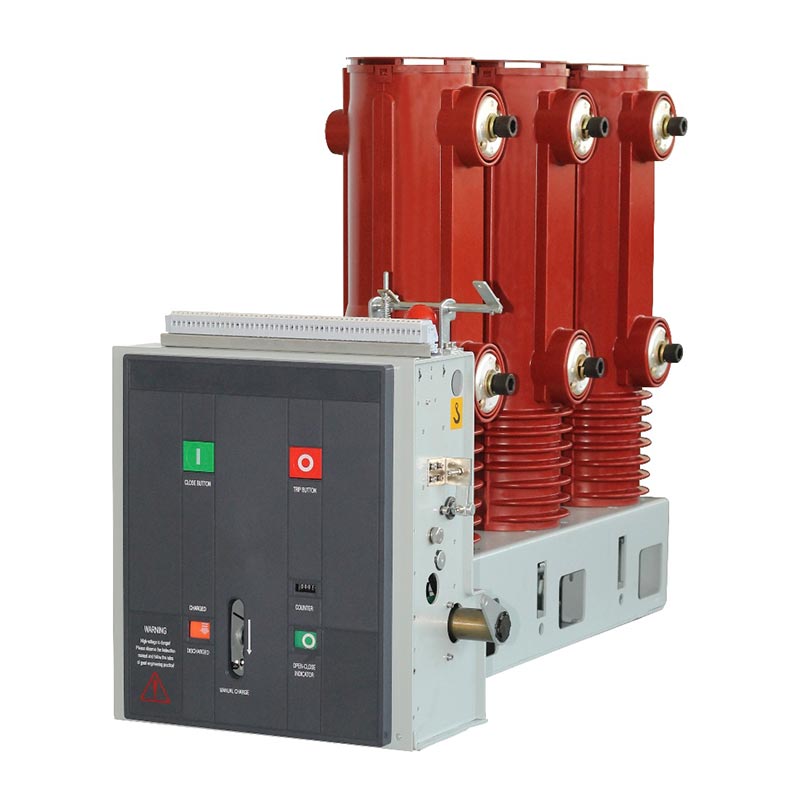

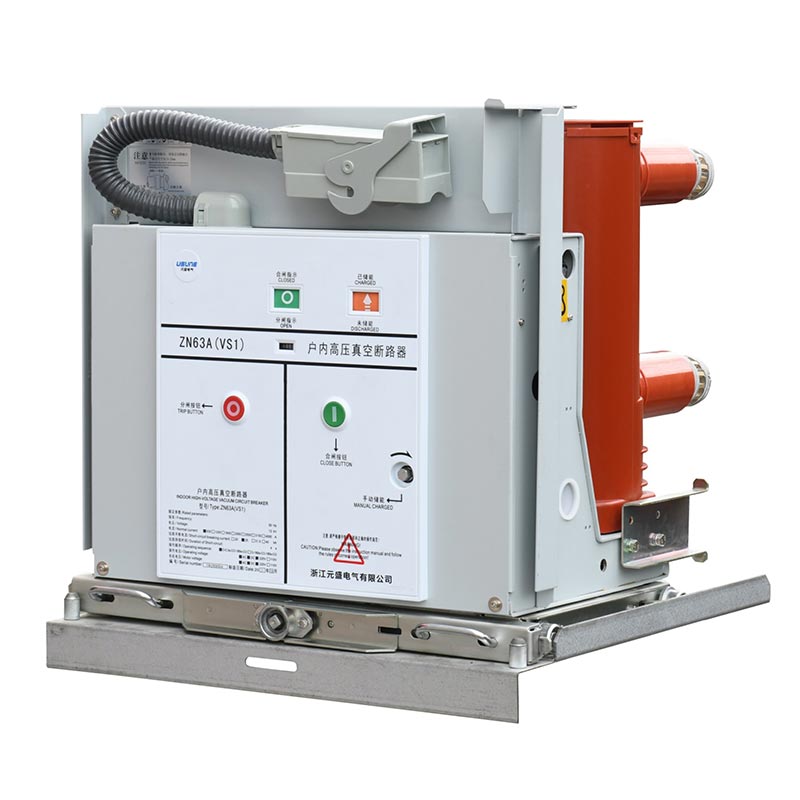

يعد قاطع الدائرة الفراغية Usune 33kv Indoor Vcb منتجًا من الجيل الجديد مصممًا على أساس المفاتيح الكهربائية المتقدمة مفاهيم البحث والتطوير والاحتياجات الفعلية لسوق توزيع الطاقة العالمي. إنها مناسبة للتيار المتردد ثلاثي الطور أنظمة توزيع الطاقة الداخلية بتردد 50 هرتز بجهد مقدر يبلغ 40.5 كيلو فولت (مستوى تشغيل 33 كيلو فولت)، وظائف مثل تبديل الحمل العادي، وانقطاع تيار الخطأ، وحماية النظام من التحميل الزائد، والمعدات عزل السلامة.
يتخلى المنتج عن الهياكل المعقدة والمتكررة، ويعتمد إطارًا متكاملًا وتخطيطًا نموذجيًا، مُحسّنًا للتركيب الجانبي الثابت داخل مجموعة المفاتيح الكهربائية ذات الجهد العالي. إنه يوفر مزايا كبيرة في مساحة الخزانة التكيف والاستقرار الهيكلي العام والتشغيل والصيانة لاحقًا. بالمقارنة مع الأماكن المغلقة التقليدية قواطع الدائرة الفراغية، أكثر قدرة على التكيف مع ظروف التشغيل المتكررة، ولها عمر ميكانيكي أطول، و اتساق تشغيل أكثر استقرارًا، لتلبية متطلبات التشغيل المستمرة والموثوقة بشكل كامل وصلات إمدادات الطاقة.
تم تطويره خصيصًا لمعالجة نقاط الضعف في التطبيقات العملية في مجموعة المفاتيح الكهربائية الداخلية بقدرة 33 كيلو فولت/40.5 كيلو فولت، يعتمد منطق تصميم التبديل المهنية. تتوافق خصائص الإخراج الميكانيكية تمامًا مع المتطلبات التشغيلية للقاطع الفراغي. تم تصميم جميع التكوينات الهيكلية والأداء من أجل التركيبات الثابتة الداخلية، والعمليات المتكررة، والمحطات الفرعية، وسيناريوهات توزيع الطاقة الصناعية. ال التكنولوجيا ناضجة وعملية للغاية للتطبيقات الهندسية.
يستخدم قاطع الدائرة الفراغية Vcb الداخلي بقدرة 33 كيلو فولت آلية تشغيل زنبركية معيارية ناضجة. انتقاله الهيكل بسيط وموثوق، مع عدم وجود وصلات نقل معقدة أو تتلف بسهولة. تم التحقق منها في العديد توزيع الطاقة الصناعية، وترقيات المحطات الفرعية، ومشاريع إمدادات الطاقة التعدين، فإنه يدل على ممتازة الأداء في دقة الإغلاق والفتح، والعمر الميكانيكي، وقدرات مكافحة التدخل.
تم تصميم ملف التشغيل، ومحرك تخزين الطاقة، ومنطق التشغيل وفقًا للمعايير المقدرة. ال نطاق تكيف الجهد واضح، ومنطق ربط المفتاح المساعد موثوق به. إغلاق المنتج، يتم توحيد عمليات الفتح وتخزين الطاقة، بأبعاد وواجهات وأسلاك كاملة التكوينات. يمكن مطابقتها مباشرة مع مجموعة المفاتيح الكهربائية الداخلية القياسية 33 كيلو فولت، مما يوفر توافقًا قويًا و قابلية استبدال عالية.
مجهزة بأوضاع تخزين الطاقة الكهربائية/اليدوية المزدوجة، تتم مزامنة مؤشر الحالة والمفتاح المساعد. يتم استخدام تصميم امتصاص المخزن المؤقت الهيدروليكي في المراحل اللاحقة من التعثر، مما يقلل بشكل فعال من التآكل الناتج عن الصدمات تحسين السلامة التشغيلية. فهو يوفر ملاحظات واضحة حول تخزين الطاقة وحالة الفتح/الإغلاق، وتجنب حدوث ذلك خطر سوء التشغيل والضمان الشامل لسلامة التشغيل والصيانة في الموقع.

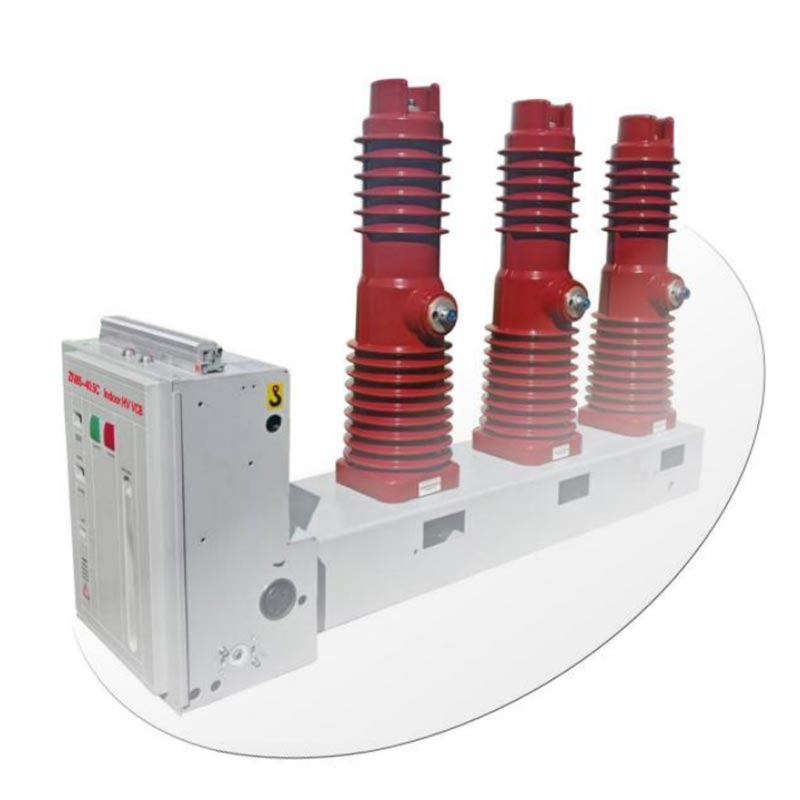

يستخدم جوهر Usune ZN85C-40.5 33kV Indoor Vcb Vacuum Circuit Breaker تشغيل زنبركي معياري مخصص الآلية، والتي يتم تركيبها بالكامل داخل إطار المعدات وهي مكون أساسي لا غنى عنه في الجهاز الهيكل العام لقواطع الدائرة. تم تصميم هذه الآلية خصيصًا للتركيب الداخلي الثابت الجانب بقدرة 40.5 كيلو فولت نماذج، مع بنية نقل مبسطة للغاية وتوزيع أكثر عقلانية للقوة.
أهم ما يميز هيكلها هو تكيفها المثالي مع التصميم الرأسي لقاطع الدائرة الكهربائية، مما يسمح بتجميع متكامل للغاية مع الدائرة الرئيسية ونظام القطب. منحنى قوة الخرج للآلية يتطابق بشكل مثالي مع المتطلبات التشغيلية لقاطع الفراغ، مما يتجنب حدوث مشكلات مثل التشغيل غير المتطابق السرعات، وضغط الاتصال غير المستقر، والعمر الميكانيكي القصير الناجم عن الآليات التقليدية. إنه كذلك مناسبة بشكل خاص للخصائص الميكانيكية وظروف التشغيل لدائرة فراغ داخلية 40.5 كيلو فولت قواطع.
يتم توفير قوة إغلاق قاطع الدائرة بالكامل من خلال تخزين طاقة زنبرك الإغلاق، مما يدعم كليهما محرك كهربائي وأوضاع تشغيل المقبض اليدوي. حتى أثناء انقطاع التيار الكهربائي أو الصيانة، فإنه يضمن الوضع الطبيعي تخزين الطاقة وإغلاق النسخ الاحتياطي.
في وضع تخزين الطاقة الكهربائية، يقوم محرك تخزين الطاقة المثبت على اللوحة الجانبية للآلية بتشغيل الترس نظام النقل. في وضع تخزين الطاقة اليدوي، يقوم المشغل بسحب مقبض تخزين الطاقة المخصص، وهو يدور رمح والعتاد والعتاد التجمع. من خلال القابض الزائد، يدور عمود تخزين الطاقة بشكل متزامن، تمديد الربيع الختامي لاستكمال تخزين الطاقة.
عند الوصول إلى تخزين الطاقة الكامل، يقوم قرص تخزين الطاقة بقفل بكرة الكامة وقابض التجاوز بشكل آمن ينفصل تلقائيا. في الوقت نفسه، تقوم لوحة التوصيل بتحريك مؤشر تخزين الطاقة ليقلب، عرض مؤشر "الطاقة المخزنة"، ويتحول المفتاح المساعد لقطع طاقة المحرك. عند هذا عند هذه النقطة، يدخل قاطع الدائرة في حالة الاستعداد للإغلاق، مع حالة واضحة وموثوقة.
يمكن تحقيق الإغلاق عن طريق الضغط يدويًا على زر الإغلاق أو التحكم عن بعد في المغناطيس الكهربائي للإغلاق. عند التشغيل، تقوم آلية تخزين الطاقة بتحرير قفل الدقرة وزنبرك الإغلاق المخزن مسبقًا بسرعة العقود ، مما يتسبب في تحرك الكاميرا وعمود تخزين الطاقة وقابض التجاوز بشكل متزامن.
تقوم الكامة أيضًا بتشغيل آلية الربط، مما يدفع قضيب السحب المعزول ويحرك الاتصال نحو الإغلاق الموضع، وضغط زنبرك قرص الاتصال، وإنشاء ضغط الاتصال المستقر المطلوب للتقييم التوصيل الحالي. بعد الإغلاق، يقوم دقر الإغلاق بقفل أسطوانة الآلية، مع الحفاظ على الوضع المغلق؛ ال يتم إعادة ضبط مؤشر تخزين الطاقة والمفتاح المساعد تلقائيًا، مما يؤدي إلى توصيل دائرة المحرك. مع خارجي مصدر الطاقة، فإنه يدخل على الفور إلى حالة تخزين إعادة الطاقة، ويتحول مؤشر الإغلاق/الفتح إلى الوضع الحالة "المغلقة"، وتكمل المفاتيح الرئيسية والمساعدة التبديل المتزامن.
يمكن تشغيل الرحلة بثلاث طرق: يدويًا عبر زر الرحلة، أو عبر وحدة رحلة كهربائية خارجية، أو عبر وحدة رحلة التيار الزائد. عند التشغيل، يتم فتح مزالج الإغلاق، مما يؤدي إلى تحرير حالة القفل بين الآلية والبكرات.
في ظل العمل المشترك لزنبرك الاتصال وزنبرك التعثر، فإن الاتصالات المتحركة والثابتة بالداخل يتم فصل غرفة القاطع الفراغي للقطب الثابت بسرعة وبشكل موثوق، مما يحقق تيار العطل أو الحمل الانقطاع الحالي. في المراحل اللاحقة من عملية التعثر، يمتص المخزن المؤقت الهيدروليكي المدمج البقايا طاقة التأثير، مما يحد من موضع التعثر النهائي، ويقلل من ضوضاء التأثير الميكانيكي والتآكل، ويمتد العمر الميكانيكي العام للمعدات.
طريقة التثبيت والأبعاد
يعتمد Usune ZN85C-40.5 هيكل تركيب ثابت مثبت على الجانب، مصمم خصيصًا للاستخدام الداخلي القياسي المفاتيح الكهربائية ذات الجهد العالي. إنه يتميز بالتوافق العالي للخزانة، والتجميع المريح، والتشغيل، وما بعده الصيانة، ويدعم ثلاث طرق تركيب الأسلاك الرئيسية:
- نوع الكابل الصادر على الجانب الأيمن
- نوع الكابل الوارد الأعلى
- نوع التثبيت راحة
تلتزم الأبعاد الإجمالية بشكل صارم بالمواصفات المطابقة للوحدة الشاملة (انظر الشكل 1 للحصول على التفاصيل تباعد فتحة التركيب، والطول الإجمالي، والعرض، والارتفاع، وأبعاد توصيل شريط التوصيل)، مما يتيح توحيد المعايير الاستبدال والمطابقة الموحدة للخزانة، مما يقلل من تكاليف التصميم والتعديل والتركيب للعملاء.
ج: نعم. جهد التصميم المقدر للمنتج هو 40.5 كيلو فولت، مما يلبي متطلبات التشغيل الداخلي التقليدية بشكل كامل أنظمة الطاقة 33 كيلو فولت. لديها ما يكفي من العزل وهوامش قدرة الكسر، ويمكن أن تكون آمنة ومستقرة يتم تطبيقه على مشاريع المفاتيح الكهربائية الداخلية بقدرة 33 كيلو فولت في المؤسسات الصناعية والتعدين ومحطات الطاقة والمؤسسات الصغيرة والصغيرة محطات فرعية متوسطة الحجم.
ج: تم تجهيز قاطع الدائرة الفراغية Vcb الداخلي بقدرة 33 كيلو فولت بمقبض يدوي مخصص لتخزين الطاقة. عندما في حالة انقطاع مصدر الطاقة الخارجي أو فشل المحرك، يمكن للمشغل إكمال عملية الإغلاق والطاقة يدويًا عملية التخزين من خلال مقبض تخزين الطاقة، وتحقيق عملية الإغلاق العادية وتحسين كبير قدرة تشغيل المعدات في حالات الطوارئ في ظل انقطاع التيار الكهربائي وظروف الصيانة.
ج: يتميز هذا الطراز الثابت المثبت على الجانب بصلابة هيكلية أقوى ومساحة تركيب شعاعية أقل، مما يجعله مثاليًا أسهل لتتناسب مع المفاتيح الكهربائية المدمجة. كما أنه يوفر استقرارًا أعلى في ظل التشغيل المتكرر والاهتزاز الظروف. التثبيت والتثبيت والصيانة اللاحقة أكثر بساطة، مما يجعلها أكثر ملاءمة للأغراض الصناعية المستخدمين، والمشاريع التحديثية، وسيناريوهات الاستبدال غير الكاملة من نوع الدرج مع متطلبات عالية للإصلاحات الثابتة و عملية موثوقة.
